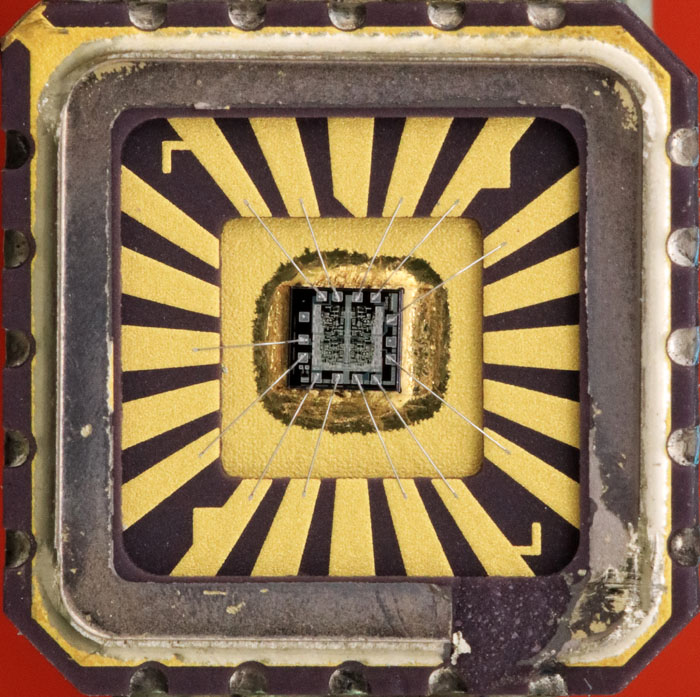

Texas Instruments setzt vor die Bezeichnung seiner Logik-Bausteine immer die Buchstaben SN. Den Einschub J erhalten Bausteine, die nach der Norm MIL-STD-883 entwickelt, gefertigt und getestet wurde. Im Gegensatz zur 74-Logik ist die 54-Logik für den militärischen Temperaturbereich spezifiziert (-55°C bis 125°C). AS steht für "Advanced Schottky", die Variante mit den kleinsten Durchlaufzeiten (siehe dazu SNJ54AS04). Die Zahlen 21 zeigen, dass hier zwei AND-Gatter mit jeweils vier Eingängen integriert wurden. FK steht für den Gehäusetyp.
Die Abmessungen des Dies betragen 1,3mm x 1,4mm. In der linken unteren Ecke ist wie für Texas Instruments üblich das Ti Logo abgebildet. In der rechten unteren Ecke hat man eine Teststruktur integriert. Es handelt sich nicht um ein aktives Element. Offenbar kann man mit den drei Kontakten lediglich eine homogene Fläche vermessen.
An der unteren und an der rechten Kante des Dies befinden sich recht effiziente Teststrukturen, die es ermöglichen die Ausrichtung der Masken zueinander relativ einfach und genau zu bestimmen. Wie bei einer Schiebelehre sind die Abstände der kleinen Streifen in den verschiedenen Lagen unterschiedlich groß, so dass sich der Grad der Verschiebung sehr deutlich zeigt. Die untere Teststruktur zeigt die X-Verschiebung, die rechte Teststruktur zeigt die Y-Verschiebung.
In der oberen linken Ecke des Dies ist im Substrat die Zeichenfolge 54AS00 abgebildet. Darunter stellt die Metalllage die Zeichenfolge 54AS21 dar. Damit kann man bereits vermuten, dass das Design mehrere Varianten der 54/74-Logik darstellen kann. Dazu passt der Aufbau der Schaltung. Es ist deutlich sichtbar, dass das Die viermal die gleiche Schaltung enthält. Abgesehen von den Eingangstransistoren wird jeweils nur die rechte Schaltung genutzt.
Es ist sehr wahrscheinlich, dass das Design neben dem SN54AS21 (2*4-Input AND) mindestens auch den SN54AS00 (4*2-Input NAND), den SN54AS08 (4*2-Input AND) und den SN54AS20 (2*4-Input NAND) darstellen kann. Während die linke Seite nur zwei Eingangsschaltungen besitzt, sind auf der rechten Seite drei Eingangsschaltungen integriert. Somit wäre denkbar, dass auch die Logik-Varianten mit drei Eingängen auf diesem Design dargestellt werden können (SN54AS10 und SN54AS11). Dafür muss man dann aus den linken beiden Vorhalten ein drittes Gatter aufbauen.
