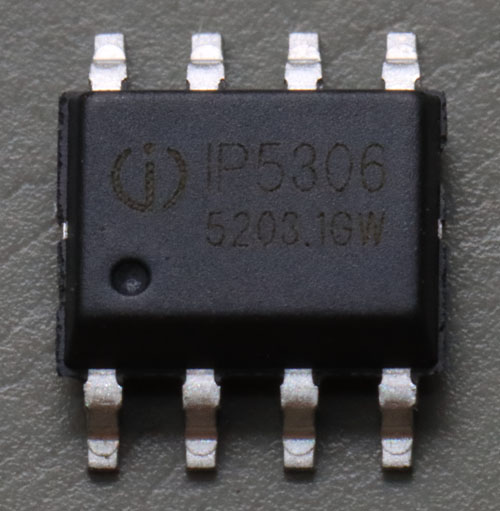

Der Injoinic Technology IP5306 ist ein Baustein, der in Powerbanks das Laden des Akkus und die Ausgabe einer stabilen 5V-Spannung regelt. Der Ladestrom kann bis zu 2,1A betragen. Die 5V-Ausgangsspannung darf mit bis zu 2,4A belastet werden.

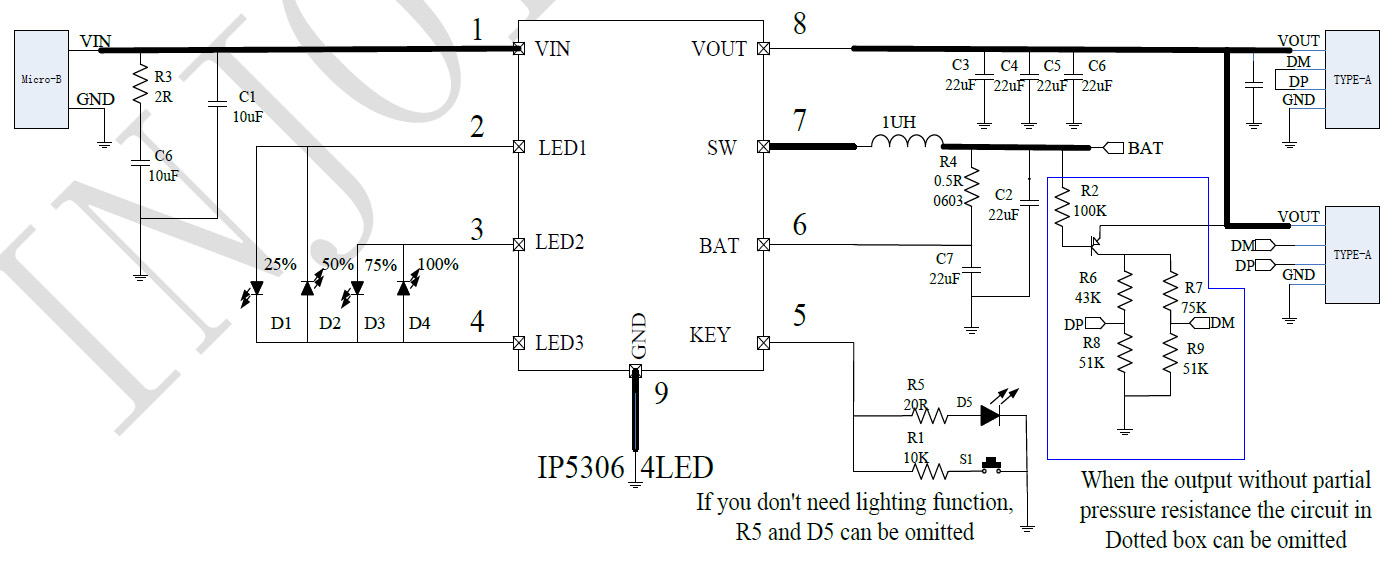

Das Datenblatt enthält einen Schaltplan einer typischen Applikation. Der SO-8 Baustein benötigt nur wenige zusätzliche passive Bauteile. Die Schaltfrequenz beträgt beim Laden 750kHz und beim Entladen 500kHz. Warum man unterschiedliche Schaltfrequenzen gewählt hat, bleibt unklar. Bis zu vier LEDs zeigen den aktuellen Ladezustand. Zusätzlich lässt sich eine Taschenlampenfunktion umsetzen.

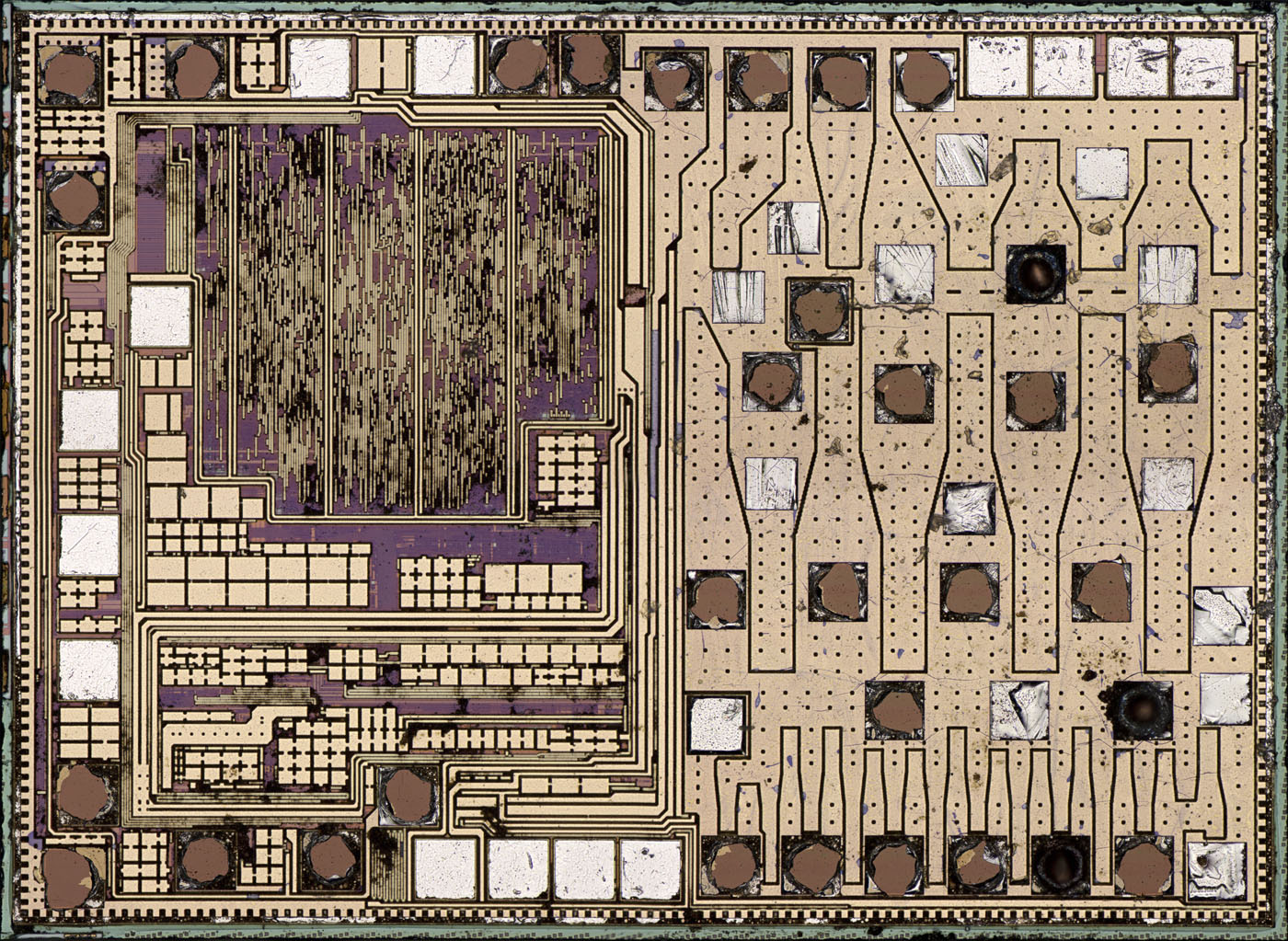

Die Abmessungen des Dies betragen 1,85mm x 1,35mm. Links oben ist ein großer Logikblock platziert. Im rechten Bereich befinden sich die Leistungshalbleiter. Die Potentiale der Leistungshalbleiter wurden mit mehreren Bonddrähten nach außen geführt. Für die acht Pins des Gehäuses scheinen die restlichen Bonddrähte aber immer noch zu viele zu sein.
Dieses Bild ist auch in einer höheren Auflösung verfügbar: 26MB

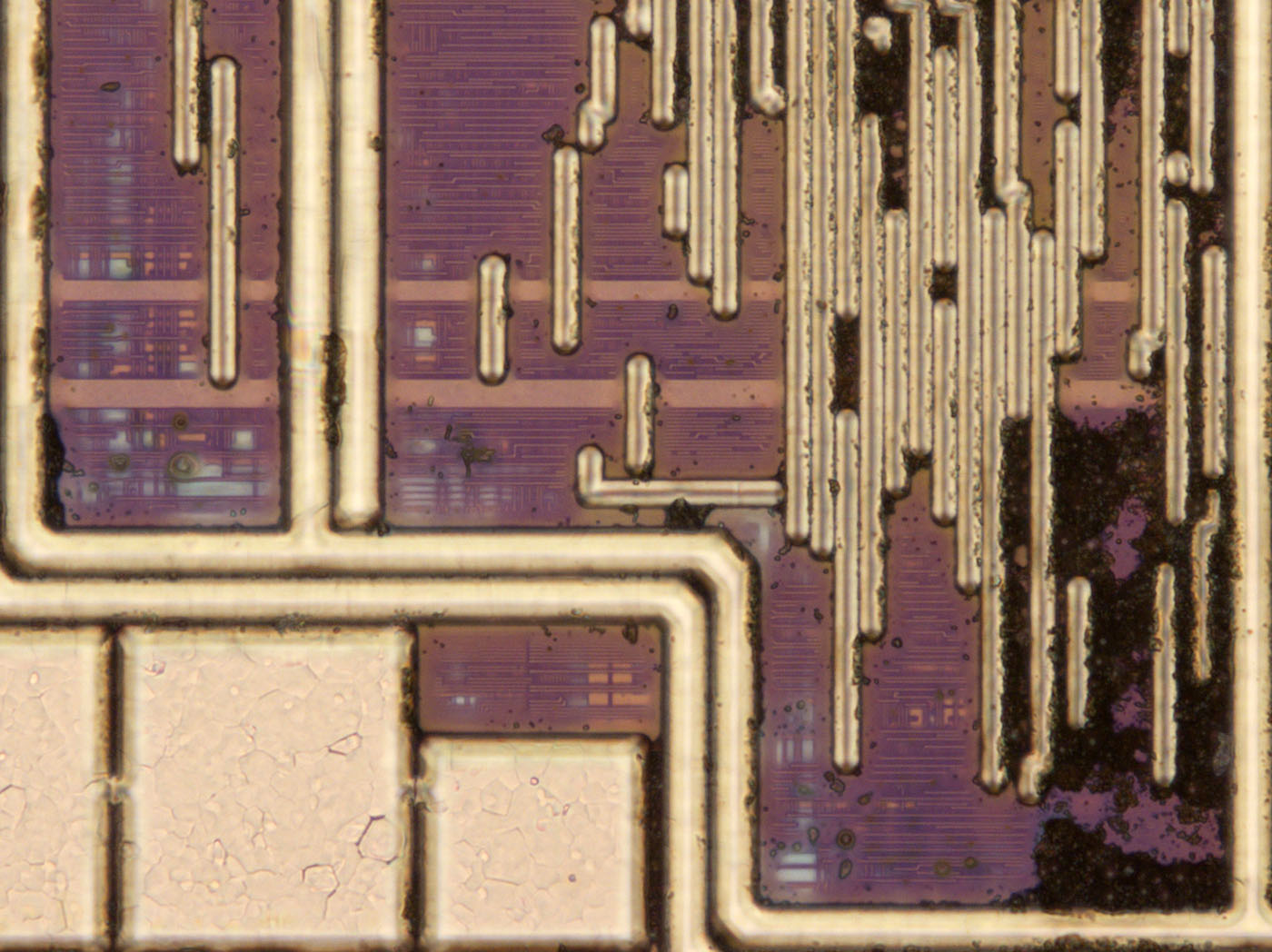

Die oberste Metalllage enthält deutlich gröber Strukturen als die unteren Lagen. Sie lässt sich nicht feiner strukturieren, da sie deutlich höher ist. So ergibt sich eine niederohmige Ebene, die für den Leistungsteil sehr vorteilhaft ist.
