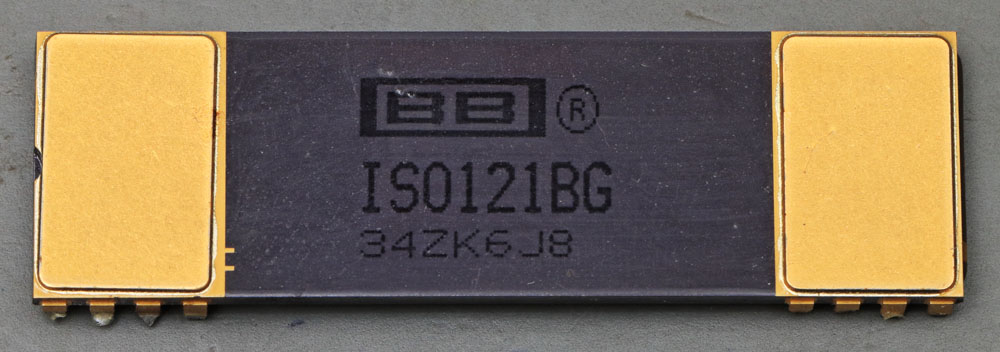

Der ISO121 von Burr-Brown ist ein Isolator für analoge Signale. Er bietet die gleichen Eigenschaften wie der ausführlich dokumentierte ISO120. Die galvanische Trennung wird hier allerdings bis 3500Vrms garantiert (4950V DC). Aus diese Isolationsfestigkeit darstellen zu können, hat man ein deutlich größeres Gehäuse als beim ISO120 gewählt (DIP40 gegenüber DIP24).

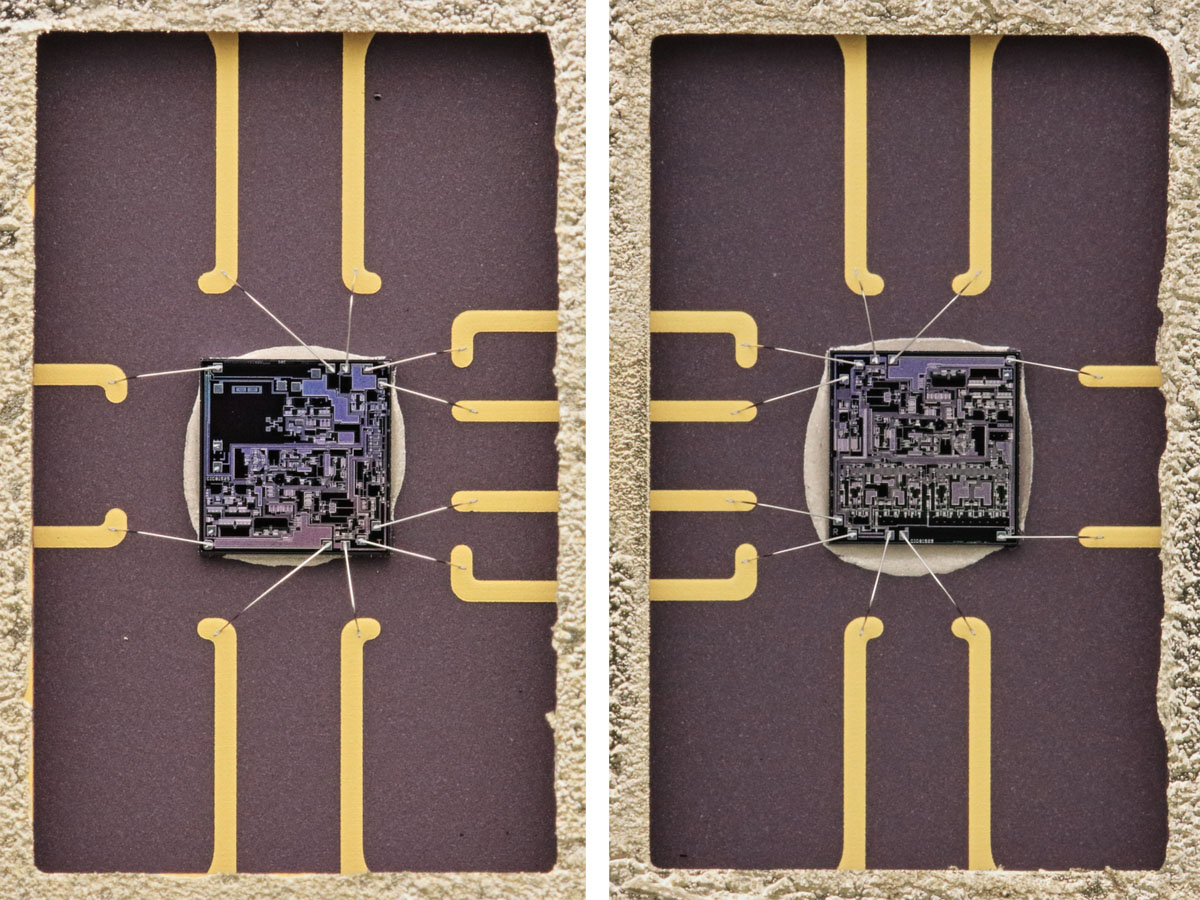

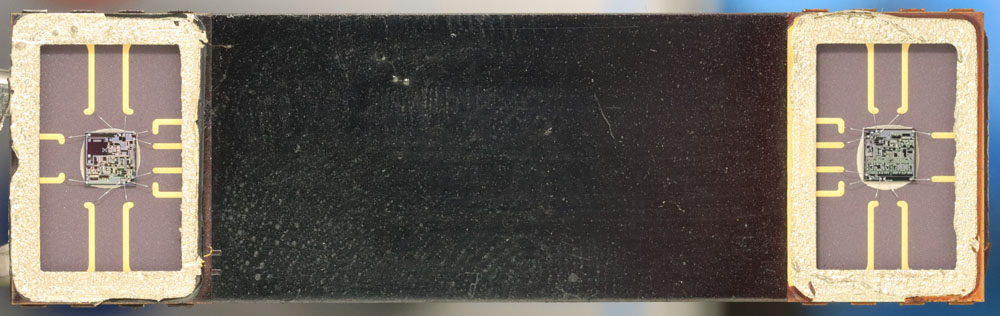

Der Aufbau des ISO121 ist der gleiche wie beim ISO120. Sender und Empfänger befinden sich an den äußeren Kanten des Gehäuses. Anschlusspins sind auch nur in diesem Bereich platziert, um die Isolationsfestigkeit nicht unnötig zu reduzieren. Die kapazitive Kopplung zwischen Sender und Empfänger erfolgt innerhalb des Keramikkörpers.

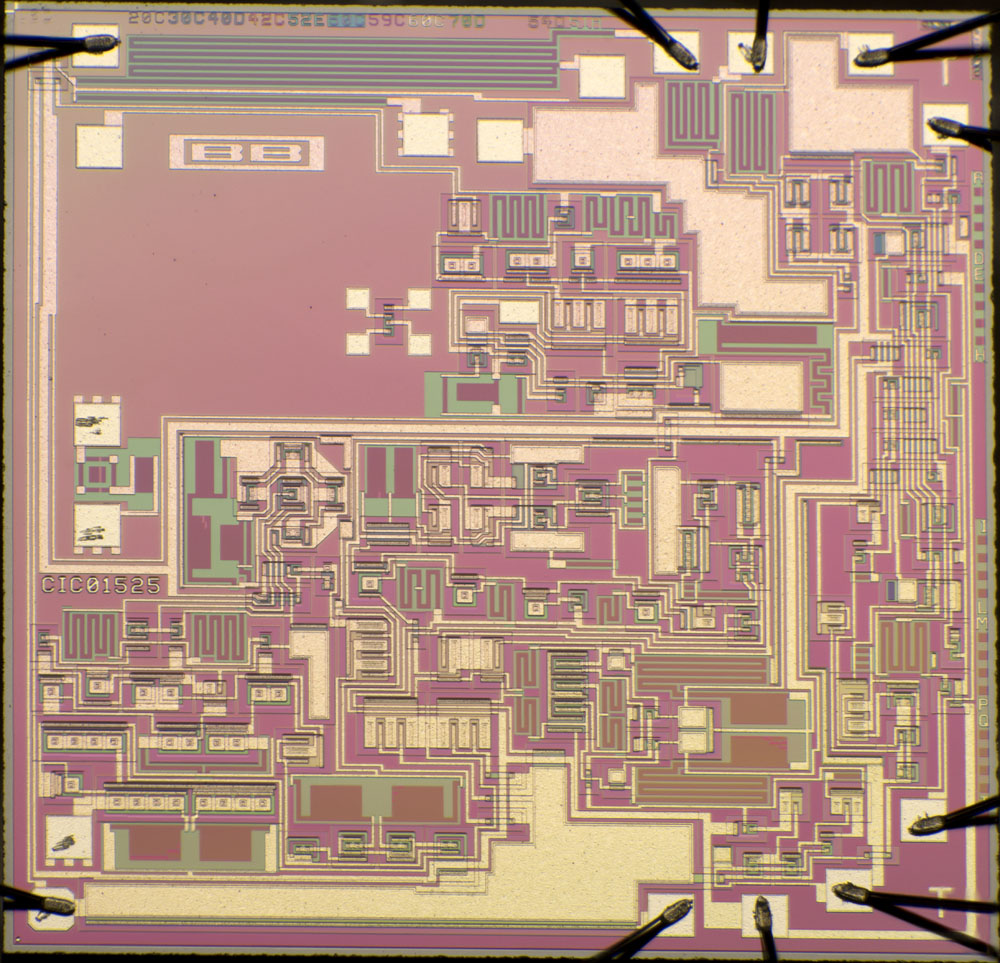

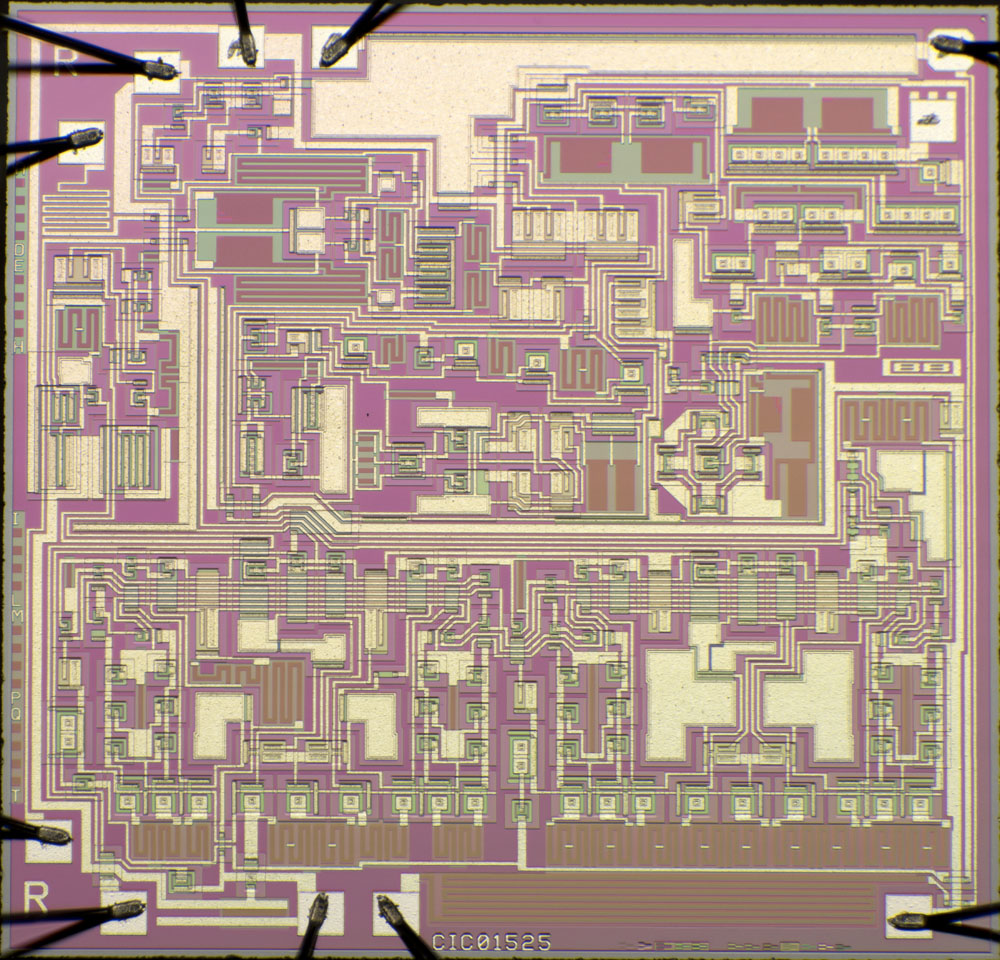

Es zeigt sich, dass der ISO121 exakt die gleichen integrierten Schaltkreise nutzt wie der ISO120.
