Der Intel i960 ist ein 32Bit RISC-Prozessor, der vor allem für den Einsatz im Embedded-Bereich gedacht war.

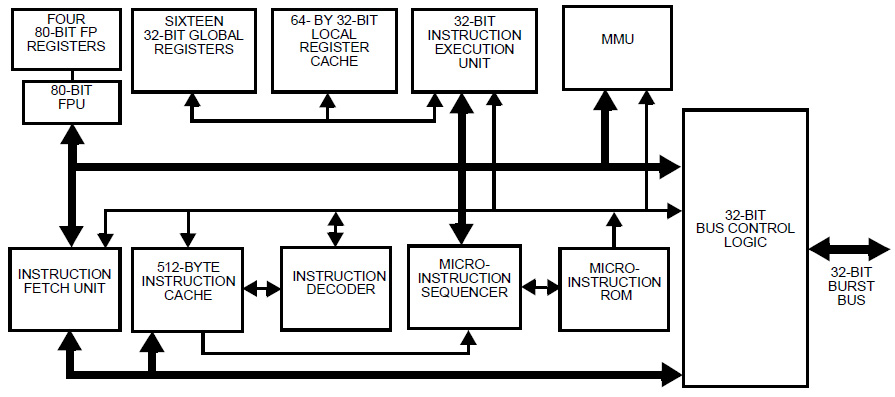

Das Blockschaltbild im Datenblatt zeigt die in den i960 integrierten Funktionsblöcke.

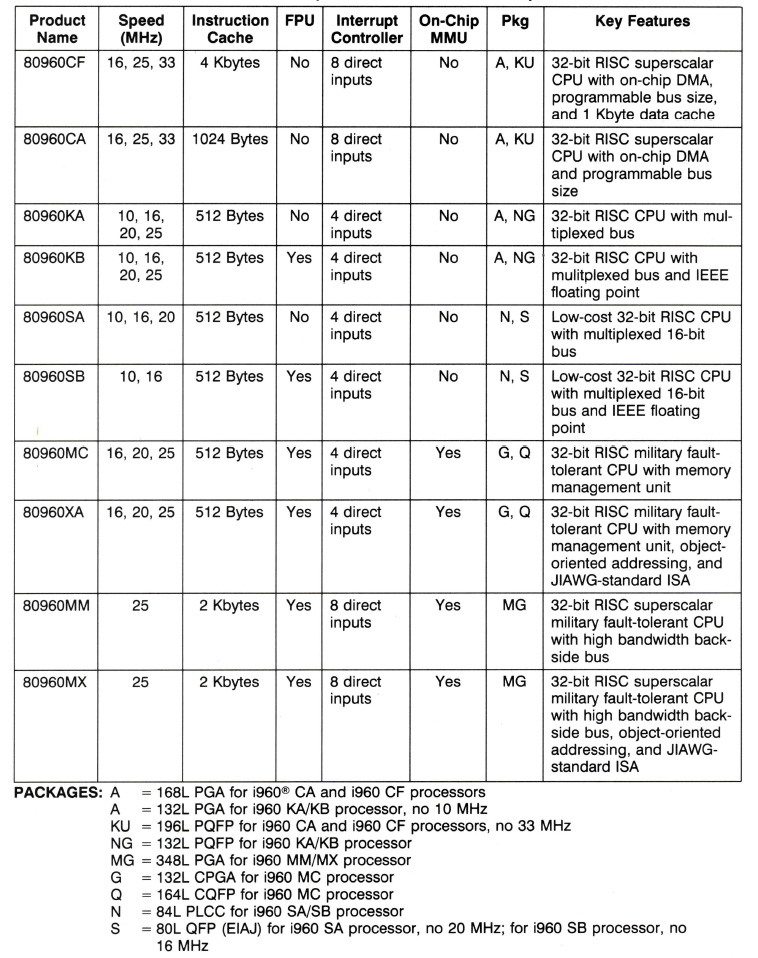

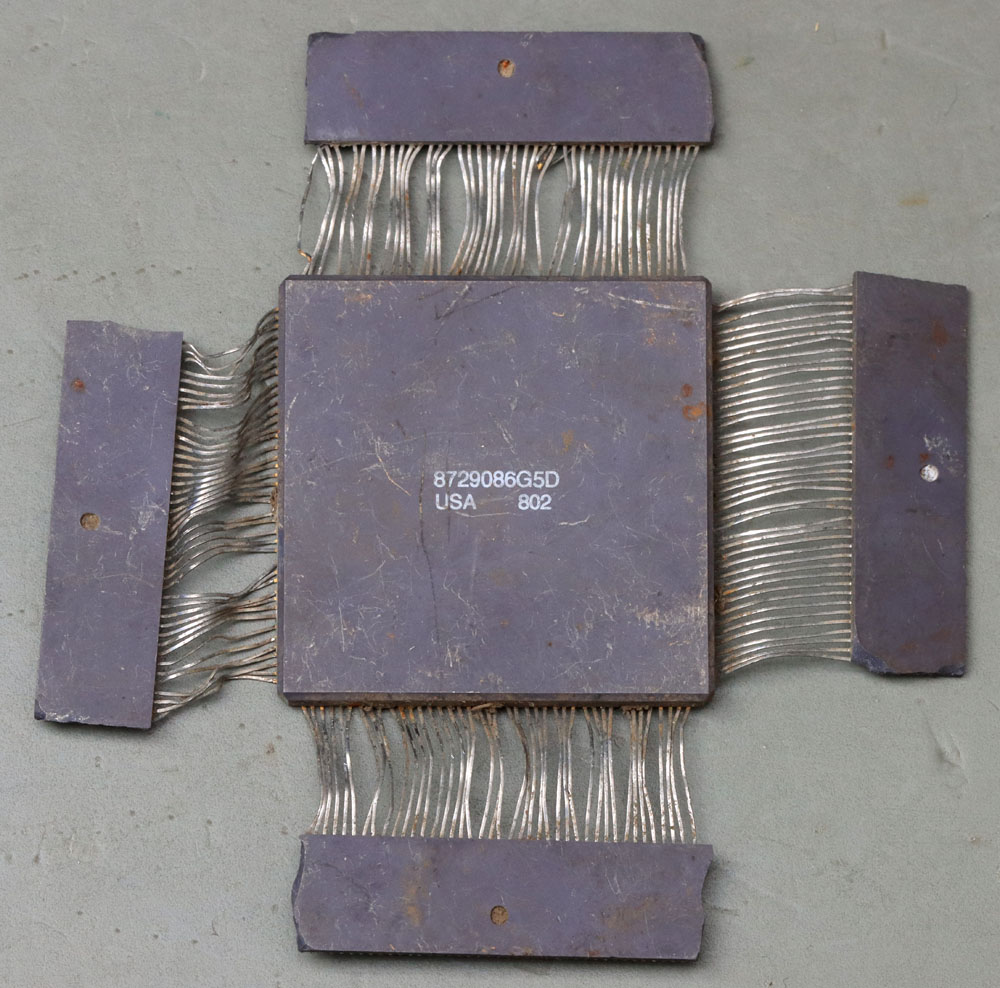

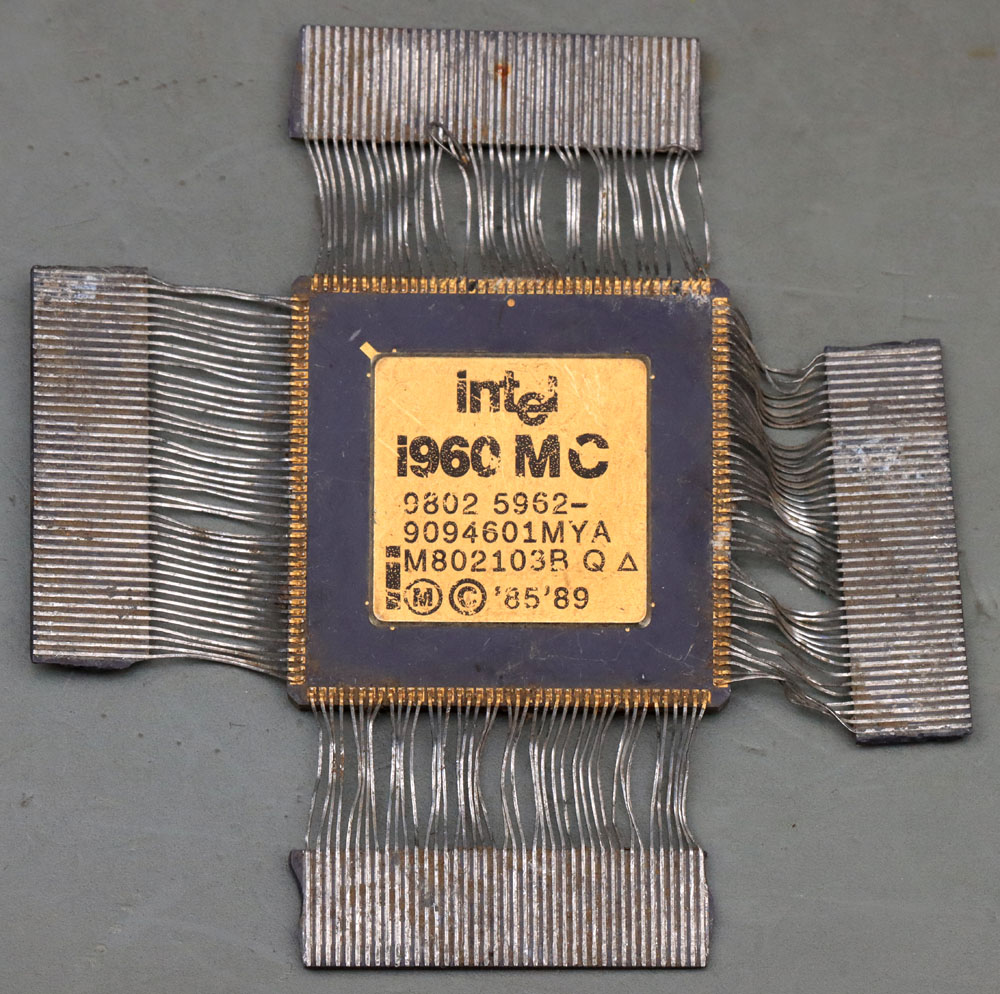

Im Intel Product Overview aus dem Jahr 1994 findet sich eine Tabelle mit den vielen verschiedenen Varianten des i960. Der hier dokumentierte i960MC ist eine militärische Variante in einem keramischen QFP-Gehäuse.

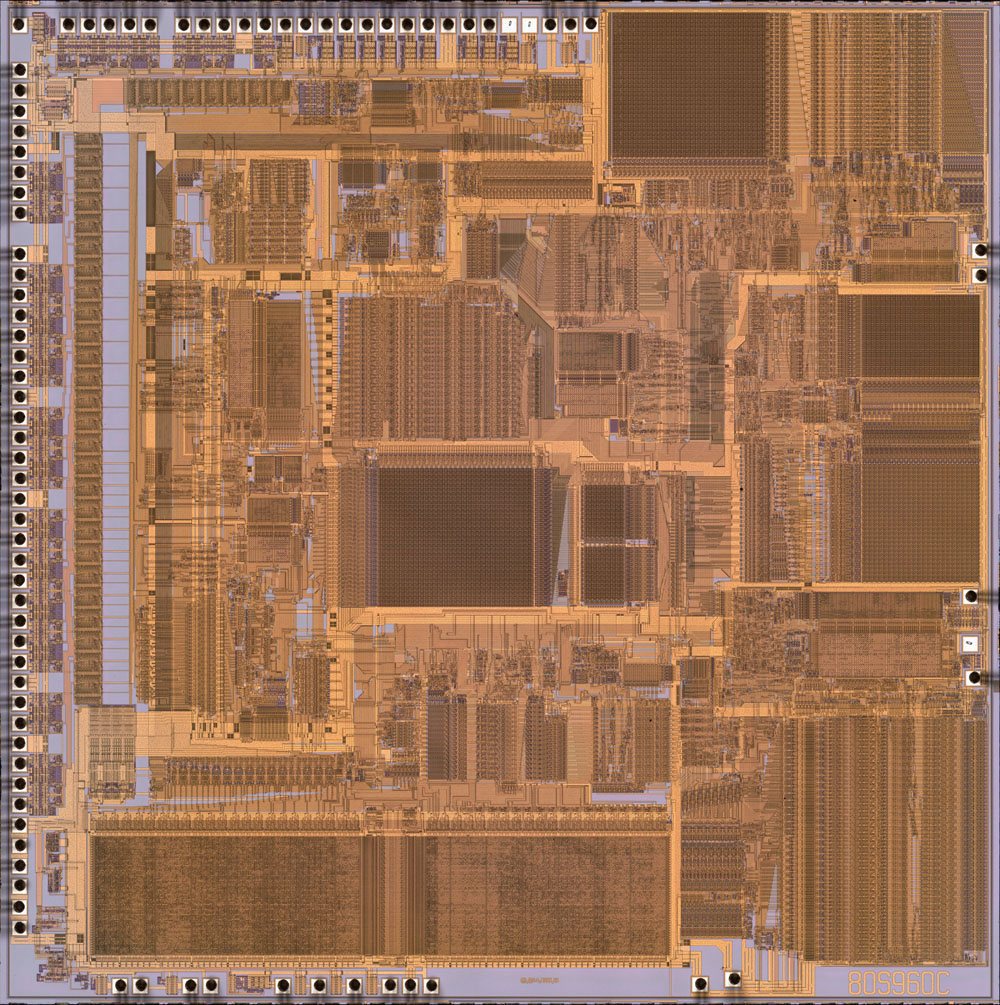

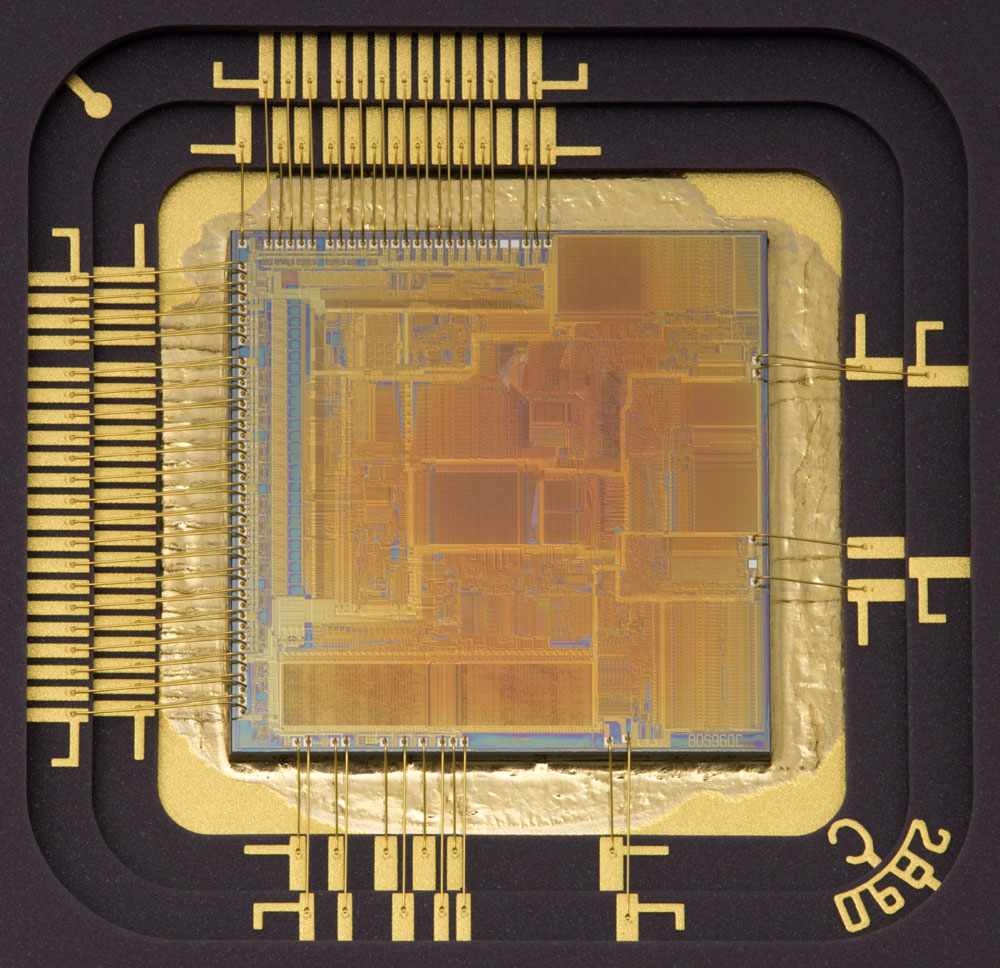

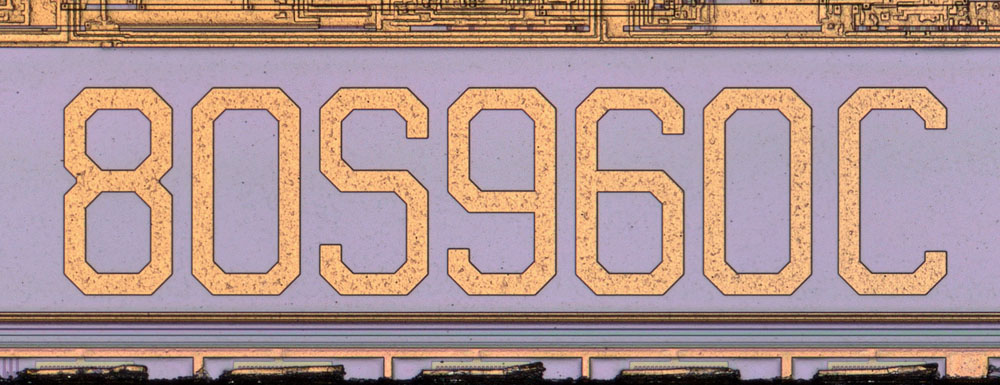

Das Die im Gehäuse besitzt eine Kantenlänge von 7,6mm.
Dieses Bild ist auch in einer höheren Auflösung verfügbar: 197MB

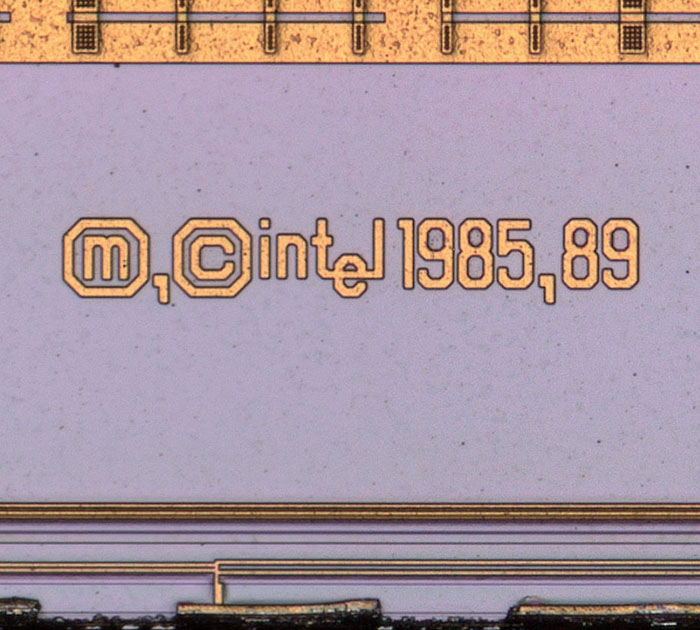

Das Design geht auf das Jahr 1985 zurück.

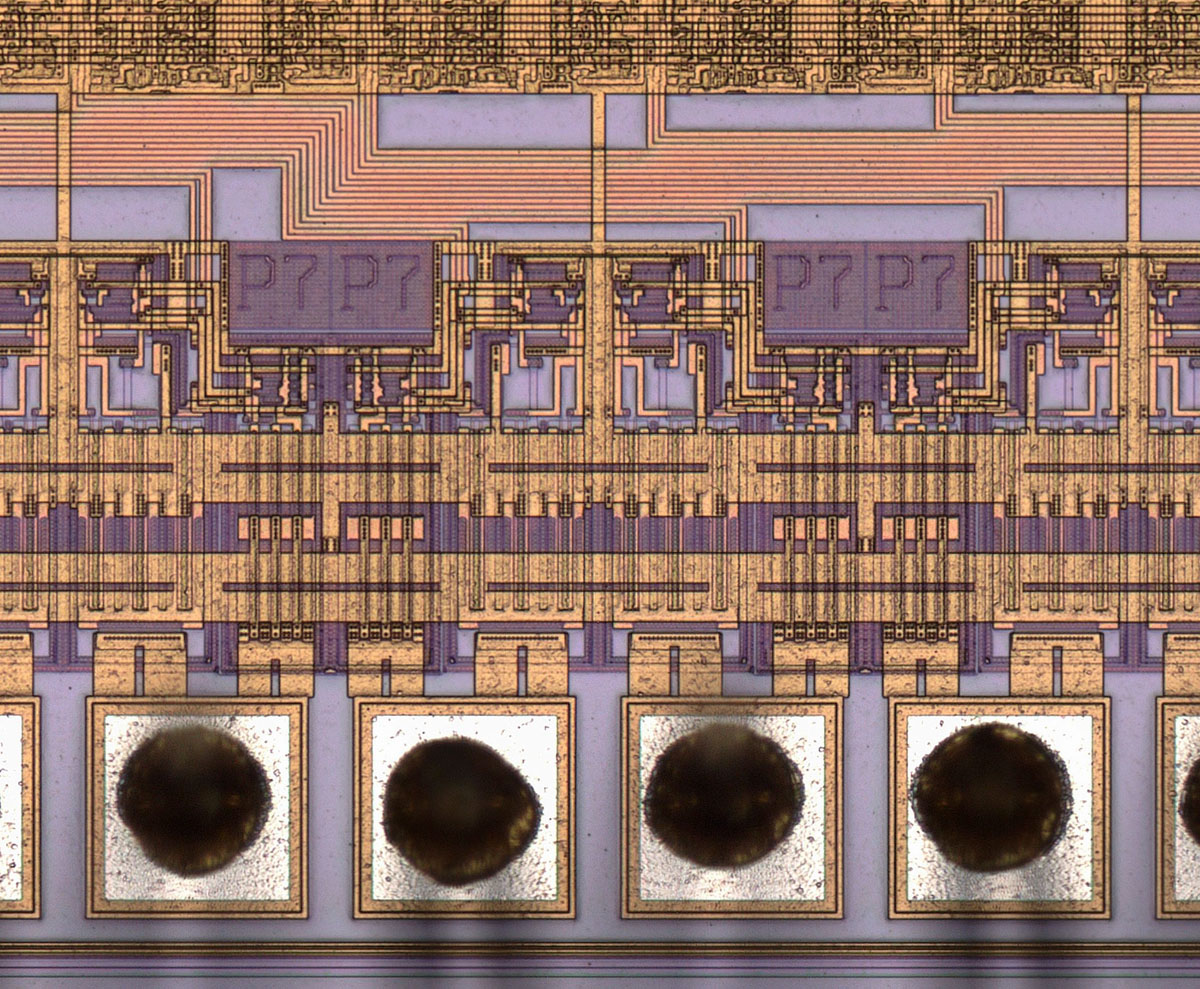

Die großen Ausgänge sind alle mit der Zeichenfolge P7 versehen. Vielleicht ist das eine Kennzeichnung für eine spezifische Ausgangsvariante.
