Der Intel i860 ist ein 64Bit RISC-Prozessor. Intel hat diesen Prozessor parallel zu den sehr viel bekannteren 32Bit CISC-Prozessoren der x86-Familie entwickelt. Vorgestellt wurde der i860 im Jahr 1989. Einsetzen konnte man ihn in Hochleistungsrechnern und für komplexe Signalverarbeitungsaufgaben. Er diente als klassischer Coprozessor, aber auch als Grafikprozessor.

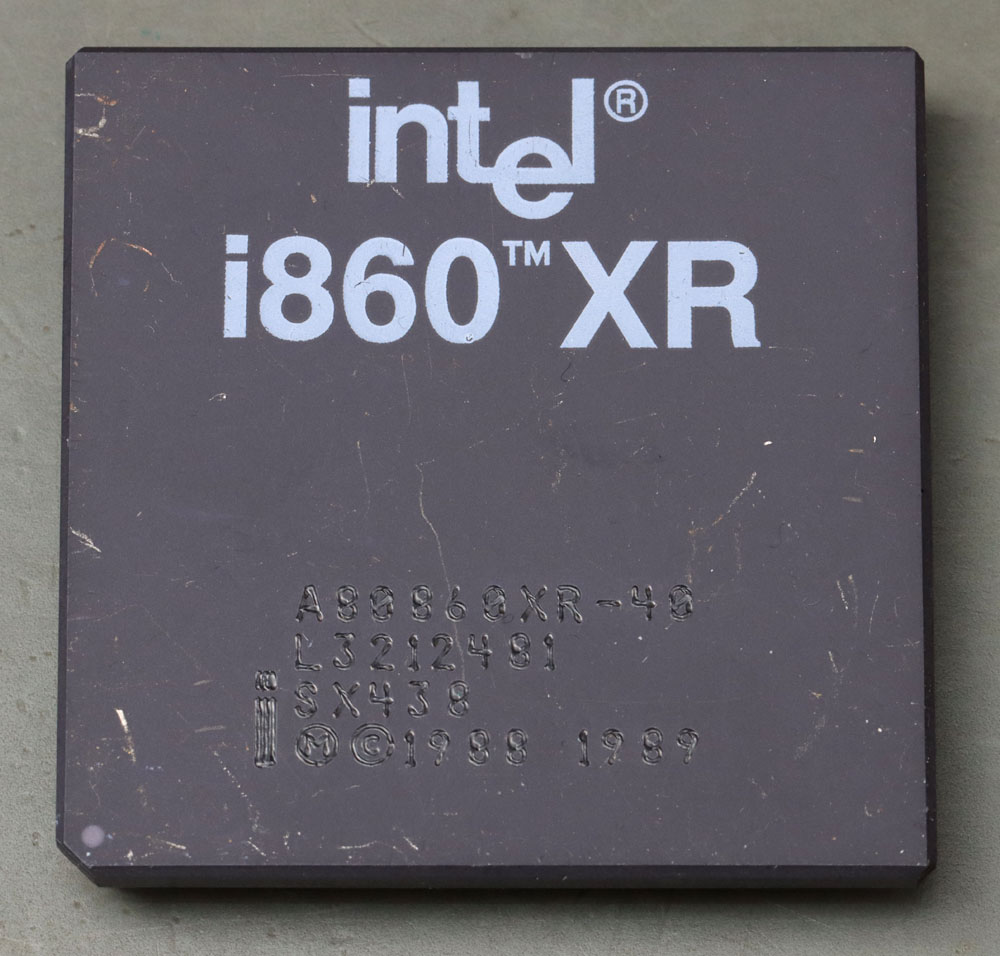

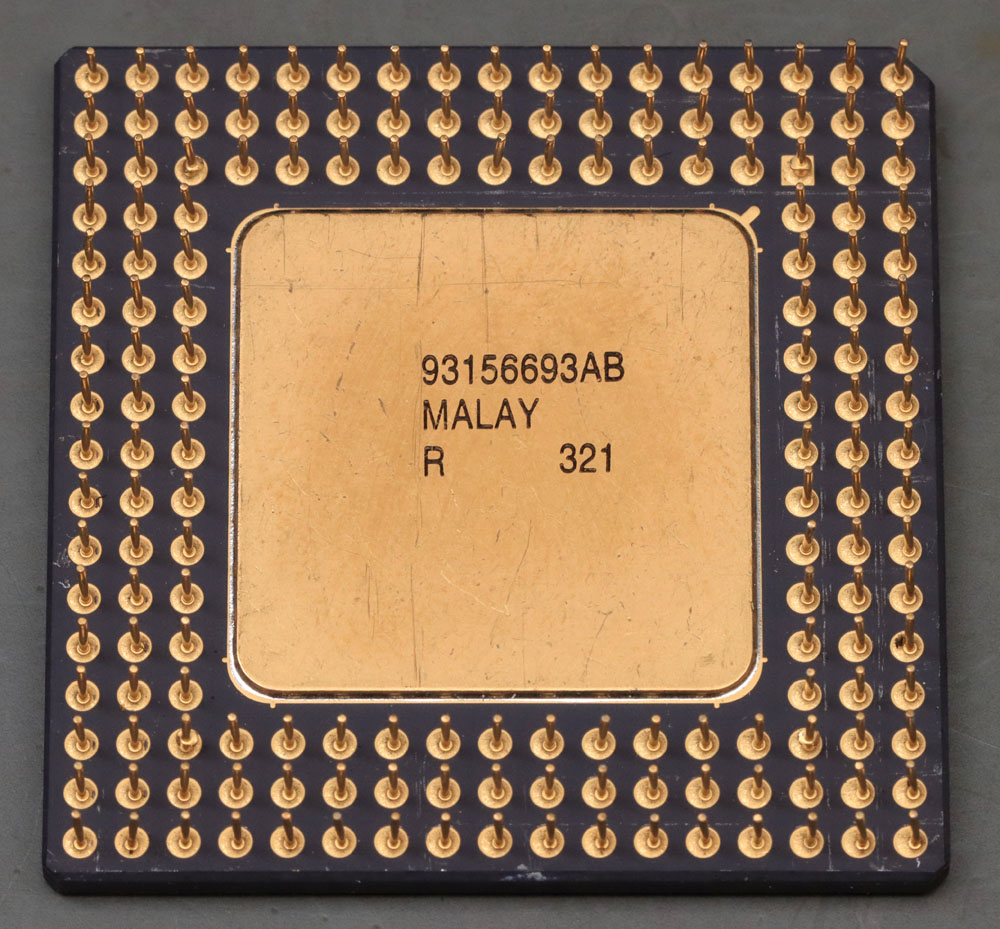

Die Buchstaben XR kennzeichnen die erste Generation des Prozessors, der mit einer Taktfrequenz von bis zu 40MHz betrieben werden kann. Im unteren Bereich des Gehäuses befindet sich die Zeichenfolge A80860XR-40. Die Zahlen 40 stehen für die Sortierung, die einen Takt von 40MHz erlaubt. Dabei fällt eine Verlustleistung von bis zu 2,7W an. Andere i860-Varianten sind nur bis 33,3MHz oder 25MHz freigegeben. Bei 40MHz wird die Leistungsfähigkeit mit 80MFlops angegeben.

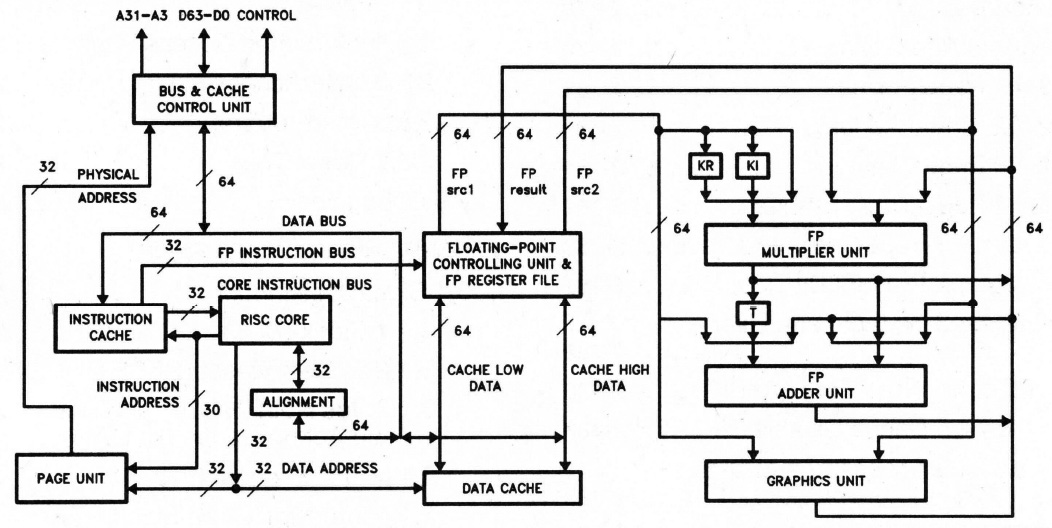

In Intels Produktkatalog "i750, i860, i960 Processors and Related Products" ist das obige Blockschaltbild des i860XR abgebildet. Man hat versucht möglichst viele Funktionen zu integrieren, die ansonsten oft zusätzliche Peripheriebausteine notwendig machen. So befindet sich neben dem eigentlichen RISC Prozessor eine Fließkomma-Einheit und auch ein Grafikprozessor.

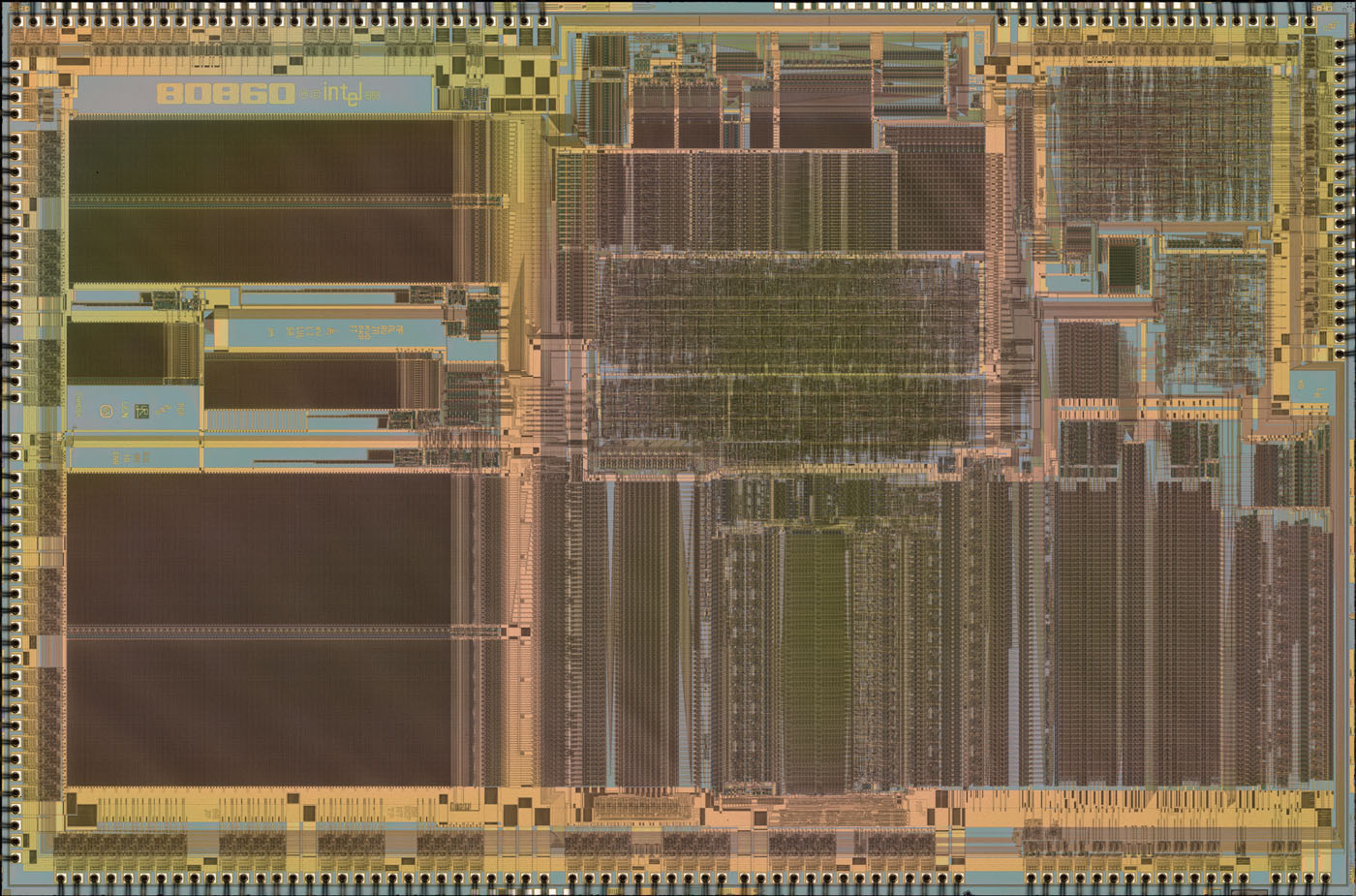

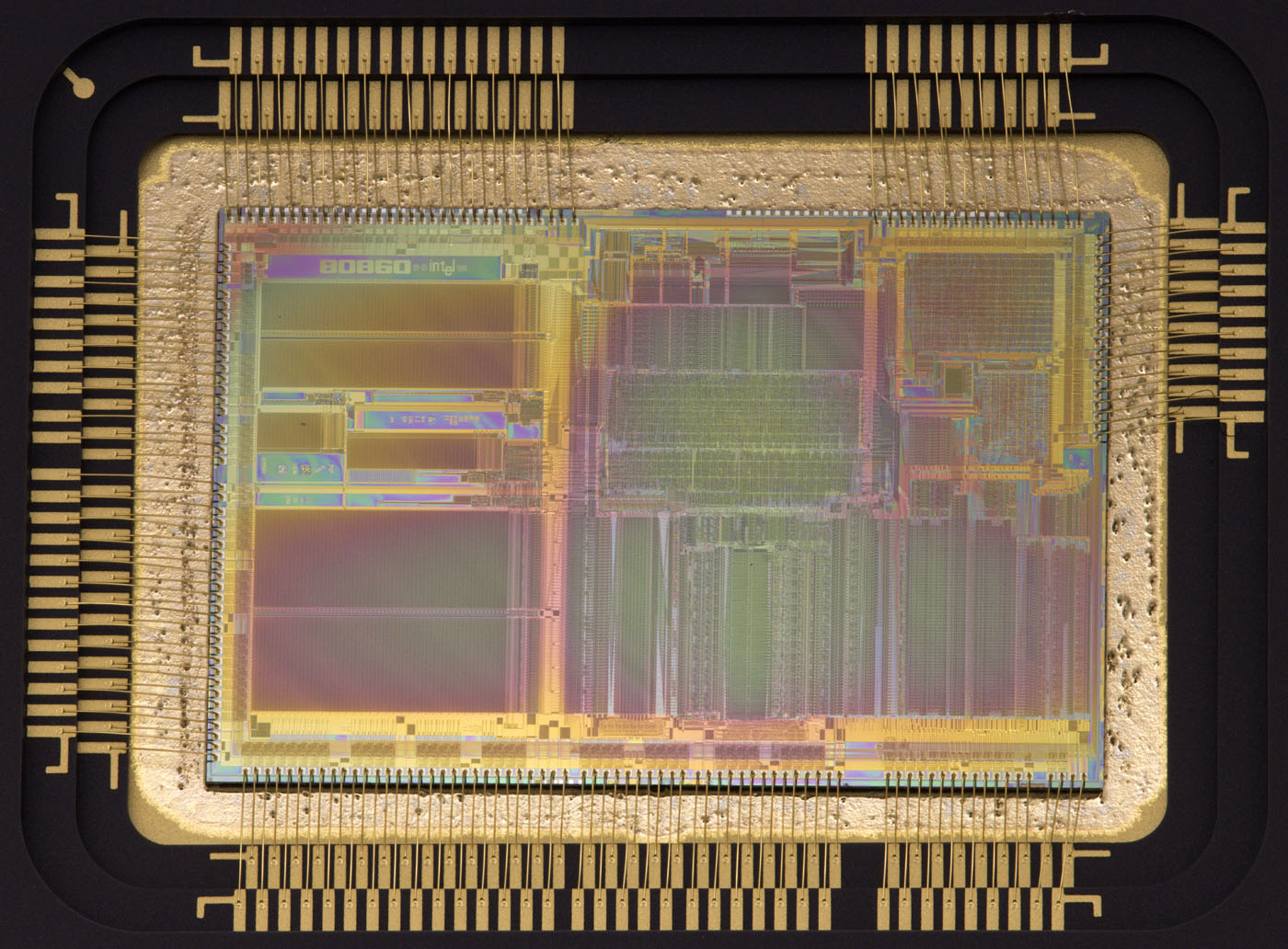

Die Abmessungen des Dies betragen 15,6mm x 10,3mm. Besonders viel Fläche belegen die beiden Cache-Speicher, 4kB Befehl-Cache und 8kB Daten-Cache. Insgesamt kamen auf dem i860XR eine Million Transistoren zum Einsatz. Gefertigt wurden die Strukturen mit einem Prozess, den Intel als CHMOS IV bezeichnet hat. Die Strukturgröße beträgt 1µm.
Dieses Bild ist auch in einer höheren Auflösung verfügbar: 121MB

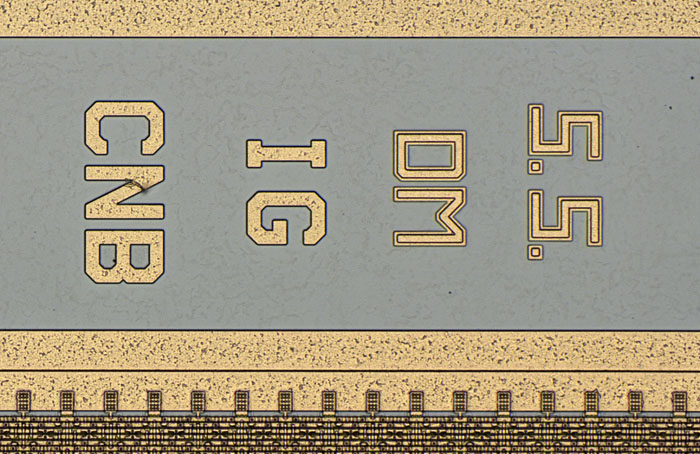

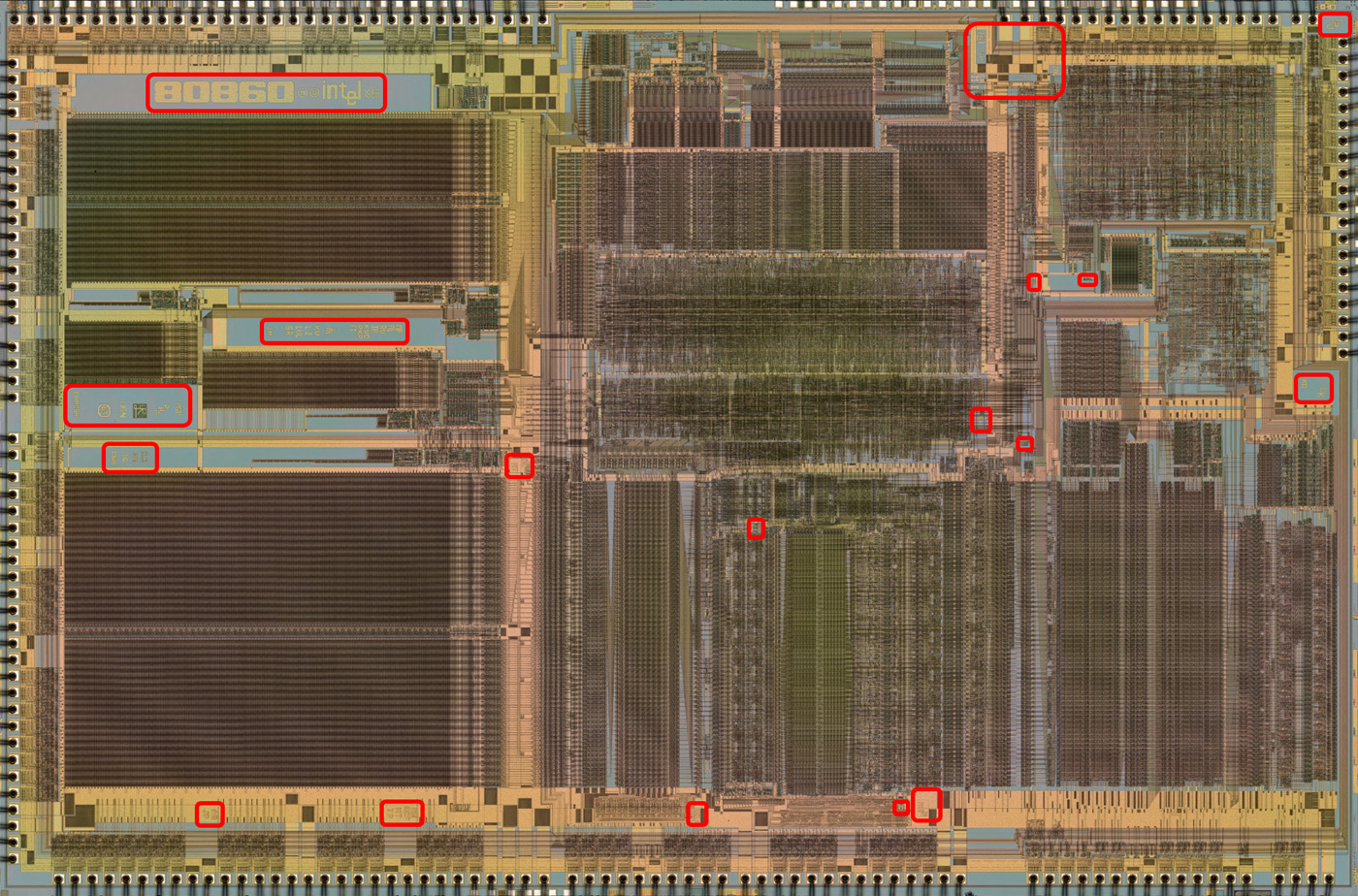

Außergewöhnlich ist die große Anzahl an Initialen und Symbolen, die über das ganze Die verteilt wurden.

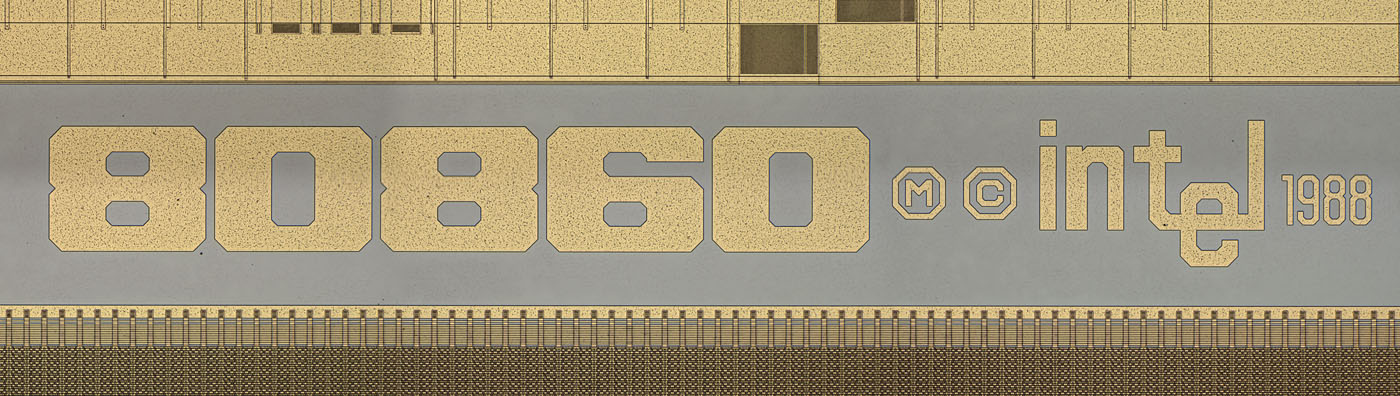

Das Design stammt aus dem Jahr 1988. Während die x86 Prozessoren meist unter der Bezeichnung 80x86 geführt wurden, war beim i860 die Kurzbezeichnung ohne die führenden Zahlen 80 üblich. Auf dem Die findet sich trotzdem die lange Bezeichnung 80860.

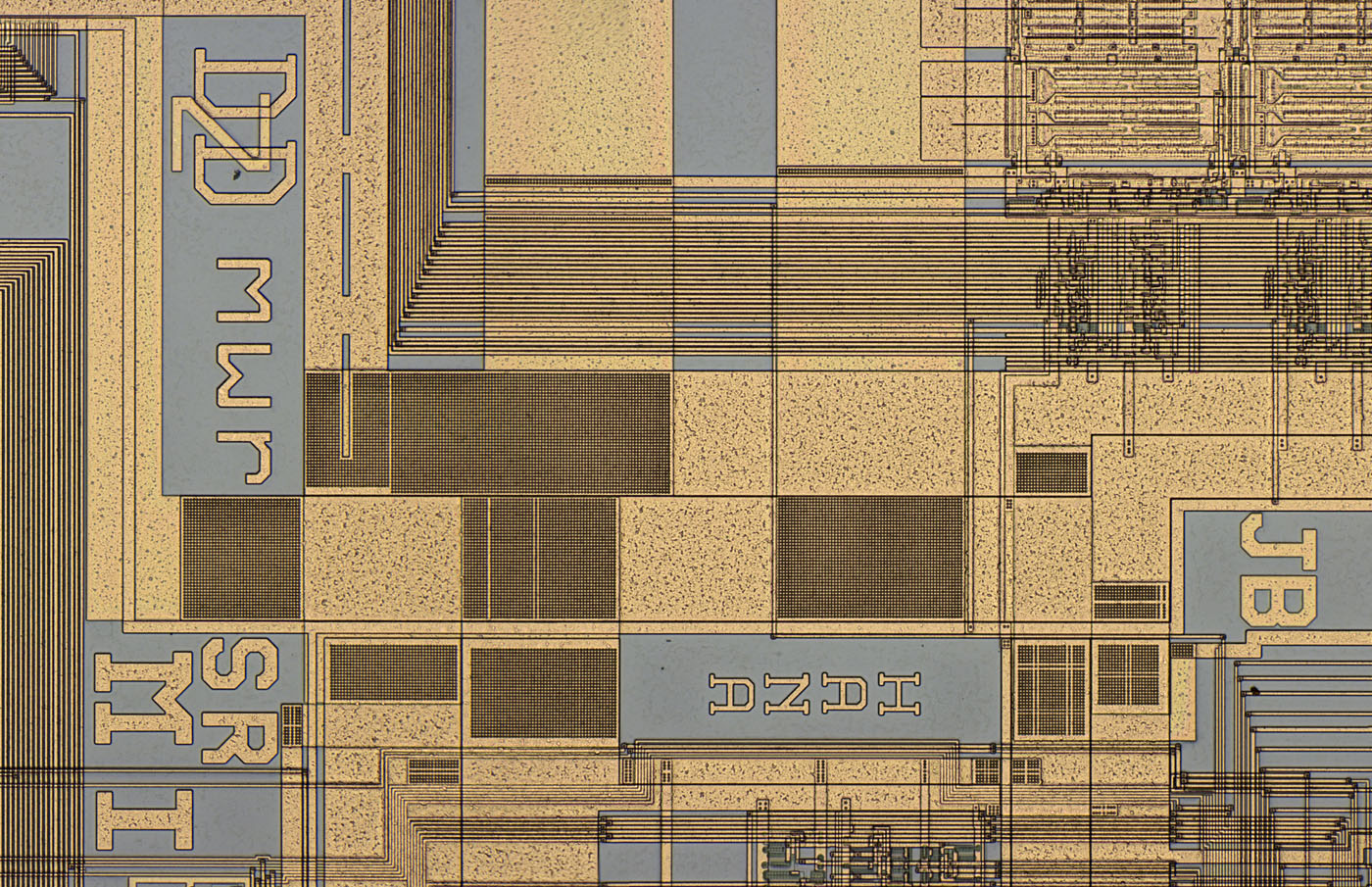

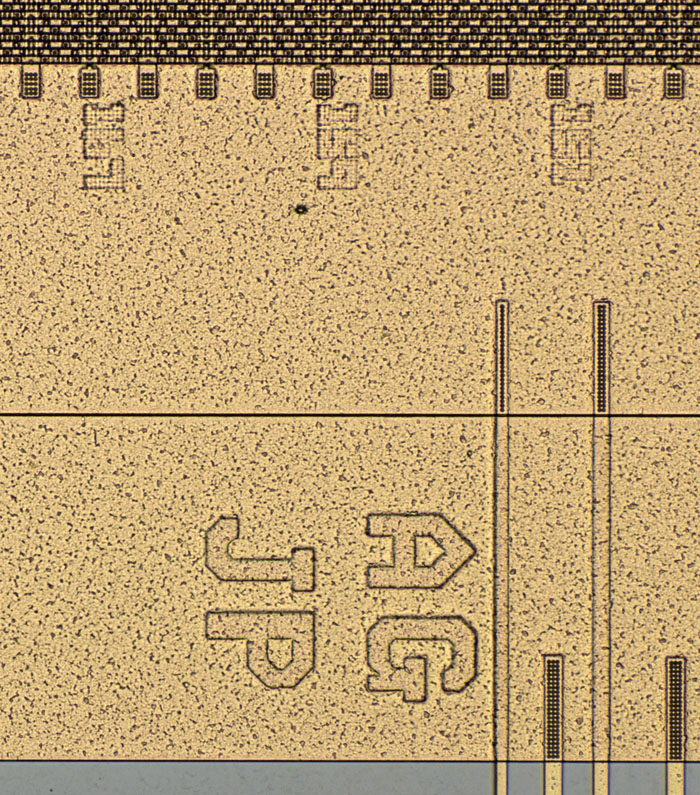

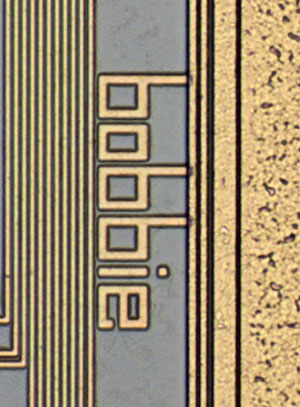

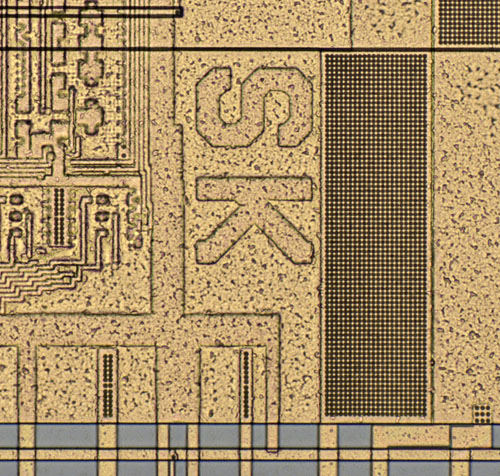

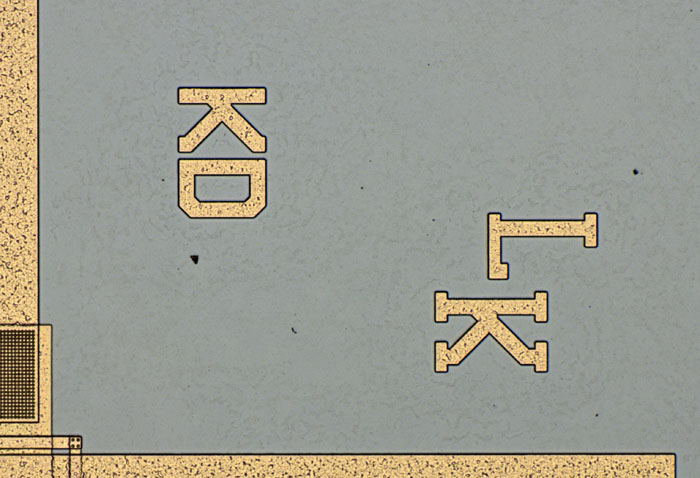

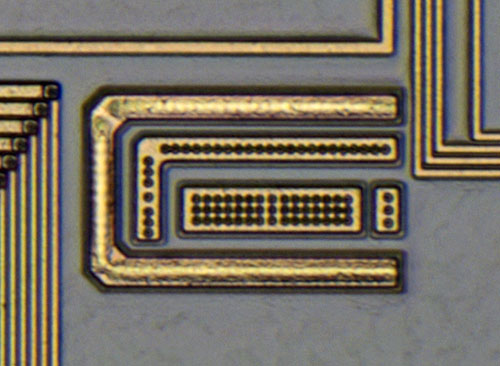

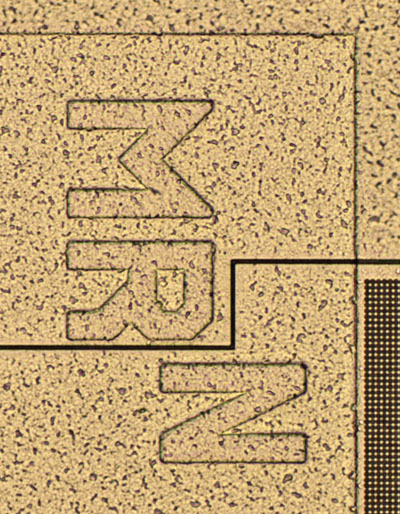

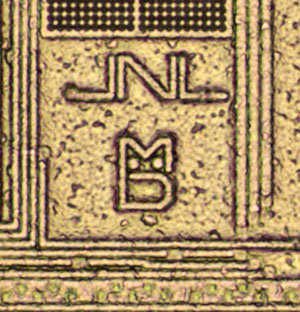

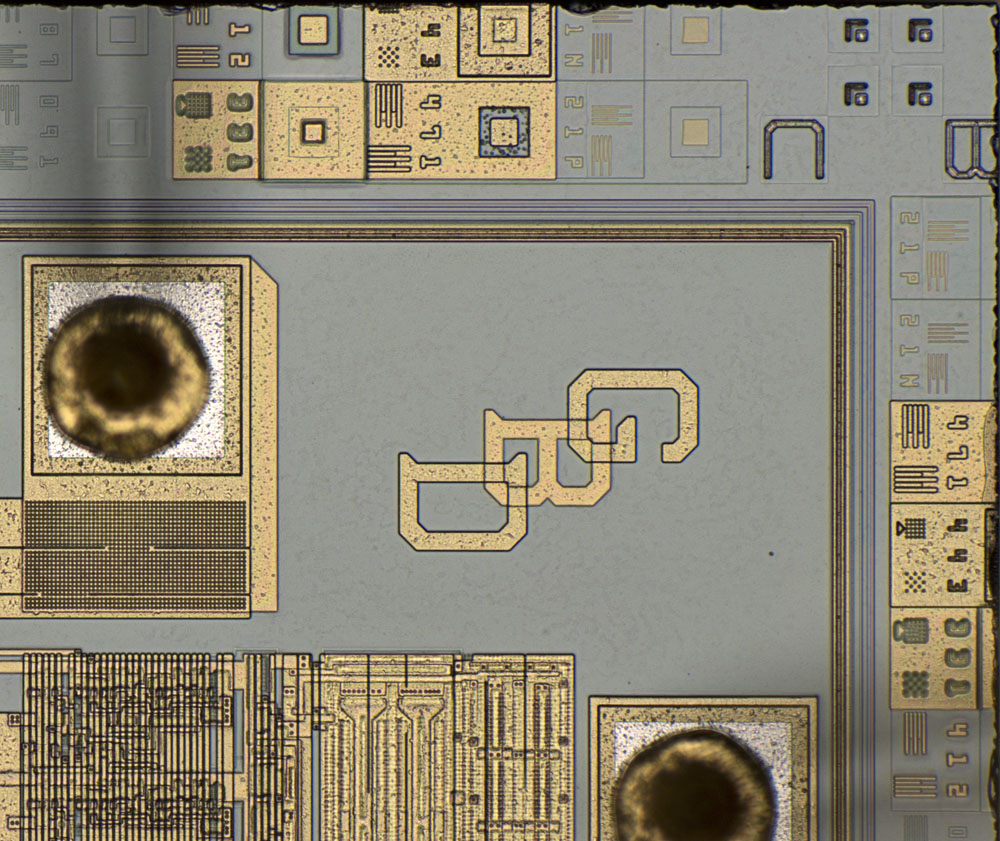

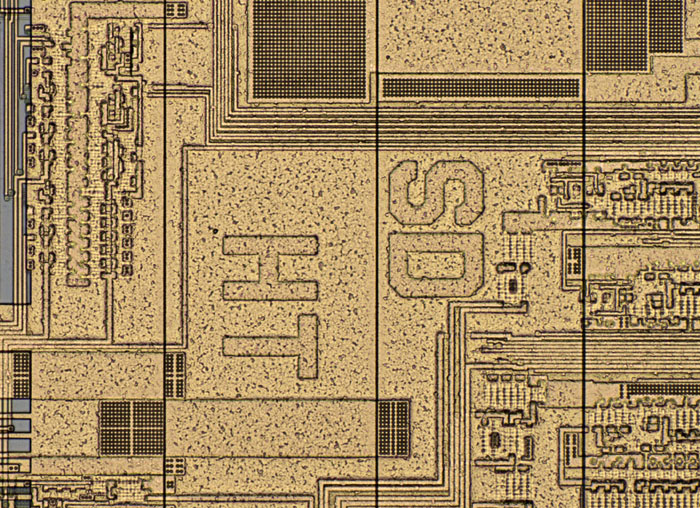

Auf dem Die befinden sich sehr viele Zeichenfolgen, die Initialen von Entwicklern sein könnten. Teilweise sind es einfache Zeichenfolgen, teilweise handelt es sich um regelrechte Logos. Man hat auch überraschend viele unterschiedliche Schriftarten verwendet.

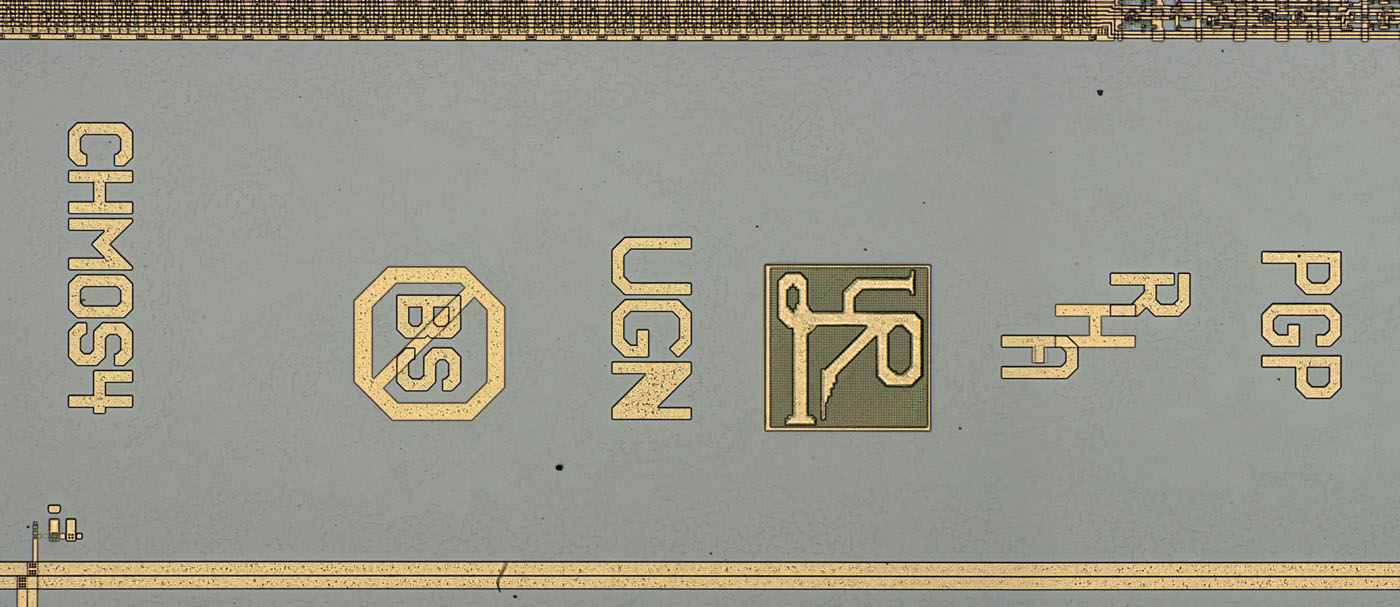

CHMOS4 steht für den verwendeten Prozess. Das Symbol auf dem dunklen Grund ist wohl das komplizierteste auf dem ganzen Die.

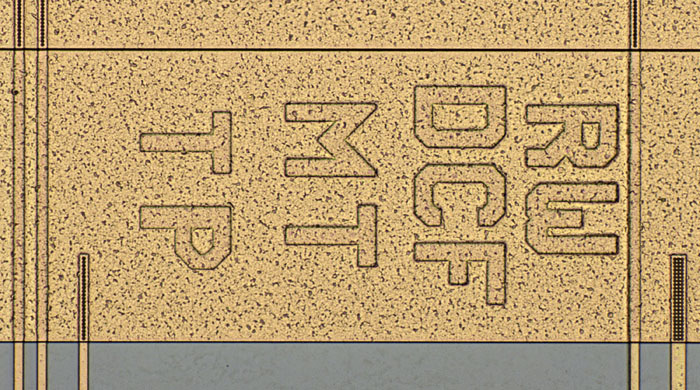

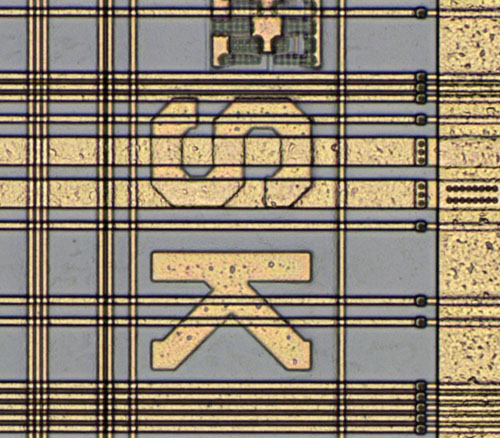

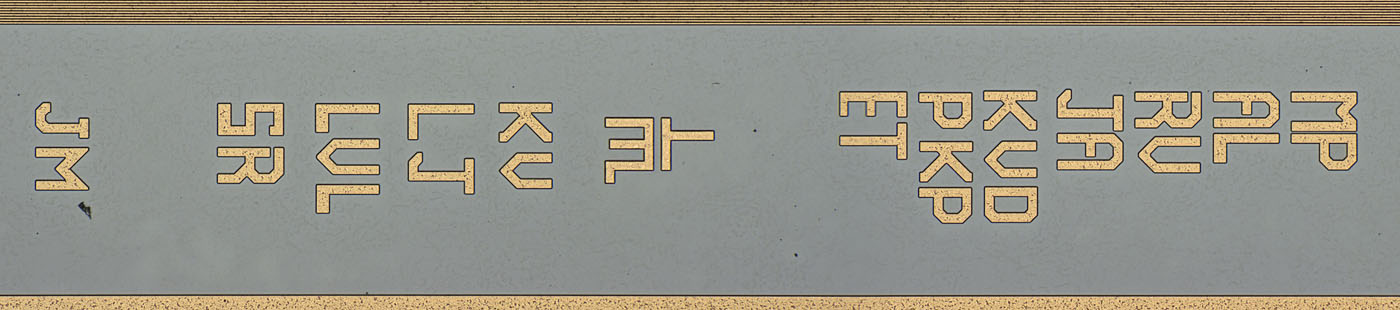

Manche Zeichen befinden sich unter der Metalllage.

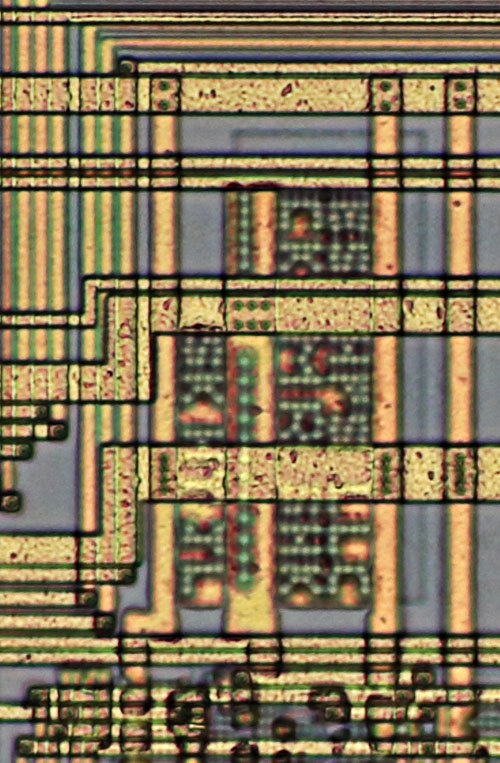

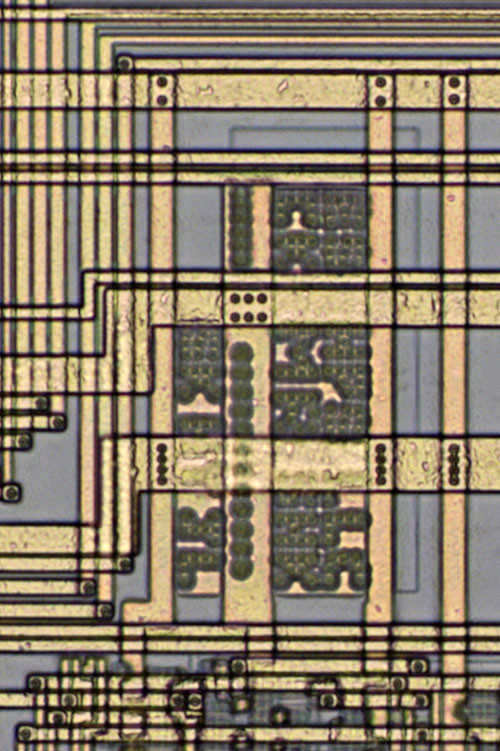

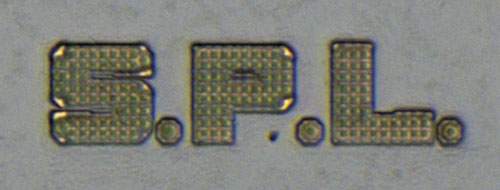

An einer Stelle wurden Zeichenfolgen mit Kontakten aufgebaut. Man erkennt die Buchstaben etwas besser, wenn man nur eine Schärfenebene aus dem Bildstapel nutzt.
Beim unteren Cache-Block sind die Spalten nummeriert.
