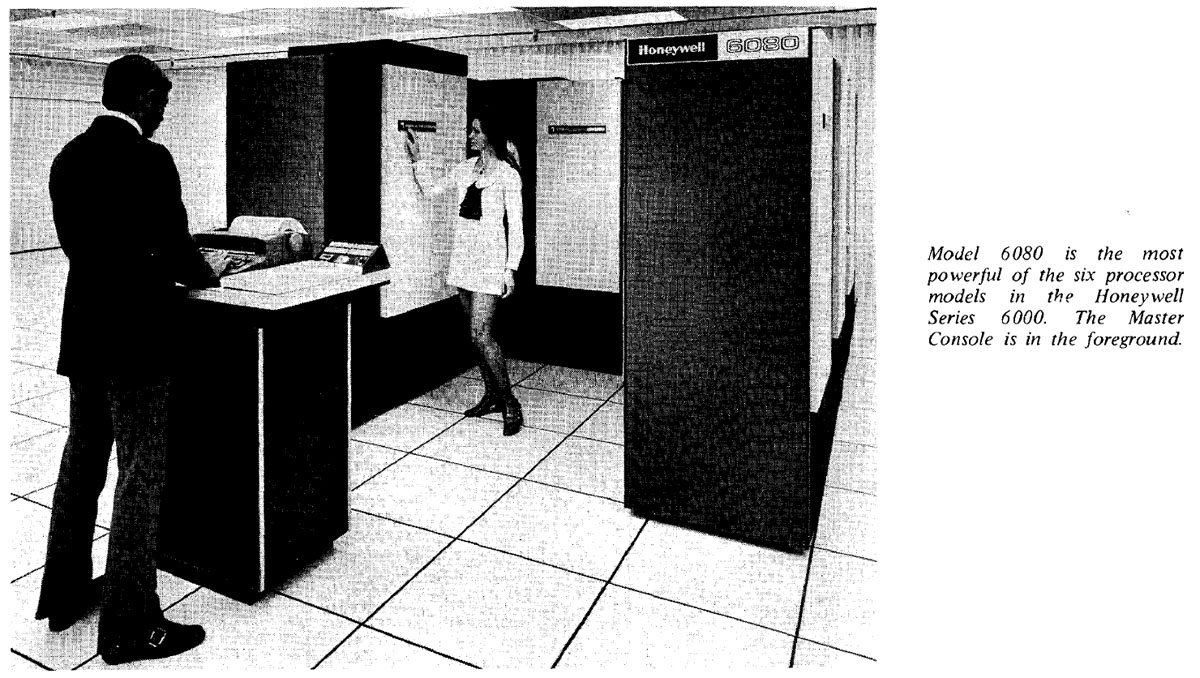

Im obigen Bild zeigt die Datapro Research Corporation im September 1972 den Honeywell 6080, einen Computer aus der Reihe DPS 6000, die ab 1971 vertrieben wurde. Die Technik stammt von General Instruments, deren Sparte für Großrechner Honeywell 1970 übernommen hat. Die DPS 6000 Familie konnte mit bis zu vier Prozessoren ausgestattet werden. Die Taktfrequenz beträgt 25MHz. Die Tabelle, die die Datapro Research Corporation mitliefert, zeigt, dass für die Variante 6080 inflationsbereinigt eine Monatsmiete von 500.000€ ausgewiesen wurden. Wollte man das System kaufen, so musste man dafür 22 Millionen Euro bezahlen.
Die CPU des DPS 6000 Systems besteht aus zwei ICs, der eigentlichen CPU (hier zu sehen) und der VMMU. Die VMMU verwaltet die Speicherzugriffe. Beide ICs befinden sich in einem weißen PGA-Gehäuse. Die händische Beschriftung entstand wahrscheinlich während der abschließenden Tests nach der Produktion des ICs. Das war durchaus ein übliches Vorgehen zur damaligen Zeit.
Die Beschriftung auf der Unterseite zeigt, dass es sich um die CPU handelt. Die Zahlen 2509 lassen sich nicht zuordnen. 9020 ist wahrscheinlich der Datecode. Wie sich noch zeigen wird, steht E1 für die Revision des Bausteins. GI ist die Abkürzung für General Instruments.

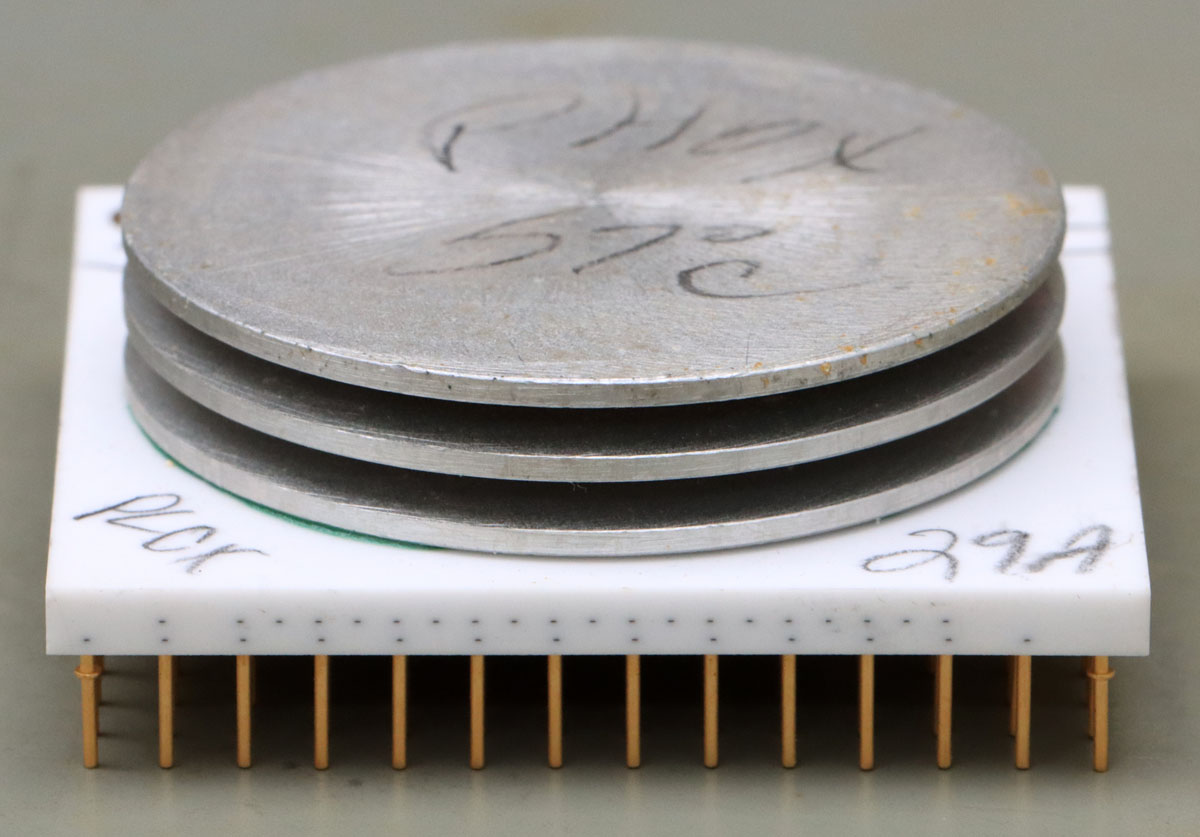

Auf dem Keramikgehäuse ist ein zylindrischer Kühlkörper aufgeklebt. An der Kante des Gehäuses kann man die Leitungen erkennen, die innerhalb der Keramik die Potentiale vom Chip zu den Pins führen.

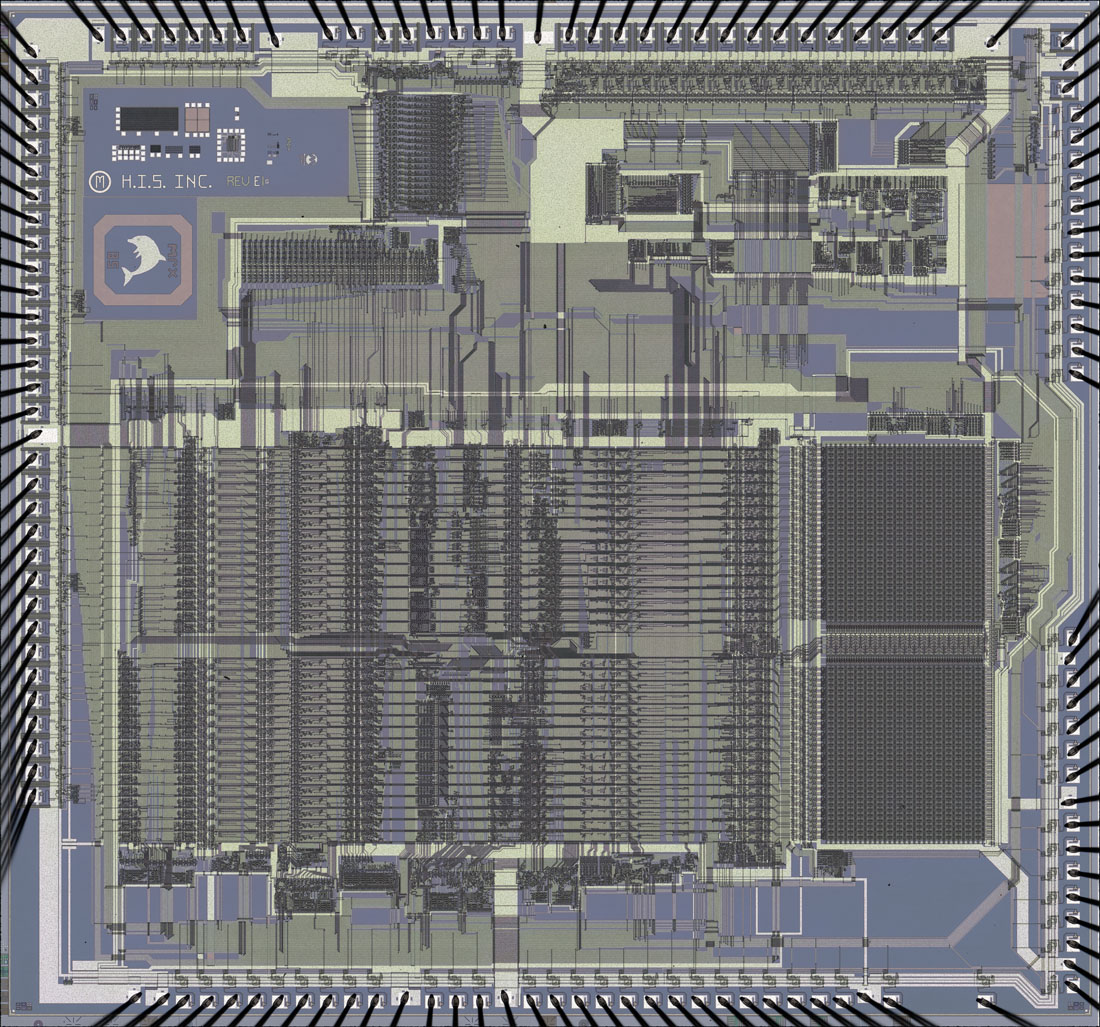

Die Abmessung des Dies betragen ungefähr 9,5mm x 8,9mm. Der DPS 6000 arbeitet mit einer ungewöhnlichen Wortbreite von 36Bit. Überraschenderweise besteht die große Struktur im unteren Bereich des Dies nur aus zweimal 16 Elementen.
Dieses Bild ist auch in einer höheren Auflösung verfügbar: 306MB

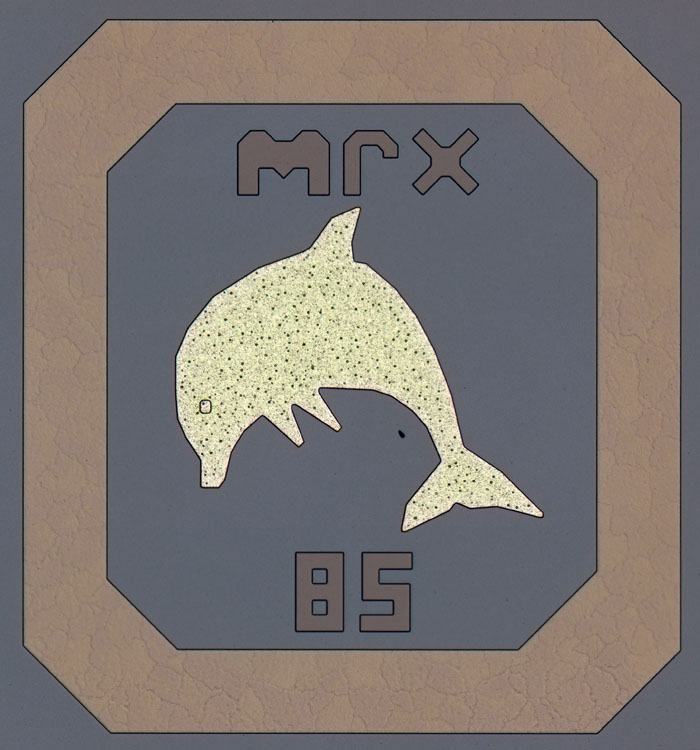

Auf dem Die sticht ein großer Delphin ins Auge. Die Zahlen 85 könnten für das Jahr 1985 stehen. Oberhalb des Delphins sind Buchstaben abgebildet. Man meint "Mr X" erkennen zu können.

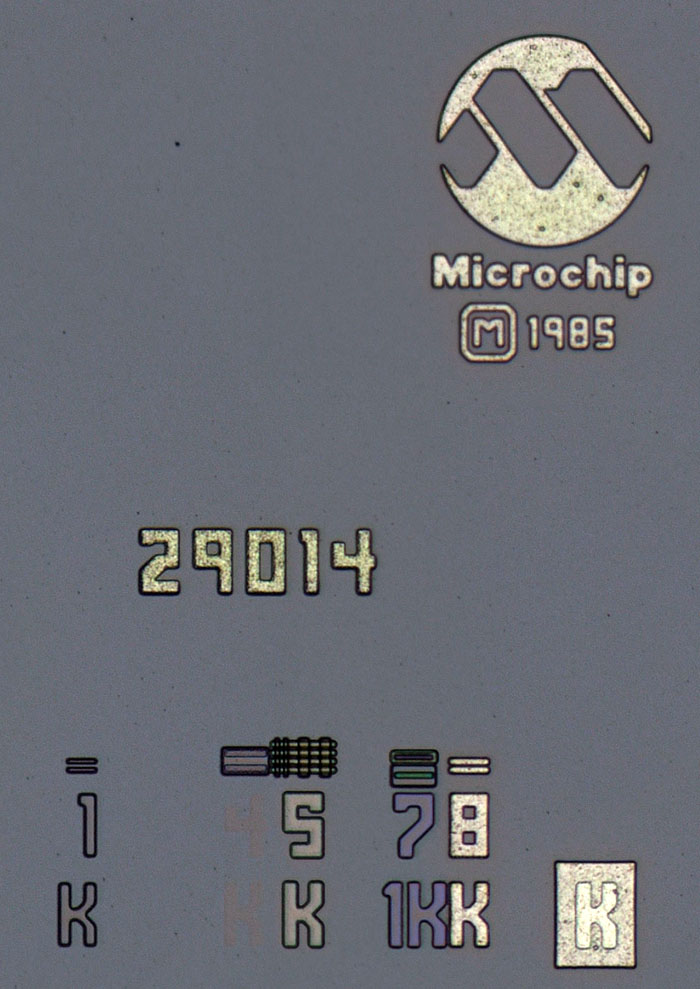

Das Design stammt aus dem Jahr 1985. Der Mikroelektronikbereich von General Instruments ging 1987 in das Unternehmen Microchip über. Hier findet sich bereits das Microchip Logo. 29014 könnte eine interne Projektbezeichnung sein. Darunter sind sechs Masken abgebildet.

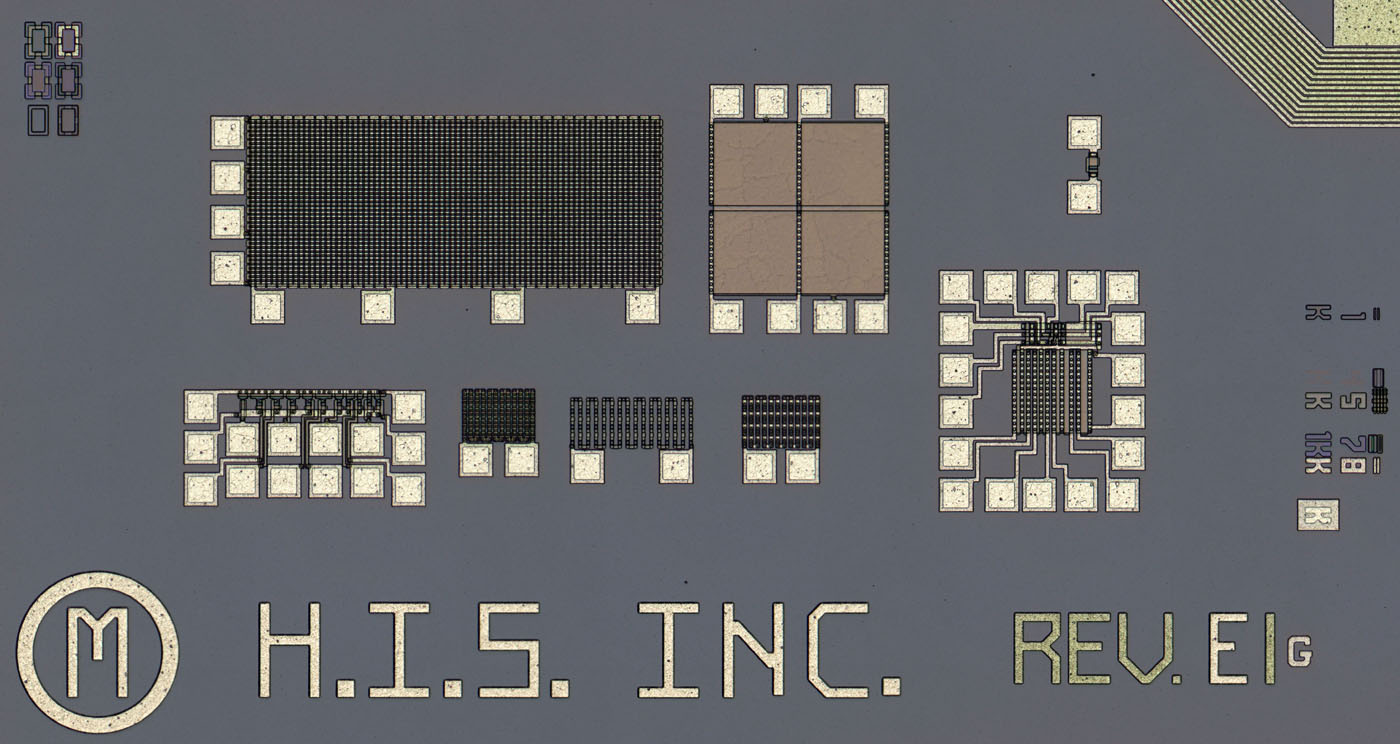

H.I.S. steht für Honeywell Information Systems. Hier zeigt sich nun auch, dass die Buchstaben E1 auf dem Gehäuse die Revision des Designs kennzeichnen.

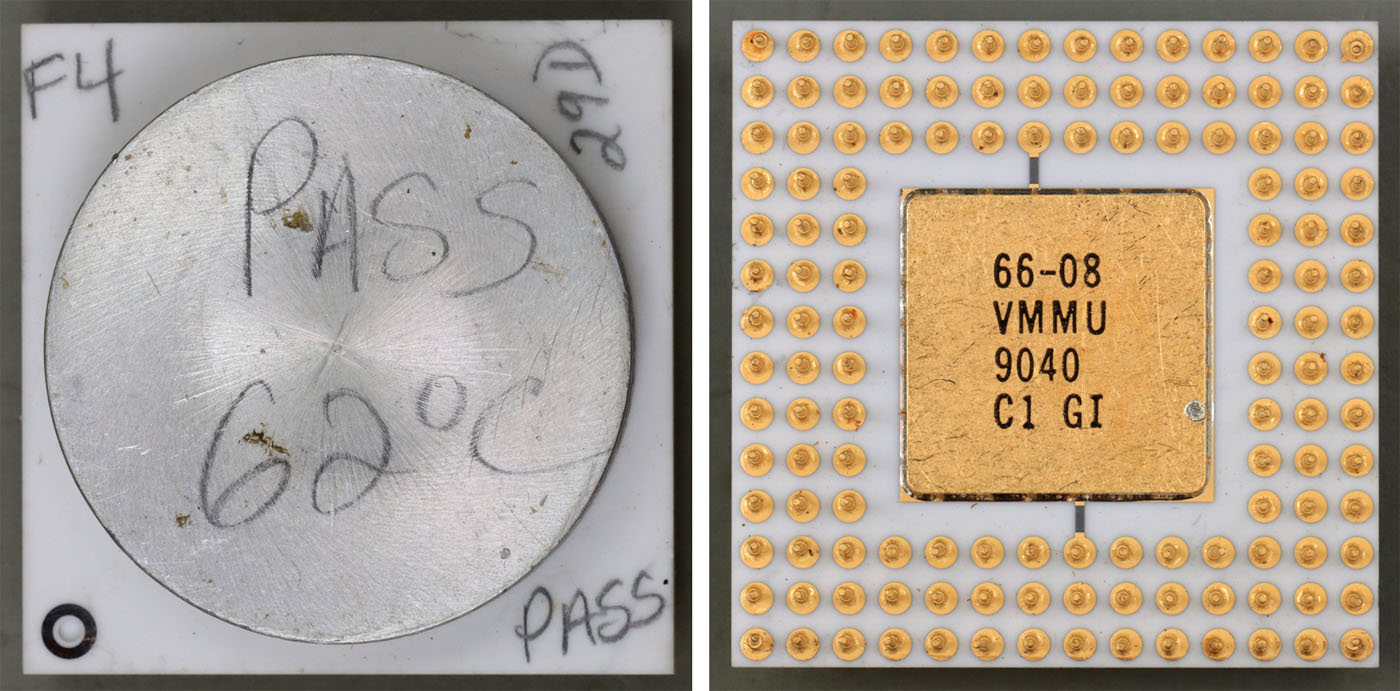

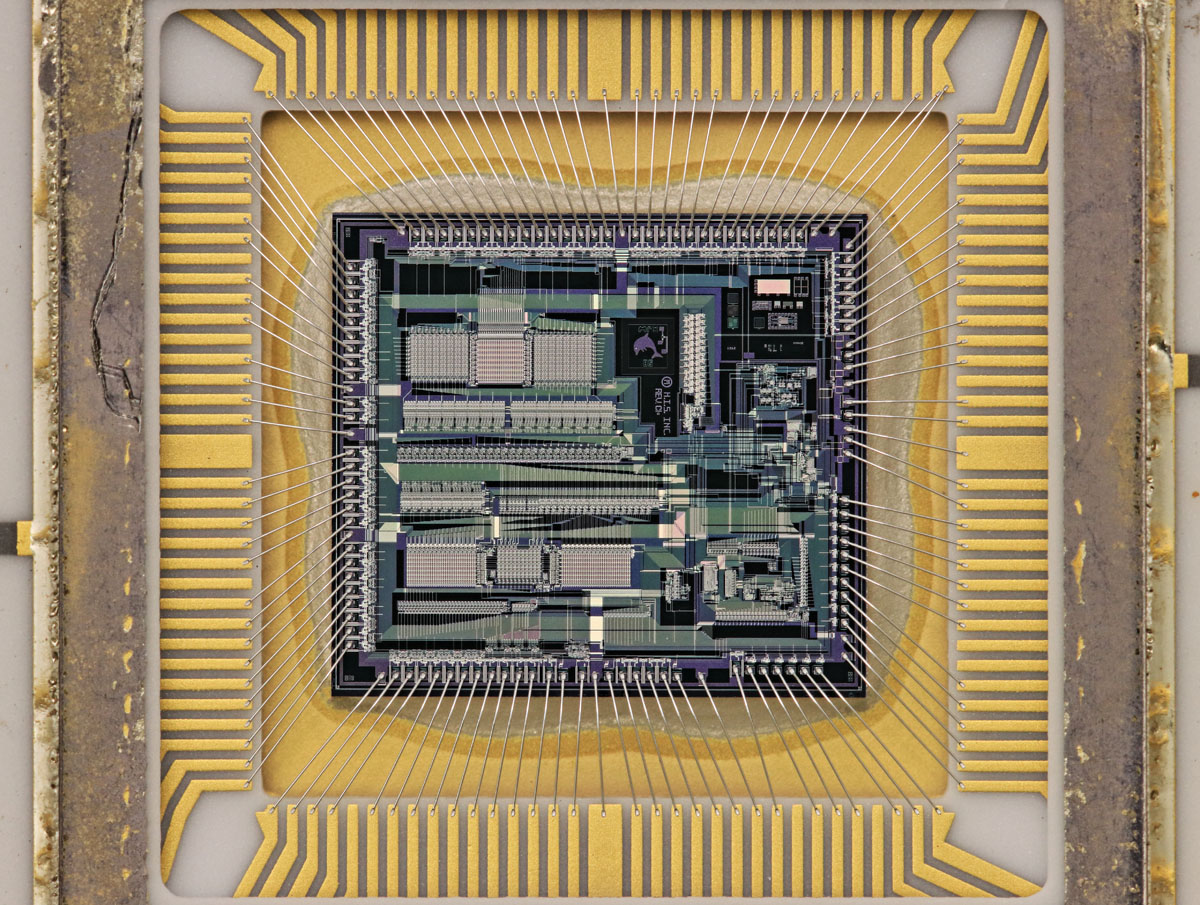

Die VMMU ist genauso aufgebaut wie die CPU. Der Datecode verweist ebenfalls auf das Jahr 1990. Die Zeichen C1 stehen wieder für die Revision des Bausteins.

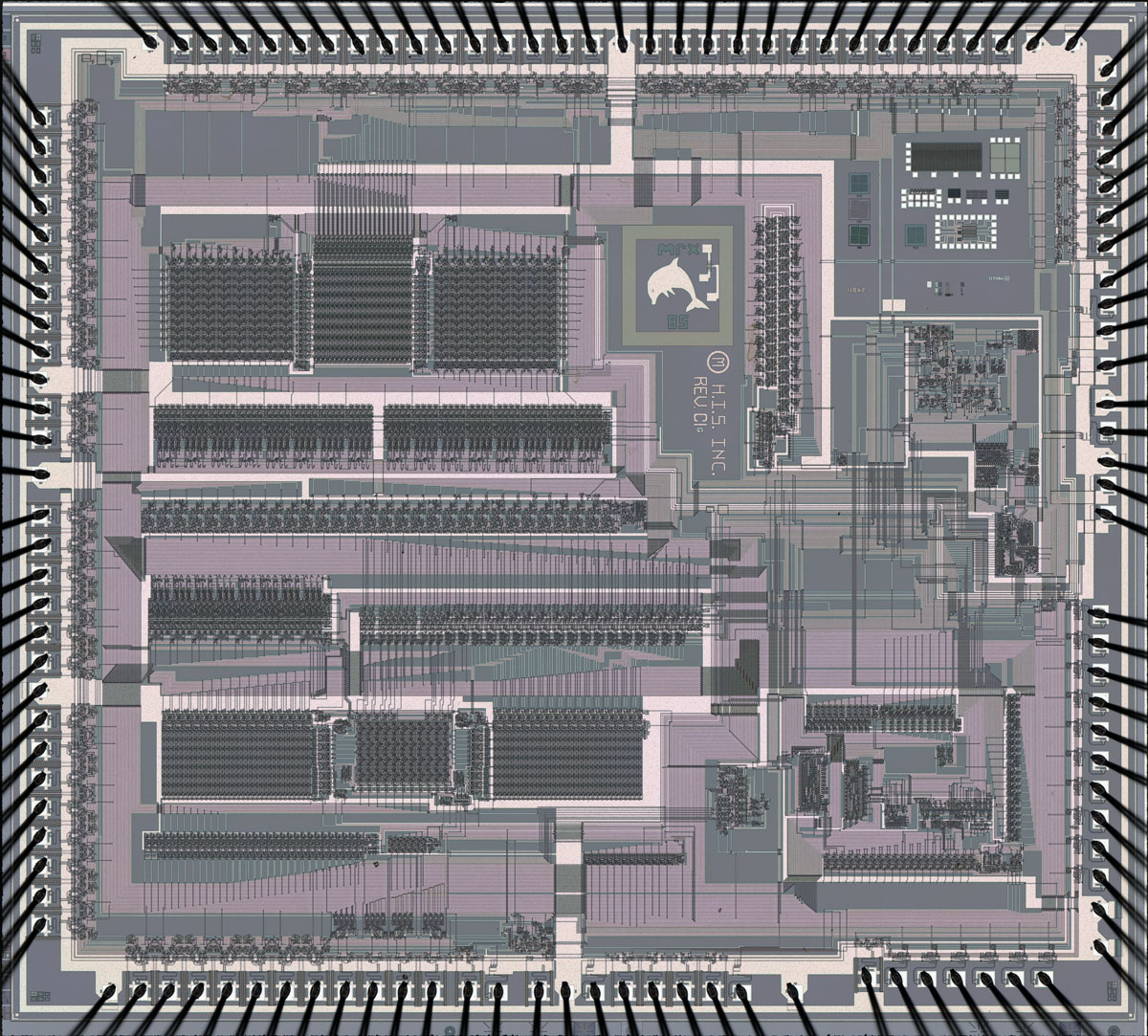

Die Abmessung des Dies betragen ungefähr 8,1mm x 7,4mm.
Dieses Bild ist auch in einer höheren Auflösung verfügbar: 194MB

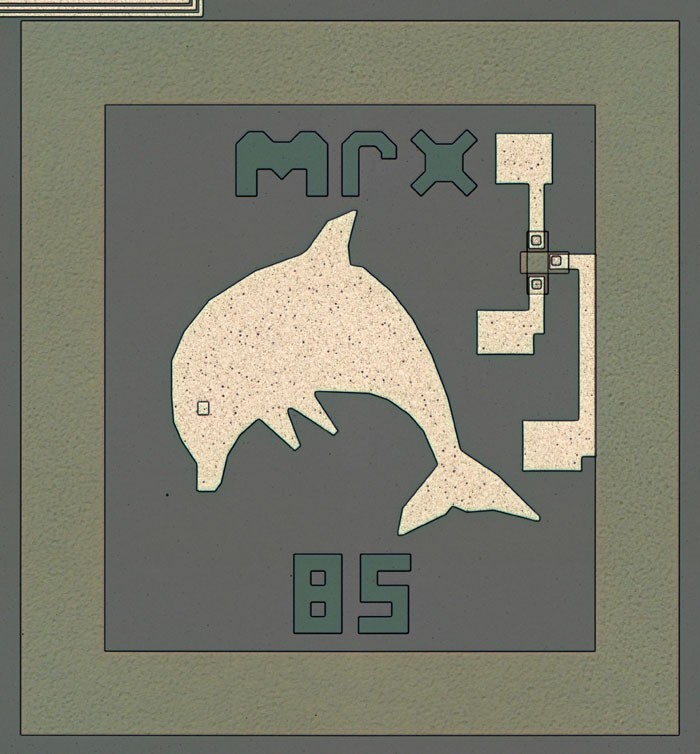

Auch auf diesem Die findet sich der Delphin, die Zahl 85 und die Buchstaben "Mr X". Außerdem hat man innerhalb des Rahmens noch einen großen Transistor integriert.

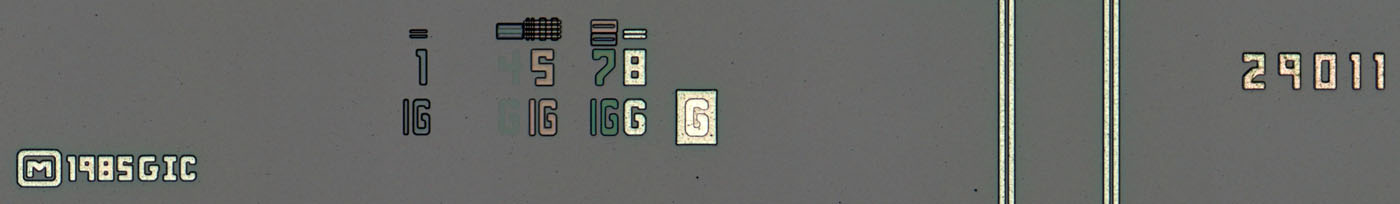

Das Design stammt wie das Design der CPU aus dem Jahr 1985. GIC steht für General Instruments Corporation. Bei der CPU und der VMMU kam offenbar der gleiche Herstellungsprozess zum Einsatz.

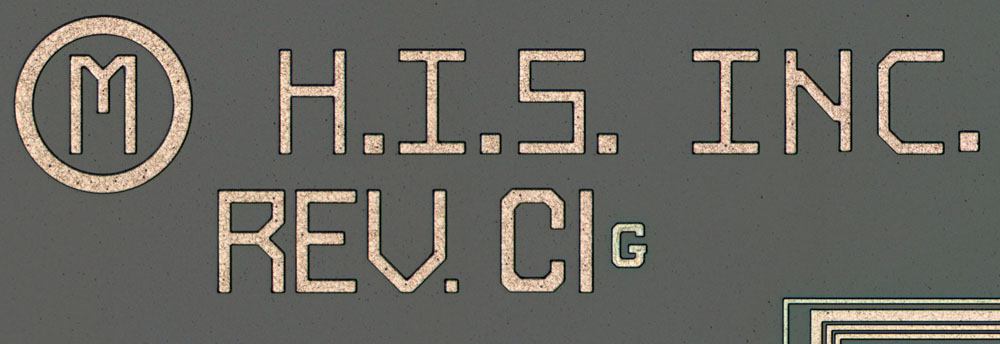

Auch hier sind der Hinweis auf Honeywell und die Revision des Designs abgebildet.
