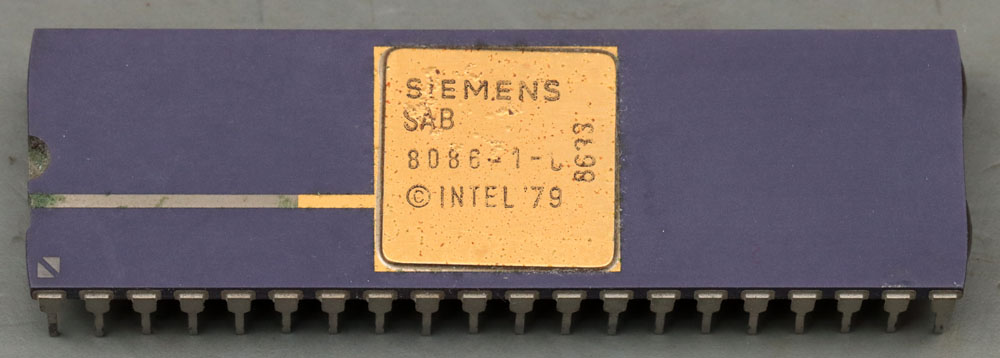

Der SAB8086 ist die von Siemens produzierte Variante des 8086 Prozessors. Der Index 1 kennzeichnet die schnellste Sortierung mit einer maximalen Taktfrequenz von 10MHz.

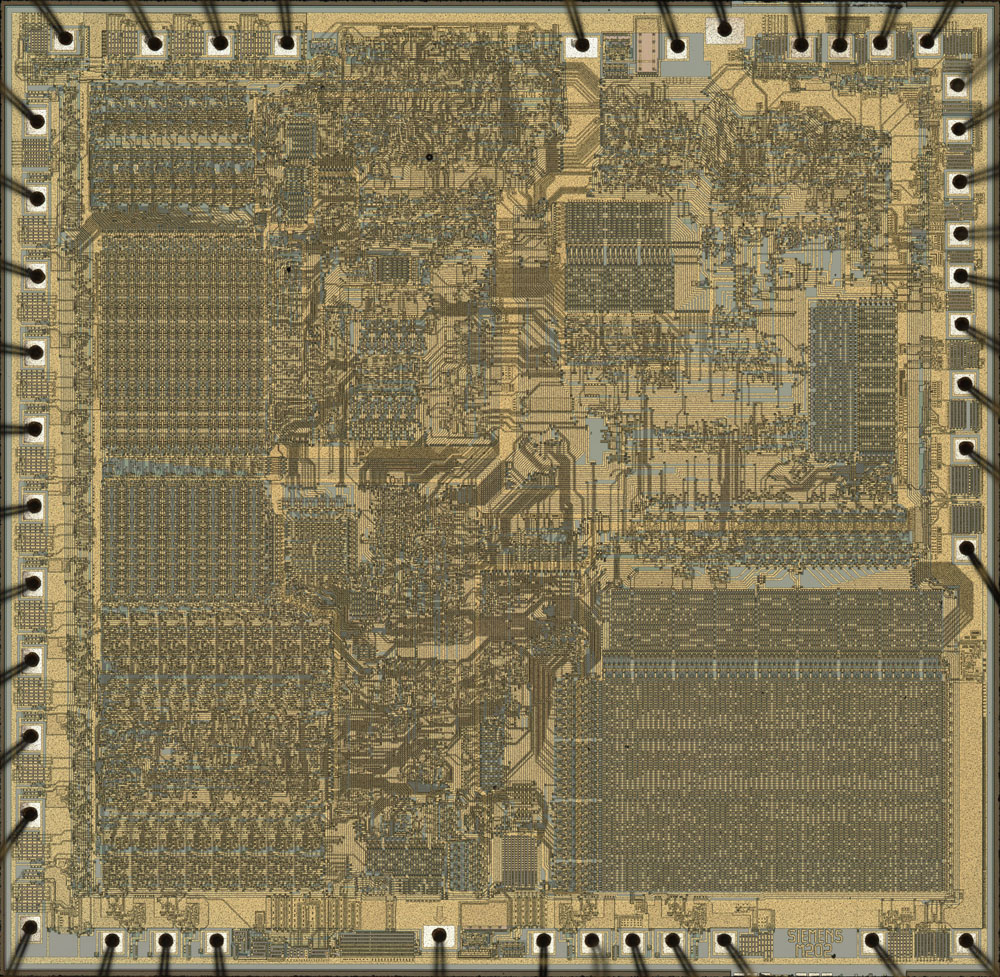

Die Abmessung des Dies betragen ungefähr 4,5mm x 4,4mm. Die verschiedenen Funktionsblöcke des Prozessors sind gut zu erkennen.
Dieses Bild ist auch in einer höheren Auflösung verfügbar: 40MB

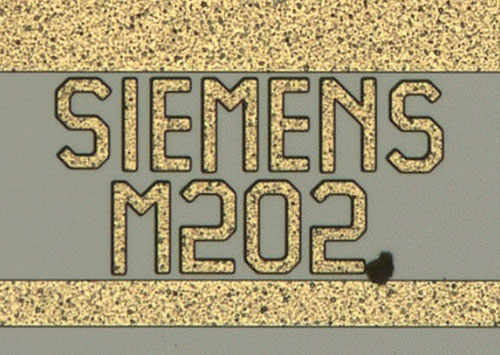

M202 könnte eine interne Projektbezeichnung sein.

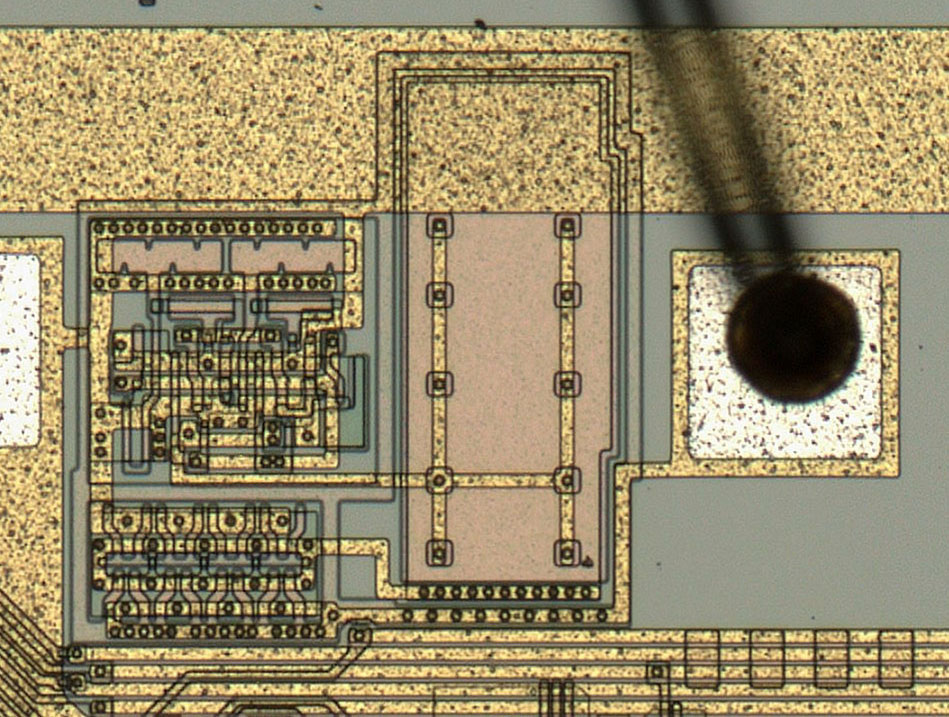

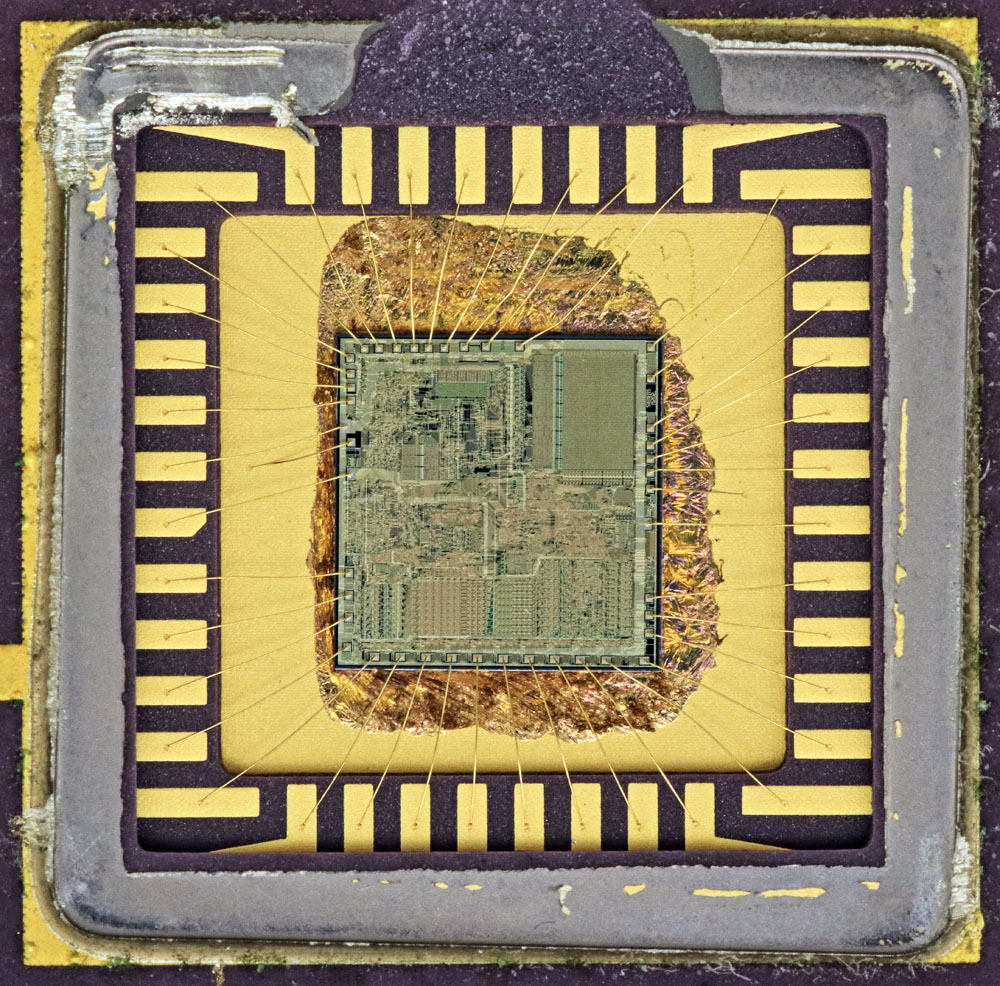

An der oberen Kante findet sich eine Ladungspumpe, die eine negative Spannung erzeugt. Über ein Bondpad wird das negative Potential zum Gehäuseboden und so zum Substrat geführt. Die gleiche Schaltung wurde ein weiteres Mal an der unteren Kante integriert, wo ebenfalls ein Bonddraht zum Gehäuseboden führt. Das negative Substratpotential optimiert die Kennlinien der integrierten Transistoren.
