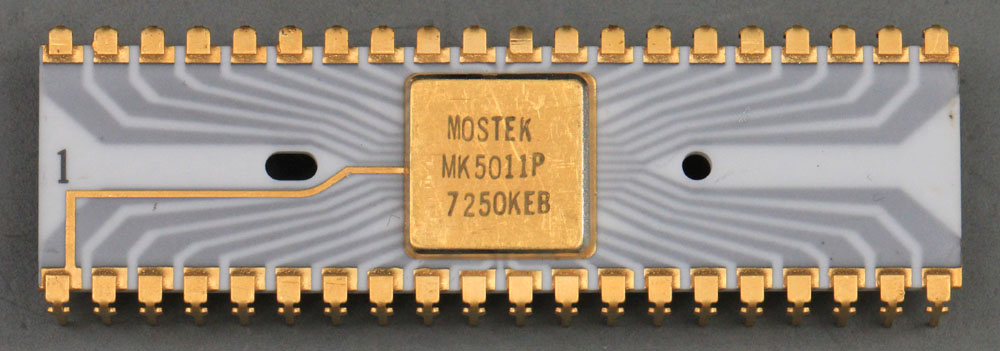

Der MK5011 ist ein Taschenrechner-Controller der Firma Mostek. Sehr viele technische und historische Hintergründe zu dem Baustein finden sich auf der Webseite: http://www.datamath.org/Chips/MK6010.htm Demnach ist der MK5011 lediglich ein umbenannter MK6010. Der MK6010 wurde ursprünglich exklusiv für Busicom entwickelt.

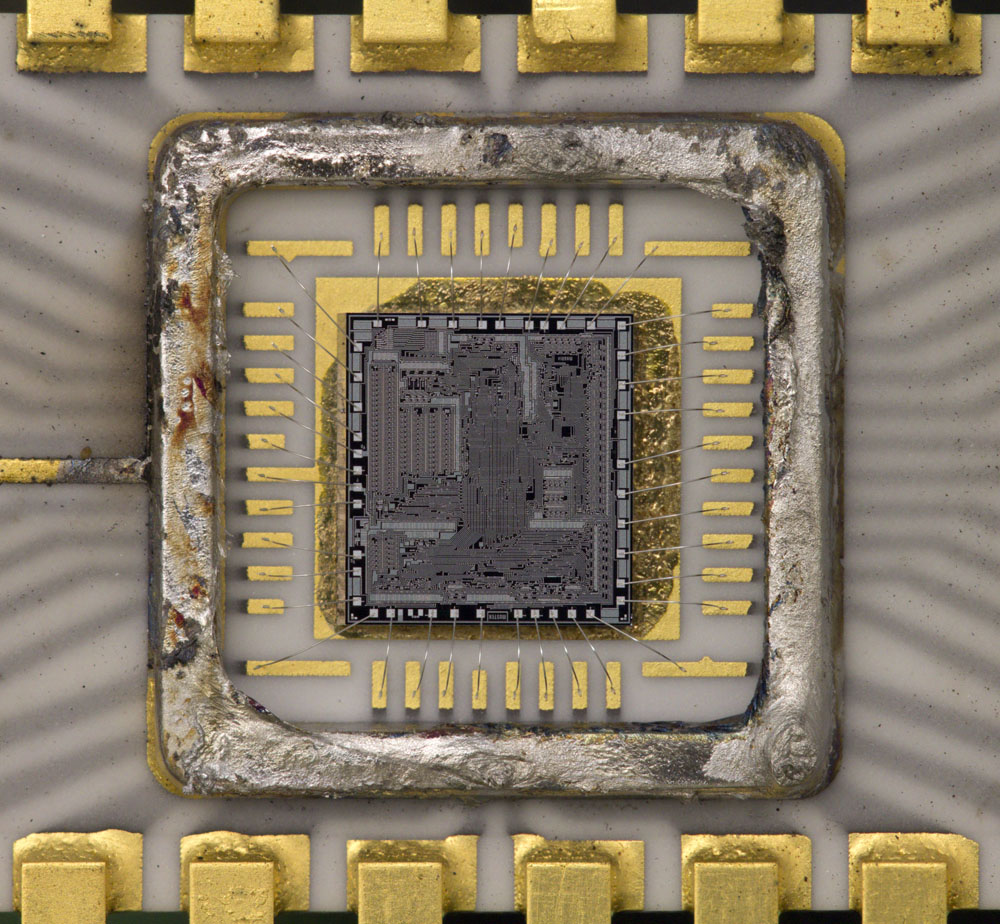

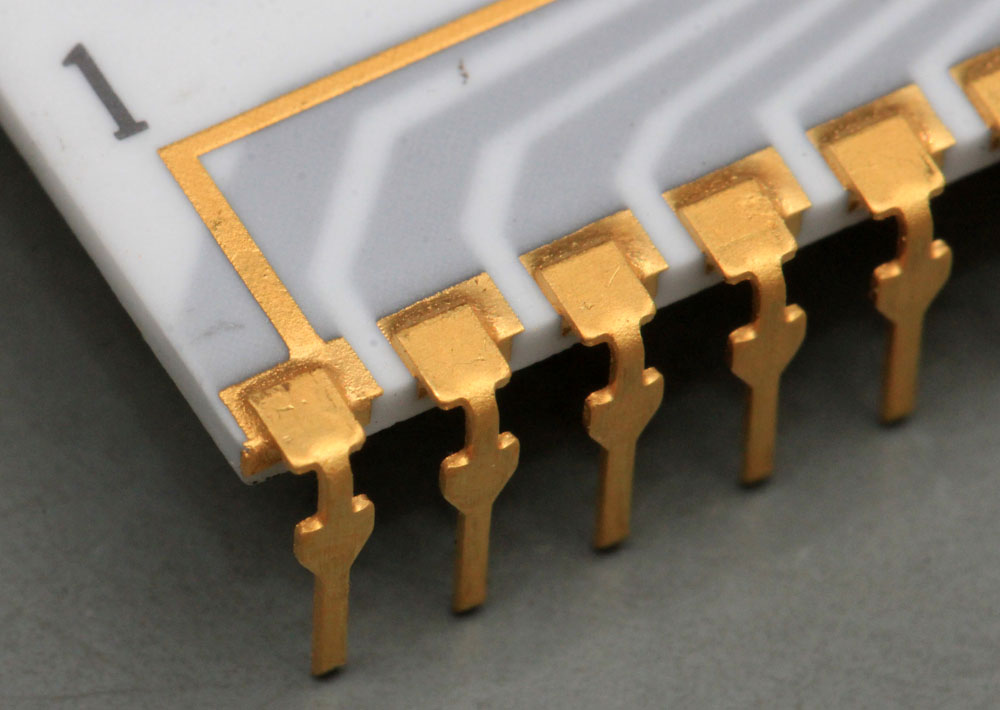

Durch die dünne oberste Schicht des Keramikgehäuses kann man die Leitungen erkennen, die den integrierten Schaltkreis mit den Pins verbinden. Eine über die Kante geführte Metallisierung kontaktiert die im Gehäuse verlaufenden Leitungen und stellt den passenden Untergrund für die Pins dar.

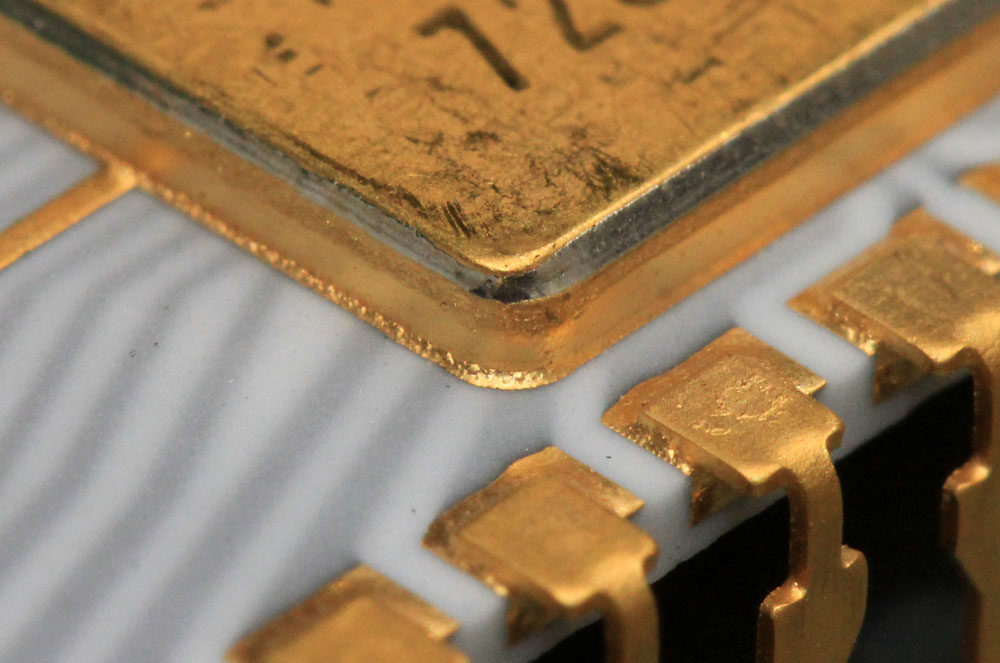

Der aufgelötete Deckel lässt sich nur mit sehr hohen Temperaturen vom Gehäuse lösen.

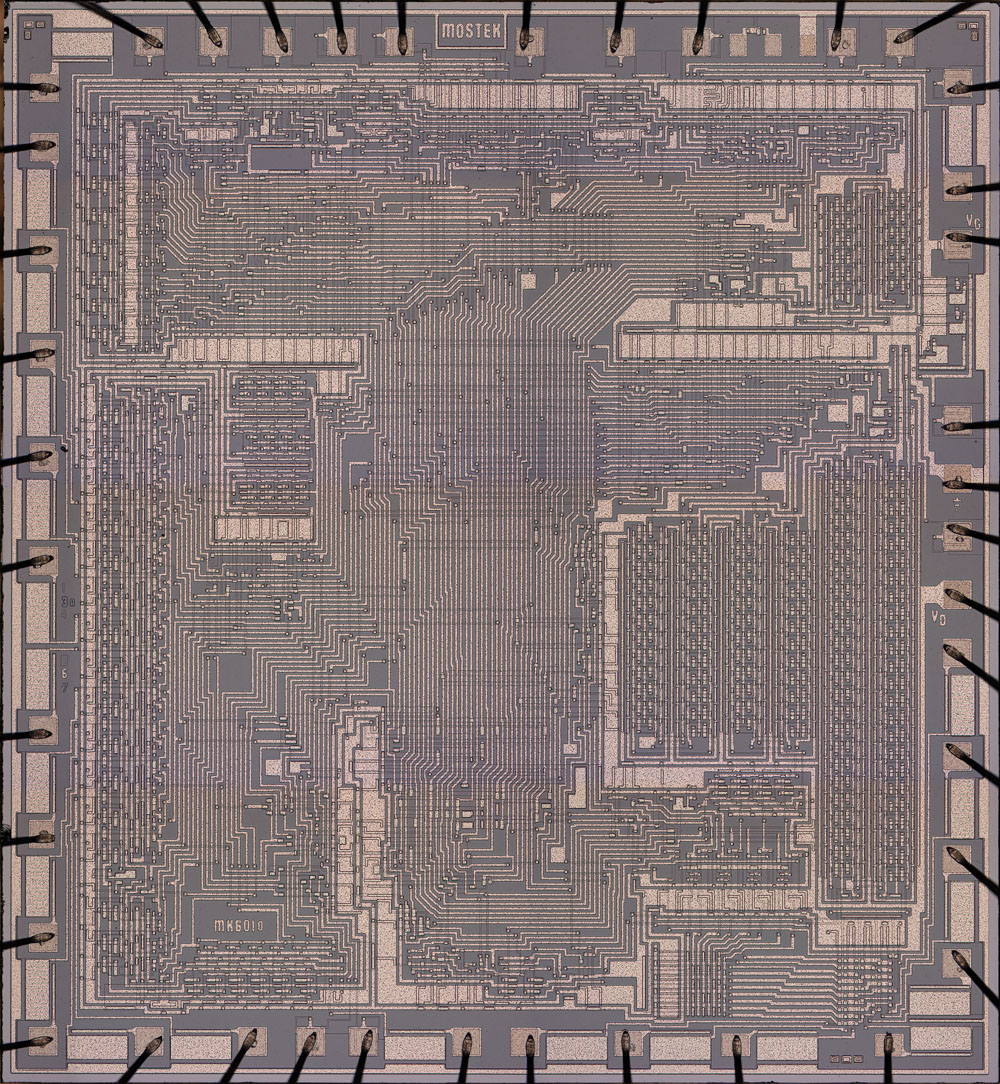

Die Abmessungen des Dies betragen 4,4mm x 4,7mm. An der oberen Kante hat man den Firmenname MOSTEK in einen Rahmen gesetzt.
Dieses Bild ist auch in einer höheren Auflösung verfügbar: 79MB

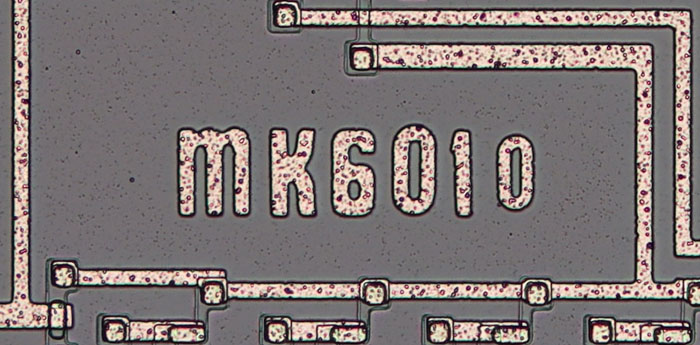

In der unteren linken Ecke befindet sich die Zeichenfolge MK6010. Das beweist, dass der MK5011 auf dem MK6010 basiert. Es fällt auf, dass die zweite 0 kleiner ist als die erste.

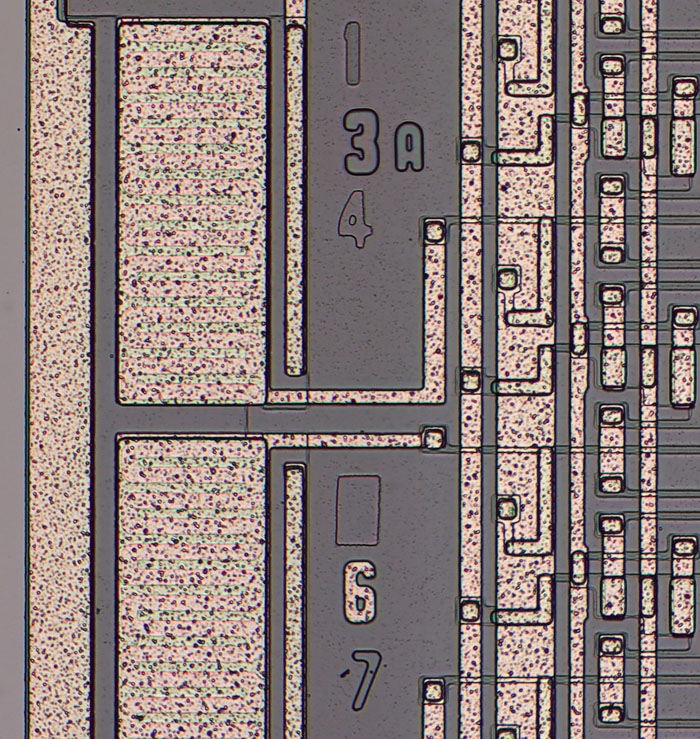

Die Schaltung basiert auf einem PMOS-Prozess. An der linken Kante hat man fünf Masken abgebildet. Die Bedeutung des Rechtecks oberhalb der Zahl 6 bleibt unklar.
