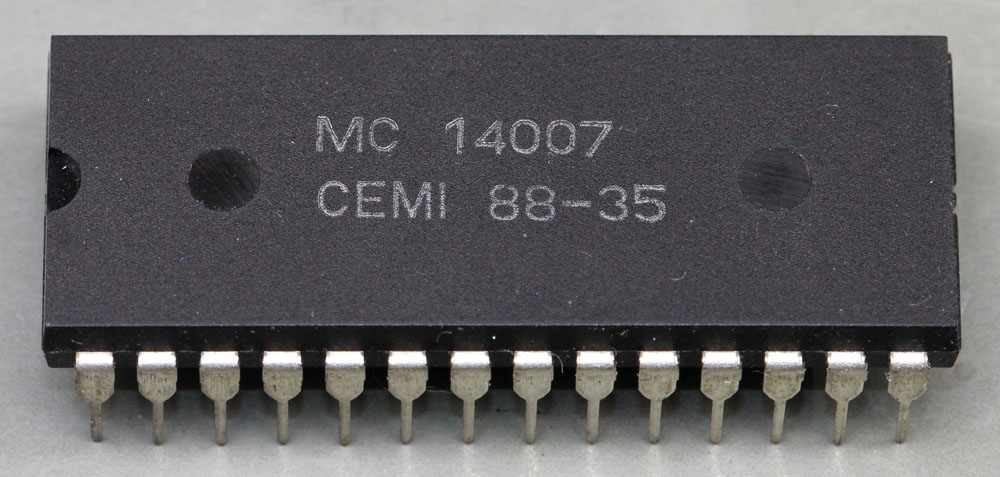

Der MC14007 ist ein Taschenrechner-Controller des polnischen Halbleiterherstellers CEMI.

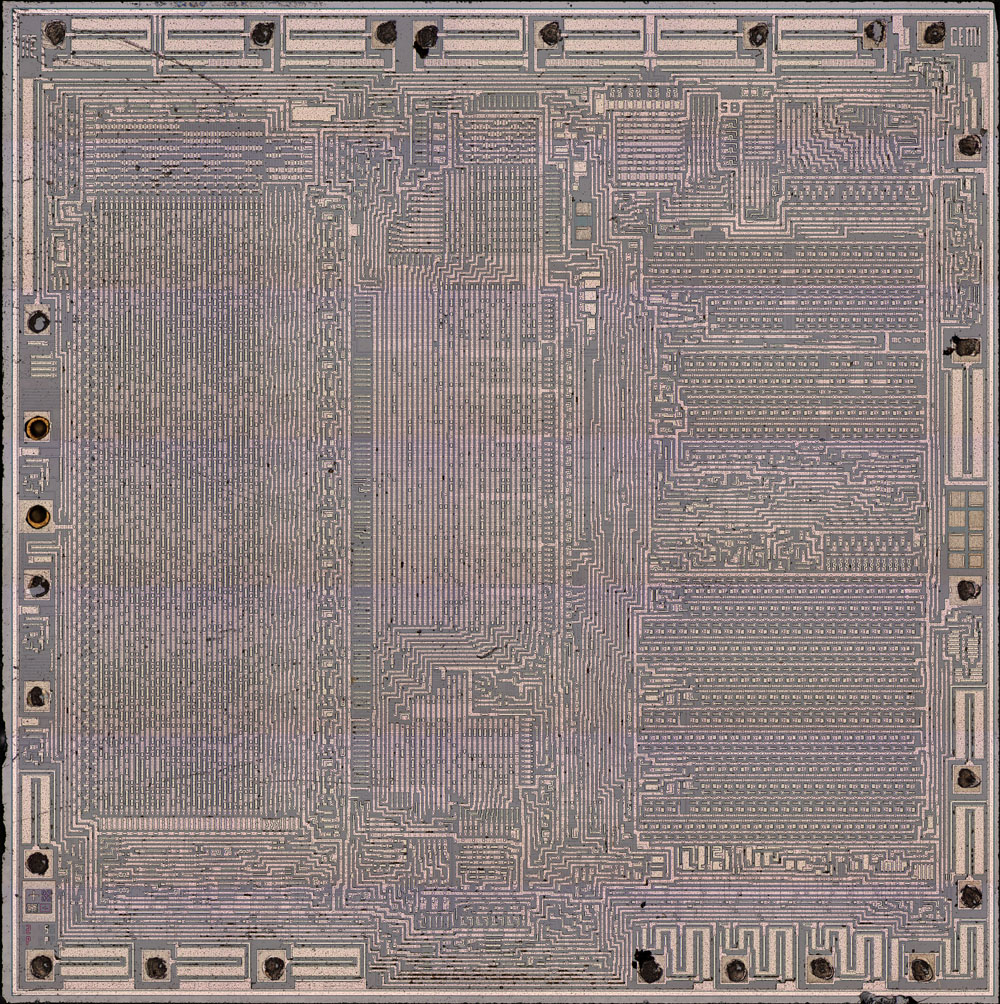

Die Kantenlänge des Dies beträgt 4,4mm. Auf der linken Seite nehmen mehrere Masken-ROM einen großen Teil der Fläche ein. Genauso prominent sind die Schieberegister auf der rechten Seite.
Dieses Bild ist auch in einer höheren Auflösung verfügbar: 158MB

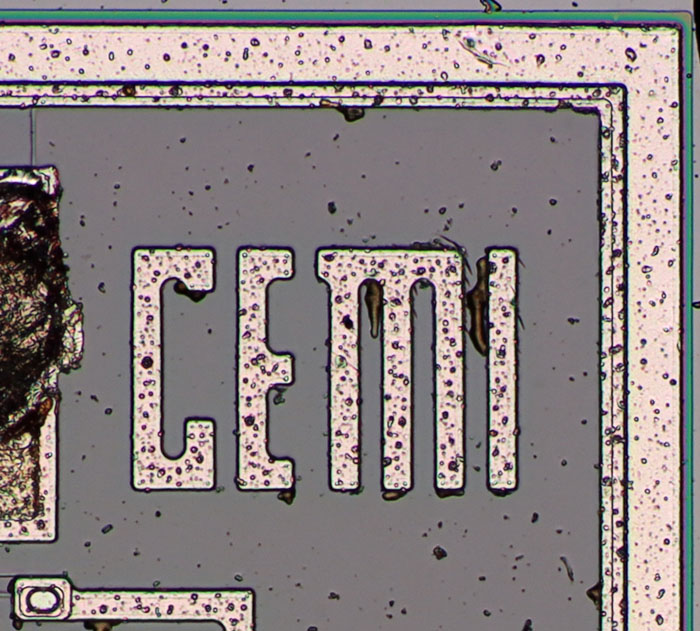

In der oberen rechten Ecke findet sich der Schriftzug CEMI.

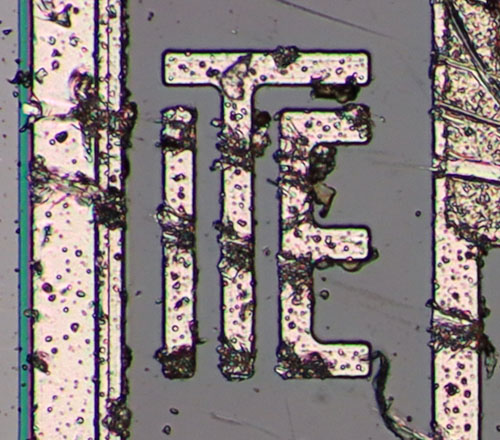

In der linken oberen Ecke ist eine Art Logo platziert, das anscheinend die Buchstaben ITE darstellen soll.

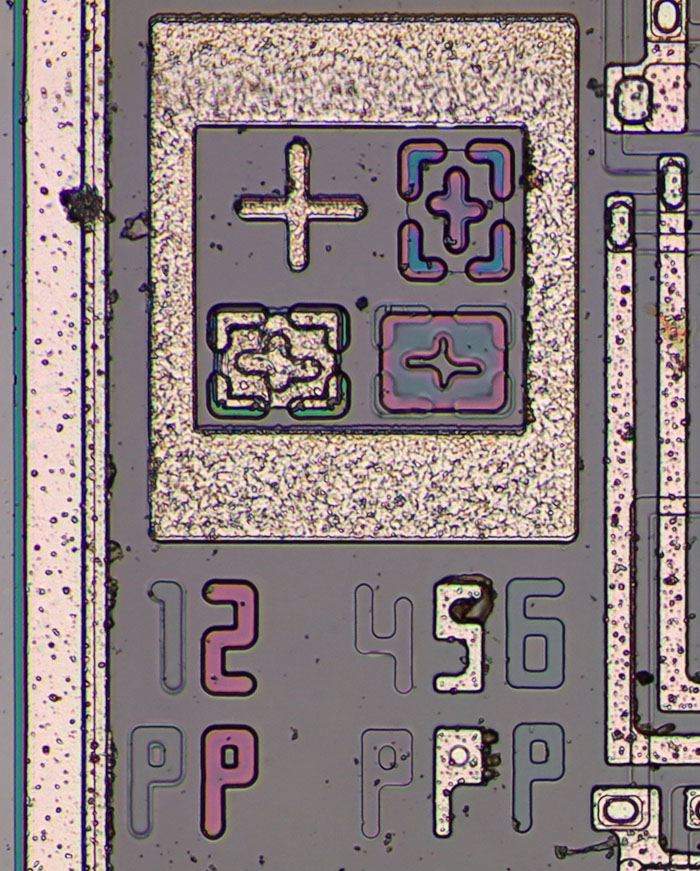

In der linken unteren Ecke hat man fünf Masken abgebildet. Die Teststrukturen erlauben es die Ausrichtung der Masken zu bewerten.

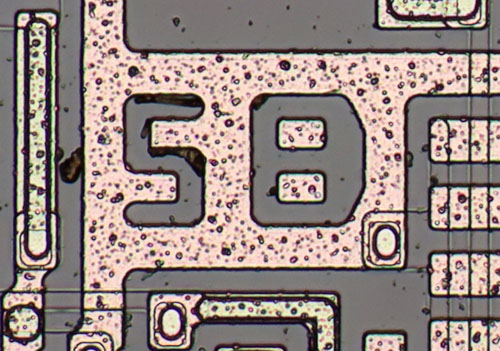

Im oberen rechten Bereich sind zwei Zeichen in die Metalllage integriert, die als 5B an eine Maskenrevision erinnern. Da sich in keiner anderen Maske eine derartige Revisionskennzeichnung findet, könnte es sich auch um die Buchstaben SB handeln, die Initialen eines Entwicklers darstellen könnten.
