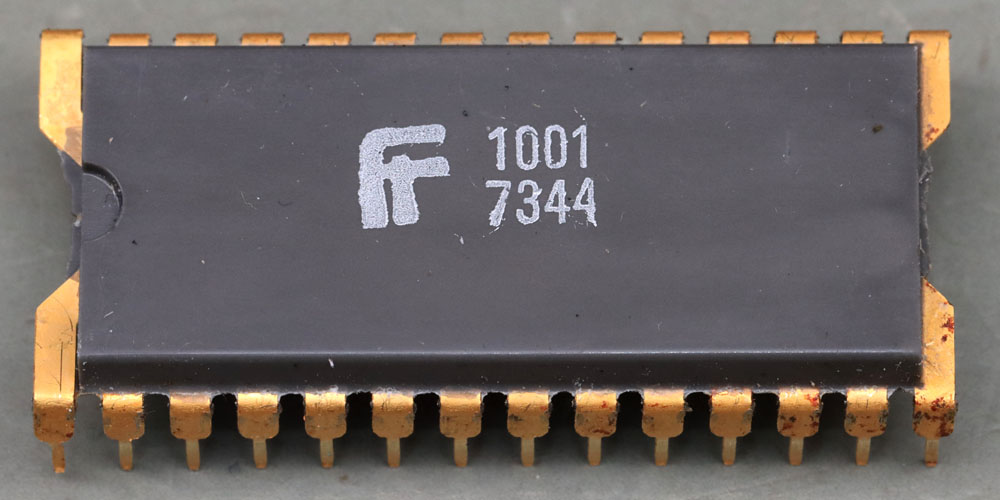

Der FR1001 ist ein Taschenrechner-Controller der amerikanischen Firma Frontier.

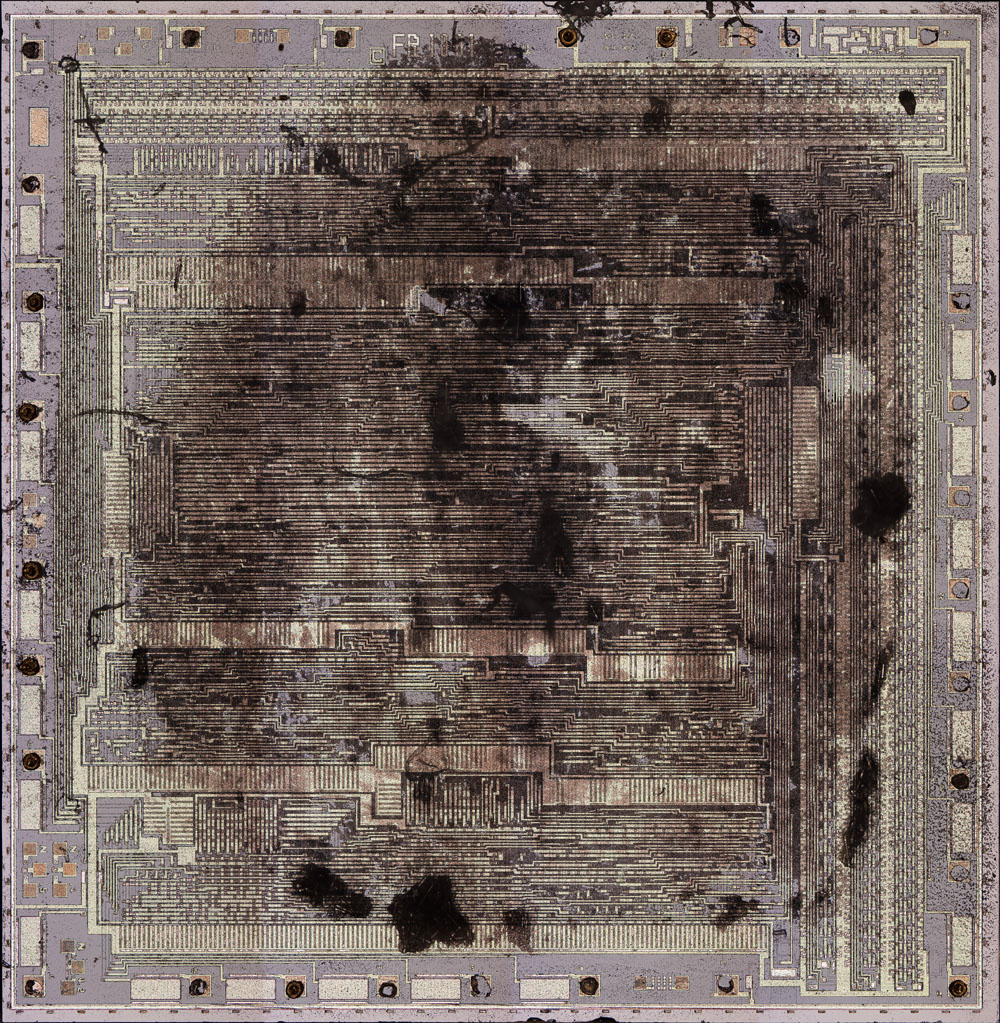

Das gräuliche Gehäusematerial hinterlässt hartnäckige Rückstände auf dem Die.

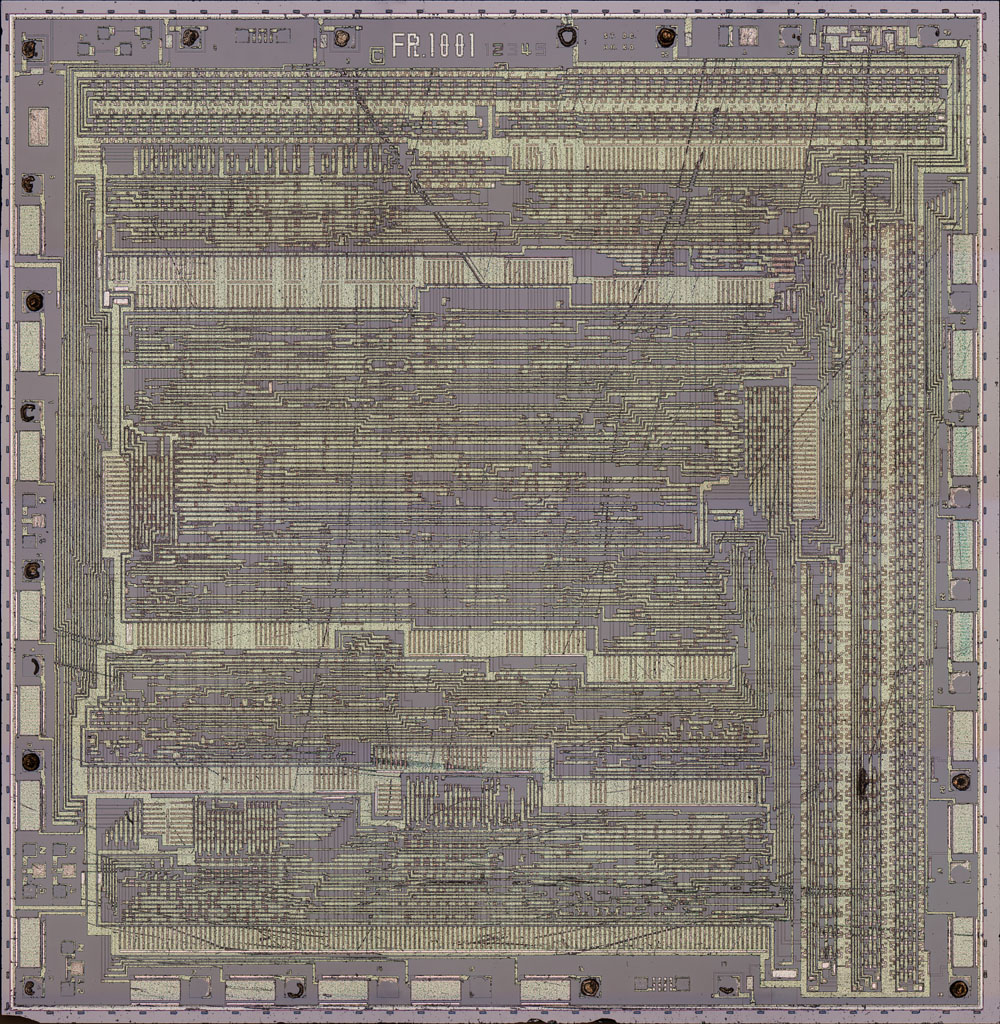

Die notwendige mechanische Reinigung hinterlässt leider einige Kratzer, die Rückstände lassen sich aber immerhin oberflächlich betrachtet vollständig entfernen. Die Abmessungen des Dies betragen 5,3mm x 5,5mm. Die großen, länglichen Elemente an der oberen und rechten Kante sind Schieberegister. Ebenso auffällig sind die breiten, hauptsächlich horizontal verlaufenden Metallstreifen, unter denen sich die Arbeitswiderstände der Logik befinden.
Dieses Bild ist auch in einer höheren Auflösung verfügbar: 125MB

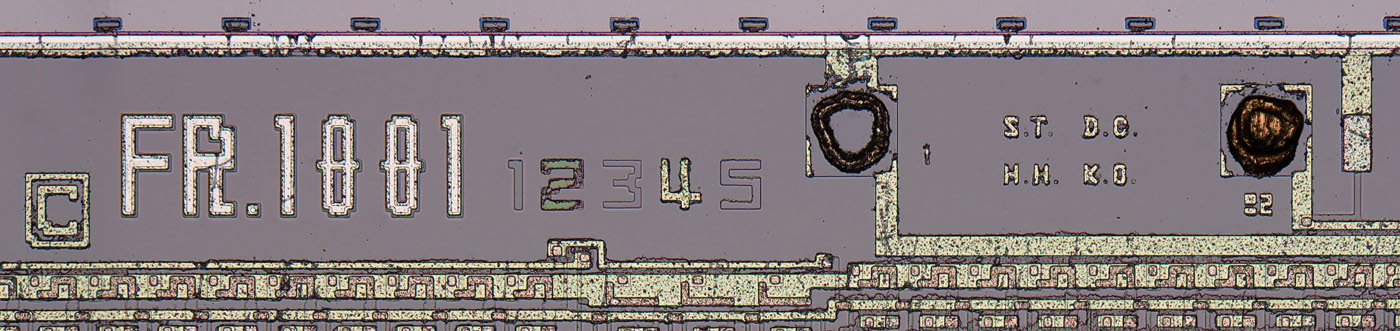

An der oberen Kante finden sich die Bezeichnung FR.1001 und fünf Masken. ST, DC, HH und KO könnten Initialen der Entwickler sein.

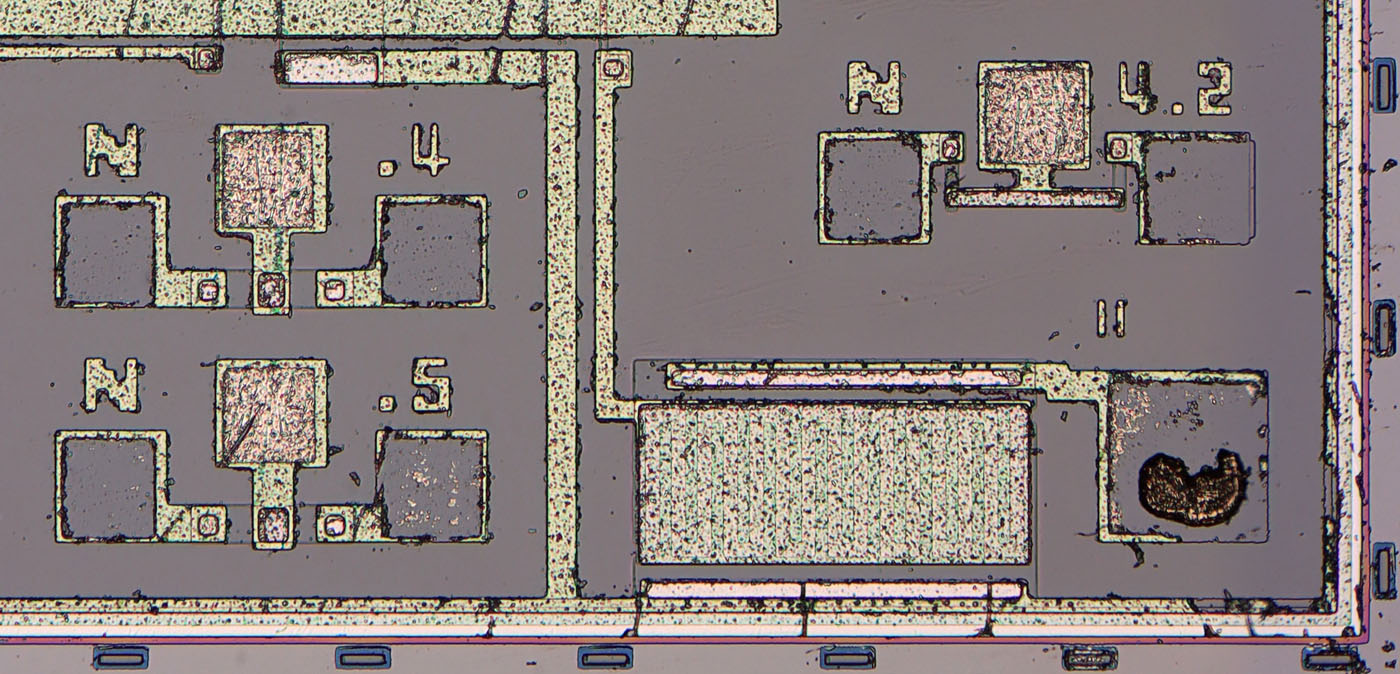

Über die Kanten hat man diverse Teststrukturen verteilt. Hier sind drei verschiedene MOSFETs zu sehen. Die Zahlen .4, .5 und 4.2 dokumentieren die Gatelängen in mil, Milliinch. Multipliziert mit 25,4 ergibt sich die Länge in Mikrometer.
