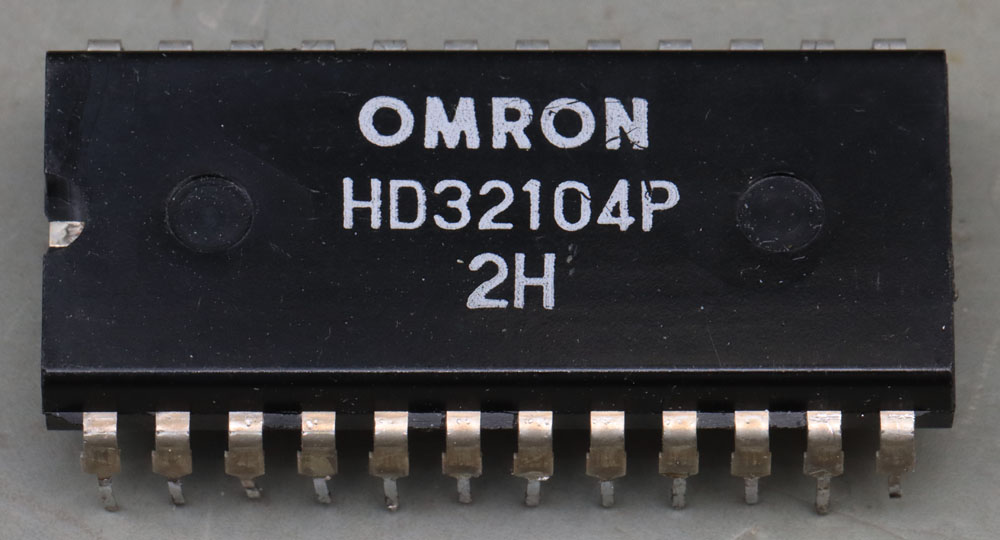

Der Omron HD32104 gehört zu einem Chipsatz mit insgesamt drei ICs, der in Omron Taschenrechnern eingesetzt wurde. Bei den anderen beiden ICs handelt es sich um den HD32105 und den HD32106. Die Buchstaben HD verraten, dass Hitachi die Bausteine gefertigt hat.

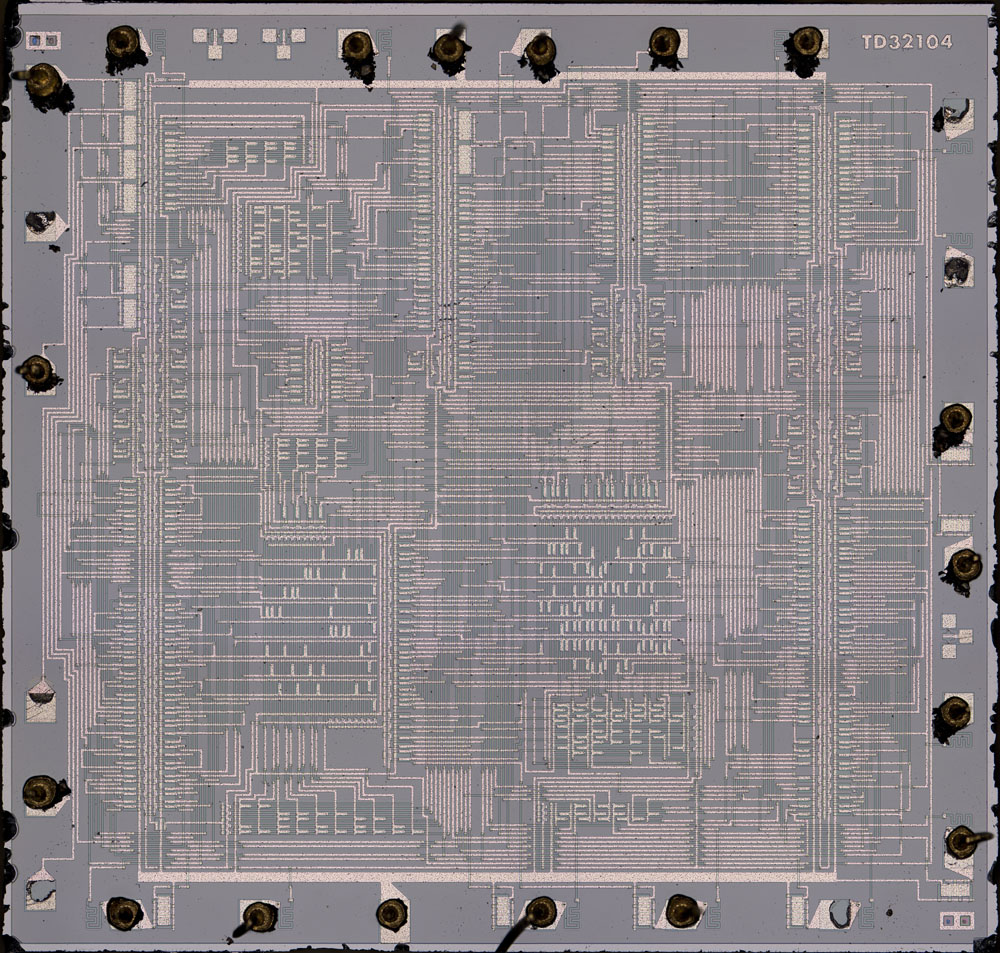

Die Kantenlänge des Dies beträgt 4,2mm x 4,0mm. Die Zeichenfolge TD32104 könnte eine interne Projektbezeichnung sein.
Dieses Bild ist auch in einer höheren Auflösung verfügbar: 50MB

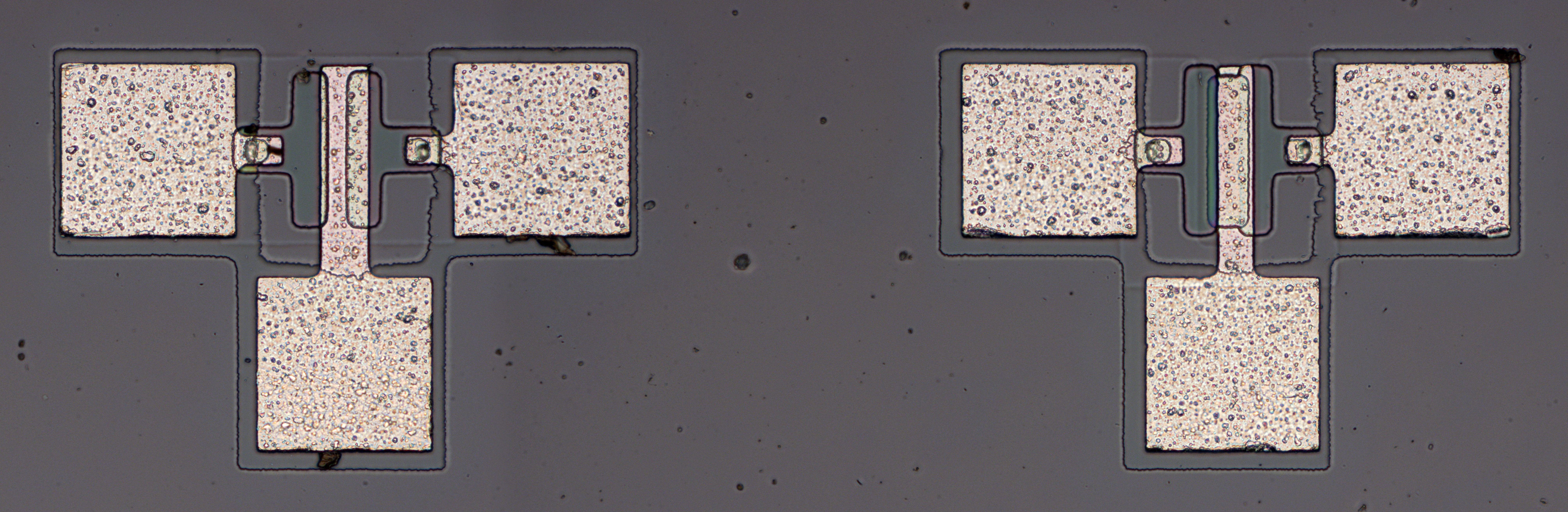

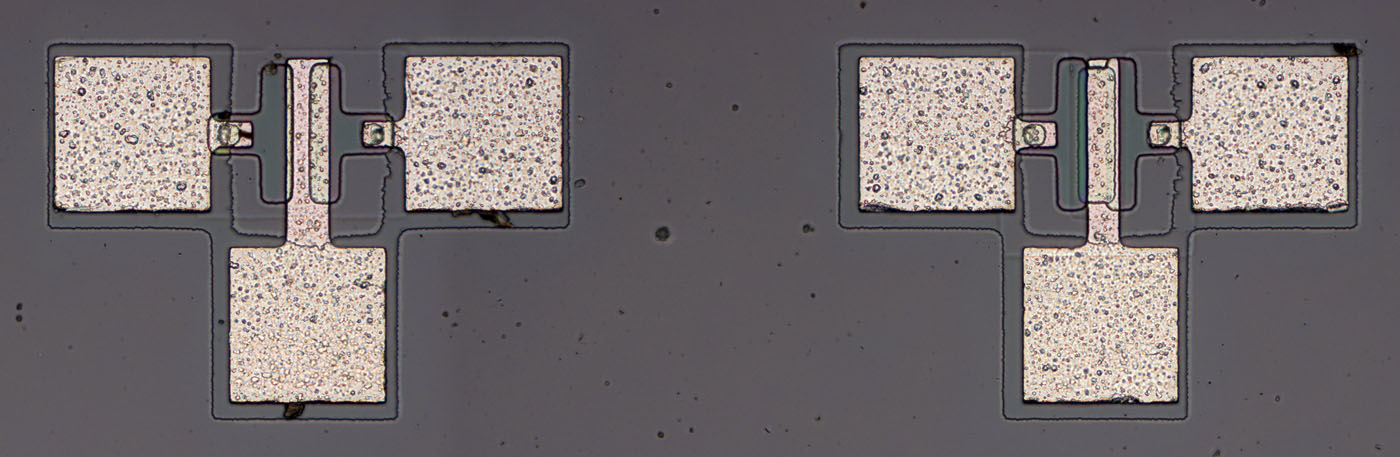

An der oberen Kante sind zwei Teststrukturen integriert. Das rechte Element stellt einen MOSFET dar. Beim linken Element fehlt das dünne Gateoxid. Dort soll der Metallstreifen die darunter liegende Isolationsschicht bestenfalls überhaupt nicht beeinflussen. Die Geometrien und Kanten sind nicht so sauber strukturiert, wie man es bei moderneren Prozessen gewohnt ist.
Dieses Bild ist auch in einer höheren Auflösung verfügbar: 6MB

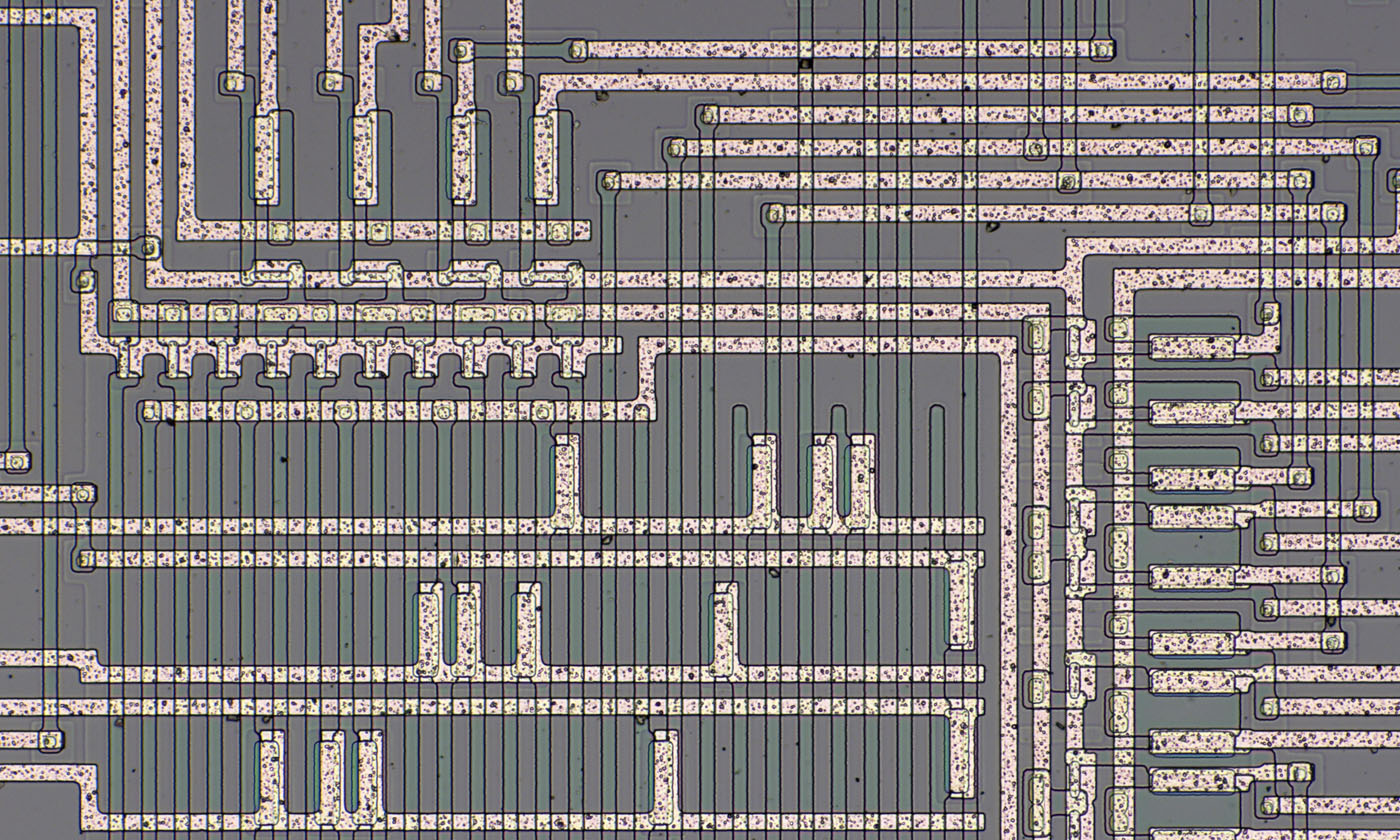

Die Logikmatrizen sind überraschend groß. Das erklärt sich durch die sehr langen Transistoren innerhalb der Matrizen.

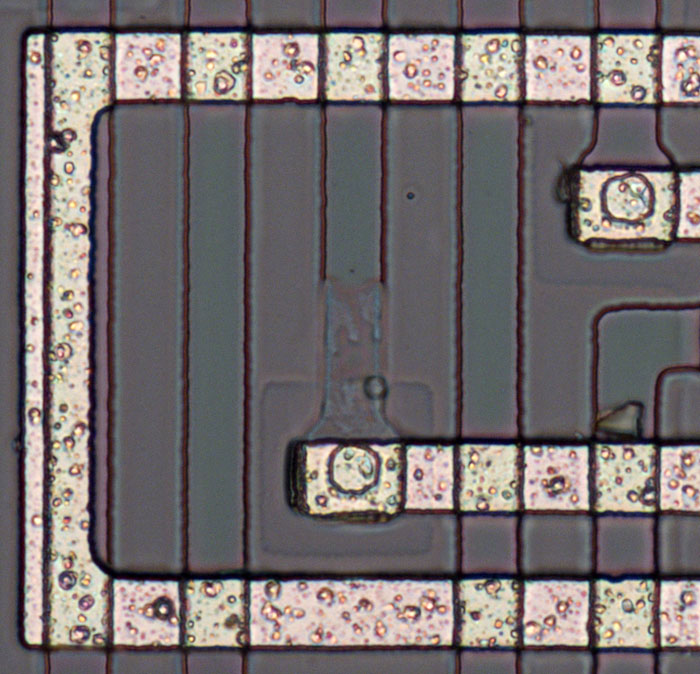

Innerhalb der Schaltung findet sich ein interessanter Fehler. Eine Leitung im Substrat scheint bei der Herstellung nicht sauber strukturiert worden zu sein.
