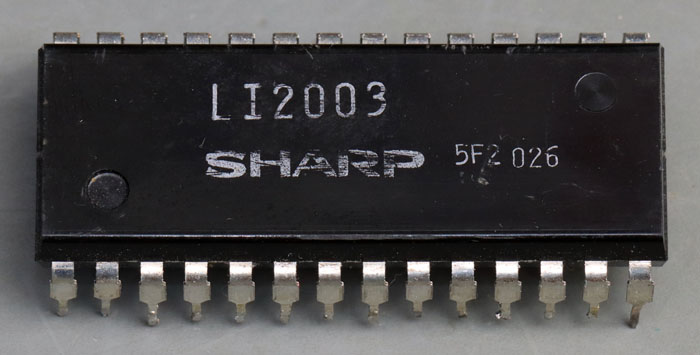

Der LI2003 ist ein von Sharp produzierter Taschenrechner-Controller.

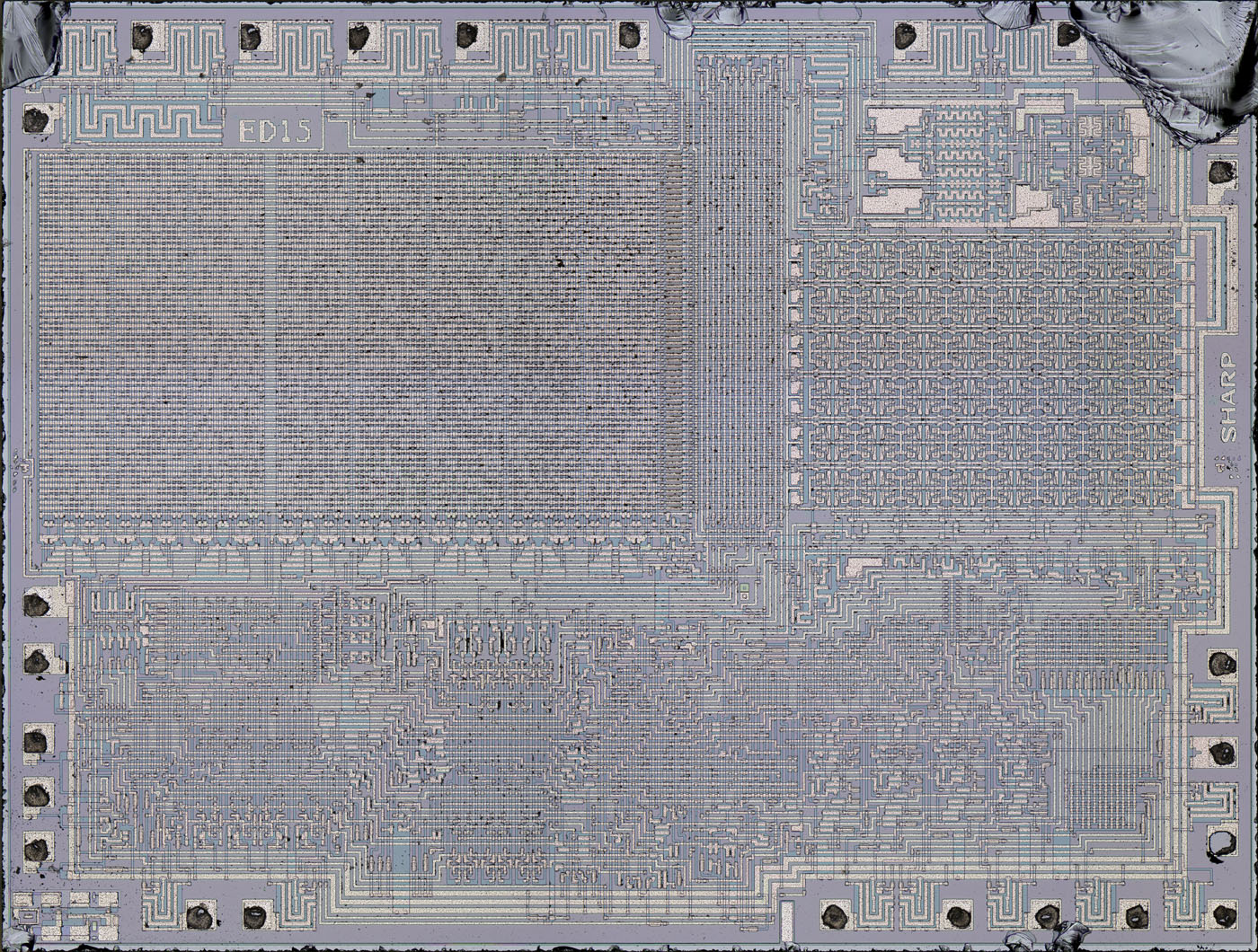

Die Abmessungen des Dies betragen 4,4mm x 3,4mm. An der rechten Kante ist ein Sharp-Schriftzug integriert. Die Zeichen ED15, oben links auf dem Die könnten eine interne Projektbezeichnung sein. Ein großer Teil des Dies ist mit Speicherflächen belegt. Links handelt es sich um einen ROM, rechts um einen RAM. Der ROM besitzt eine auffällige Zweiteilung.
Dieses Bild ist auch in einer höheren Auflösung verfügbar: 56MB

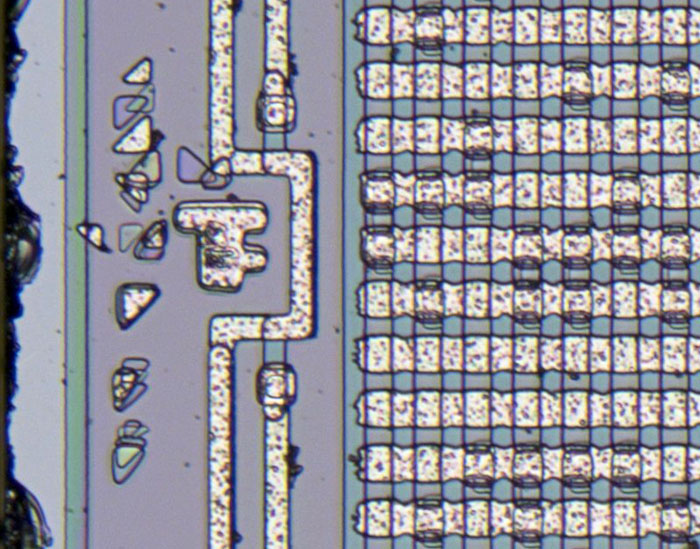

An der linken und an der rechten Kante hat man kleine, dreieckige Hilfsstrukturen integriert. Hier sind außerdem schön die Daten im ROM zu erkennen. Wo sich ein Gateoxid befindet und sich damit ein Transistor ausbildet, kann die horizontal verlaufende Metallleitung die im Substrat vertikal verlaufenden Leitungen miteinander verbinden. Wenn man rechts eine Adresse und damit eine Zeile auswählt, so gibt der Speicher an der unteren Kante die integrierten Daten aus. Da der Speicher sehr breit ist, fassen Multiplexer an der unteren Kante die Datenleitungen weiter zusammen.

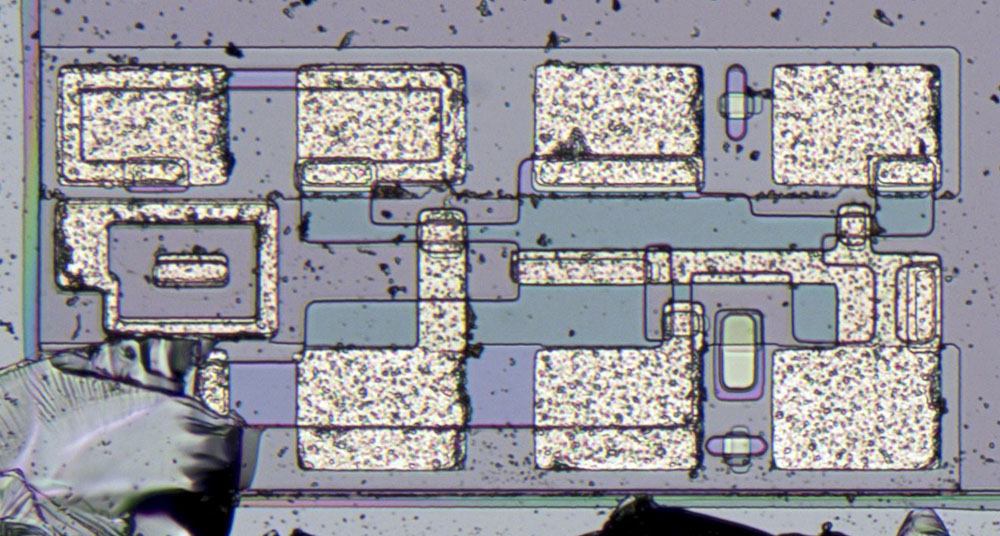

Die untere linke Ecke bietet eine Teststruktur, die verschiedene Elemente enthält. Neben den funktionalen Teststrukturen zeigen einige Elemente lediglich die Ausrichtung der Masken zueinander.

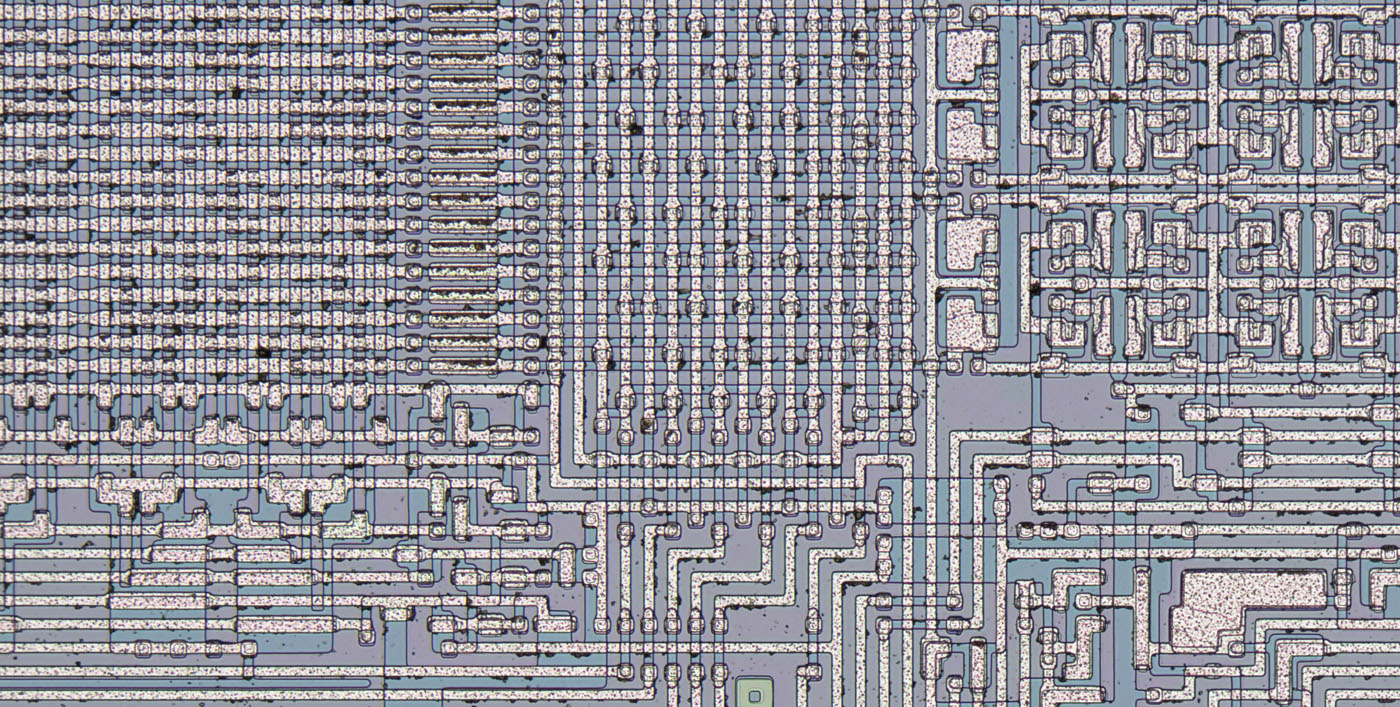

Der Adressdecoder, der sich zwischen RAM und ROM befindet, steuert beide Speicherbereiche. Der ROM nutzt alle Adressen, im RAM erreicht jede achte Adresse eine Speicherzeile.
