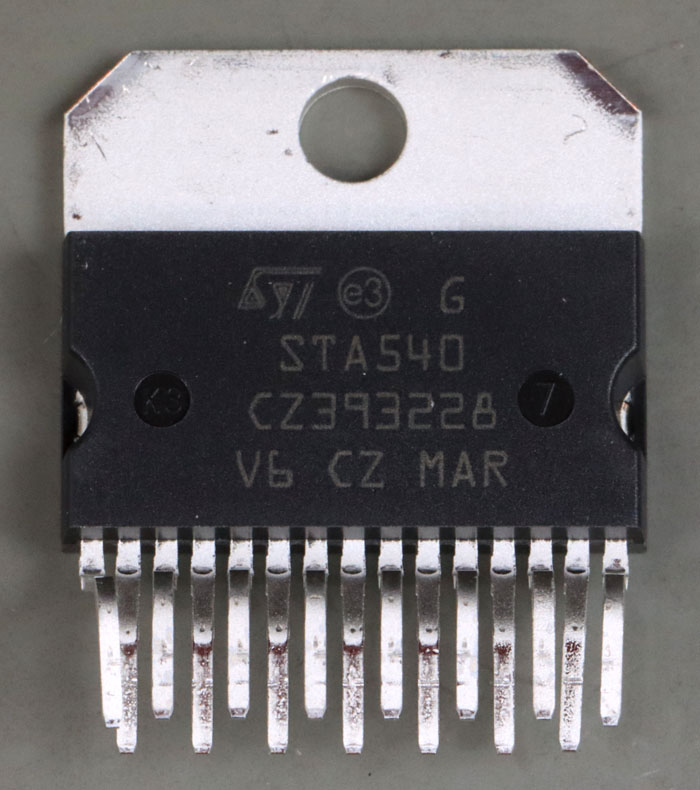

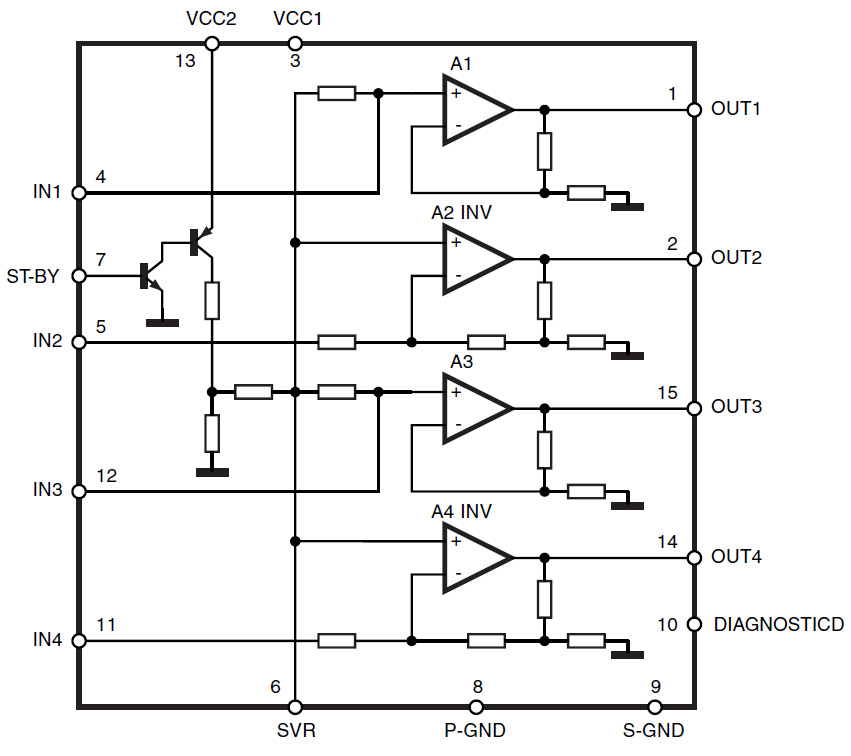

Der STA540 von ST Microelectronics ist ein vielseitig einsetzbarer Audio-Verstärker mit vier Kanälen. An 2Ω-Lasten sind Ausgangsleistungen von viermal 13W möglich (15V, 10% THD). An 4Ω sind viermal 11W spezifiziert (18V, 10% THD). Brückt man die Ausgänge so erlaubt der STA540 zweimal 38W (4Ω, 18V) beziehungsweise zweimal 34W (8Ω, 22V). Damit spart man sich dann auch die Koppelkondensatoren. Das Datenblatt legt den Fokus allgemein auf ein möglichst sparsames Design. So schlägt es unter anderem vor, einen gemeinsamen Koppelkondensator für zwei Lautsprecher zu nutzen.

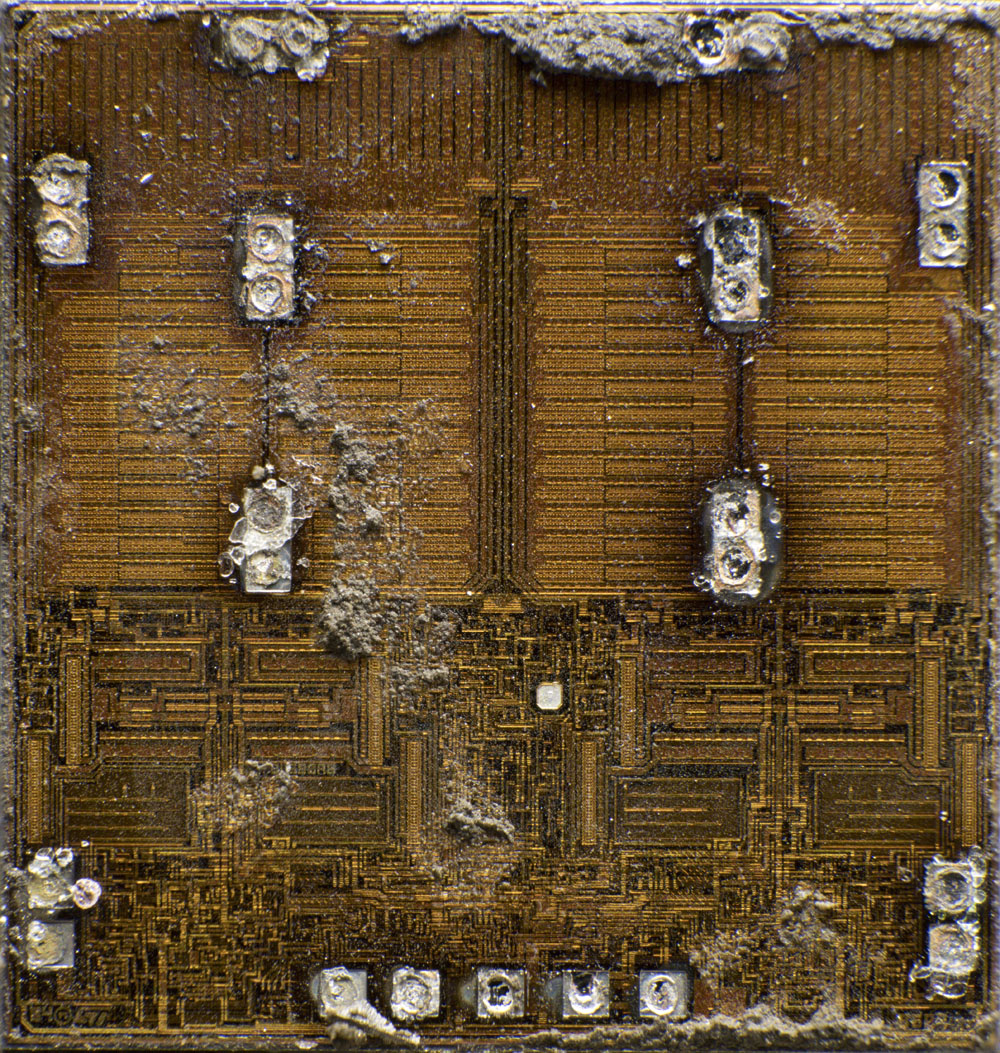

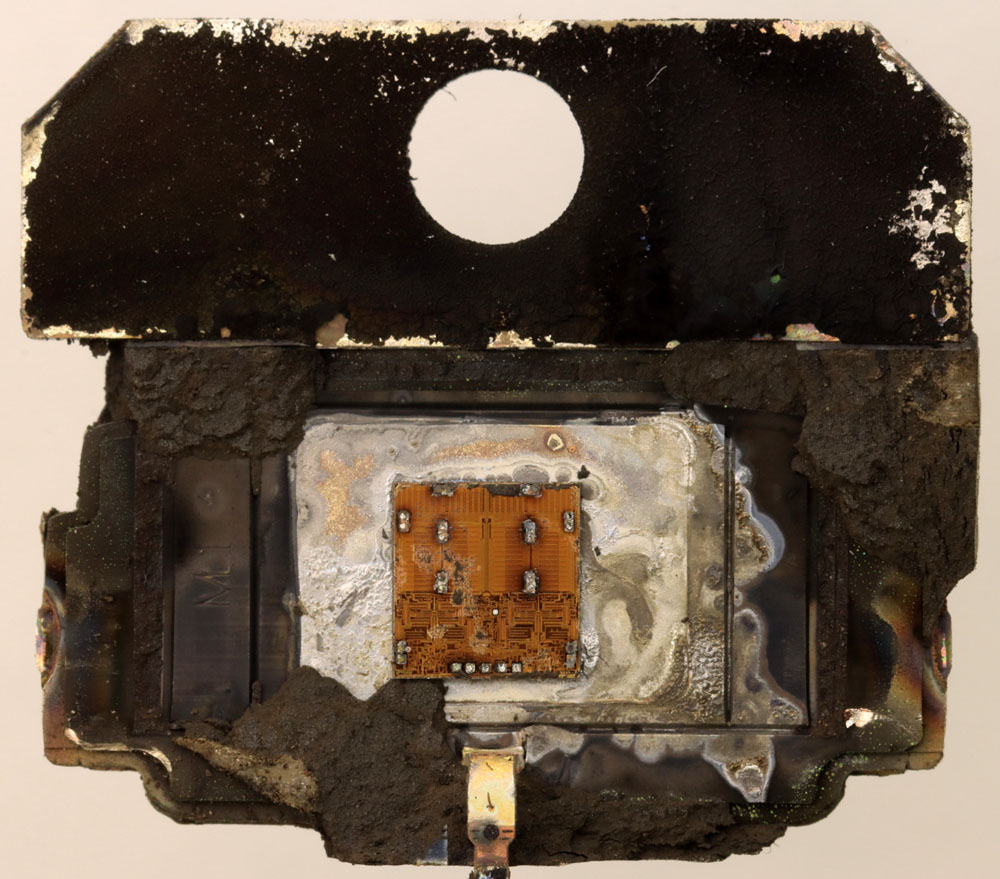

Das Die ist mit einer Polyimidschicht überzogen.

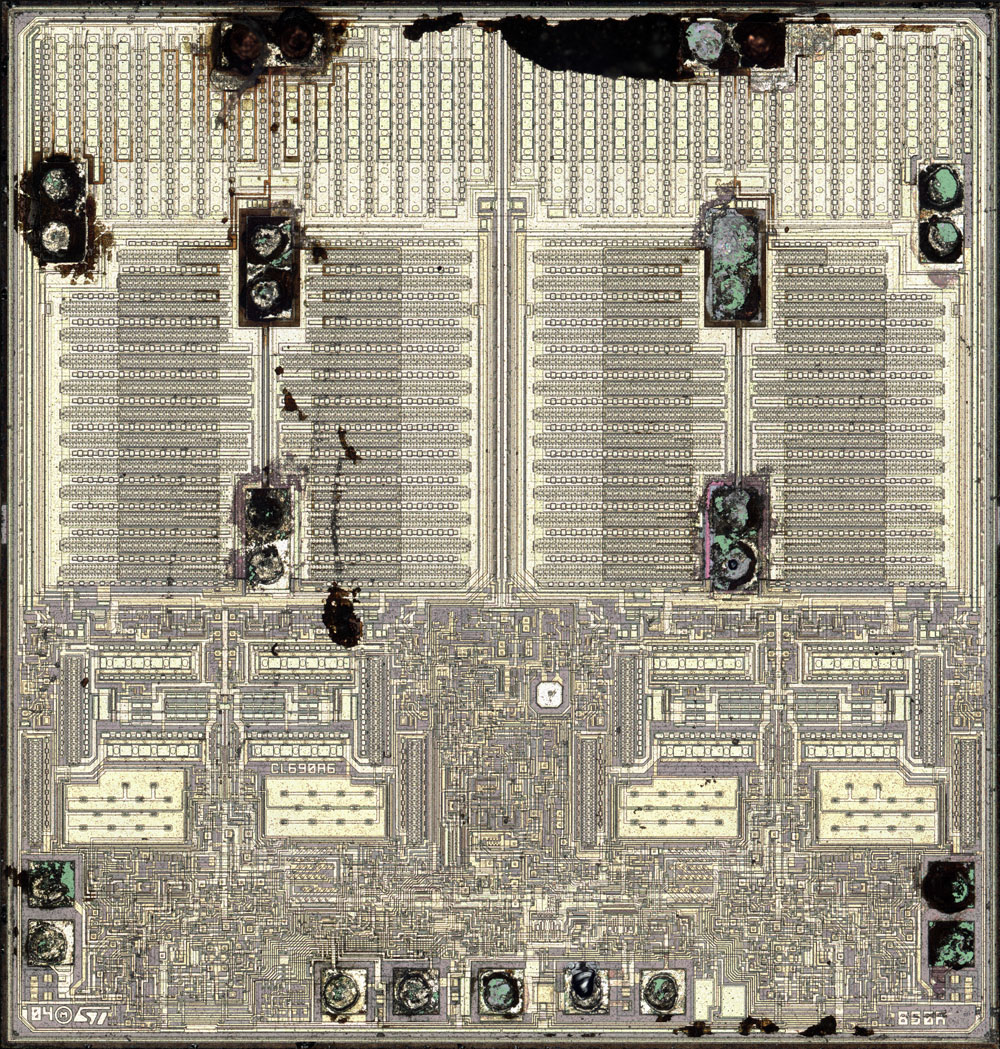

Die Abmessungen des Dies betragen 4,0mm x 4,2mm. Im oberen Bereich sind klar die Leistungstransistoren zu erkennen. Auf dem ersten Blick scheinen sich dort nur zwei Kanäle zu befinden. Es handelt sich aber tatsächlich um vier Endstufen. Auch die vier Treiber im unteren Bereich sind gut zu erkennen. Das Design stammt aus dem Jahr 2004. CL690A6 scheint die interne Projektbezeichnung zu sein.
Dieses Bild ist auch in einer höheren Auflösung verfügbar: 33MB
