Der Siemens S117A2 ist ein ASIC, der in der kleinen Wählanlage 163 eingesetzt
wurde. Bilder dieser Nebenstellenanlage finden sich auf der Seite
https://www.waehlamt-worphausen.de/kleine-waehlanlage-kwa-163-w-1-1/
Leider
reicht die Auflösung dort nicht, um den S117A2 sicher identifizieren zu können.

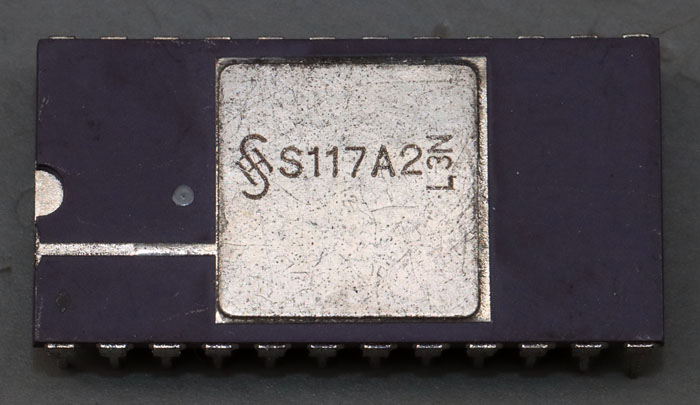

Besser erkennt man den Baustein hier:
https://www.ce.cit.tum.de/lkn/sammlung-telekommunikation/nebenstellenanlage-kwa-11/
Aus internen Unterlagen geht hervor, dass es neben der hier dokumentierten Revision A2 auch eine Revision A3 gab. Die Zeichenfolge 3N verrät, dass der Baustein im März 1979 gefertigt wurde.

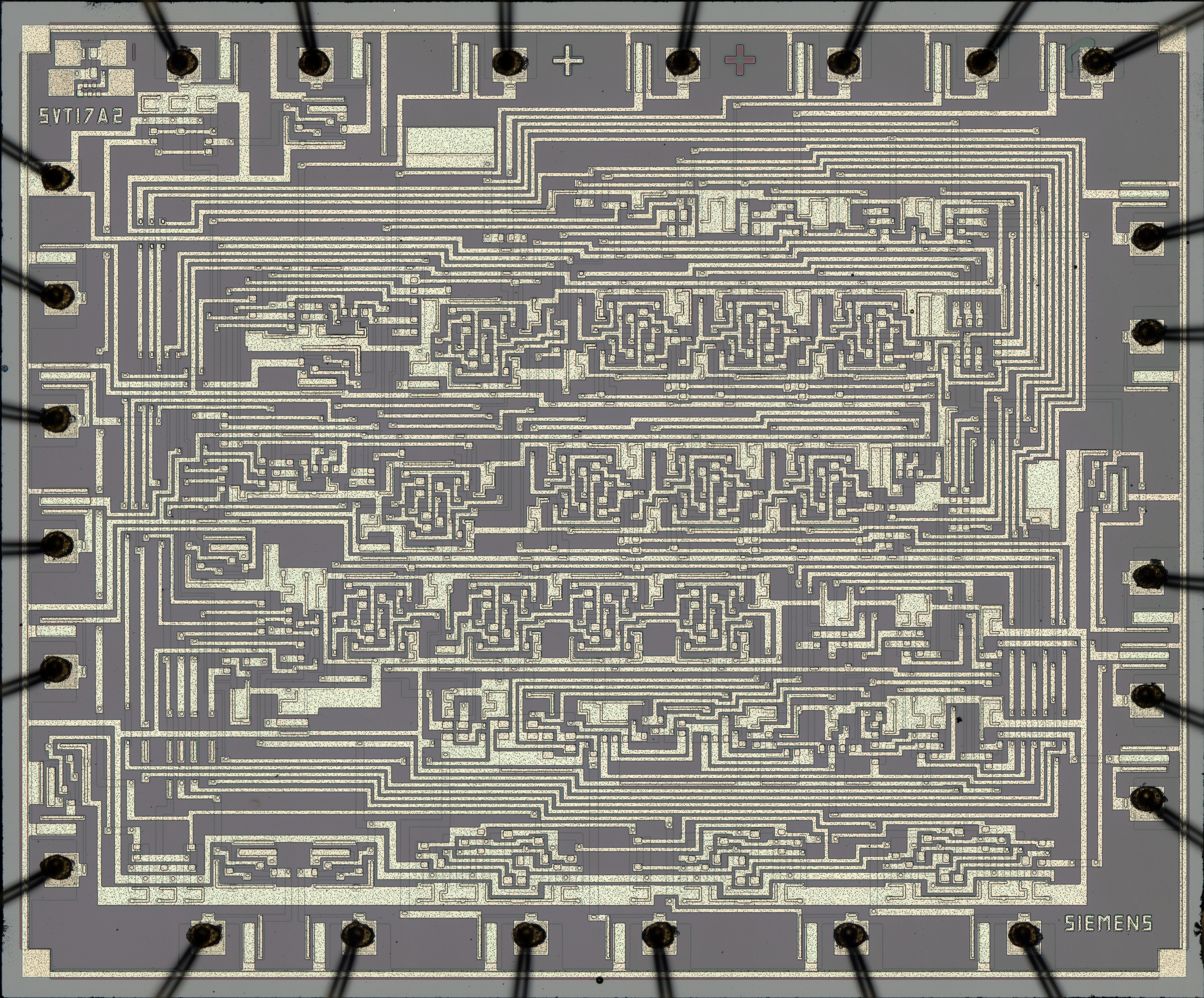

Die Abmessungen des Dies betragen 3,55mm 2,95mm. Der Siemens-Schriftzug zeigt, dass der Baustein tatsächlich von Siemens produziert wurde. In der oberen linken Ecke ist die Zeichenfolge SVT17A2 abgebildet. Siemens hat seine p-Kanal Hochvolttechnik mit der Zeichenfolge SVT gekennzeichnet.
Es scheint sich um eine alte, nicht zu komplexe Logikschaltung zu handeln. In der Mitte sind mehrere sich wiederholende Strukturen zu erkennen. Es könnte sich um eine Art Schieberegister handeln.
Dieses Bild ist auch in einer höheren Auflösung verfügbar: 14MB
