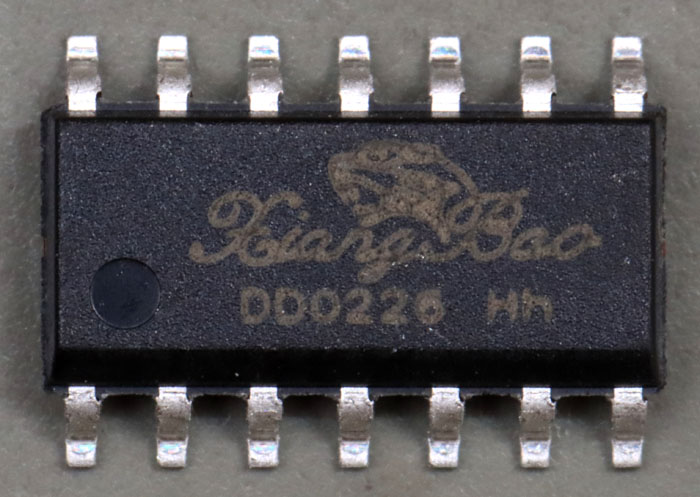

Zu obigem IC gibt es keine Hintergrundinformationen. Das Logo könnte ein Puma sein. Es existieren mehrere Firmen, die den Namen Xiang Bao tragen. Zu keiner lässt sich der Baustein zuordnen.

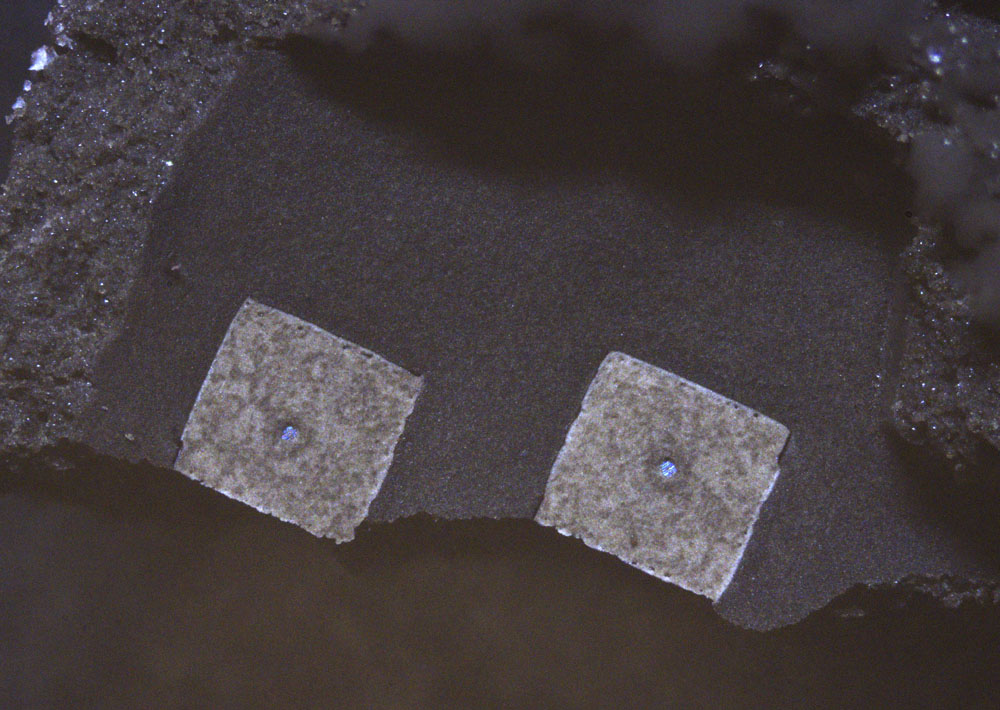

Im Gehäuse sind zwei integrierte Schaltkreise enthalten.

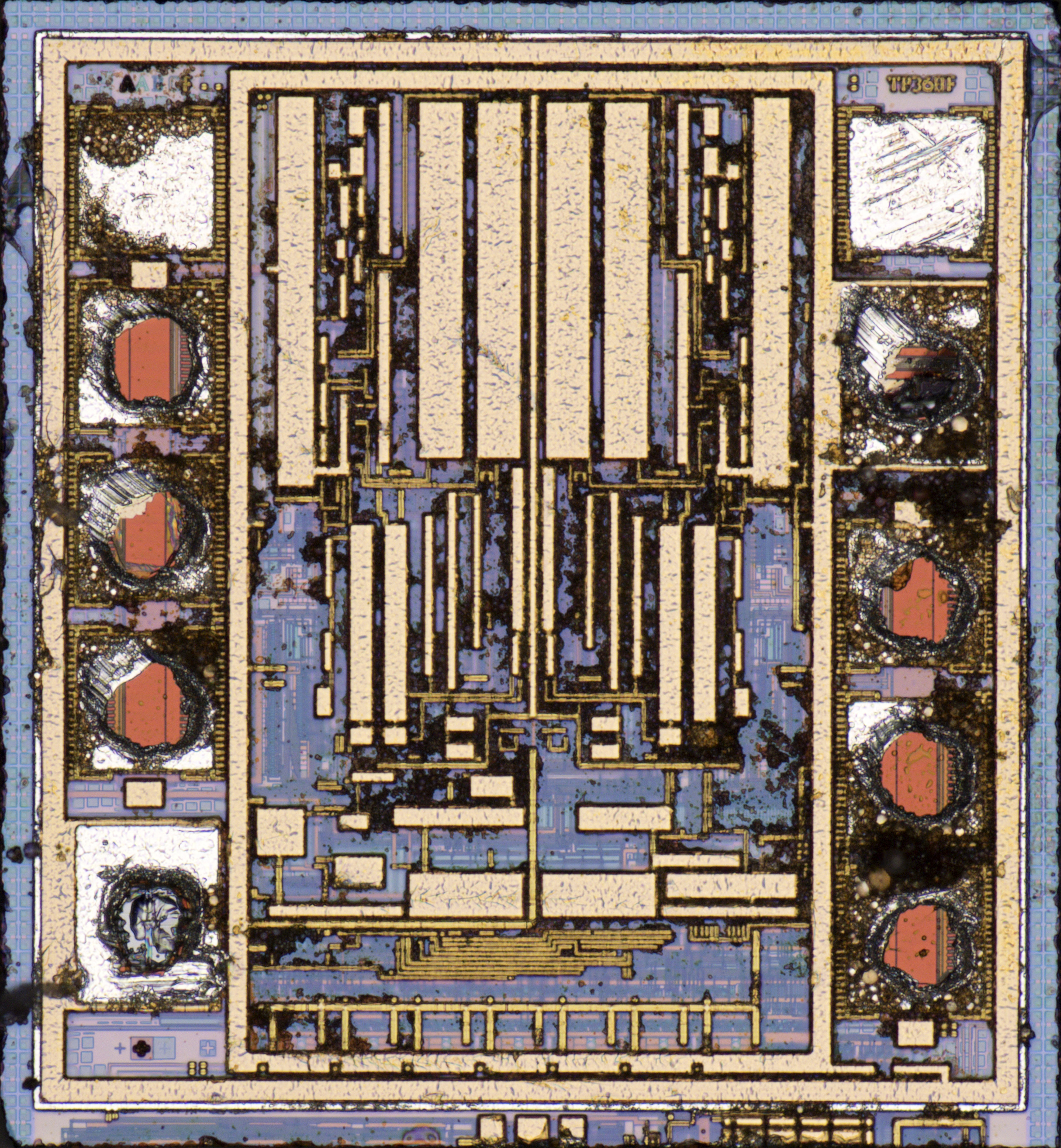

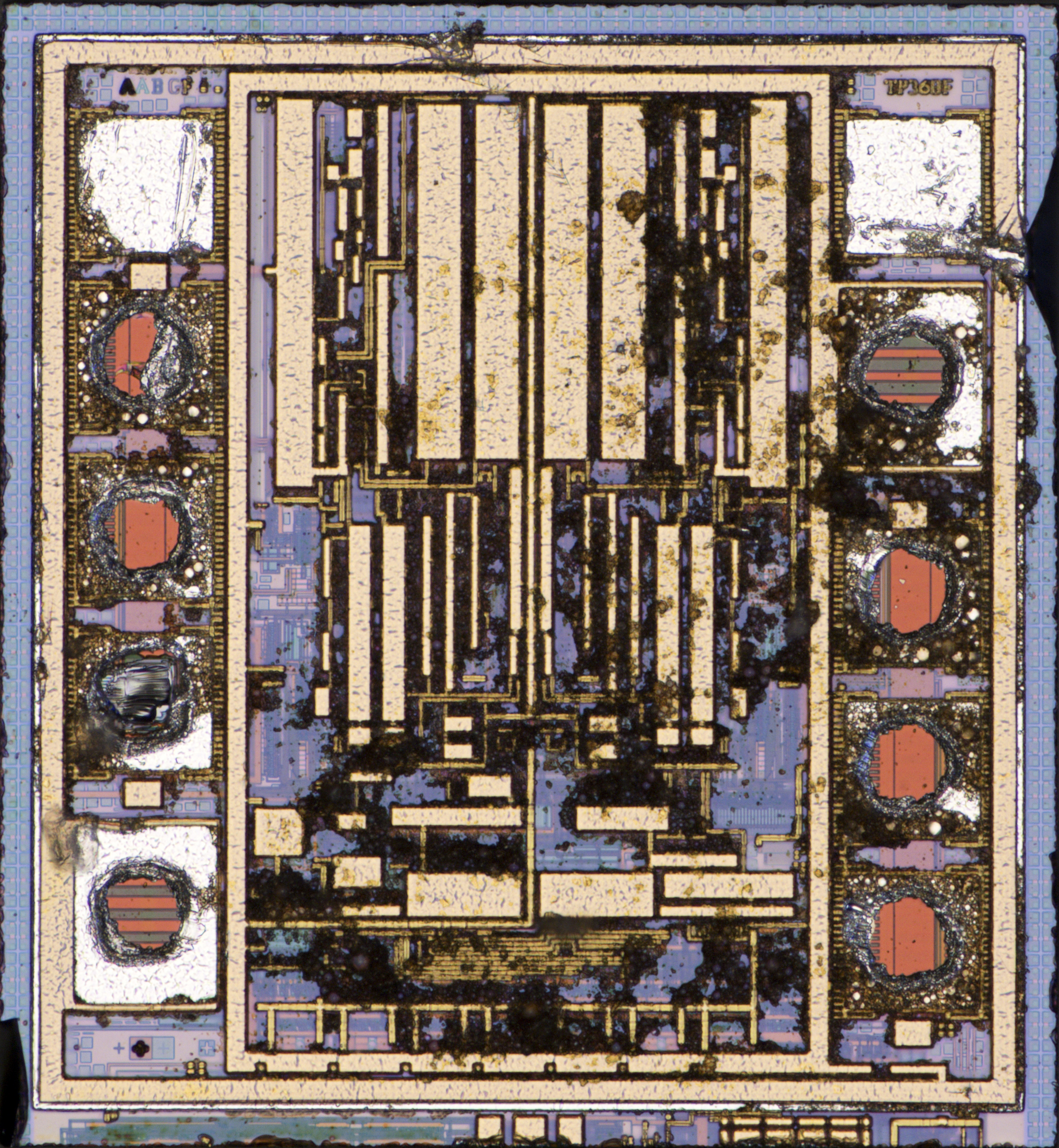

Es zeigt sich, dass zweimal der gleiche Schaltkreis in das Gehäuse eingebaut wurde. Die Abmessungen betragen jeweils 0,48mm x 0,52mm. Auf den Strukturen ist einiges an Verschmutzung zurückgeblieben. Die Strukturen wären aber sowieso zu klein, um sie im Detail zu analysieren. Es könnte sich um zwei Doppel-Operationsverstärker handeln. Die Metalllage lässt vermuten, dass im oberen Bereich eine Schaltung zweimal gleich aufgebaut ist. Die Bondpads für die Versorgung der Schaltung sind eindeutig zu erkennen. Sie kontaktieren die Rahmenstrukturen. Daneben sind links und rechts jeweils drei Bondpads mit den Pins verbunden, was zu zwei Eingängen und einem Ausgang passen würde. Die nicht kontaktierten Bondpads könnten dann Optionen für einen Offset-Abgleich darstellen.
Diese Bilder sind auch in höherer Auflösung verfügbar: 3MB, 3MB

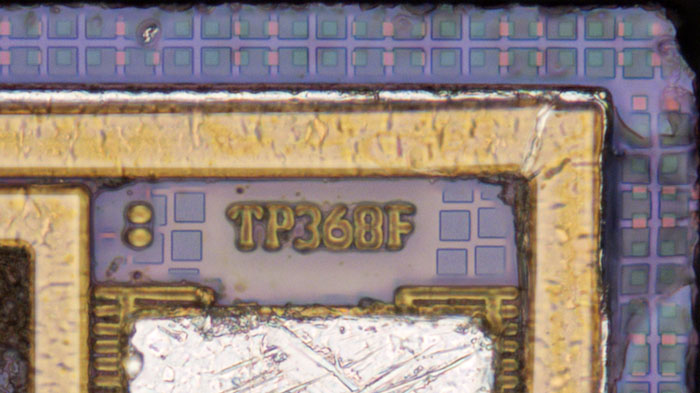

In der oberen rechten Ecke des Dies ist die Zeichenfolge TP368F abgebildet. Das würde für die Firma 3PEAK sprechen, die unter anderem Operationsverstärker wie zum Beispiel den TP2274 vertreibt.
