Apexmic APM32

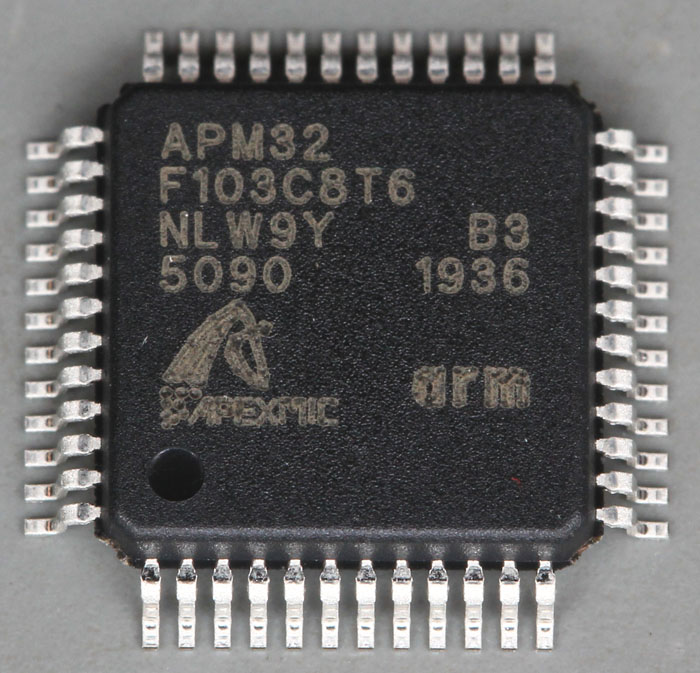

APM32F103C8T6

Der chinesische Hersteller Apex Microelectronics oder Apexmic fertigt einen Clon des STM32 unter der Bezeichnung APM32F103C8T6.

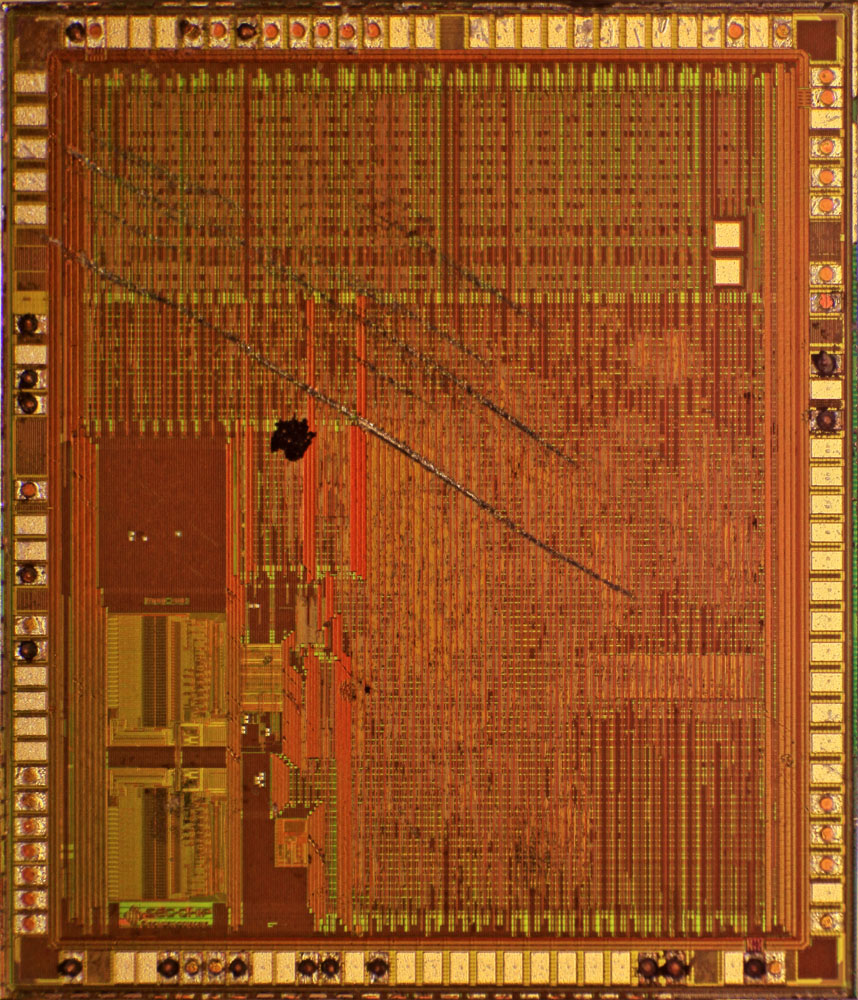

APM32F103C8T6 Die

Das Die erinnert entfernt an den CSK32 / CS32. Auch hier sind im oberen rechten Bereich zwei Testpads platziert.

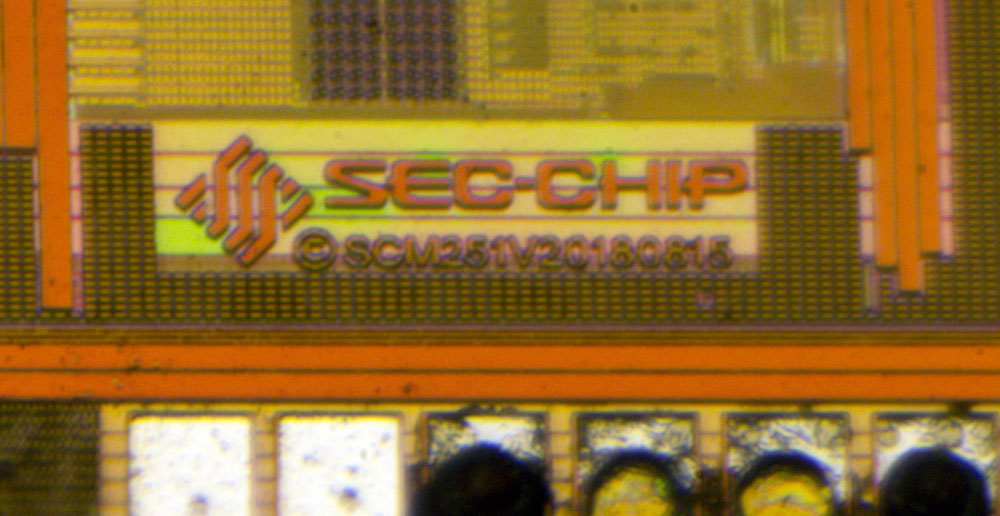

APM32F103C8T6 Die Detail SEC-Chip

In der unteren linken Ecke sind das Logo von SEC-CHIP und die Bezeichnung SCM251V20180815 abgebildet.
SEC-Chip ist eine chinesische Firma, die mit Apexmic zusammenarbeitet. Ansonsten lässt sich über SEC-Chip kaum etwas herausfinden.

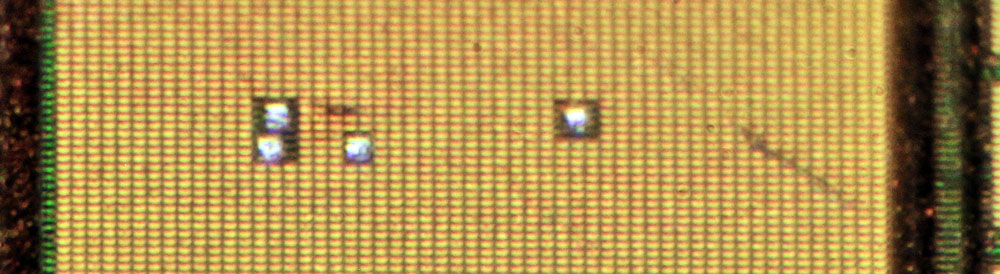

APM32F103C8T6 Die Detail

Innerhalb des Chips sind einige recht kleine, silberne Punkte zu erkennen. Auch wenn sie für normale Testpunkte zu klein sind erwecken sie den Eindruck, dass sie tiefer liegende Potentiale erreichbar machen.

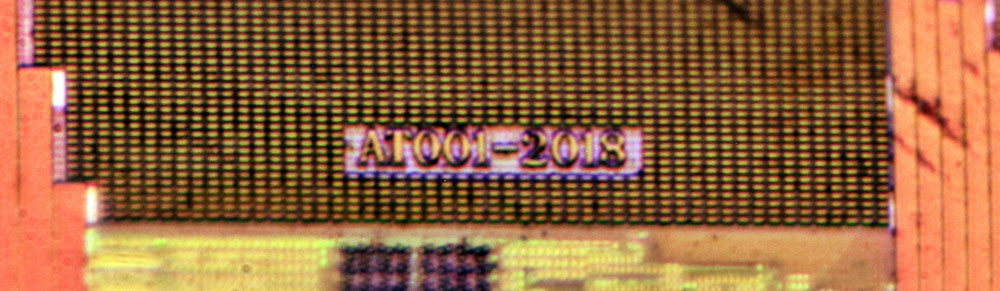

APM32F103C8T6 Die Detail

Oberhalb des SEC-CHIP-Schriftzugs findet sich noch die Bezeichnung AT001-2018.
