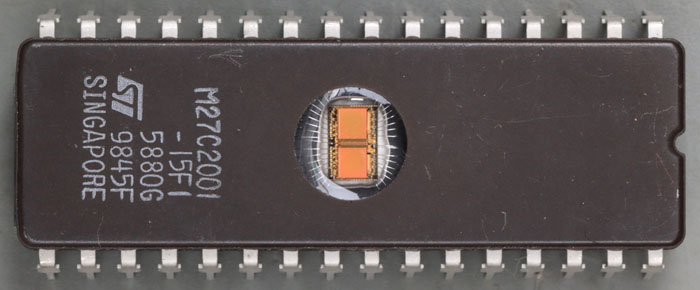

Der M27C2001 ist ein 256kB großer UV-EPROM von ST Microelectronics.

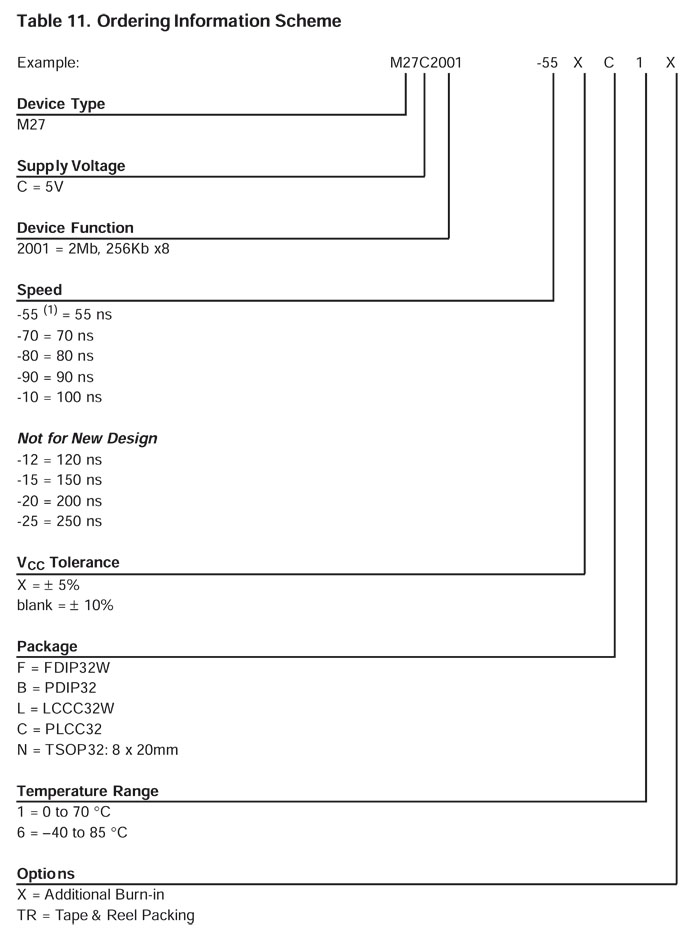

Das Datenblatt erläutert ausführlich die Bedeutung der Beschriftung. M27 ist die Speicherfamilie. Das C spezifiziert die Versorgungspannung. Darauf folgt die Speichergröße. Der hier vorliegende Speicher zählt zu einer älteren Generation mit einer Zugriffszeit von 150ns. Zuletzt ist noch der Gehäusetyp und der Betriebstemperaturbereich in der Typbezeichnung fixiert.

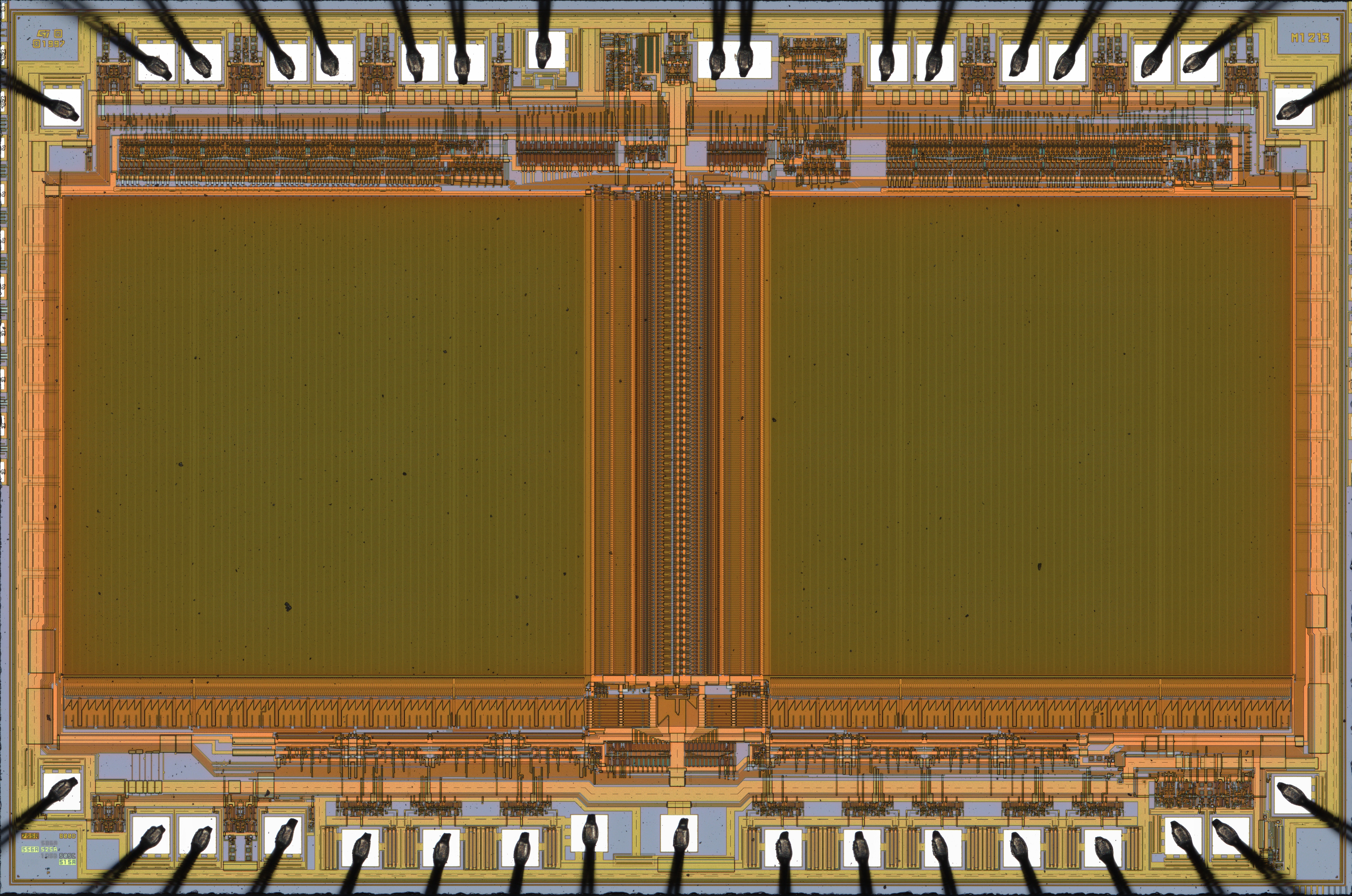

Die Abmessungen des Dies betragen 4,7mm x 3,1mm. Auffällig ist die orange erscheinende Oberfläche. Ein derart altes Design nutzte höchstwahrscheinlich noch kein Kupfer in der Metalllage. Vielleicht ergibt sich die Farbe durch die Passivierung.
Dieses Bild ist auch in einer höheren Auflösung verfügbar: 18MB

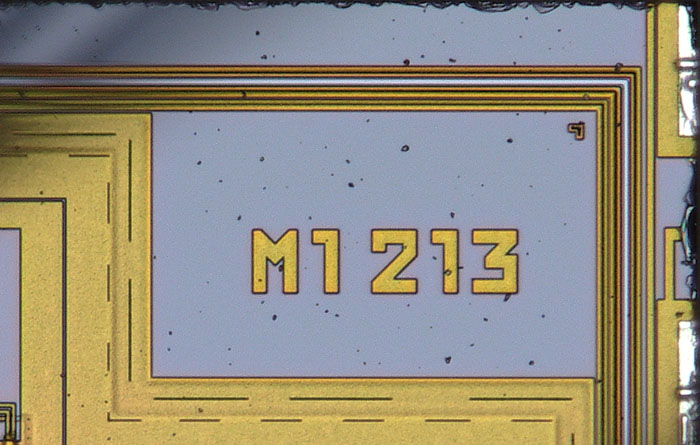

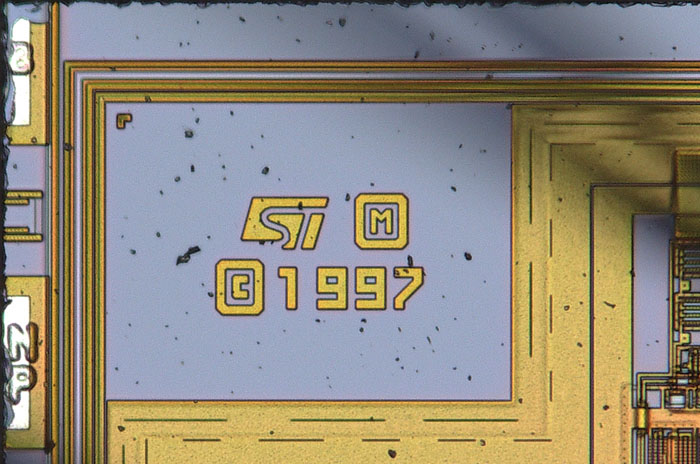

Das Design stammt aus dem Jahr 1997. M1 213 könnte eine interne Bezeichnung sein.

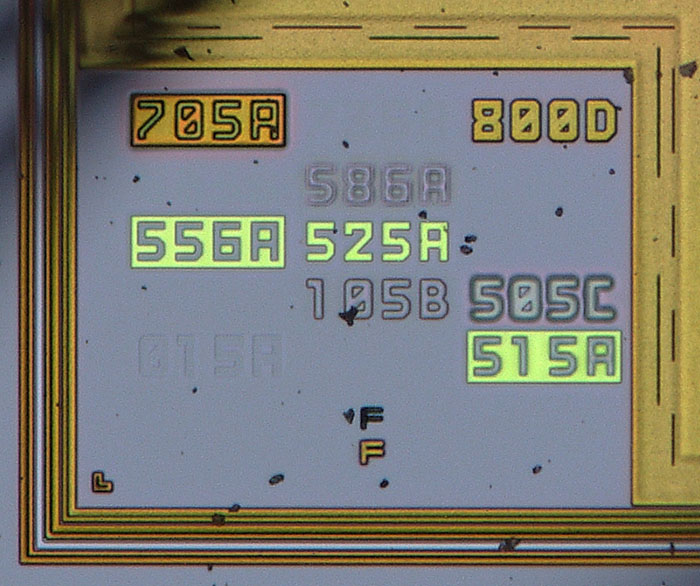

In der unteren linken Ecke sind neun Masken zu erkennen.
Die Strukturen sind zu klein, um sie vollständig auflösen zu können. Die Strukturen zeigen deutliche Unebenheit, die sich durch die inhomogenen Strukturen in den verschiedenen Lagen ergeben.
