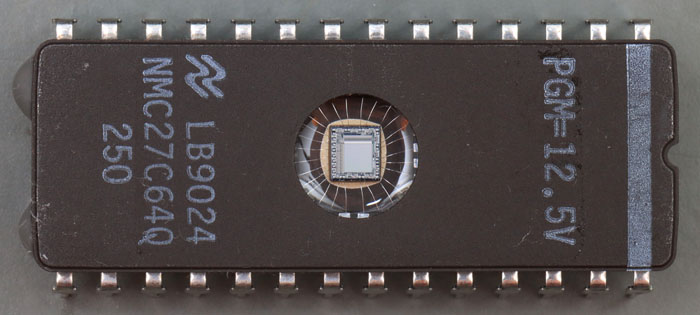

Der NMC27C64 ist ein UV-EPROM von National Semiconductor. Der Baustein bietet eine Speichertiefe von 8kB.

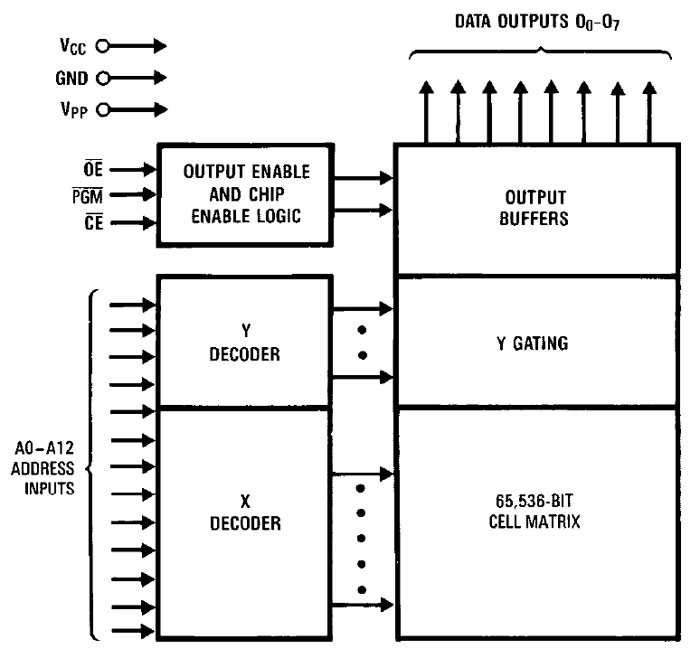

Das Blockschaltbild im Datenblatt zeigt den Aufbau des EPROM.

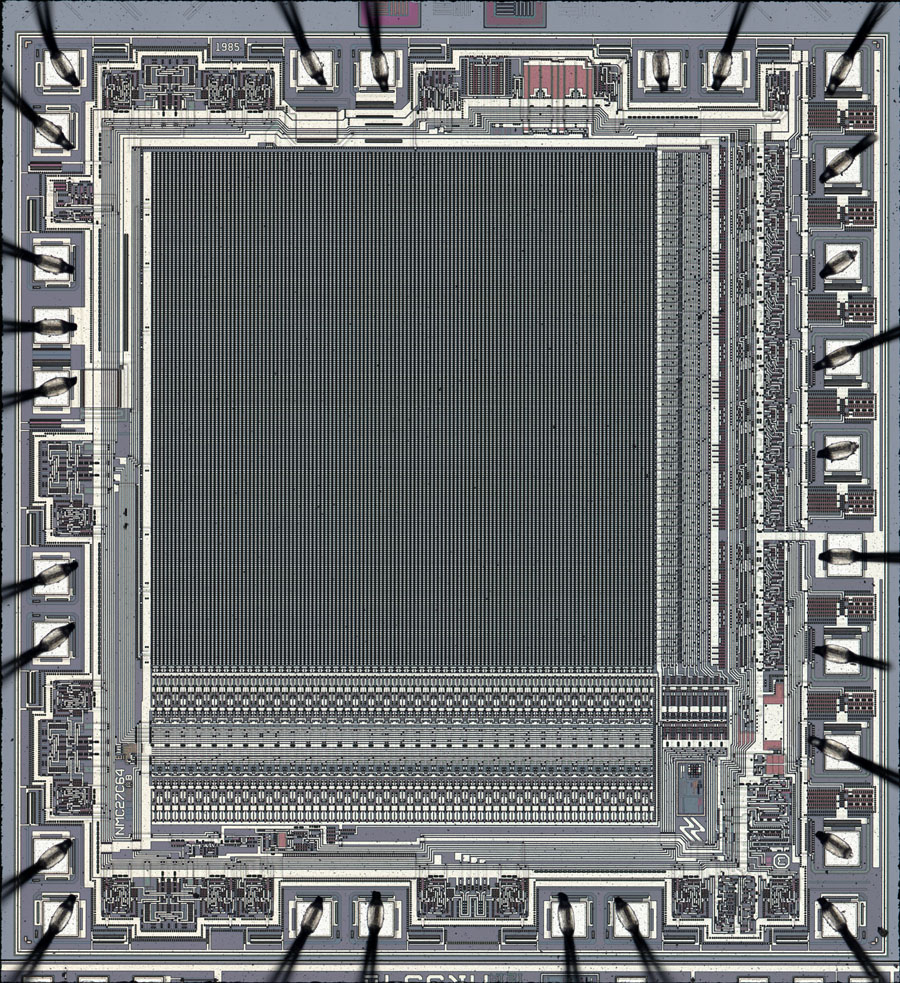

Die Abmessungen des Dies betragen 2,9mm x 3,2mm. Die einzelnen Funktionsblöcke sind gut zu erkennen. An der rechten Kante befinden sich die Endstufen der Datenschnittstelle. Zwischen den anderen Bondpads erfolgt die Auswertung der Adresssignale. Der Speicherbereich besitzt 256 Spalten und 256 Zeilen. An der unteren Kante erfolgt die Auswahl der Spalte. An der rechten Kante des Speichers erfolgt die Auswahl und die Auswertung der adressierten acht Speicherzellen. Über die Schaltung an der rechten Kante erfolgt ebenfalls das Beschreiben der Speicherzellen.
Dieses Bild ist auch in einer höheren Auflösung verfügbar: 36MB

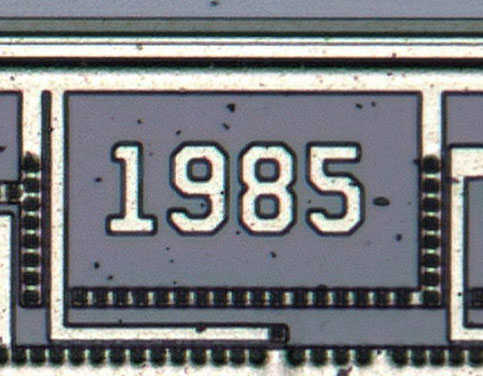

An der oberen Kante zeigt sich, dass das Design aus dem Jahr 1985 stammt.

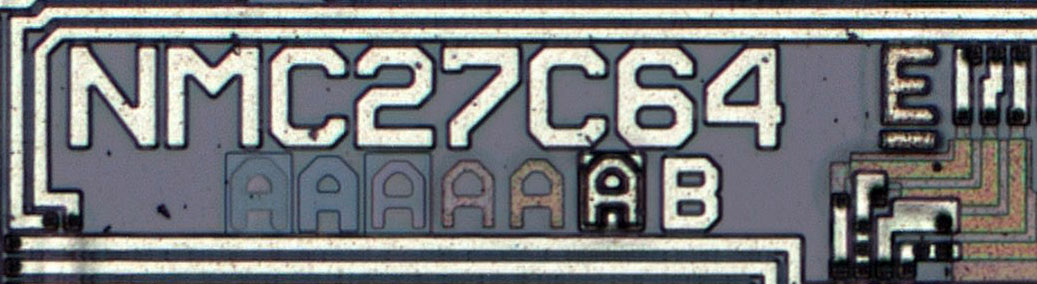

Das E hinter der Bezeichnung könnte für eine fünfte Revision des Designs stehen. National Semiconductor nutzte oft Buchstaben am Ende der Typbezeichnung als Revisionszähler.
In der zweiten Zeile sind die Revisionen der verwendeten Masken abgebildet. Die Revisionen der Masken werden üblicherweise zurückgesetzt, wenn das komplette Design auf eine neue Revision hochgezogen wird. Es scheinen sieben Masken zum Einsatz gekommen zu sein. Das Datenblatt gibt an, dass der Prozess zwei Polysiliziumlagen bietet. Das passt zur optischen Erscheinung der Strukturen auf dem Die.

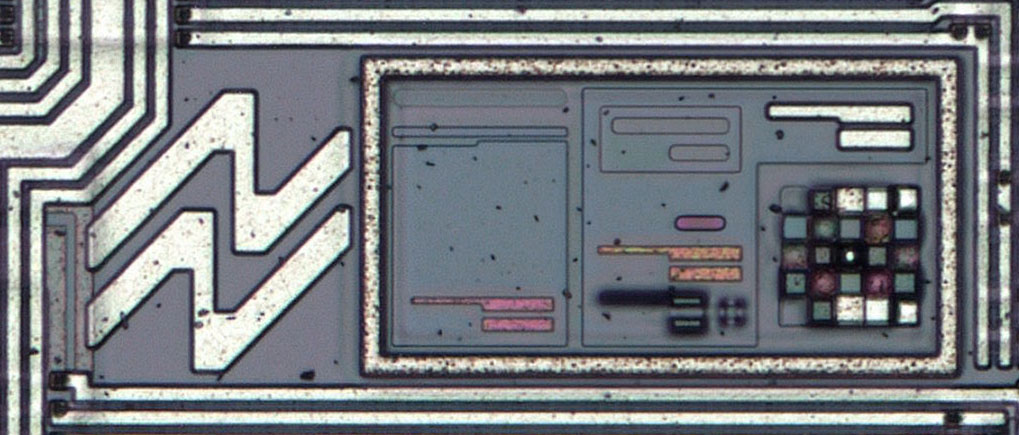

Neben dem National Semiconductor Logo zeigen einige Strukturen die optische Leistungsfähigkeit des Prozesses. Die kleinen Quadrate könnten Ätzmarker sein, die es ermöglichen während der Herstellung den Fortschritt der einzelnen Prozesse zu bewerten.

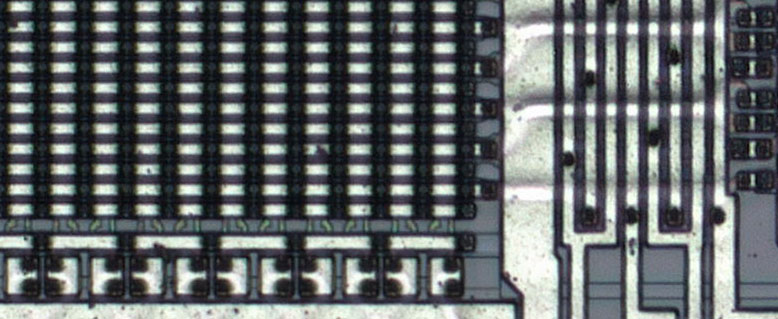

Die Leitungen, die in den Speicherbereich führen sind gerade noch zu erkennen. Die Strukturen der Speicherzellen selbst werden durch die Metalllage verdeckt.
