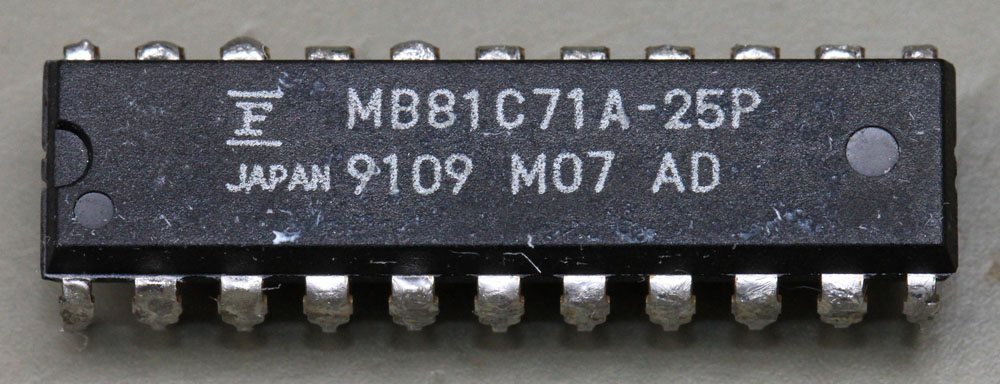

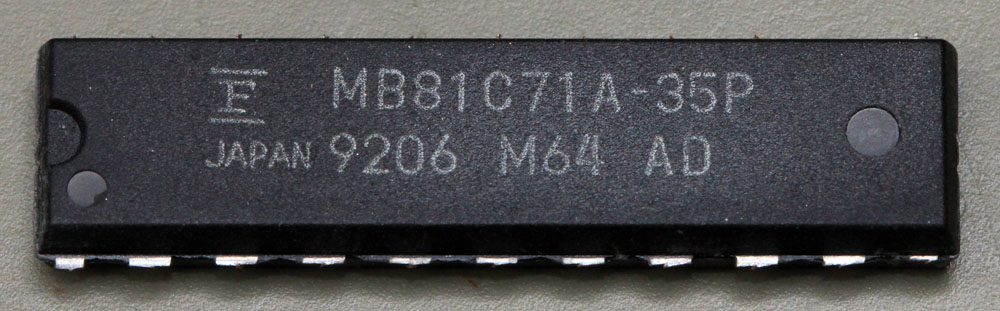

Der Fujitsu MB81C71 ist ein SRAM mit einer Speichertiefe von 64kBit. Hier ist die A-Variante zu sehen, die mit Zugriffszeiten von 25ns und 35ns verfügbar war. Es existiert auch ein vermutlich älteres Design ohne den Buchstaben A. Diese Version bietet nur Zugriffszeiten von 45ns und 55ns.

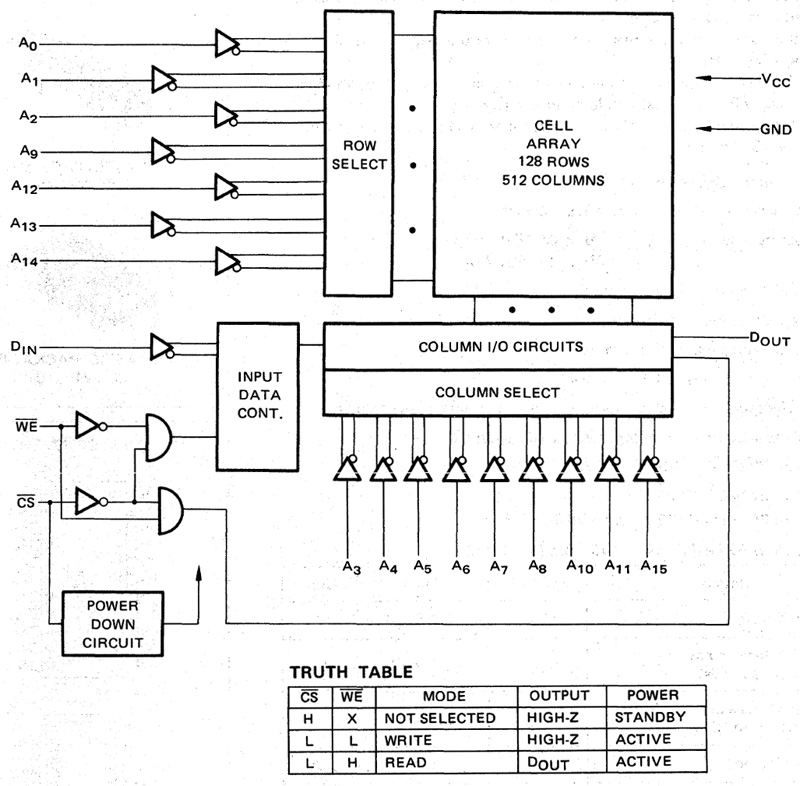

Das Datenblatt enthält ein Blockschaltbild des Bausteins. Eine Besonderheit des MB81C71A ist, dass Dateneingang und Datenausgang getrennt sind.

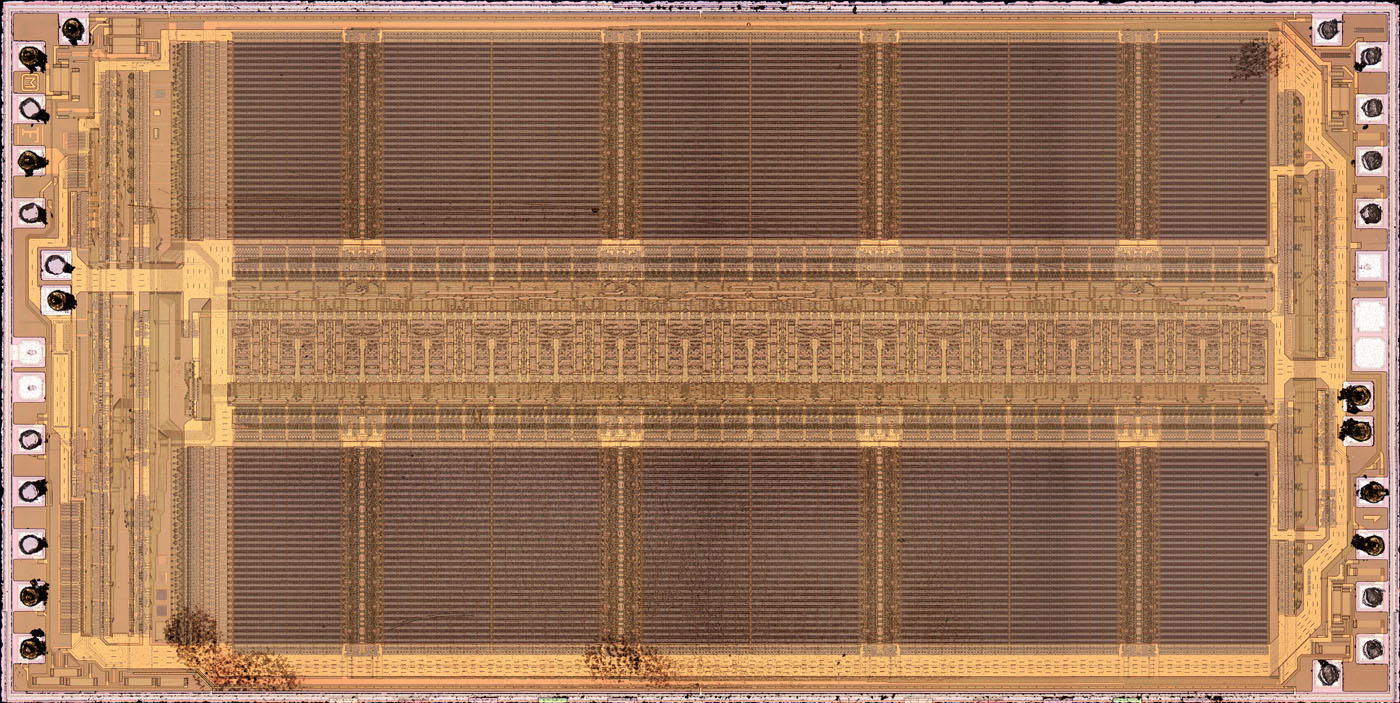

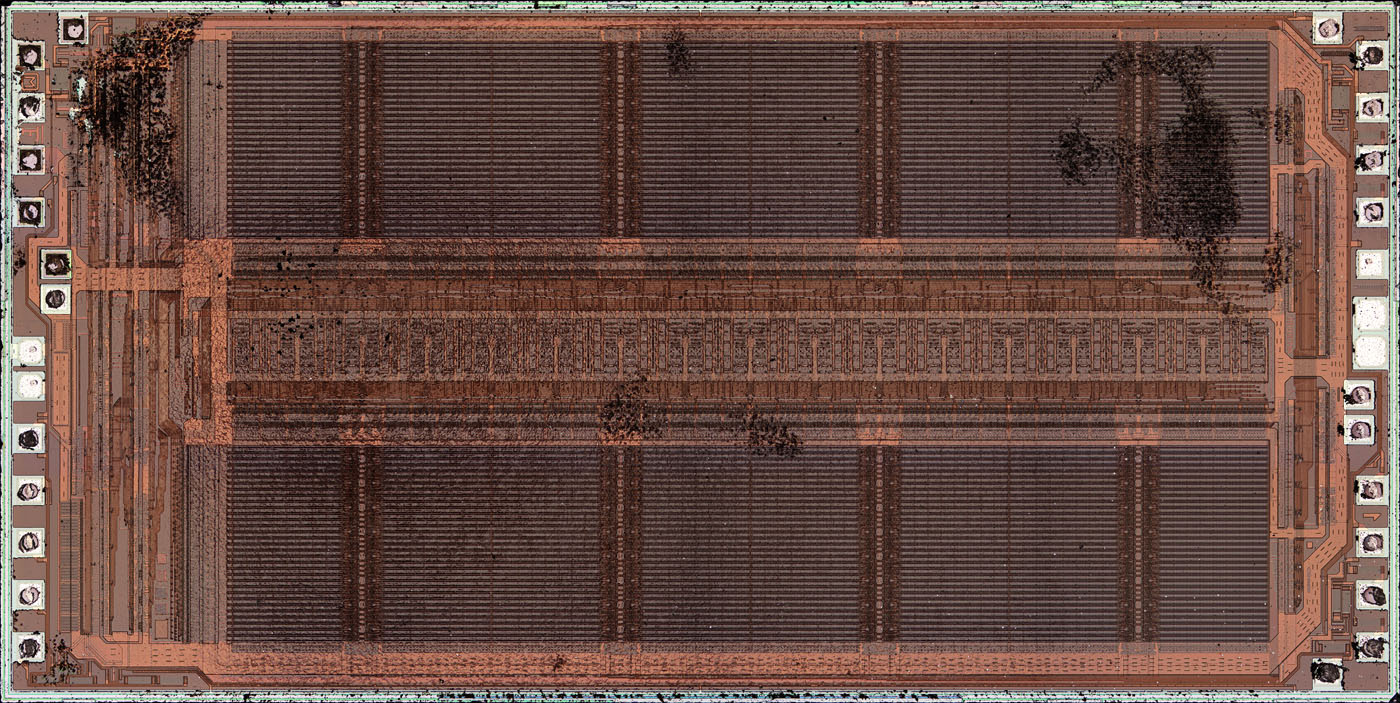

Das Die wird von einer Polyimidschicht geschützt.

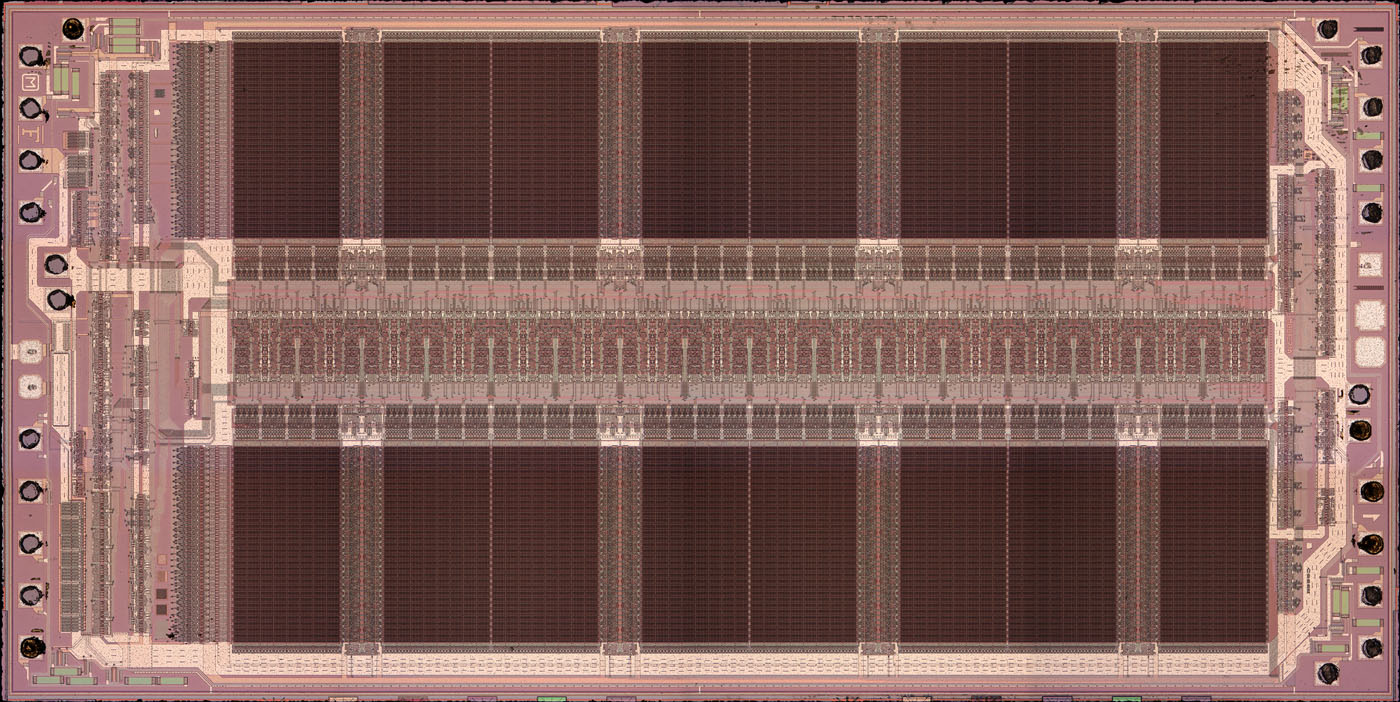

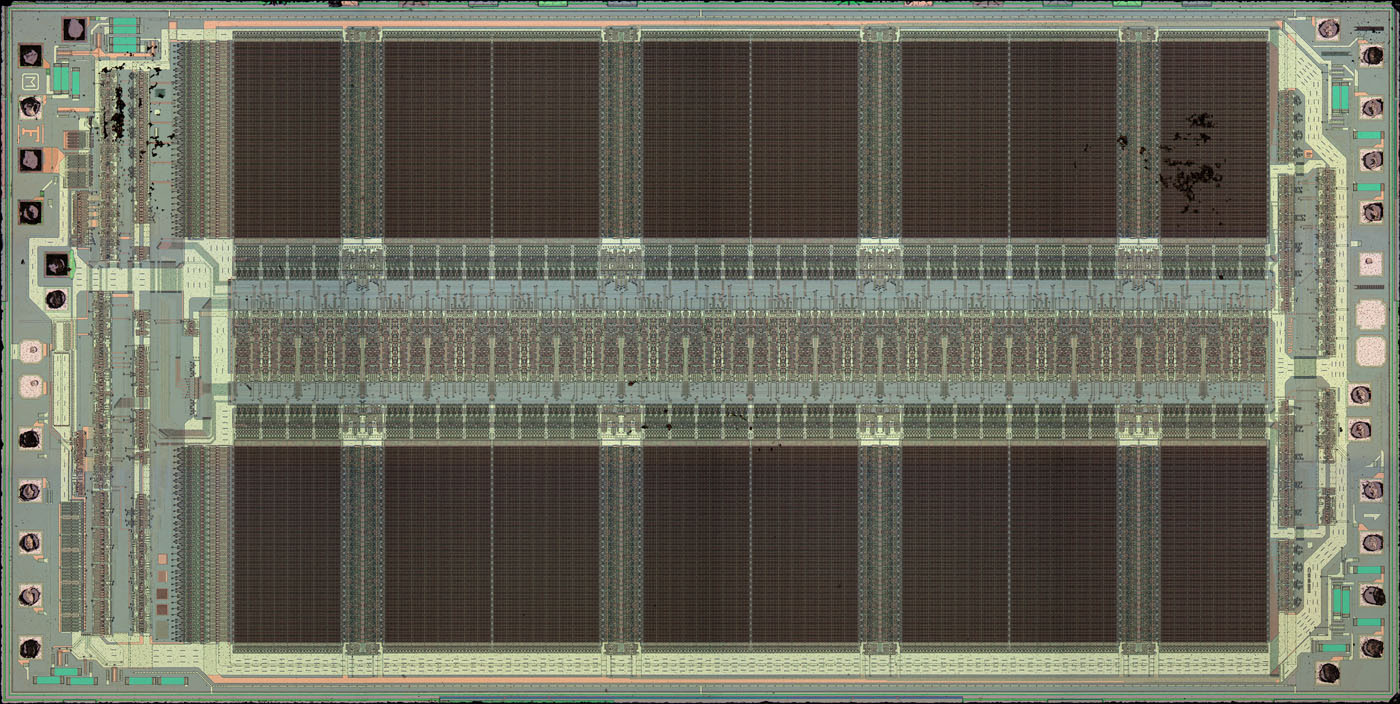

Die Abmessungen des Dies betragen 8,1mm x 4,0mm. Die Schaltung basiert auf einem CMOS-Prozess mit zwei Metalllagen. Es sind deutlich zweimal acht Blöcke zu erkennen, die jeweils 4kBit enthalten.
Das Bild des Dies ist auch in einer höheren Auflösung verfügbar: 157MB

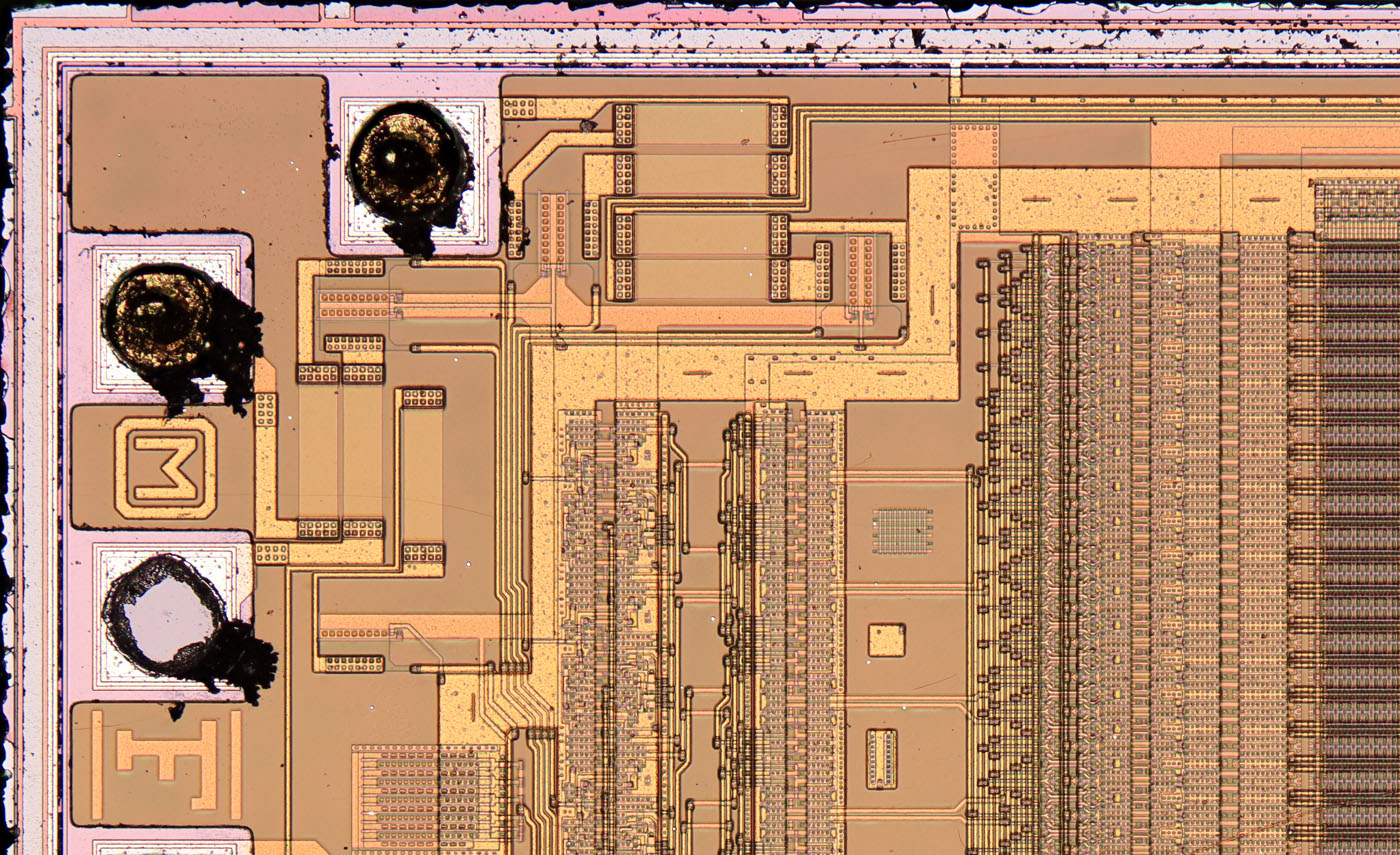

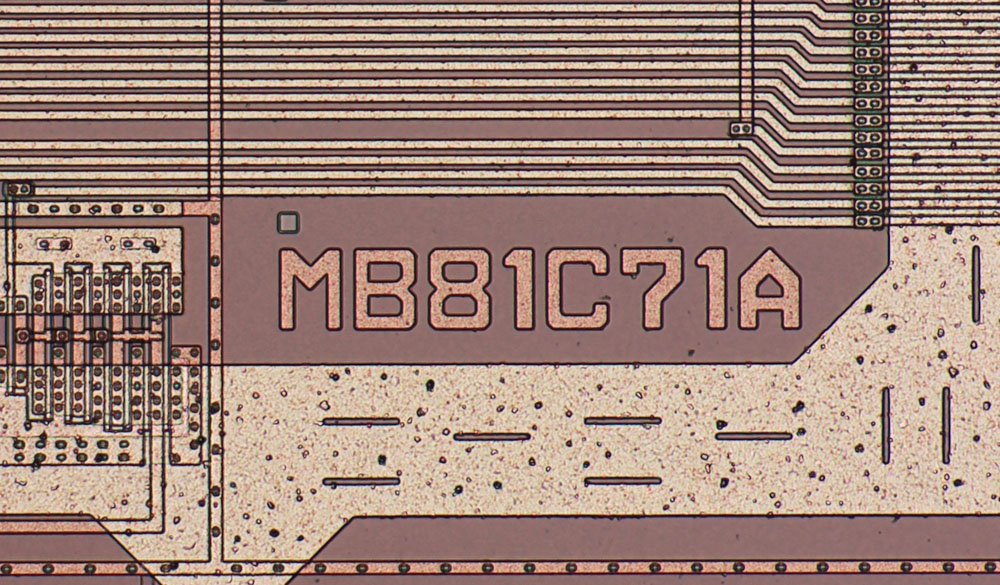

Abgesehen vom Fujitsu-Logo findet sich auch die Typbezeichnung auf dem Die.

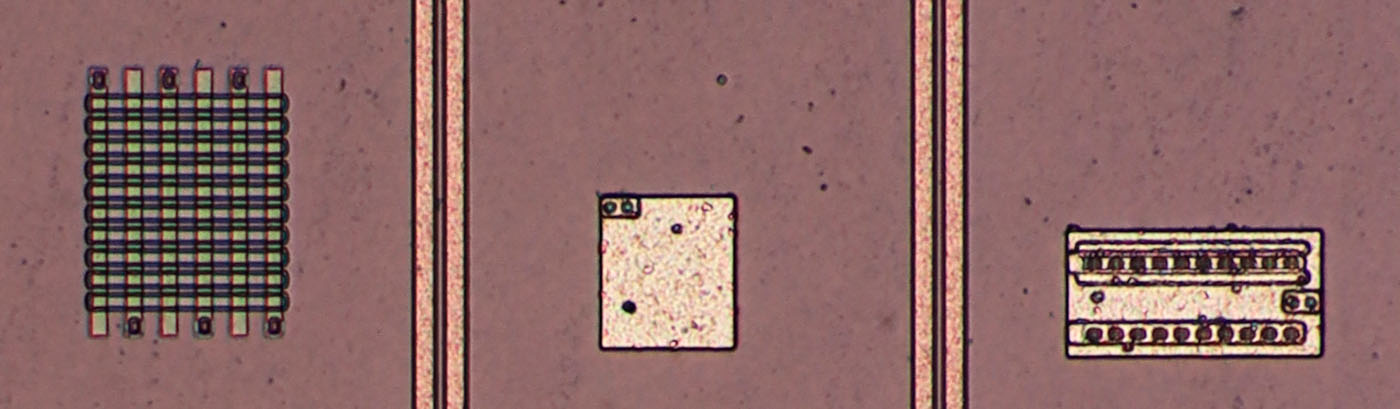

Das Die bietet einige Teststrukturen, die aber alle nicht ohne Weiteres kontaktiert werden können. Offenbar waren die Strukturen nur für optische Untersuchungen gedacht.

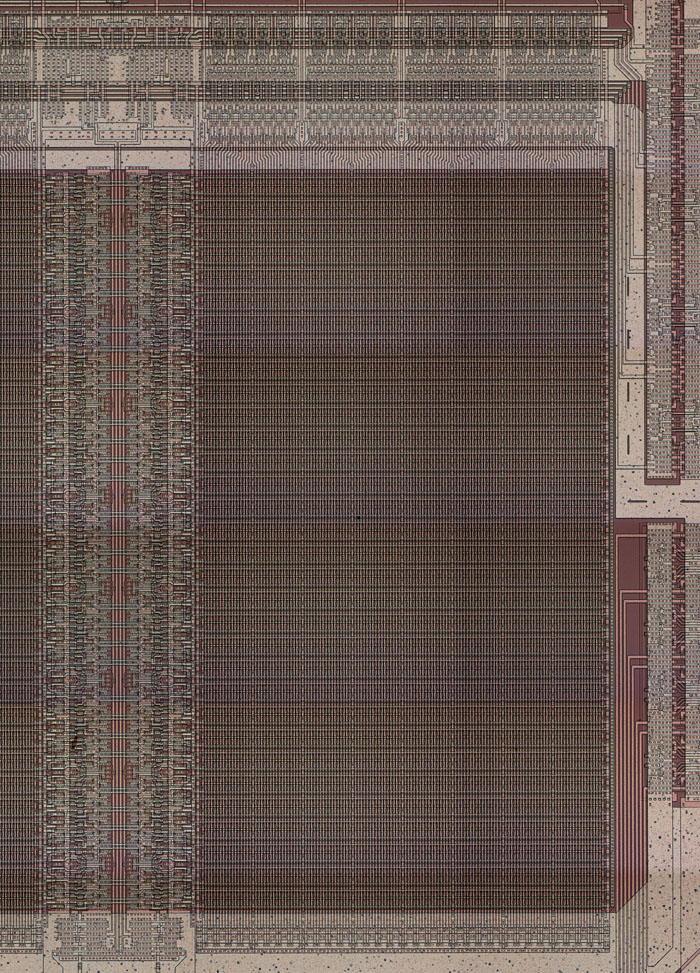

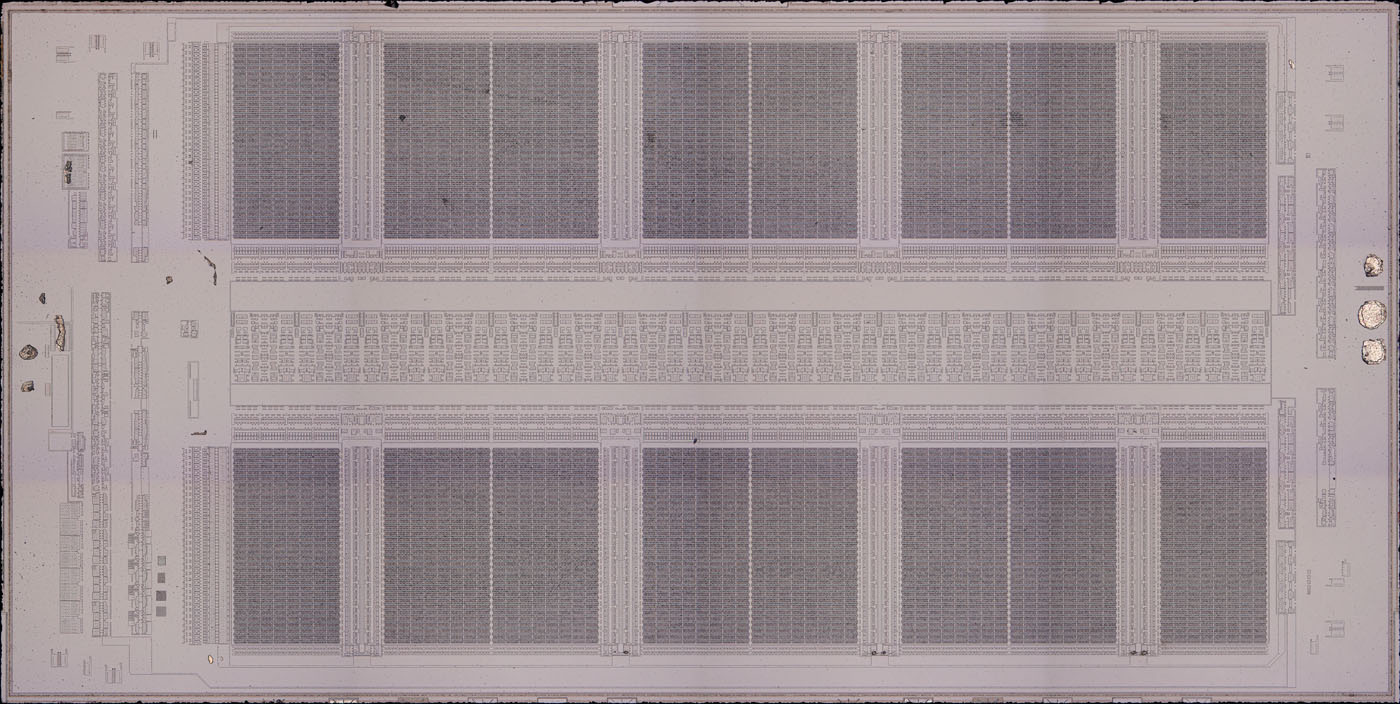

Die Speicherflächen enthalten jeweils 64 x 64 SRAM-Zellen.
Dieses Bild ist auch in einer höheren Auflösung verfügbar: 138MB

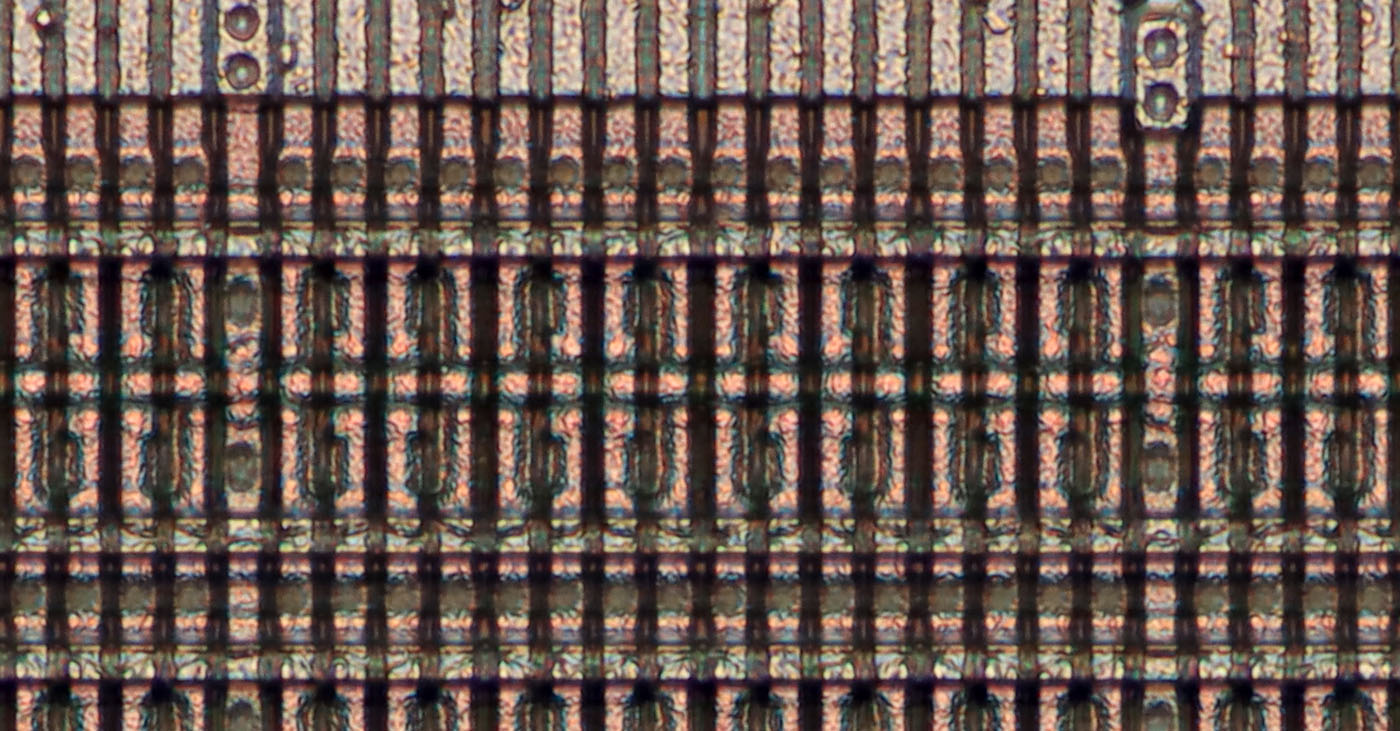

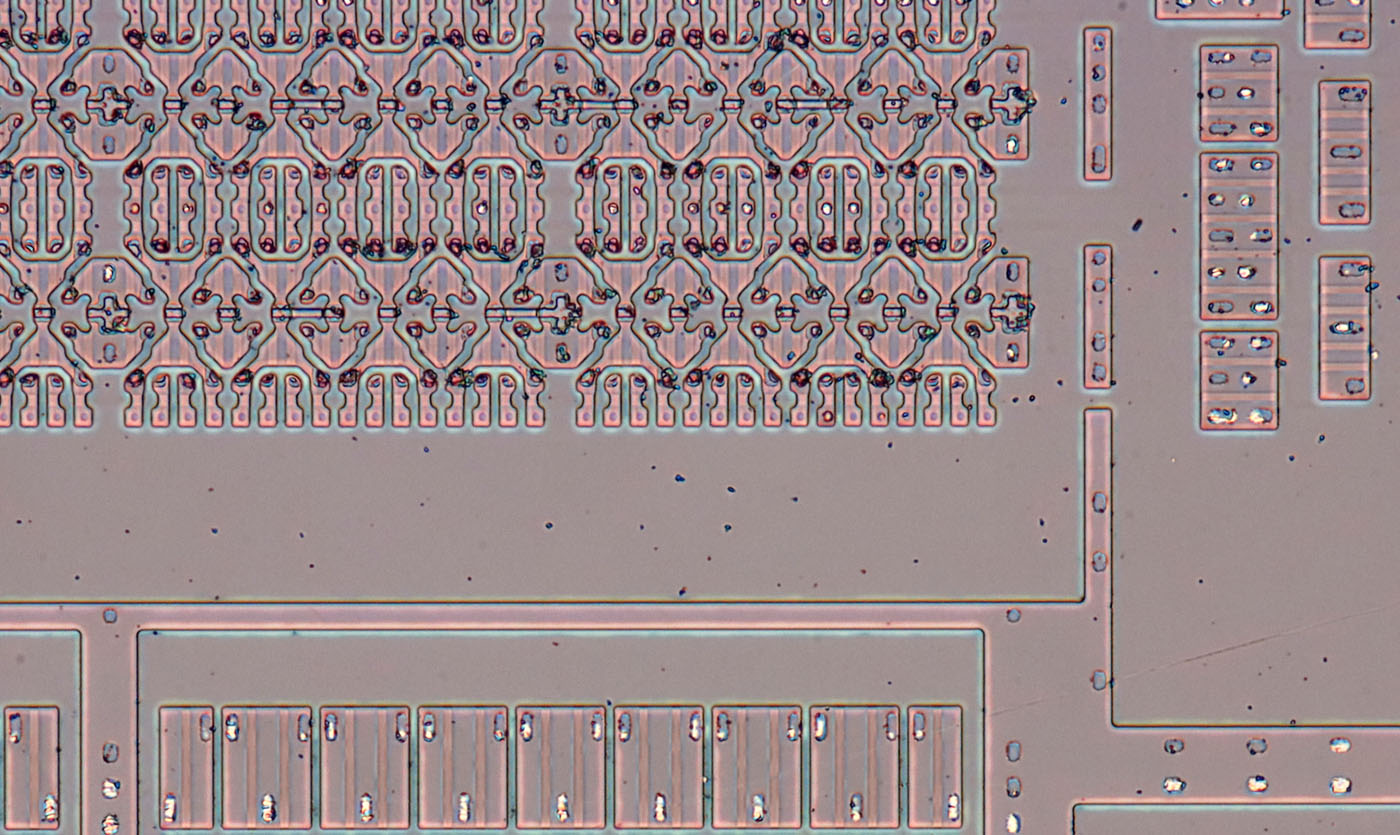

Den Aufbau der einzelnen RAM-Zellen kann man nicht erkennen.

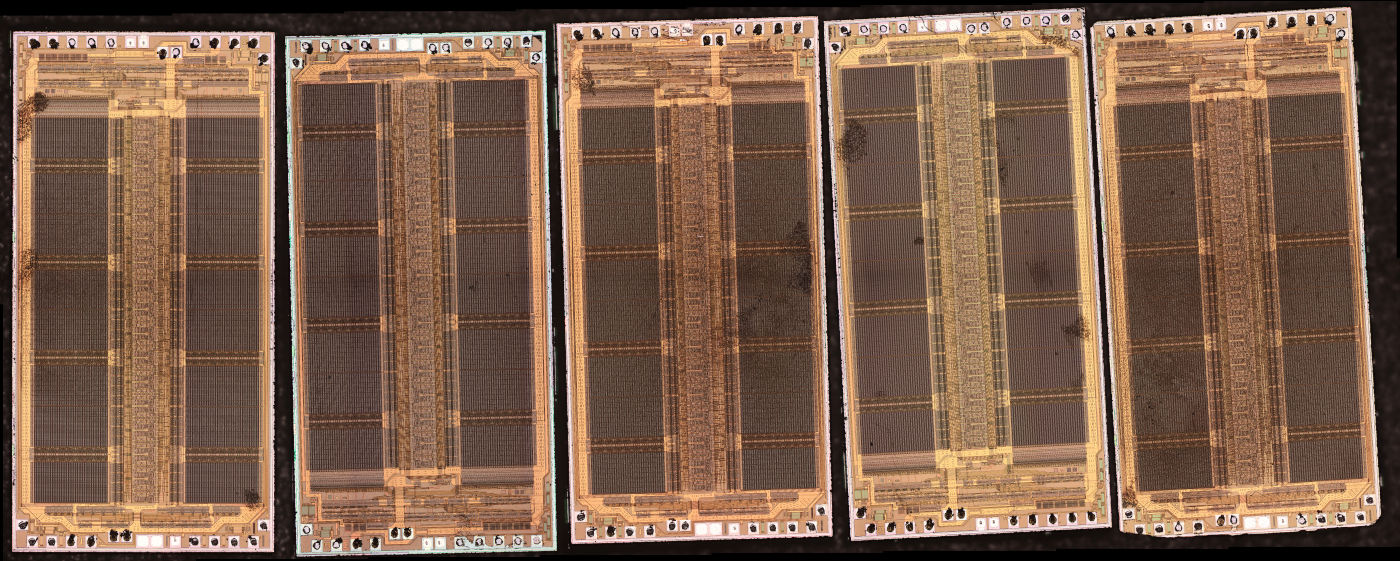

Der MB81C71A fällt in einer speziellen Applikation immer wieder aus. Alle hier dokumentierten Teile sind Ausfallteile. Optisch lässt sich leider nicht erkennen, warum die Speicher ausfallen.
Die zwei Zugriffszeiten entstehen höchstwahrscheinlich durch eine Sortierung der Bauteile. Die Variante MB81C71A-35 unterscheidet sich optisch nicht vom MB81C71A-25. Unterschiedliche Farben lassen sich durch minimal unterschiedliche Dicken der Passivierungsschichten erklären, die funktional irrelevant sind.
Dieses Bild ist auch in einer höheren Auflösung verfügbar: 158MB
