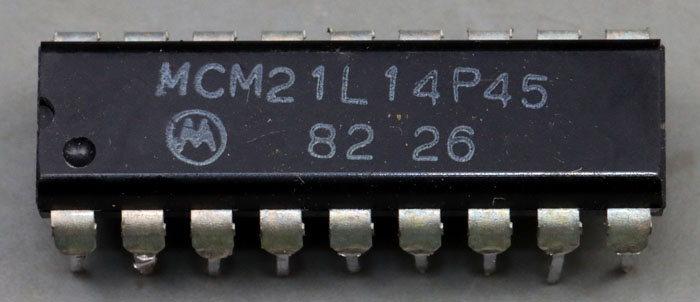

Der Motorola MCM21L14 enthält ein SRAM mit einer Speichertiefe von 4096 Bit.

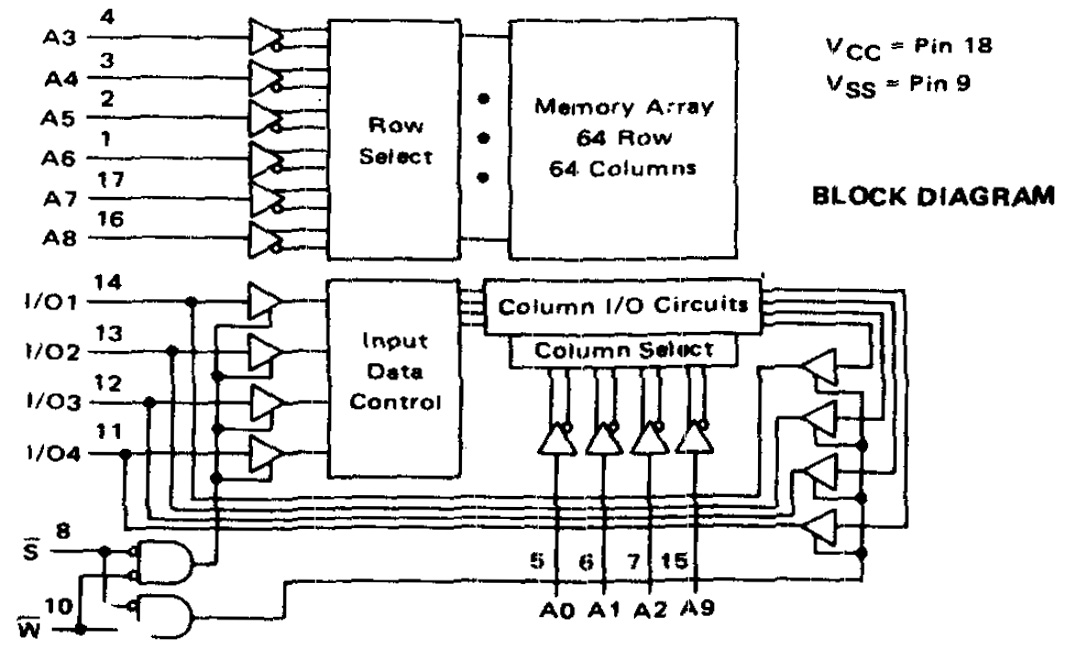

Das Datenblatt enthält ein Blockschaltbild, das die Funktionsweise des Speichers aufzeigt. Sechs Adressleitungen ermöglichen es eine von 64 Zeilen zu aktivieren. Die restlichen vier Adressleitungen wählen vier der 64 Spalten aus. Entweder werden die dort gespeicherten Daten ausgegeben oder die an den Datenpins anliegenden Daten in die Speicherzellen übernommen.

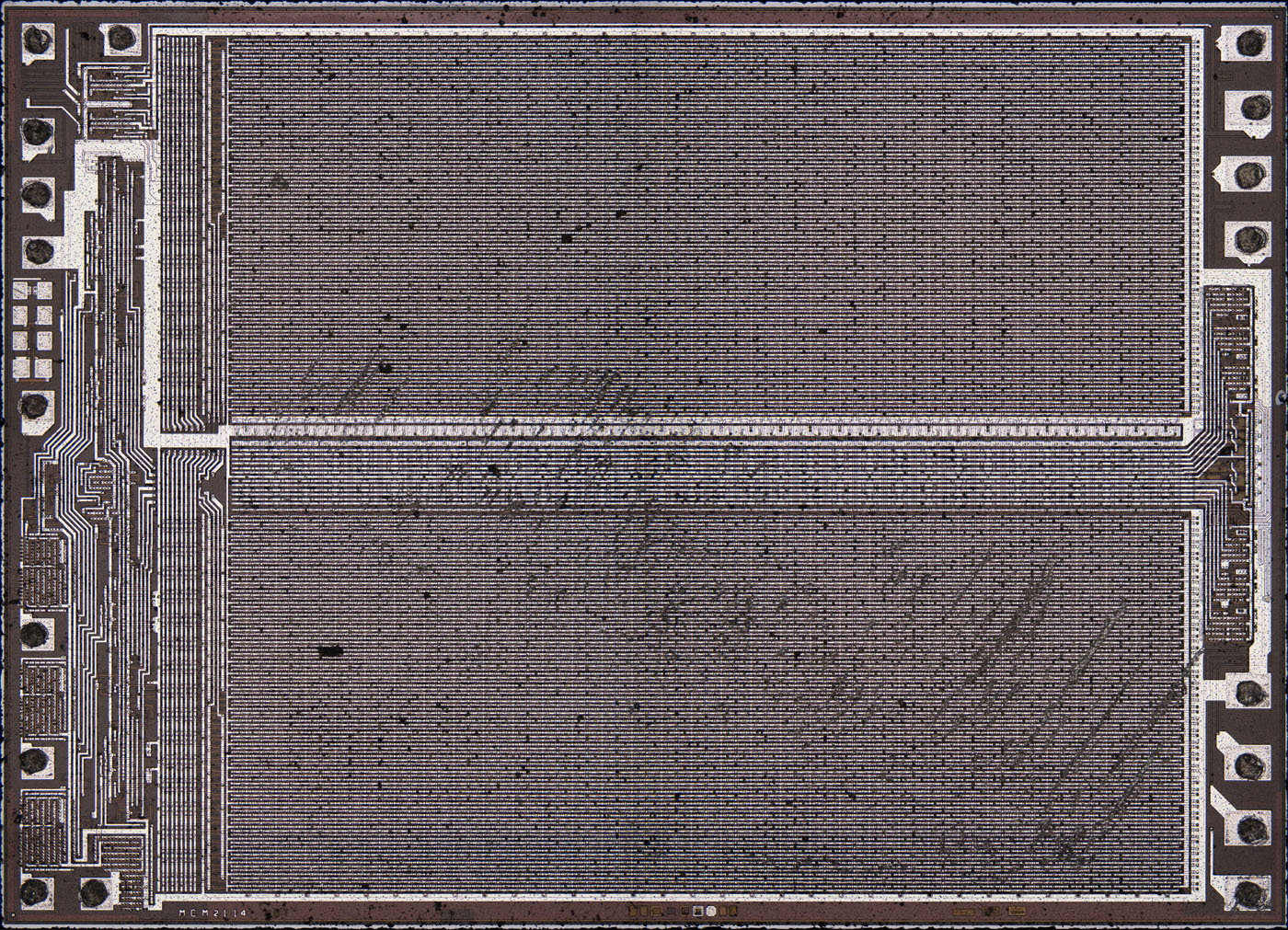

Die Abmessungen des Dies betragen 4,25mm x 3,07mm.
Das Bild des Dies ist auch in einer höheren Auflösung verfügbar: 54MB

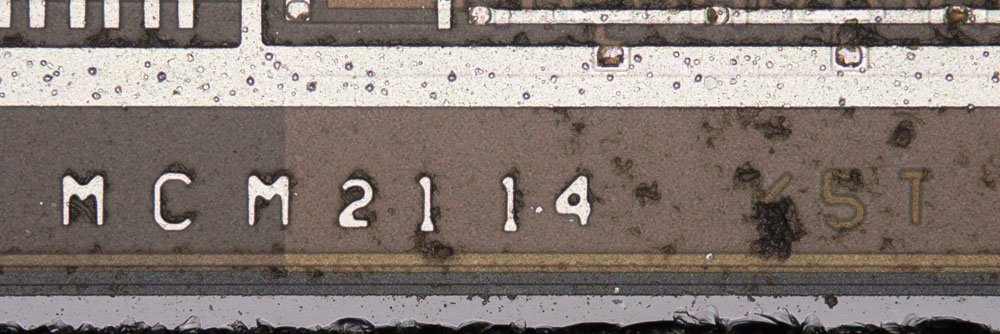

An der unteren Kante ist die Bezeichnung des Bausteins abgebildet. Die Variante mit dem L zwischen den Zahlen 21 und 14 bietet eine etwas geringere Stromaufnahme. Wahrscheinlich handelt es sich lediglich um eine Sortierung.

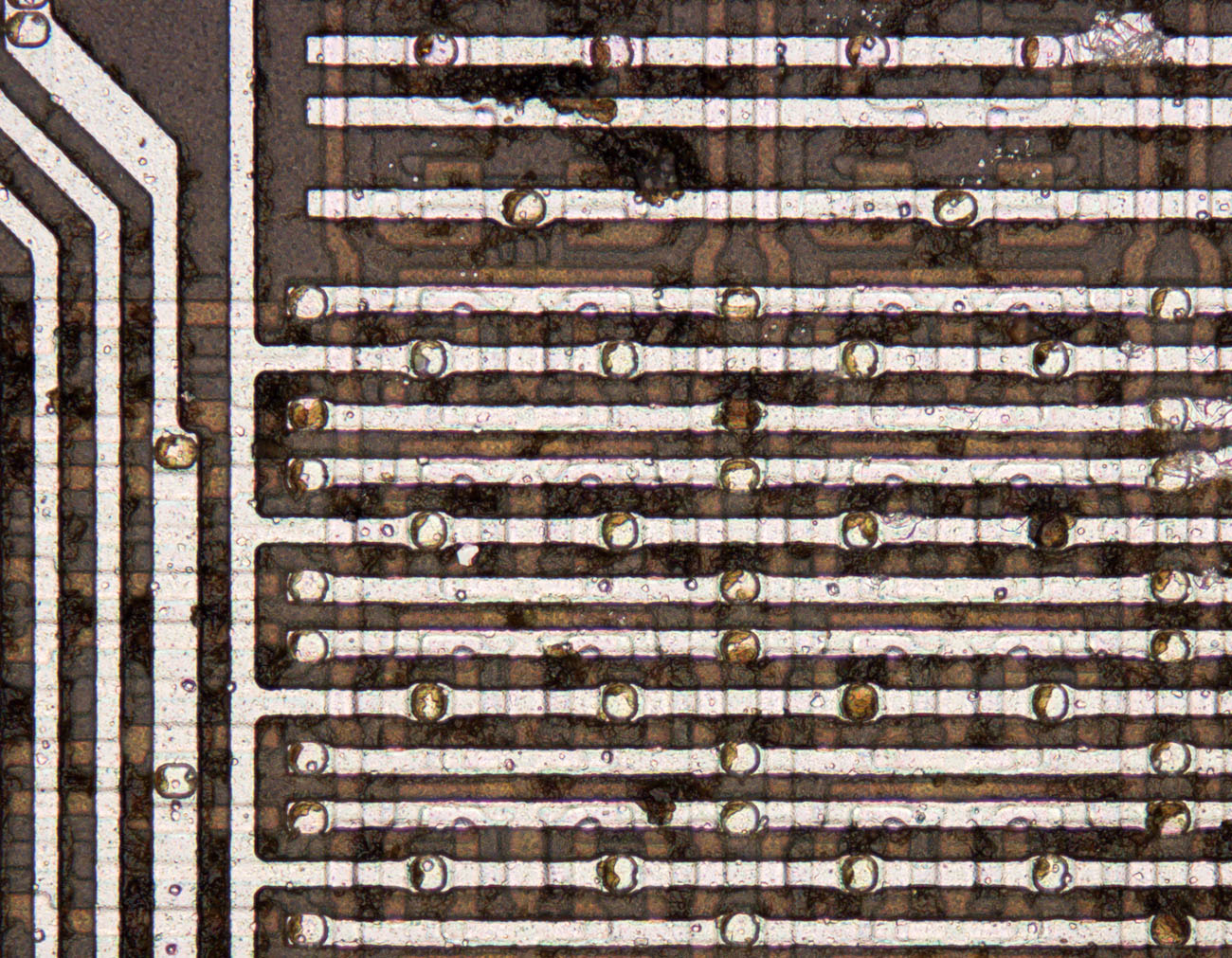

Die Struktur der SRAM-Zellen ist gerade noch einigermaßen zu erkennen.
