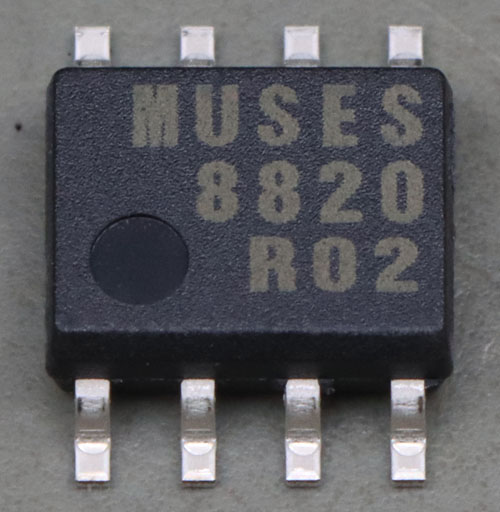

Der MUSES8820 ist ein für den High-End-Audiobereich optimierter Zweifach-Operationsverstärker. Die Spezifikationen entsprechend denen des MUSES02. Lediglich die Isolation zwischen den beiden Kanälen ist beim MUSES8820 um 10dB schlechter. Neben der hier dokumentierten SO-8 Variante kann man den Baustein auch im DIP-8 Gehäuse beziehen. Mit 5,13€ bei Abnahme von 2.000 Stück ist der MUSES8820 deutlich günstiger als der MUSES02.

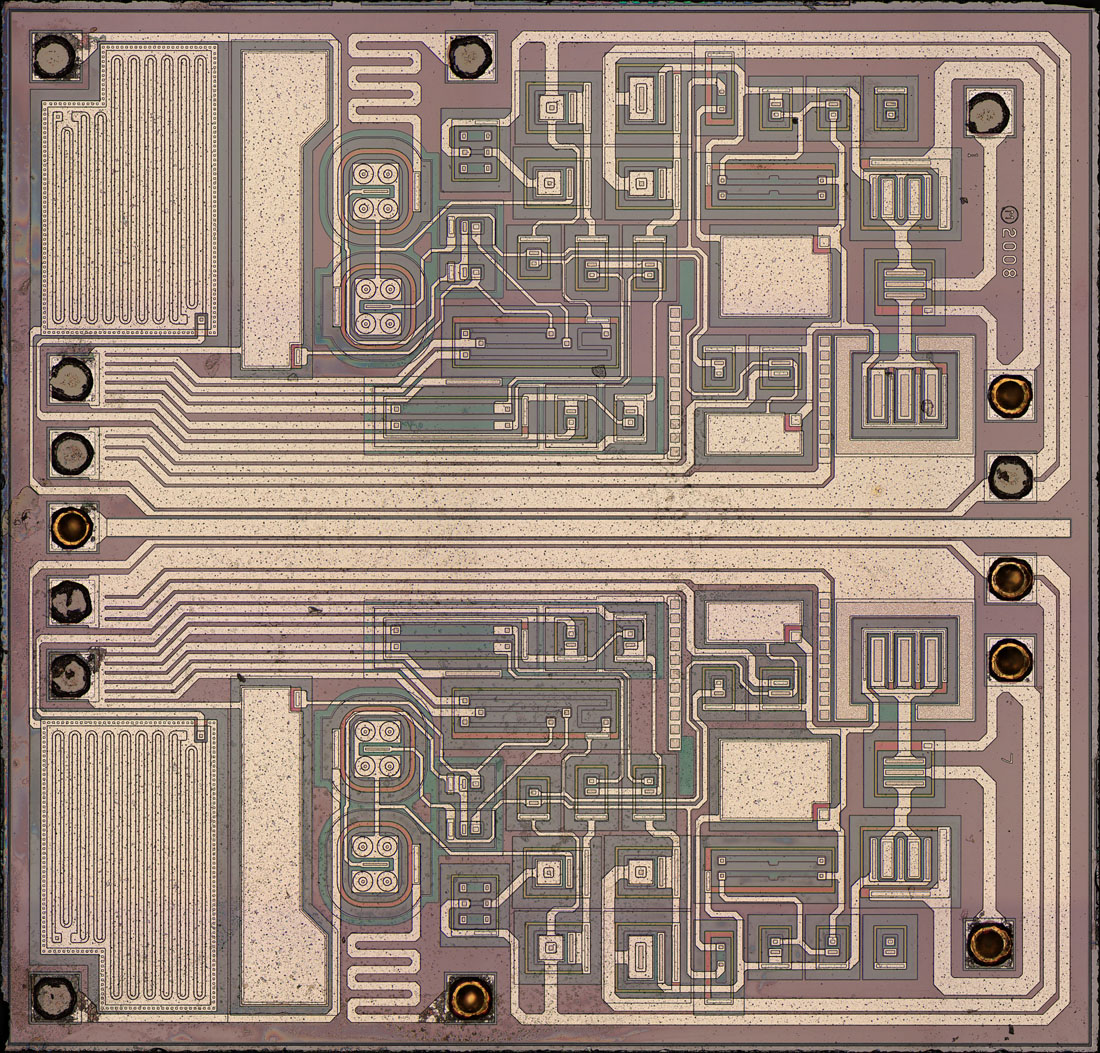

Es zeigt sich, dass die Schaltung exakt der Schaltung im MUSES02 entspricht. Beim MUSES8820 hat man lediglich die zwei Operationsverstärker auf ein gemeinsames Die integriert. Die Abmessungen des Dies betragen 2,4mm x 2,3mm. Das ist etwas weniger Siliziumfläche als der MUSES02 insgesamt belegt. Zusätzlich zu der bekannten mehrfachen Anbindung der Versorgung hat man zwischen den beiden Operationsverstärkern einen Streifen der Metalllage als Schirm eingebracht. Dieser Streifen wurde mit einem eigenen Bonddraht kontaktiert und auf Grund der Lage höchstwahrscheinlich mit dem negativen Versorgungspotential verbunden.
Dieses Bild ist auch in einer höheren Auflösung verfügbar: 65MB

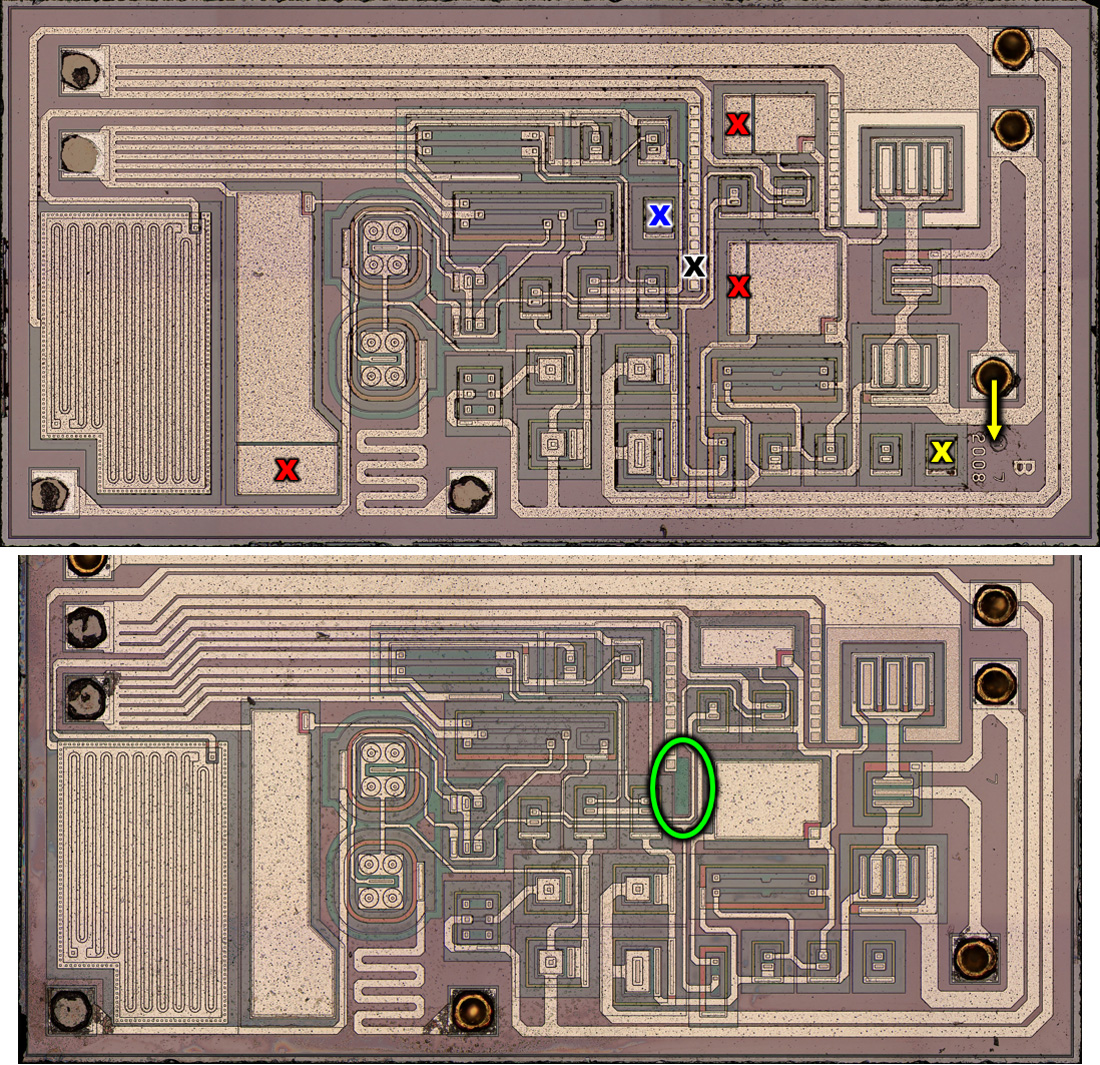

Die Schaltung des MUSES8820 (unten) entspricht der Schaltung des MUSES02 (oben). Einige kleinen Unterschiede finden sich aber. Das Bondpad in der rechten unteren Ecke hat man ein Stück weit nach unten geschoben (gelb). Dafür musste man auf einen der optionalen Transistoren verzichten. Im ersten Moment meint man, dass damit der Bondvorgang optimiert wurde. Es ist allerdings sehr fraglich, ob die minimale Verschiebung dieses Kontakts einen relevanten Vorteil bringt.
Die optionalen Metallflächen der drei Kapazitäten sind entfallen (rot). Die Gesamtflächen hat man entsprechend verkleinert. Insgesamt hat man einige Komponenten verschoben, um etwas Platz zu sparen. In diesem Zusammenhang wurde außerdem im Bereich der Arbeitsstromeinstellung ein optionaler Transistor entfernt (blau) und die Substratkontaktierung etwas verkürzt (schwarz). Am Ende der Metalllage wäre allerdings durchaus noch ein Streifen vorhanden, um das Substrat zu kontaktieren (grün).
