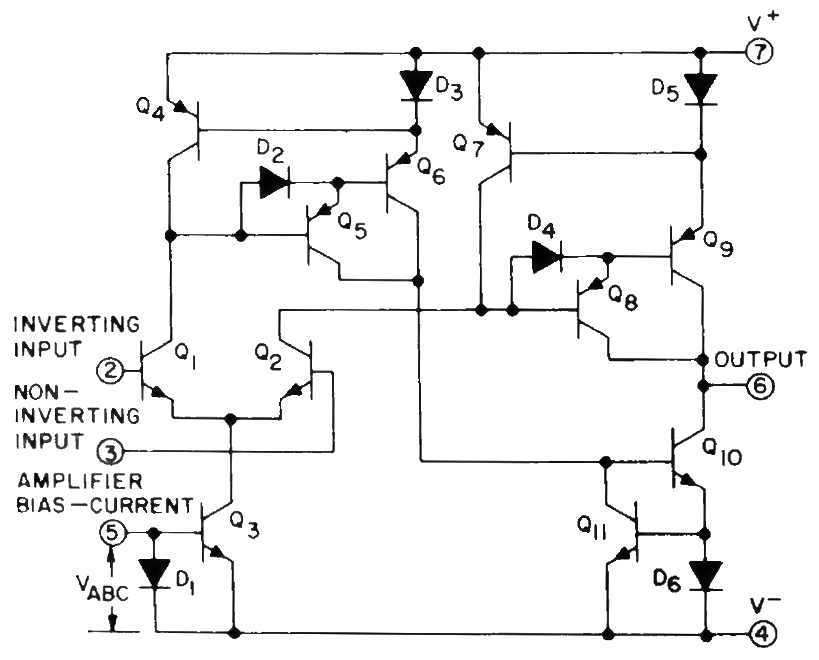

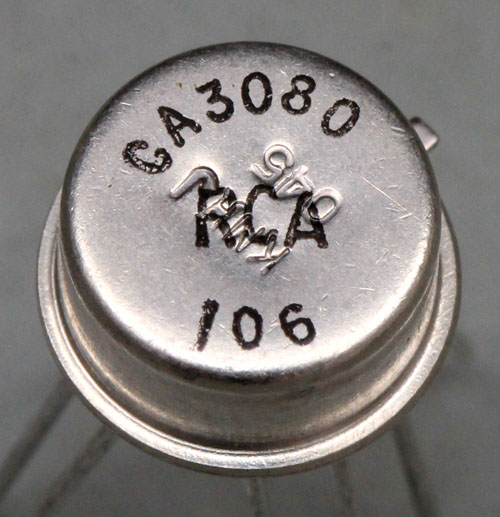

Der RCA CA3080 ist ein Transkonduktanzverstärker, ein OTA (Operational Transconductance Amplifier). Umfangreiche Informationen zum CA3080 finden sich in der Application Note AN6668. Dort ist auch das obige vereinfachte Schaltbild abgebildet. Im Gegensatz zu einem gewöhnlichen Operationsverstärker besitzt der Transkonduktanzverstärker am Ausgang eine Stromquelle. Über eine zusätzlich Stromschnittstelle lässt sich die Verstärkung einstellen. Diese Schnittstelle kann man unter anderem nutzen, um den Verstärkungsfaktor zu modulieren oder den Signalpfad abzuschalten.
Die Versorgungsspannung darf im Bereich zwischen +/-2V und +/-15V liegen. Bemerkenswert ist die hohe maximale Slewrate von 50V/µs. Die Bandbreite gibt das Datenblatt mit 2MHz an. Für einen Operationsverstärker ist der Eingangswiderstand mit typischerweise 26kΩ relativ klein.

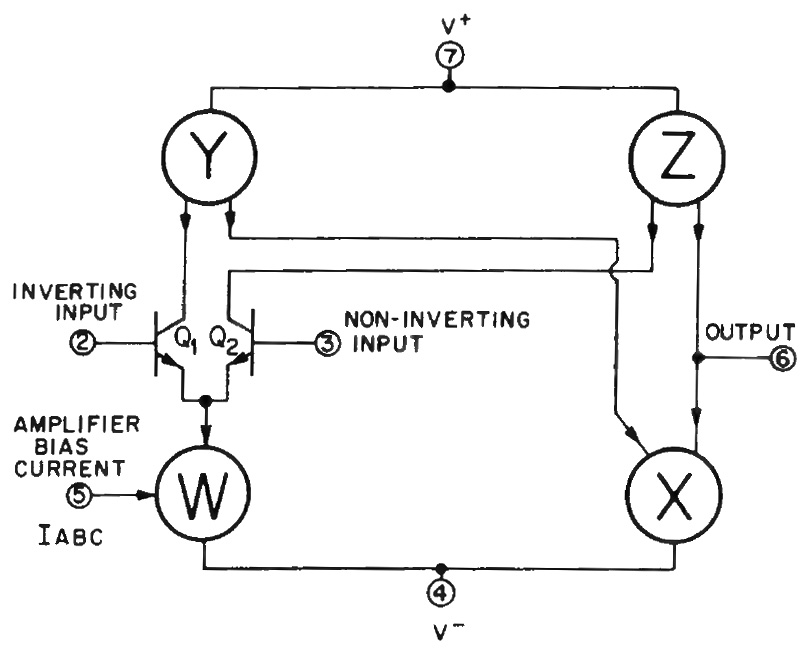

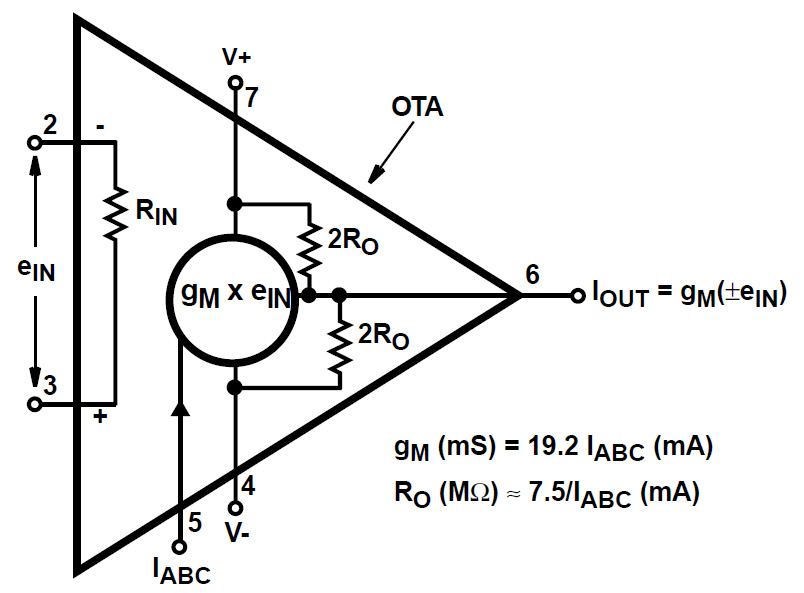

Die Schaltung des CA3080 ist nicht allzu komplex, wirkt aber auf den ersten Blick unübersichtlich. Deutlich besser verständlich ist das ebenfalls in der Application Note AN6668 abgebildete Blockschaltbild. Am Eingang befindet sich ein Differenzverstärker, der mit der steuerbaren Stromsenke W arbeitet. Auf der Kollektorseite des Differenzverstärkers befindet sich der Stromspiegel Y. Dieser Stromspiegel bedient aber nicht exklusiv den Differenzverstärker. Der Stromspiegel Y und der Differenzverstärker sind über Kreuz mit den Stromspiegeln Z und X auf der Ausgangsseite verschaltet.
Die Stromspiegel sind in der Schaltung nicht sofort erkennbar, da es sich um minimal komplexere, verbesserte Varianten handelt. Im Fall des Stromspiegels X hat man einen zusätzlichen Transistor integriert, der gleichzeitig als Ausgangstransistor dient. In den oberen Stromspiegeln Y und Z wurden zusätzlich Darlington-Transistoren eingesetzt. Die Dioden D2 und D4 erhöhen deren Schaltgeschwindigkeit.

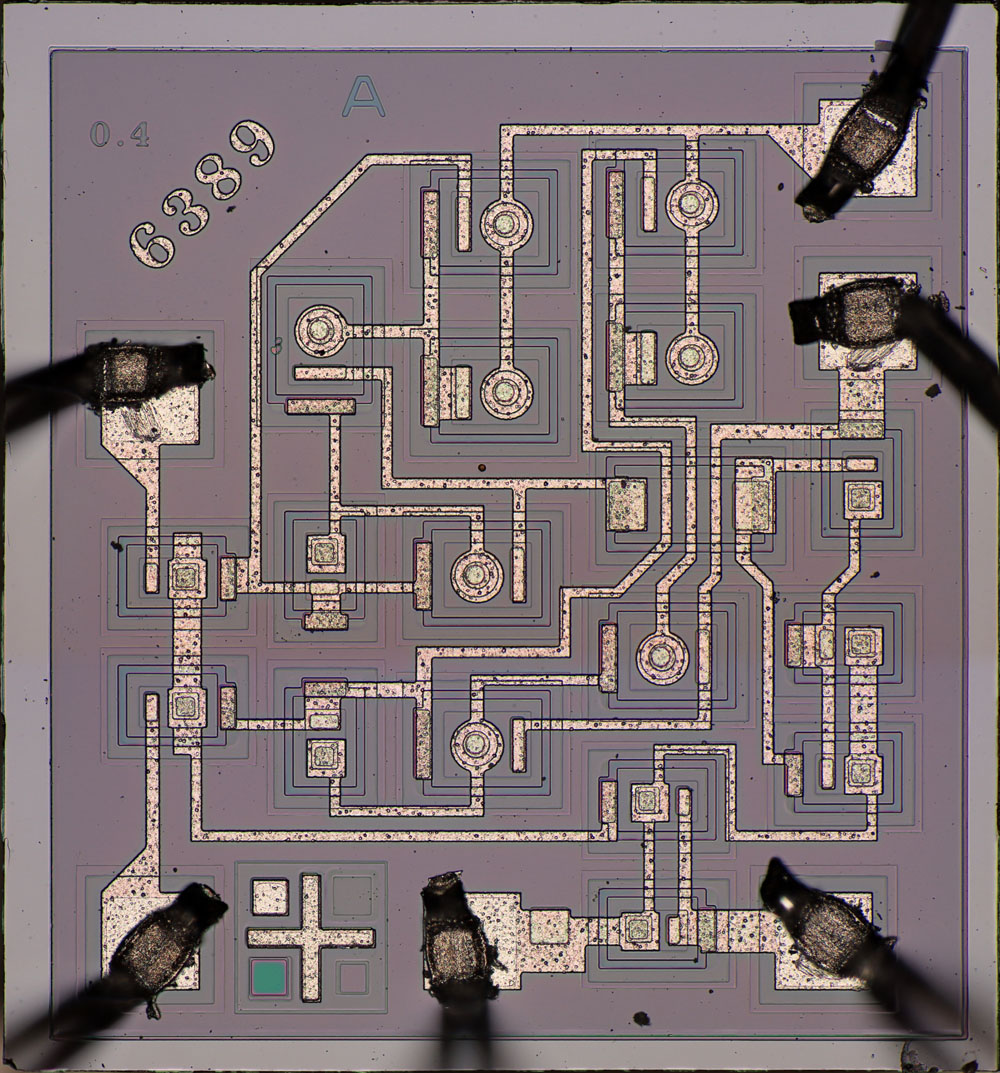

Die Abmessungen des Dies betragen 1,0mm x 1,1mm. 6389 ist die interne Bezeichnung des Bausteins. Die Schaltung entspricht dem Schaltplan.
