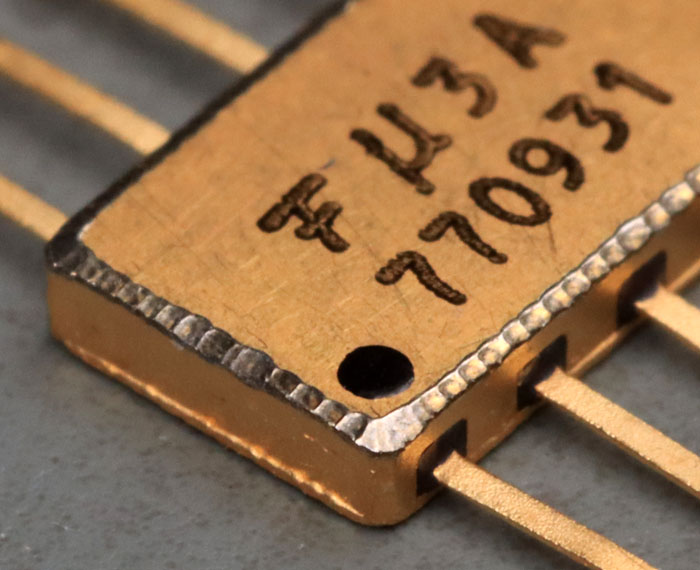

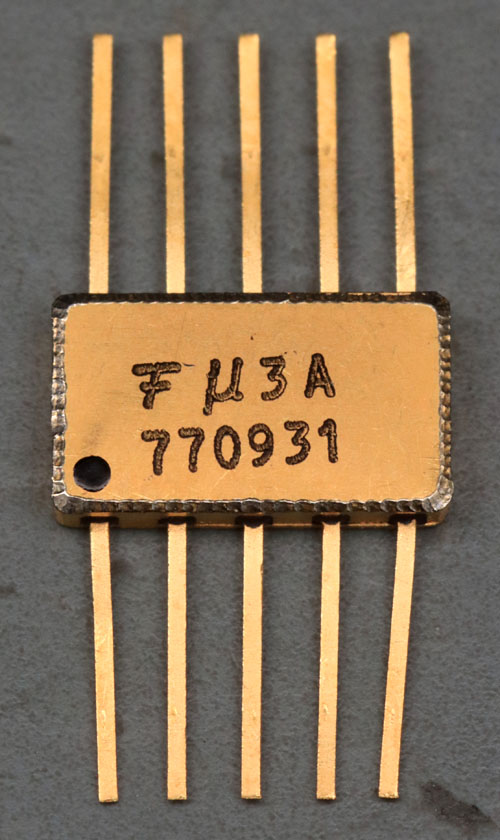

Der hier dokumentierte Baustein stammt von Fairchild und trägt die Bezeichnung µ3A770931. Das Gehäuse wird als Flatpack bezeichnet und findet sich typischerweise im militärischen Bereich und in der Raumfahrt.

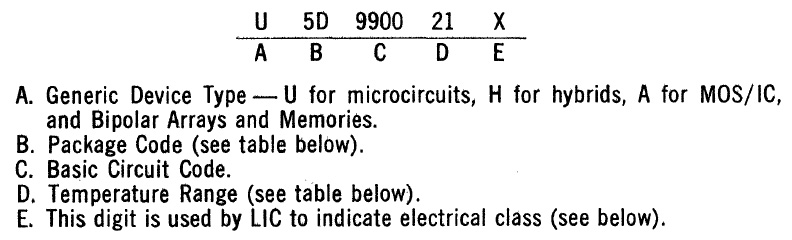

Die Bezeichnung µ3A770931 oder U3A770931 lässt sich nicht ohne Weiteres zuordnen. Der "Fairchild Semiconductor Integrated Circuit Data Catalog" aus dem Jahr 1970 enthält einen U3F7709311 und U3F7709312 und erklärt, wie sich die Bezeichnungen zusammensetzen. Die Gehäusefamilie 3 führt einige Flat Packages auf. Eine Variante 3A wird dort allerdings nicht erwähnt. 7709 zeigt, dass es sich um einen µA709 handelt. Der Betriebstemperaturbereich 31 erstreckt sich von -55°C bis +125°C.

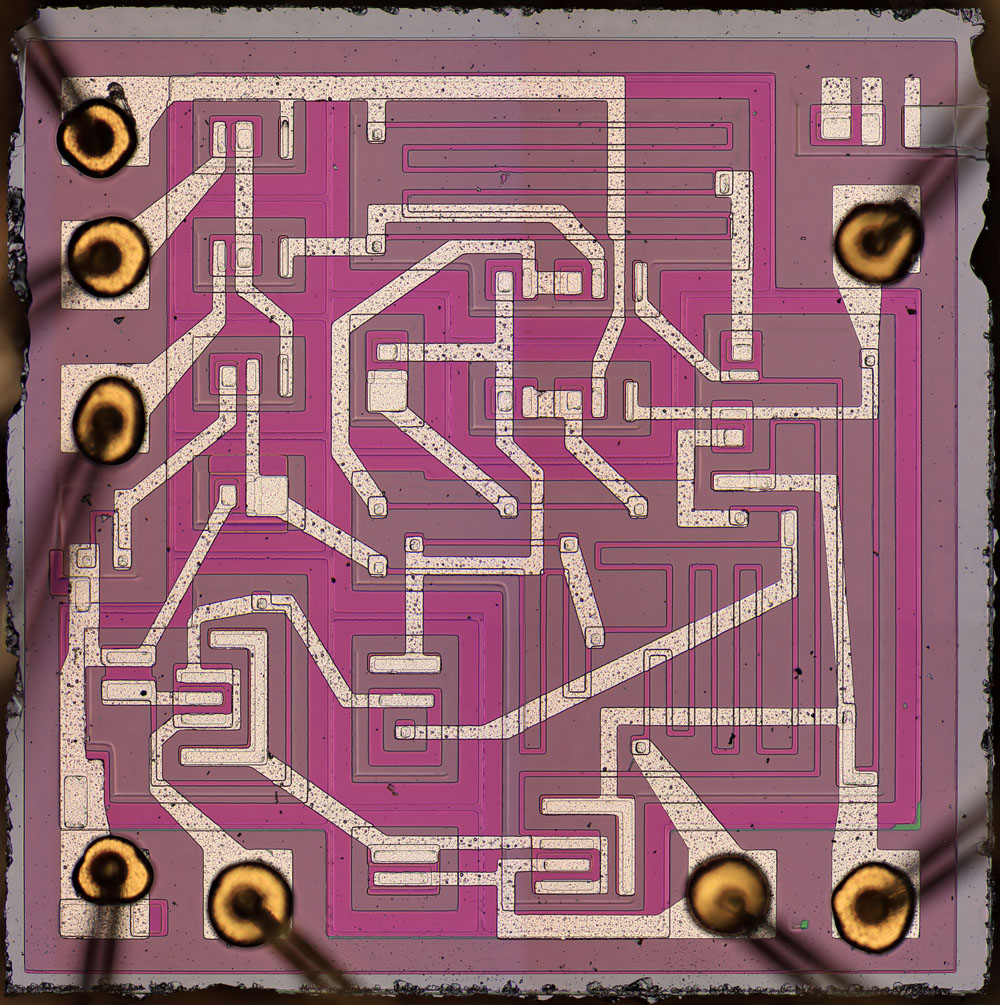

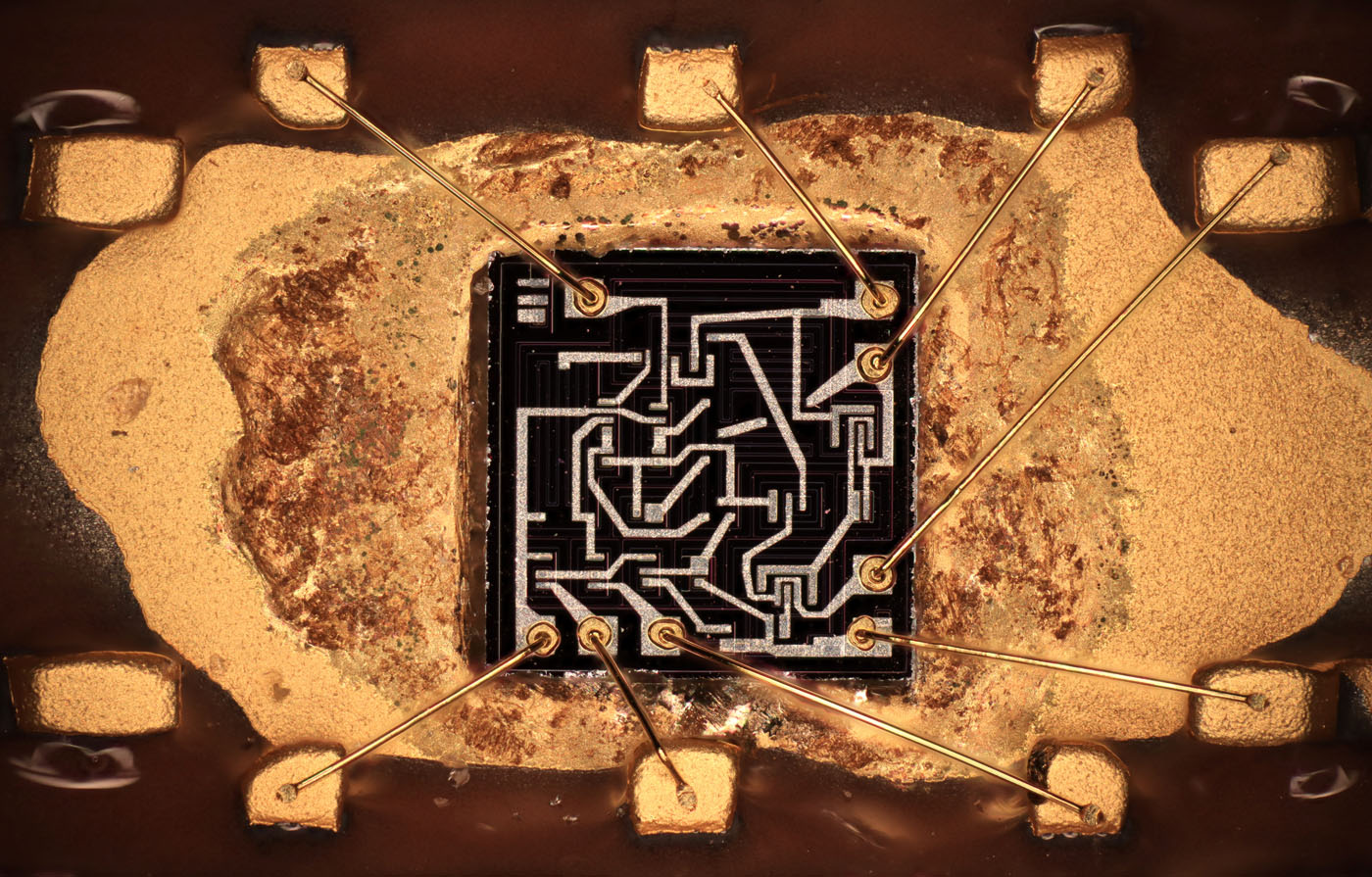

Die Kantenlänge des Dies beträgt 1,4mm. Das Design unterscheidet sich ein Stück weit von dem Design aus dem Jahr 1987. Die Schaltung ist aber grundsätzlich gleich aufgebaut.
Dieses Bild ist auch in einer höheren Auflösung verfügbar: 18MB
