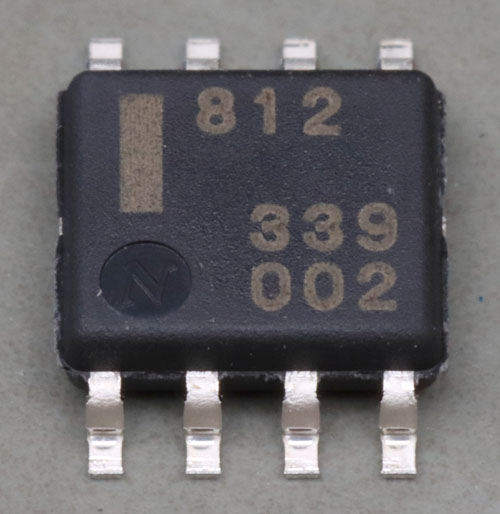

Der µPC812 enthält zwei Operationsverstärker mit den gleichen Werten wie der µPC811. Auf Grund des SO-8 Gehäuses gibt es hier allerdings keine Pins für eine externe Offset-Korrektur.

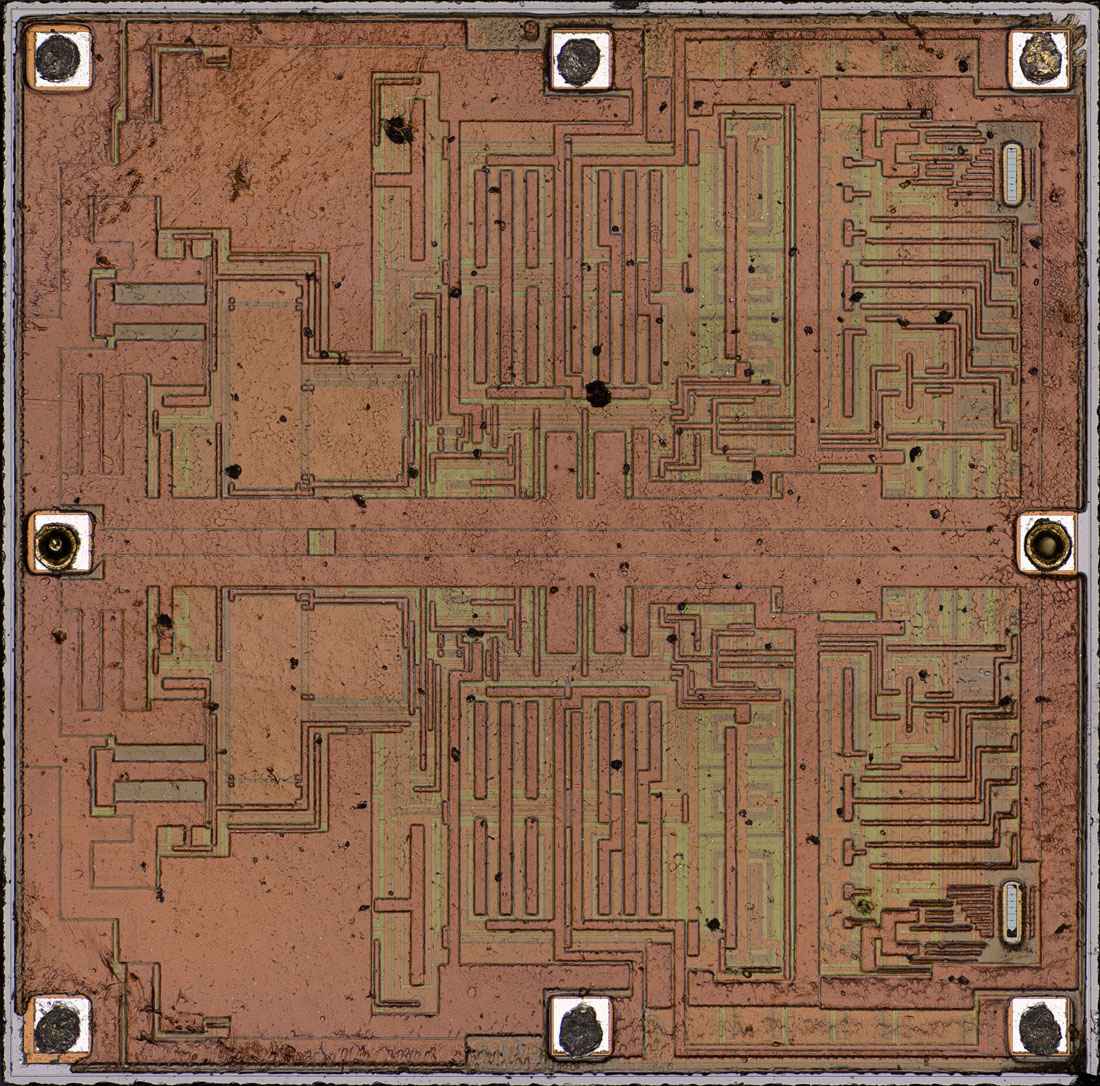

Auch dieses Die ist mit einer Polyimidschicht geschützt. Für jeden Kanal existiert ein Ausschnitt, über den bei der Herstellung ein Abgleich erfolgen kann.
Die Kantenlänge des Dies beträgt 1,9mm. Es ist damit ziemlich genau doppelt so groß wie das Die des µPC811. Die Anordnung der Funktionsblöcke erscheint beim µPC812 etwas aufgeräumter.
Dieses Bild ist auch in einer höheren Auflösung verfügbar: 40MB

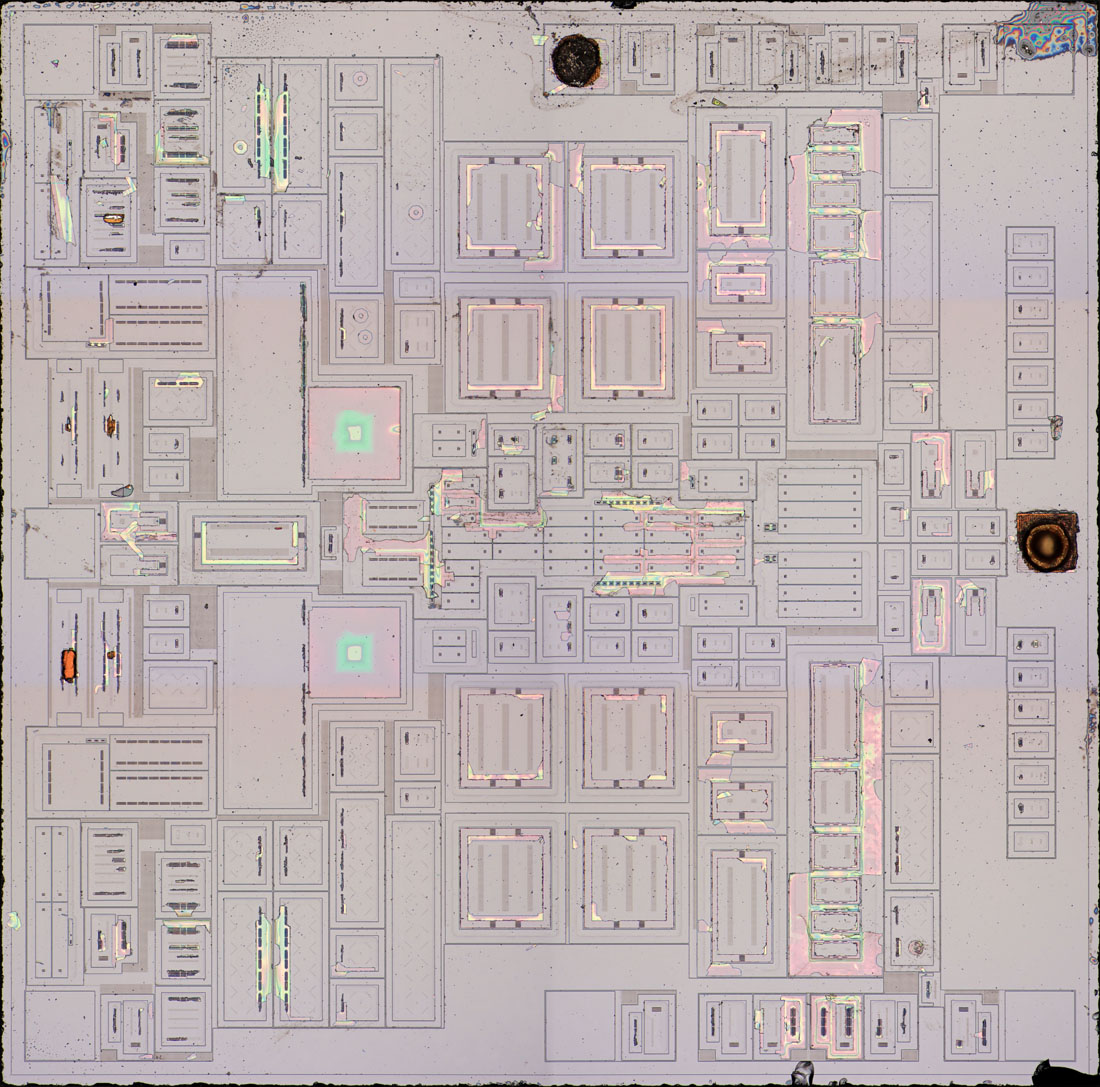

Auch hier wurden die Metalllagen abgetragen, um die einzelnen Funktionsblöcke besser einschätzen zu können.
Dieses Bild ist auch in einer höheren Auflösung verfügbar: 27MB
