Wie sich gleich zeigen wird handelt es sich hier um einen gefälschten THAT 1240. Das Bauteil wurde über Aliexpress bezogen. Kennt man den Originalbaustein nicht, dann erscheint die Beschriftung durchaus glaubwürdig.

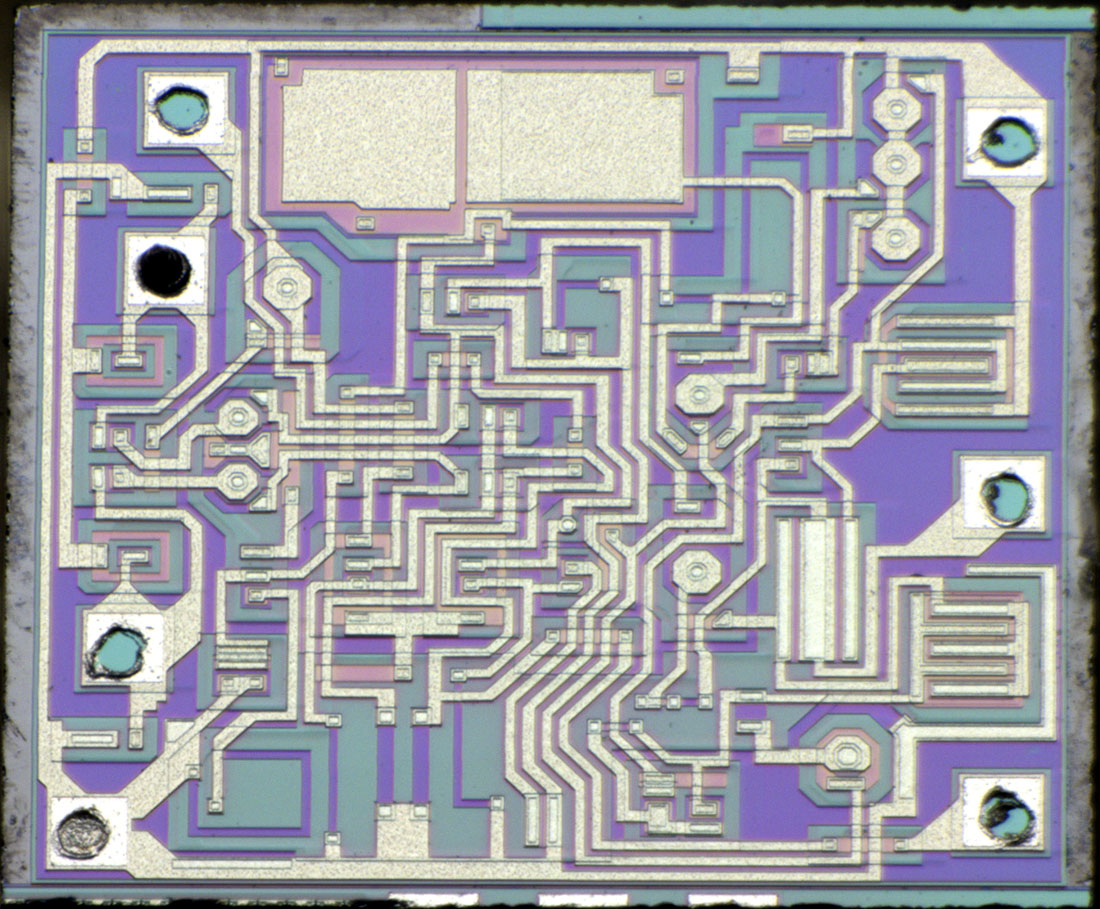

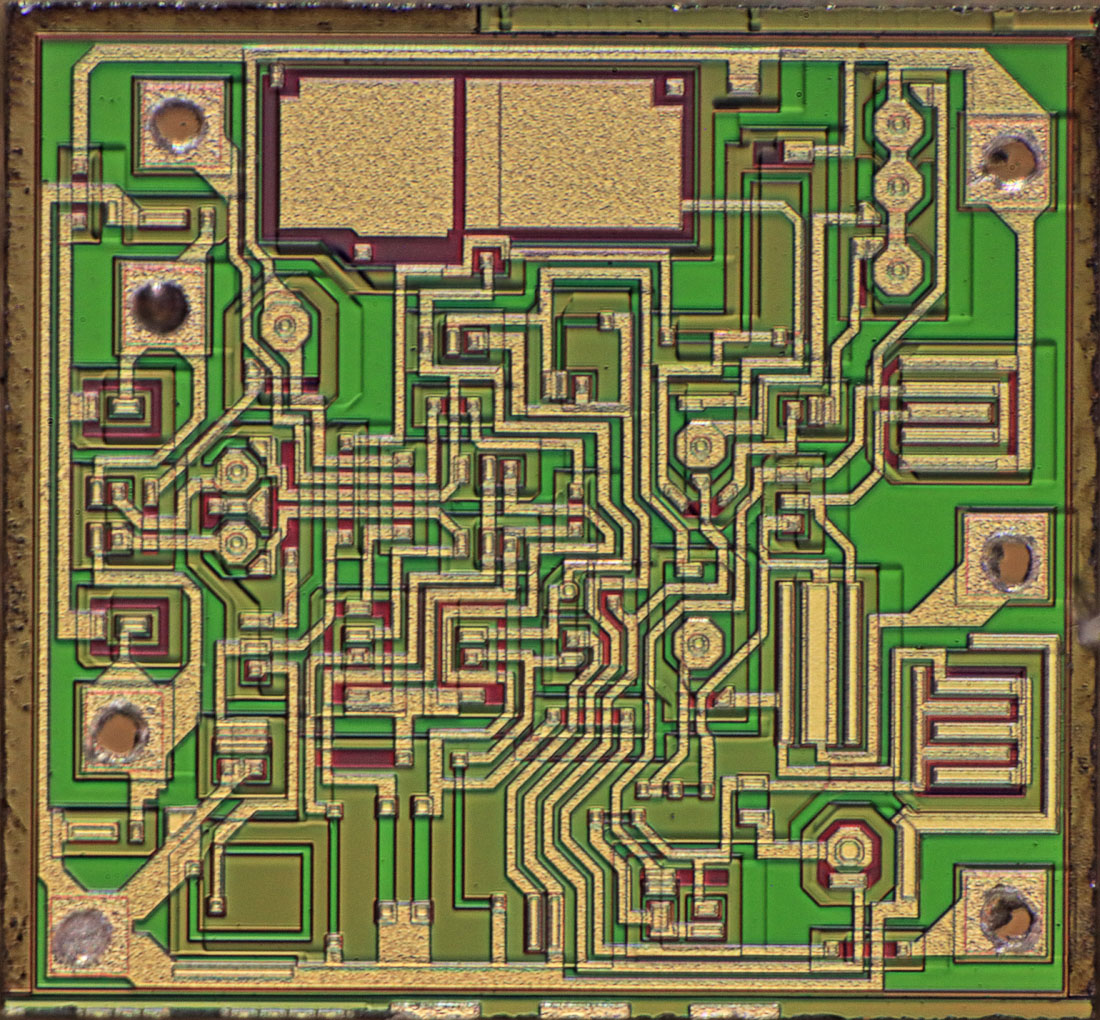

Die Abmessungen des Dies betragen 1,1mm x 1,0mm. Man erkennt sofort, dass es sich nicht um einen THAT 1240 handelt. Auf dem Die finden sich keine abgeglichenen Widerstände. Auch ohne eine genauere Analyse der Schaltung zeigt sich schnell, dass Eingangswiderstände und Rückkopplungswiderstände vollständig fehlen. Es handelt sich um einen verhältnismäßig einfachen Operationsverstärker mit zwei Kontakten zur Offseteinstellung.
Das Design entspricht dem ST Microelectronics UA741 der sich bei Zeptobars findet: https://zeptobars.com/en/read/ST-UA741-opamp-operational-amplifier Es fällt allerdings auf, dass auf dem vorliegenden Die kein Hinweis auf ST abgebildet wurden. Auch alle anderen nicht funktionalen Elemente fehlen. Einige Details sind anders ausgeführt, wie zum Beispiel der Kondensator, dessen Metalllage hier in zwei Bereiche aufgeteilt ist oder der auffällige Widerstand in der unteren linken Ecke. Entweder gab es eine Revision, bei der ST nicht funktionale Elemente entfernt hat oder es handelt sich um einen Nachbau.
