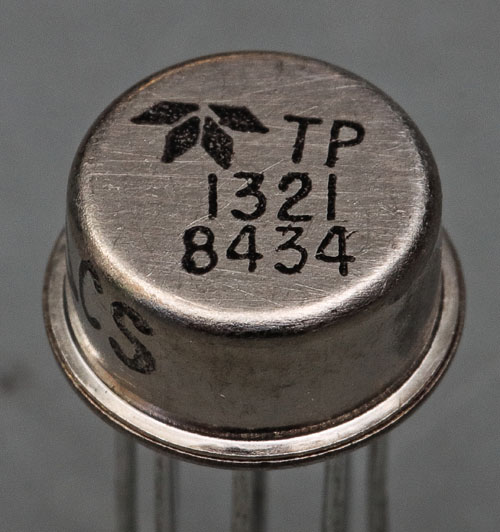

Der Teledyne Philbrick TP1321 ist ein Operationsverstärker mit einer hohen Bandbreite und einem hohen Eingangswiderstand. Der Verstärkungsfaktor darf nicht kleiner als 3 gewählt werden. Die Bandbreite beträgt dann mindestens 33MHz. Der Eingangsstrom wird bei Raumtemperatur mit maximal 25nA angegeben, der Eingangswiderstand mit 300MΩ.
Der TP1321 gehört wie der TP1322 zur Reihe "optimized 741´s". Beide Operationsverstärker teilen sich ein Datenblatt. Der TP1322 besitzt eine höhere Slewrate, während der TP1321 mit einer höheren Bandbreite spezifiziert ist. Der TP1321 bietet sich entsprechend bei niedrigeren Ausgangspegeln an. Der Teledyne Philbrick Katalog von 1972 gibt einen Preis von 15$ an. Heute (2023) entspricht das einem Wert von 112$.

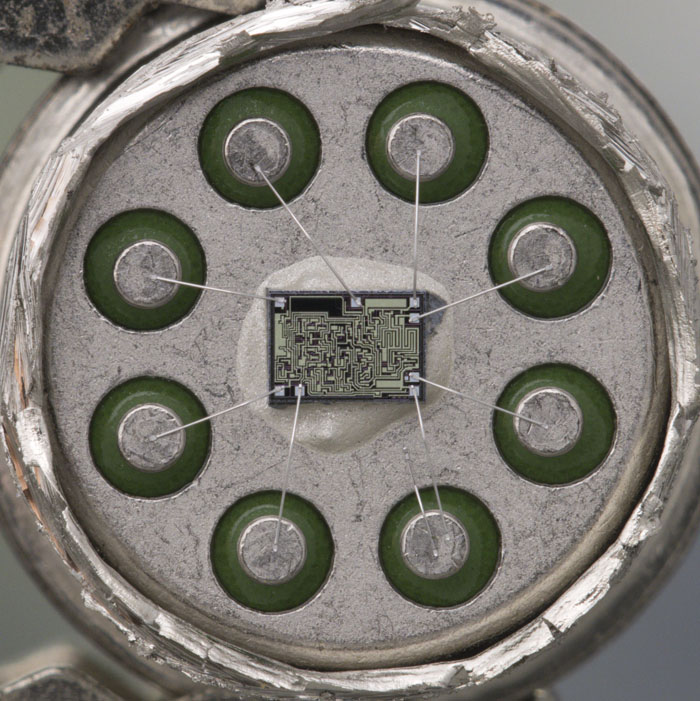

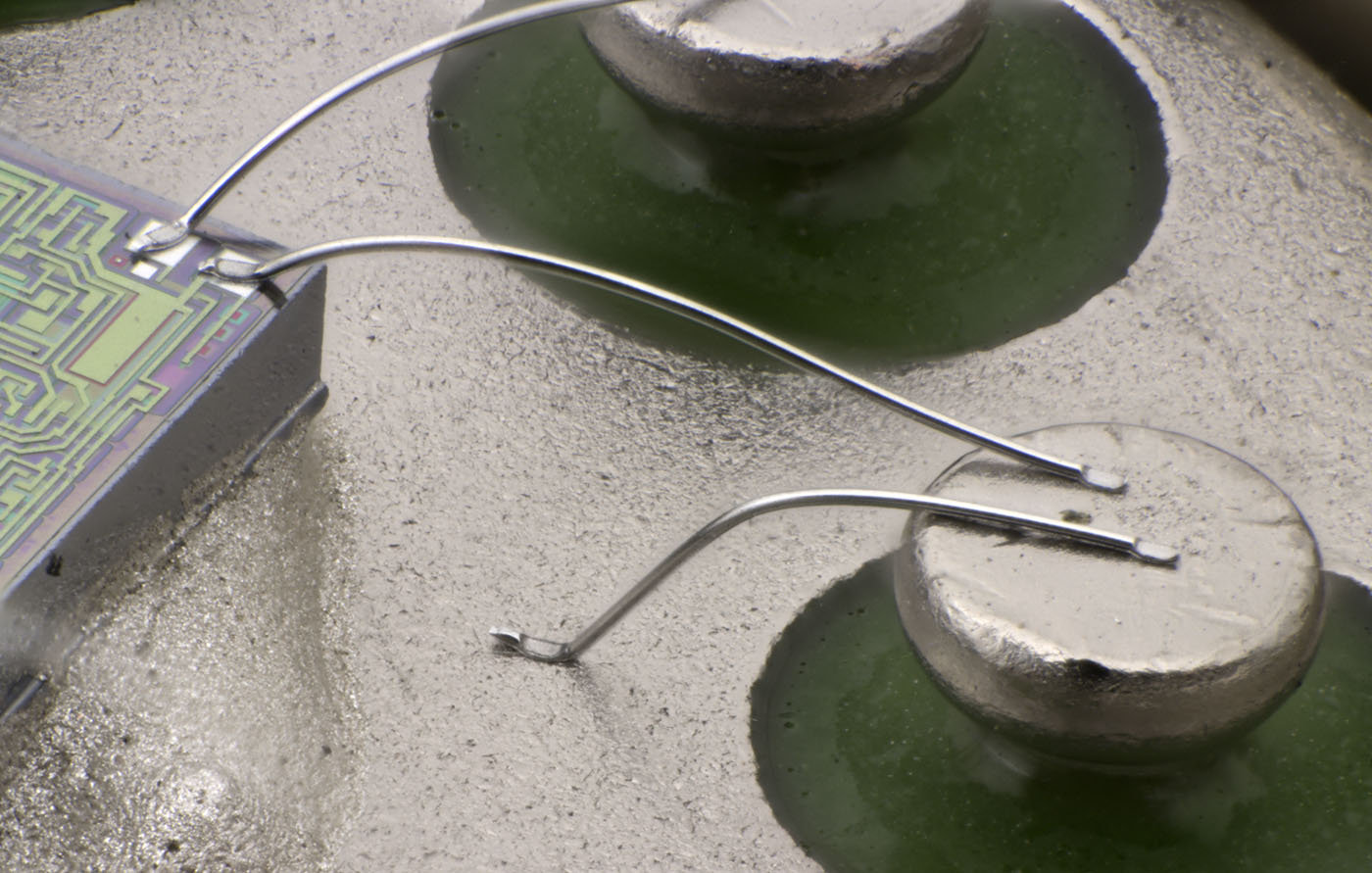

Obwohl zwischen der Fertigung des TP1321 und des TP1322 nur drei Jahre liegen, ist die Aufbau- und Verbindungstechnik deutlich unterschiedlich.

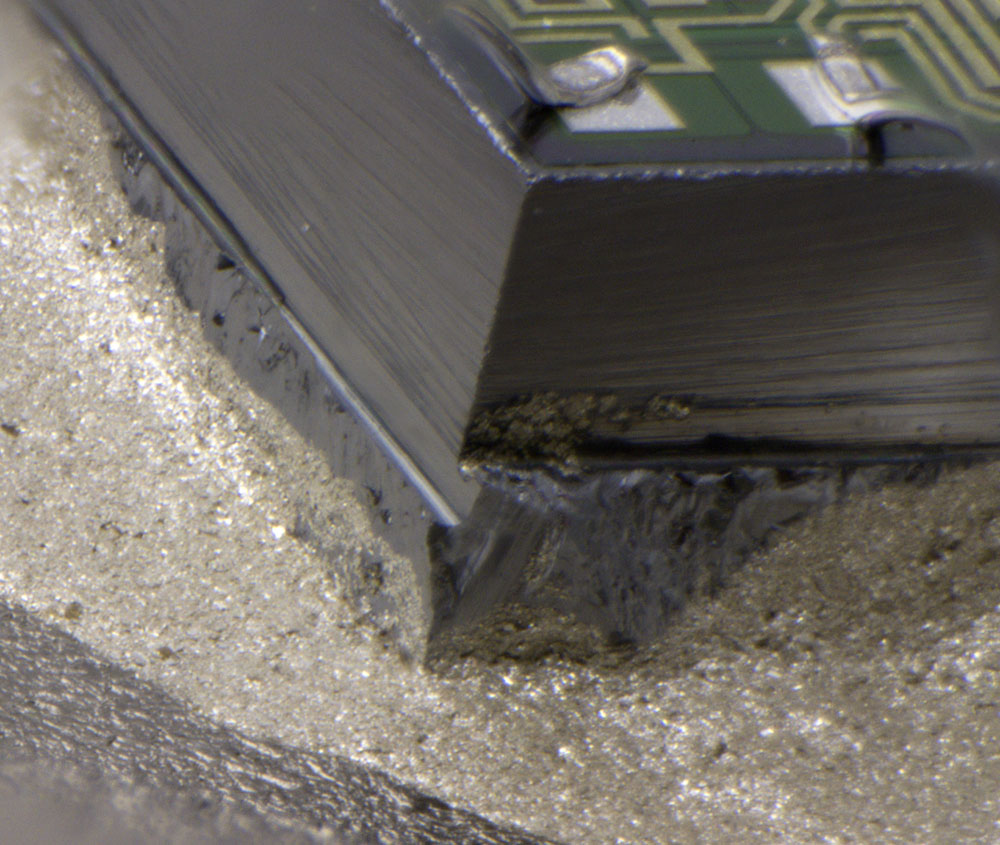

Der Wafer wurde offensichtlich ein Stück weit eingeschnitten und dann an dieser Schnittkante gebrochen.

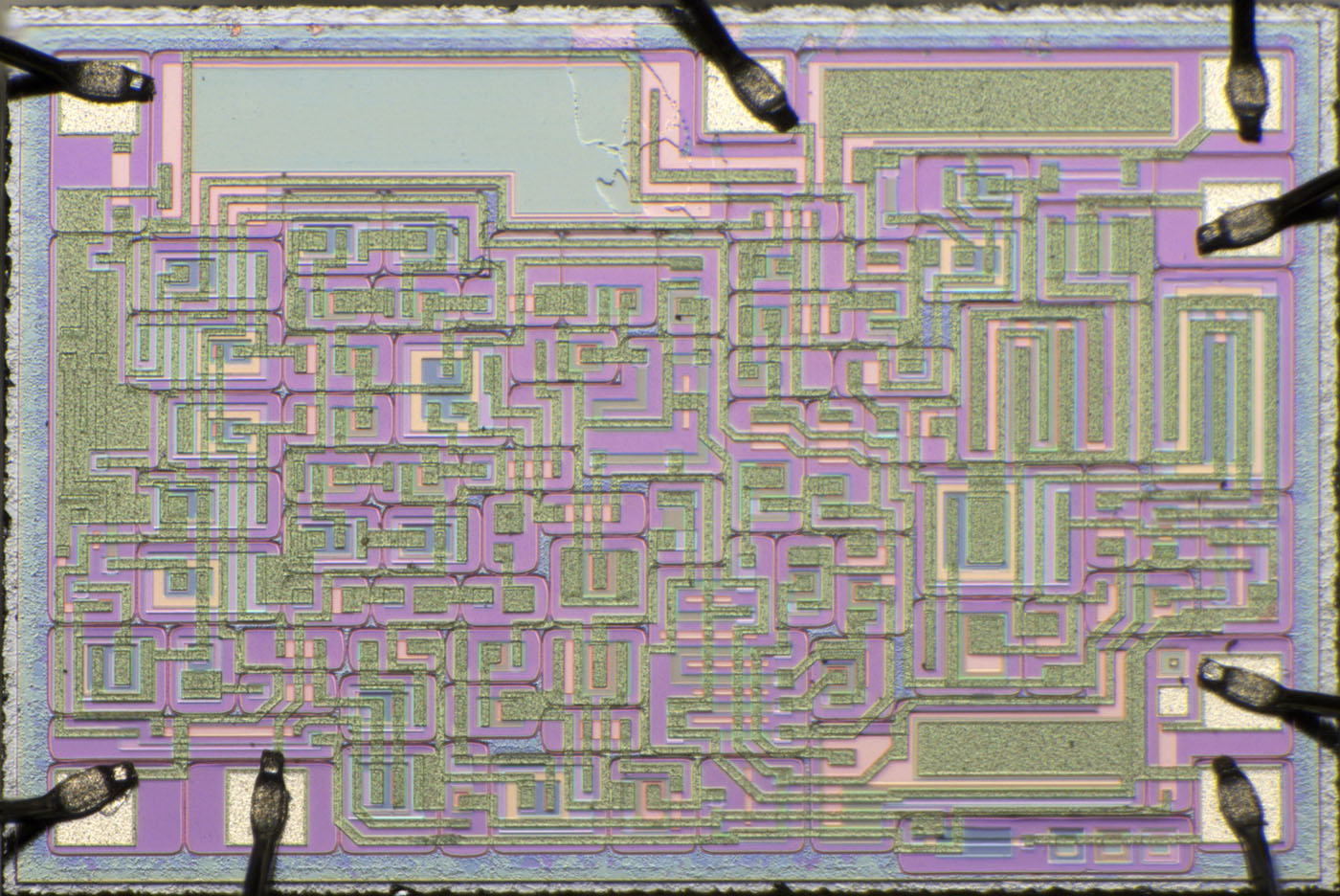

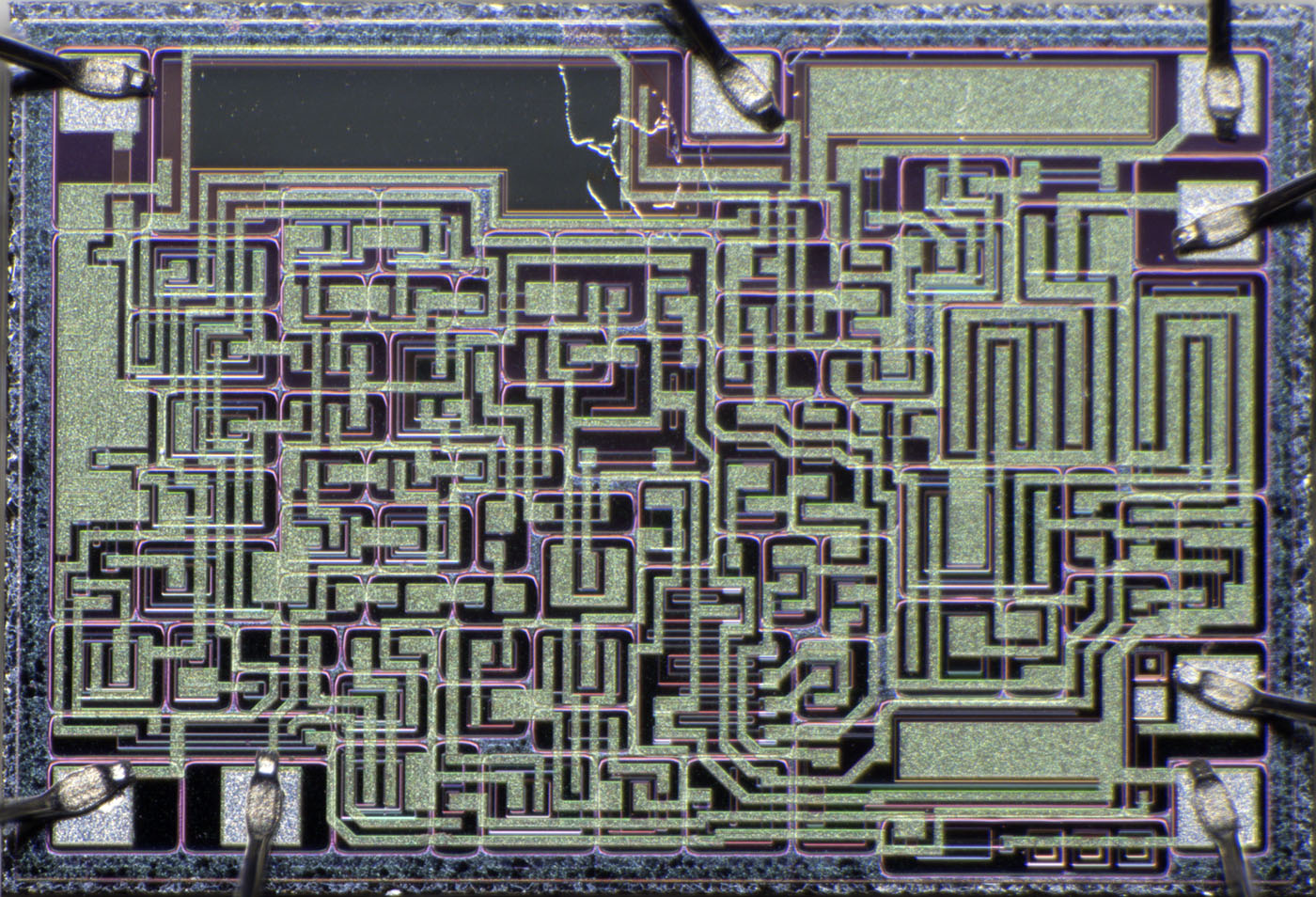

Die Abmessungen des Dies betragen 1,8mm x 1,3mm. Obwohl die Eigenschaften des TP1321 und des TP1322 sehr ähnlich sind, handelt es sich offensichtlich um zwei sehr unterschiedliche Designs. Es kam aber anscheinend der gleiche Prozess von Harris Semiconductor zum Einsatz, der sehr dünne Rahmenstrukturen um die Transistoren erzeugt und im Rahmen des TP1322 genauer beschrieben ist. Für den TP1322 findet sich ein baugleicher Harris-Operationsverstärker. Für den TP1321 spezifiziert Harris ebenfalls Vergleichstypen, diese besitzen aber ein anderes Layout.

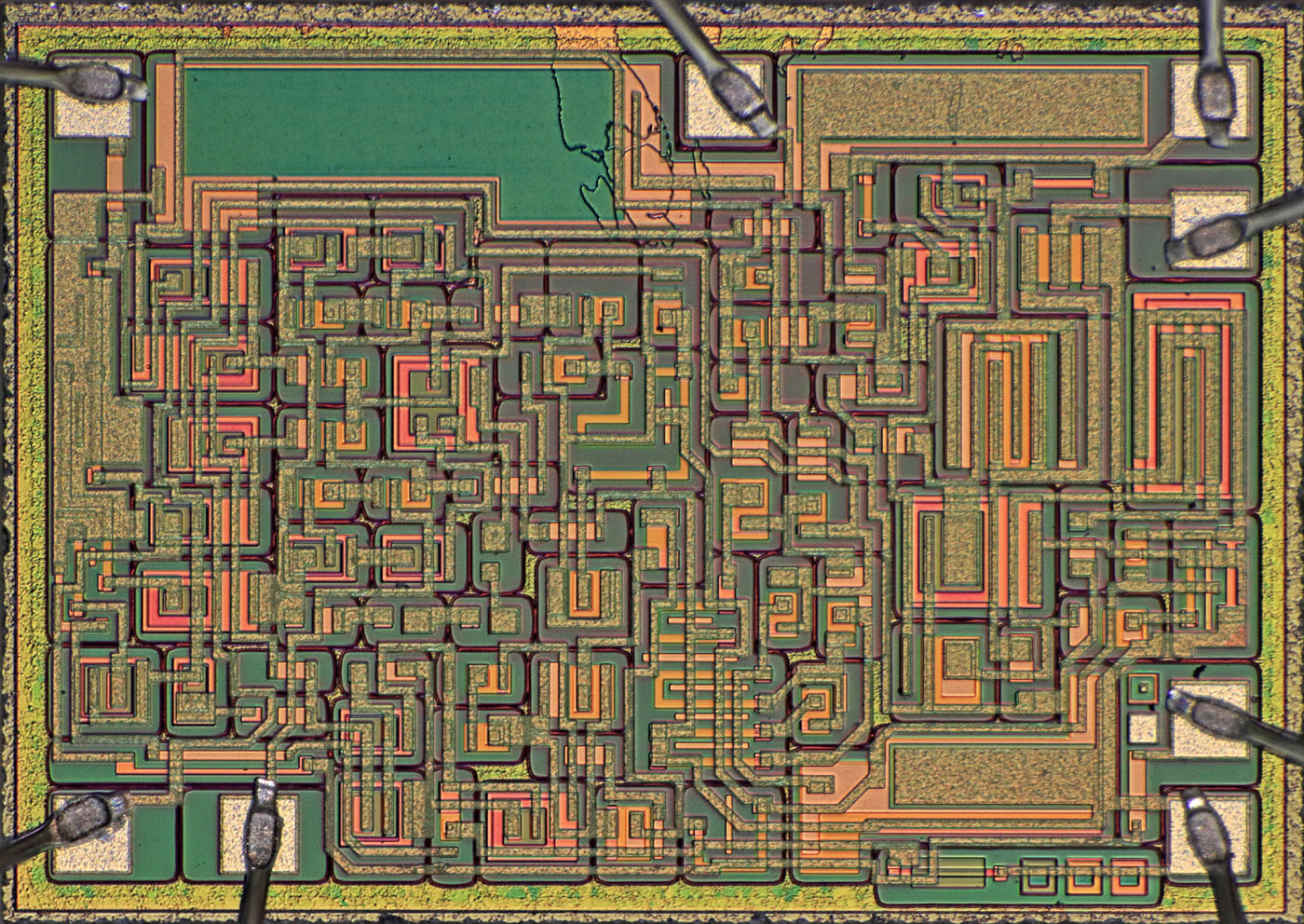

Oben links ist ein verhältnismäßig großer Kondensator integriert, dem allerdings die Metalllage fehlt, die die zweite Elektrode darstellen würde. Es ist gut möglich, dass man dieses Design mit etwas mehr Kompensation mit einer geringeren Bandbreite verkauft hat.
