PMI OP177

OP177

Der OP177 ist ein Nachfolger des OP07. Zuerst entwickelte PMI den OP77, darauf folgte der OP177 mit einem erweiterten Betriebstemperaturbereich. Alle drei Operationsverstärker werden heute noch von Analog Devices vertrieben.

Die maximale Offsetspannung konnte beim OP177 im Vergleich zum OP07 auf 100µV reduziert werden. Die beste Sortierung weist einen Offset von typischerweise 10µV, maximal 25µV auf. Der Open-Loop-Verstärkungsfaktor ist um einen Faktor 10 höher. Die Slewrate ist minimal größer, die Bandbreite wird wie beim OP07 mit 0,6MHz angegeben. Die maximale Leistungsaufnahme konnte halbiert werden.



OP177 Datenblatt Schaltplan

Das Datenblatt des OP177 enthält den gleichen Schaltplan, der auch im Datenblatt des OP07 abgebildet ist.

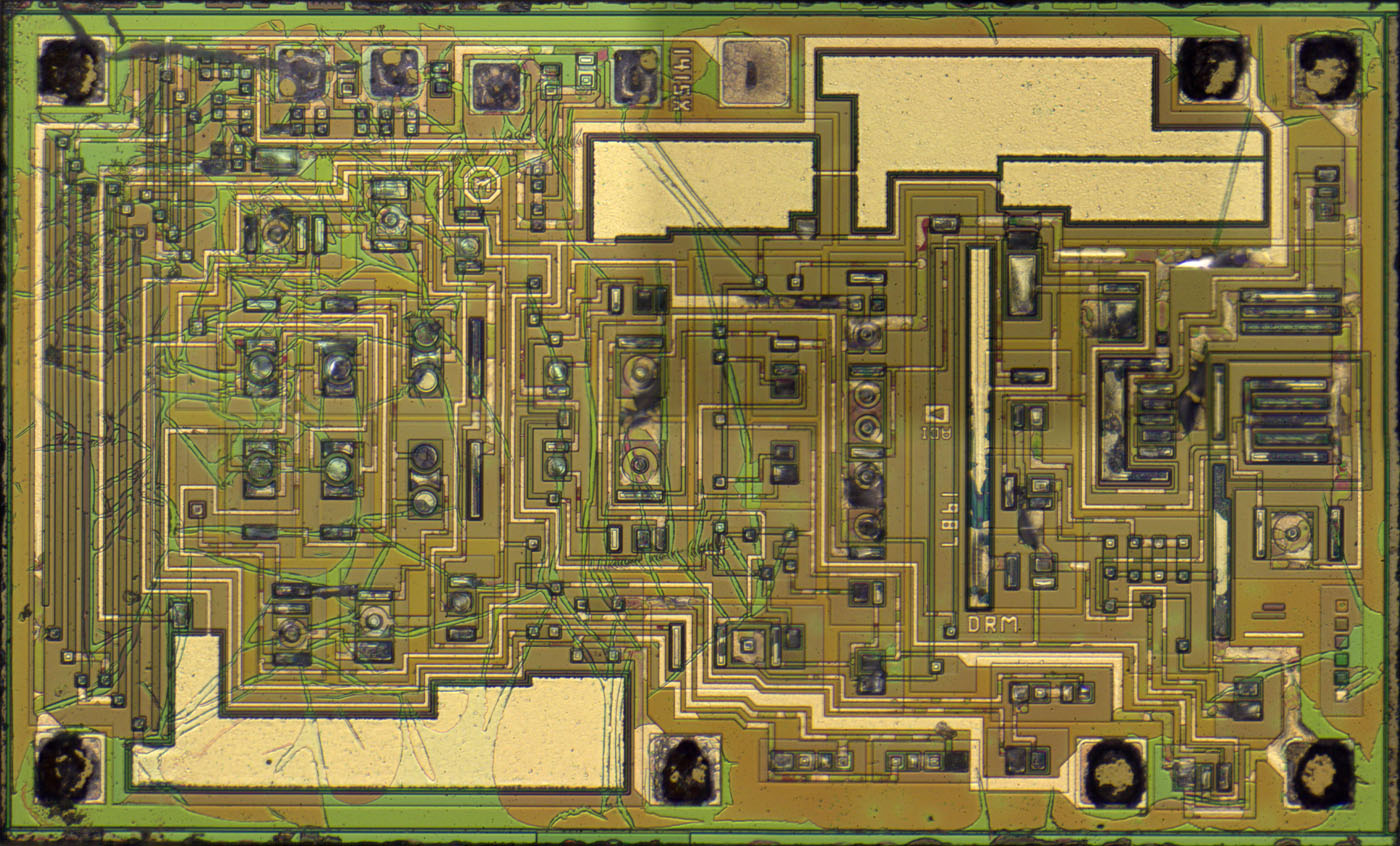

OP177 Die Schutzschicht

Auf dem Die befindet sich eine Schutzschicht, die höchstwahrscheinlich aus Polyimid besteht. Die Testpads zum Abgleich der Offsetspannung sind klar zu erkennen.



OP177 Die

OP177 Die

Die Polyimidschicht lässt sich nur mit erhöhten Temperaturen zersetzen, währenddessen auch die Metalllage etwas leidet.

Die Abmessungen des Dies betragen 2,3mm x 1,4mm. Es ist damit nur minimal kleiner als das Die des OP07. Neben dem Jahrgang 1987 findet sich hier bereits das Logo von Analog Devices. Die Bezeichnung 1415X ist allerdings noch typisch für PMI-Designs. Das X steht für die dritte Revision des Maskensatzes.



TI OP07 Datenblatt Schaltplan

Wie beim OP07 passt auch hier der Schaltplan im Datenblatt nicht wirklich zur Schaltung und man orientiert sich besser am Schaltplan im Datenblatt des OP07 von Texas Instruments.

Oberflächlich betrachtet gleicht der OP177 dem OP07 sehr stark. Vielleicht reichten die moderneren Herstellungsprozesse aus, um die Spezifikationen zu verbessern.



OP177 Die Offsetabgleich

Der OP177 besitzt zum Justieren der Offsetspannung genauso viele Testpads und Fuses wie der OP07. An der linken Kante sind die Dummy-Widerstände zu erkennen, die die dortigen Kollektor-Widerstände flankieren.
