Toshiba Q67A3S3

Q67A3S3

Q67A3S3

Q67A3S3

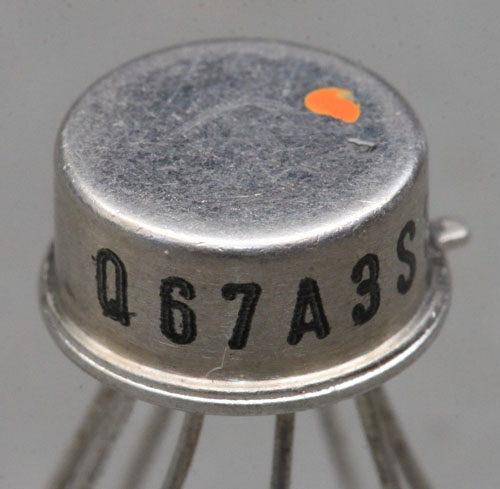

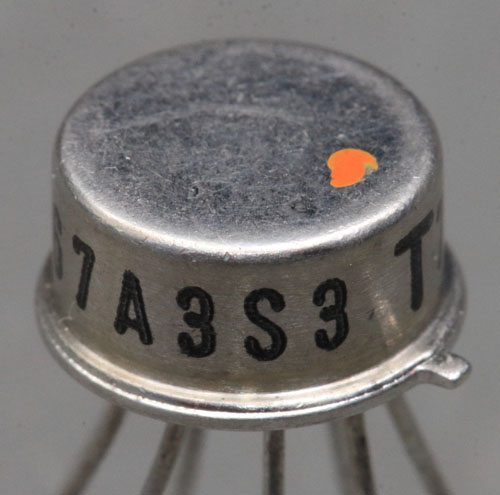

Das vorliegende Bauteil ist mit der Zeichenfolge Q67A3S3 beschriftet. Die Bezeichnung lässt sich keinem Schaltkreis zuordnen.

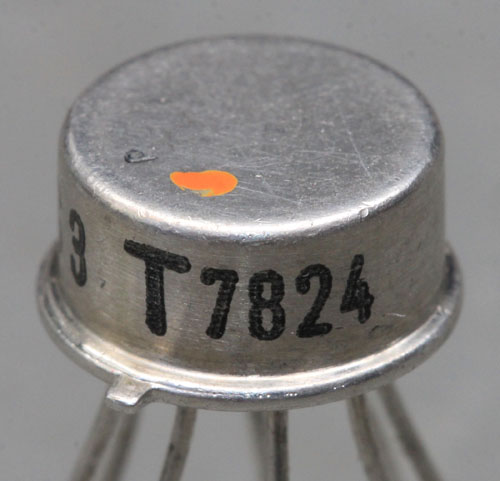

Das T ist etwas größer als die anderen Zeichen, was für Toshiba als Hersteller spricht. Das übergroße T ist zum Beispiel auch beim TA75558 zu sehen.

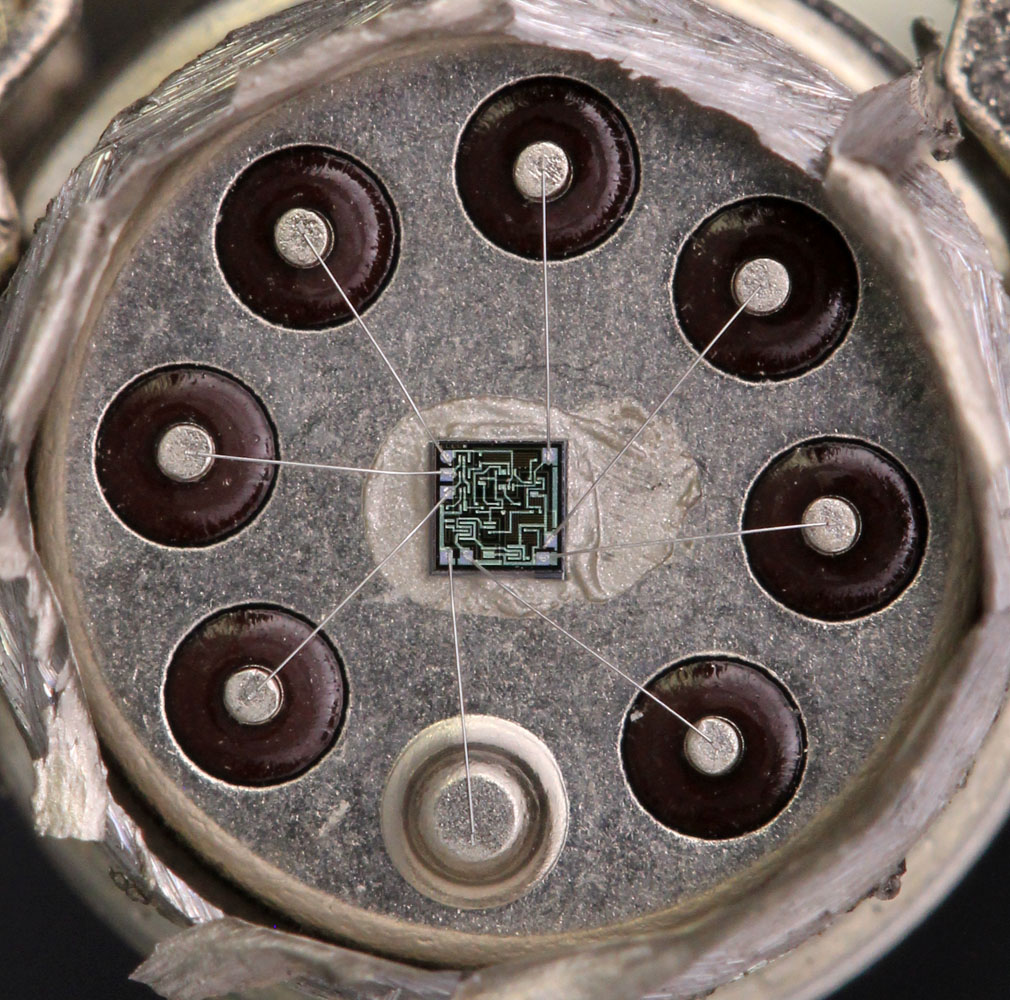

Q67A3S3 Aufbau

Q67A3S3 Die

Q67A3S3 Die

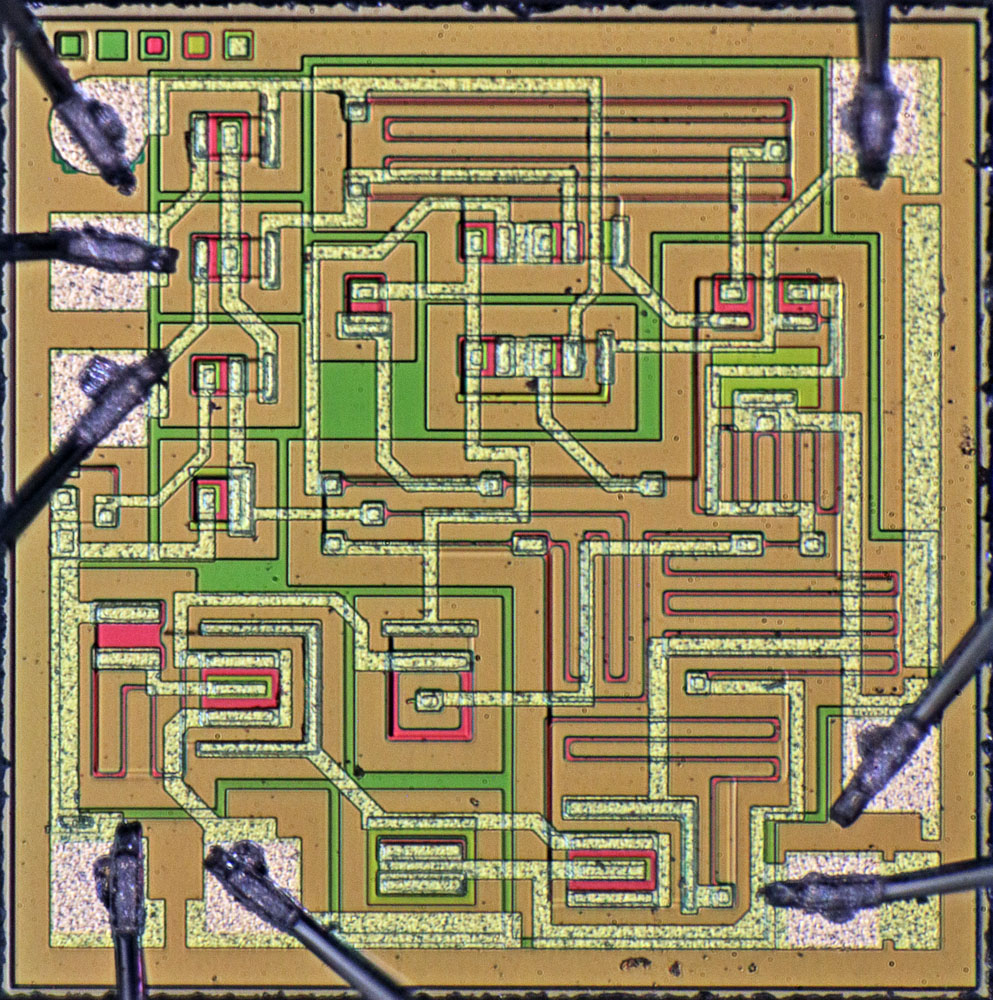

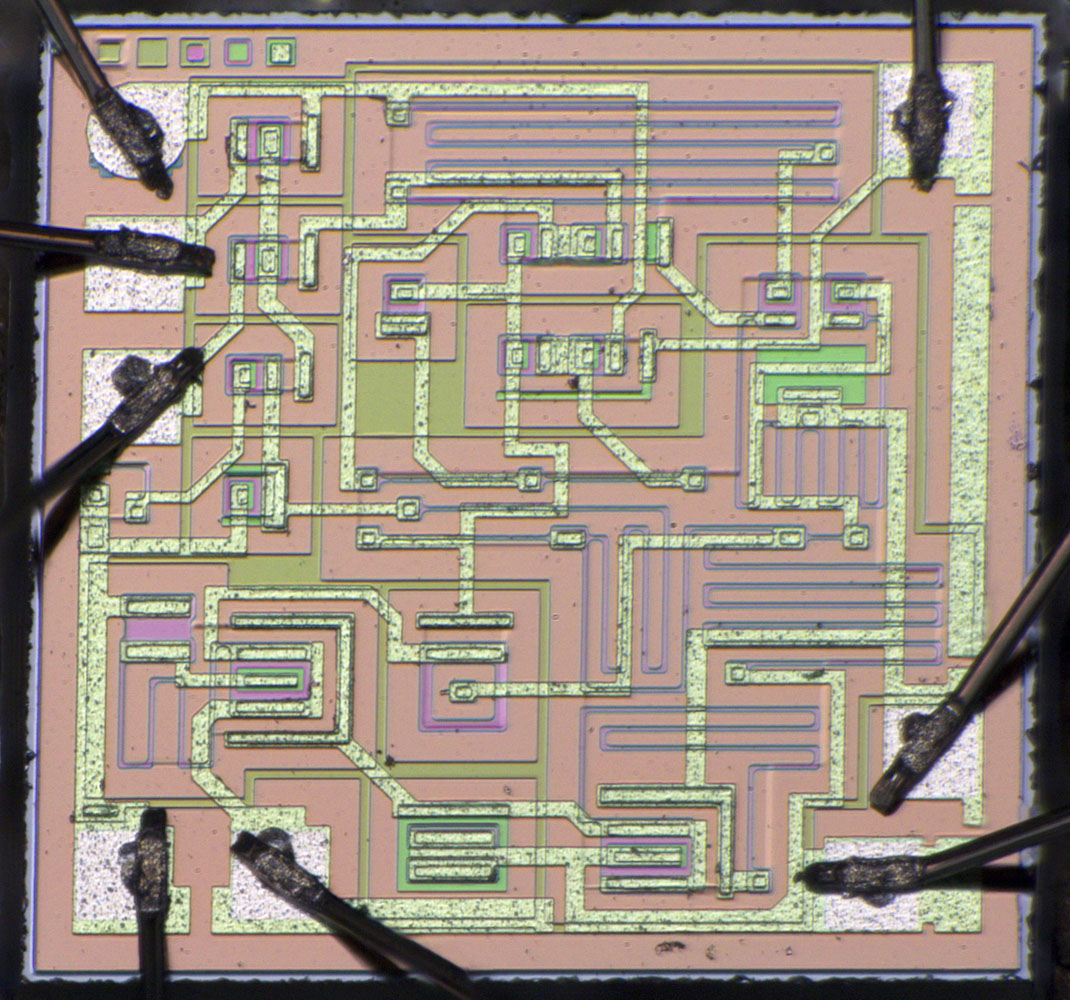

Es zeigt sich, dass der Baustein eine Variante des µA709 ist. Das ist bei einem Vergleich mit dem LM709 gut zu erkennen.

Eine Besonderheit des Designs ist die Tatsache, dass man versucht hat die rechte, die linke und die untere Kante möglichst durchgehend mit breiten Metallstreifen zu versehen. Meist wurden die Leitungen der bestehenden Potentiale entsprechend verlängert. An der rechten Kante hat man einen zusätzlichen, isolierten Streifen aufgebracht.
