Microsystems International ML741

ML741

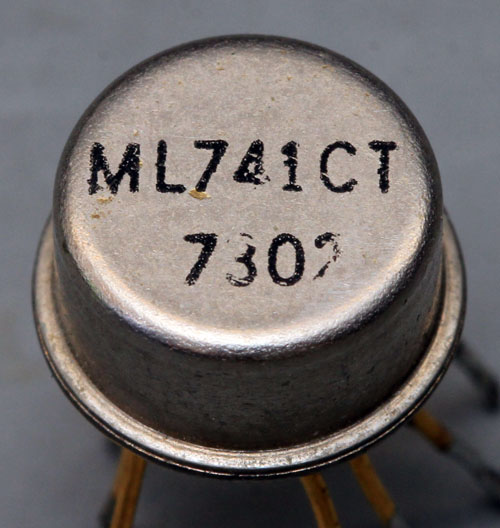

Der ML741 ist ein Operationsverstärker aus der 741-Familie, der vom kanadischen Halbleiterhersteller Microsystems International produziert wurde.

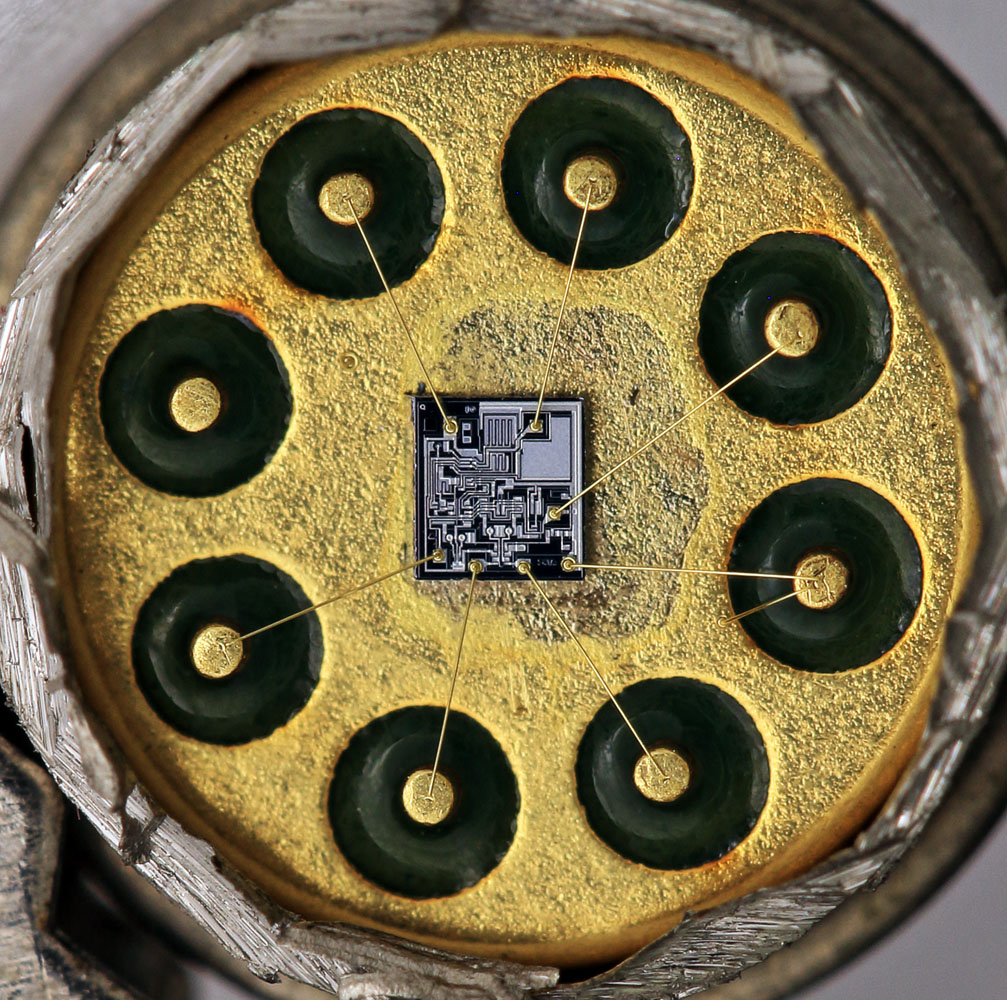

ML741 Aufbau

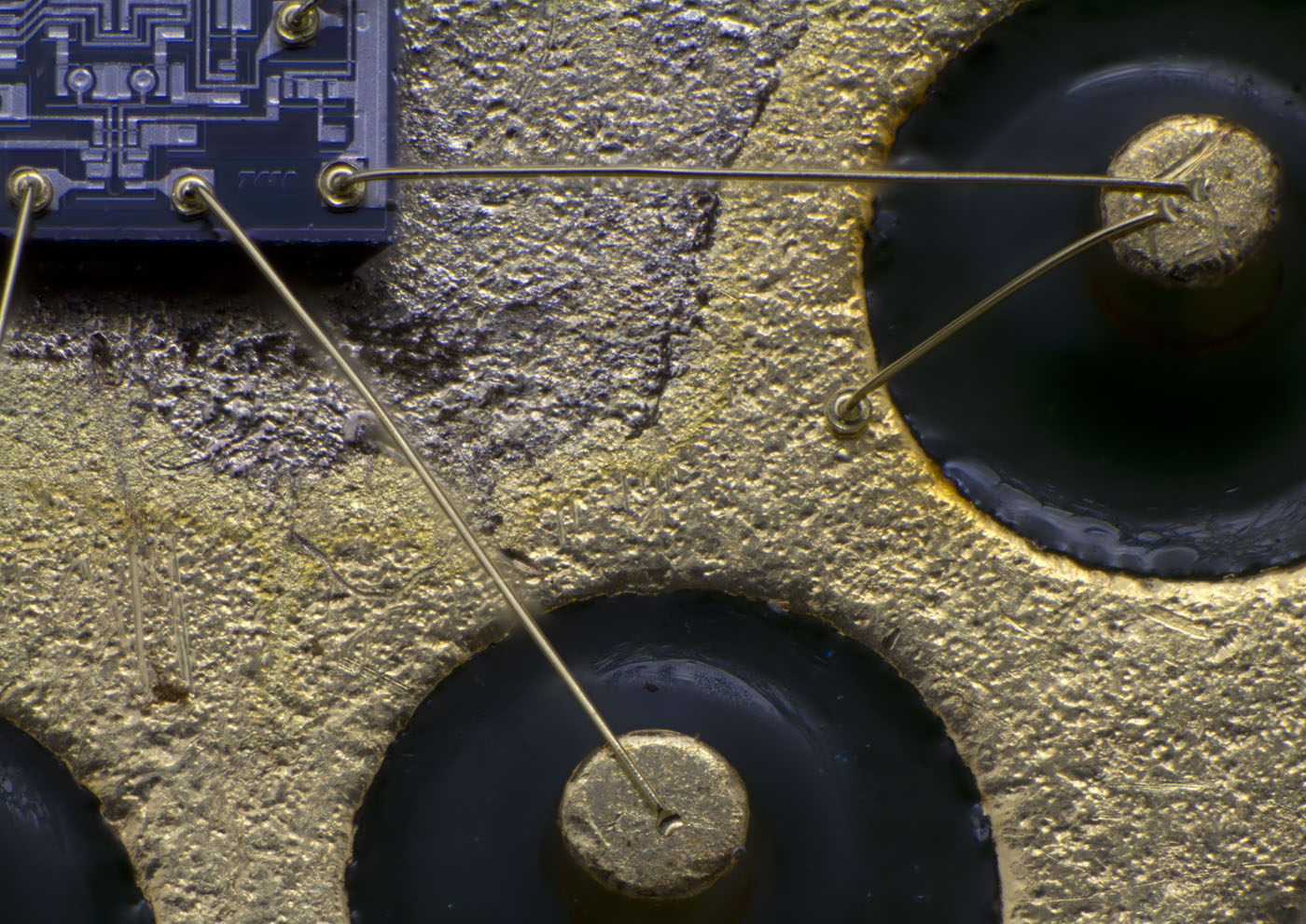

Der Pin der negativen Versorgung ist über einen Bonddraht mit dem Die und mit einem weiteren Bonddraht mit dem Gehäuse verbunden.

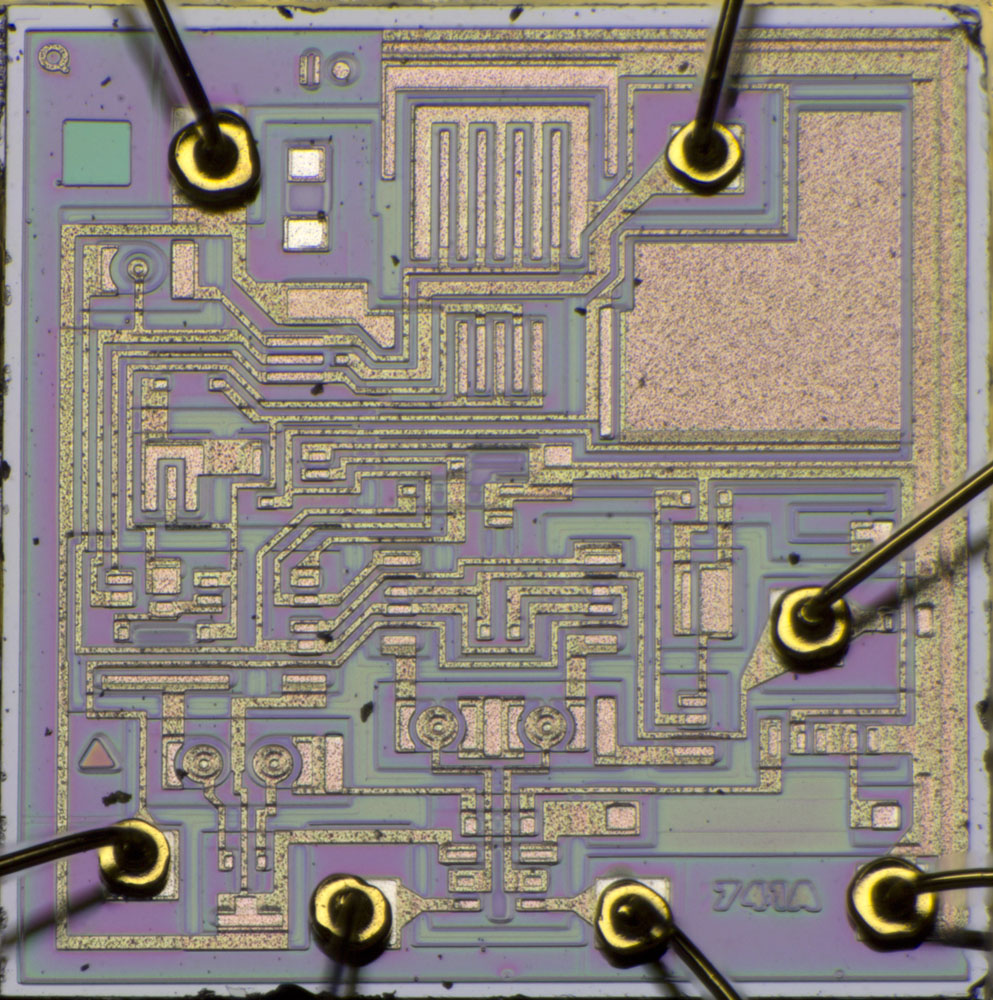

ML741 Die

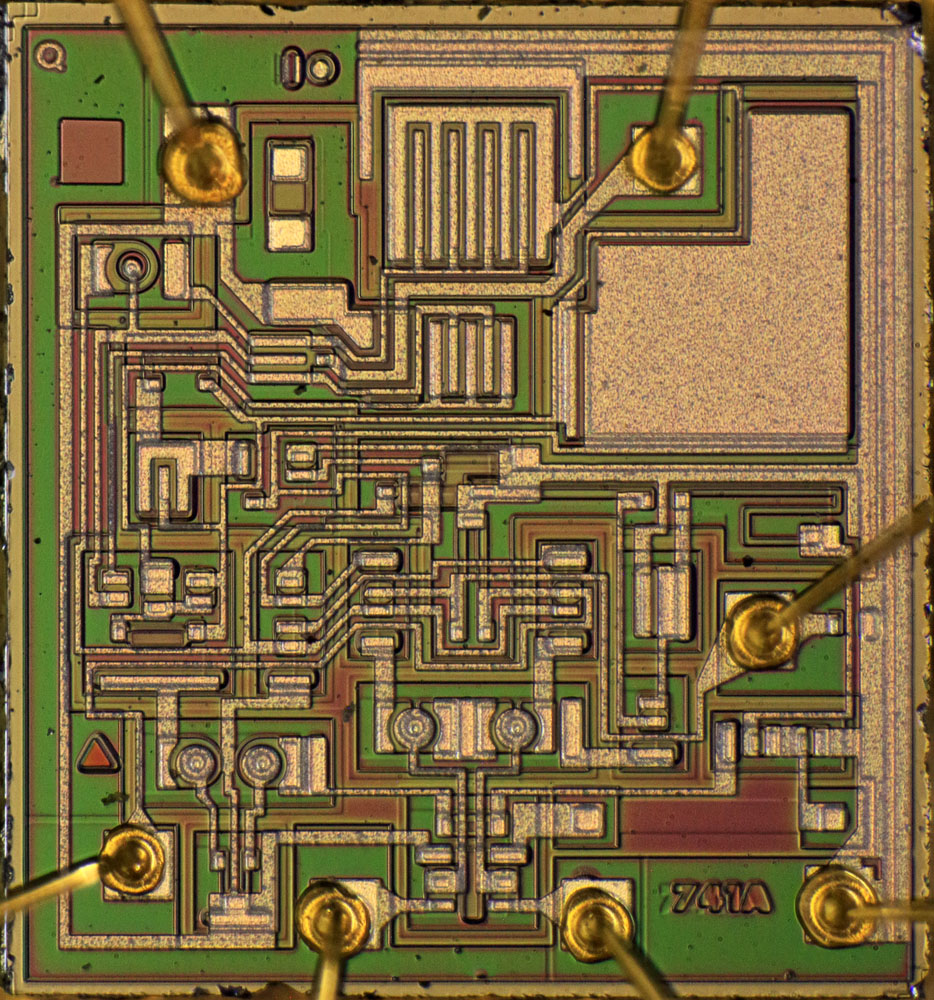

ML741 Die

Die Schaltung des 741 ist im Rahmen des LM741 genauer beschrieben. Die hier vorliegende Schaltung scheint dem sehr ähnlich zu sein. Der Aufbau des Schaltkreises ist aber mit keiner anderen hier dokumentierten Variante vergleichbar.

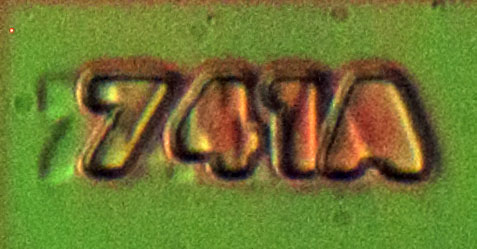

ML741 Die Detail

Das A bei der Beschriftung 741A könnte für eine erste Revision des Designs stehen.
