Intel 80486 SX

Intel 80486 SX

Der Intel 80486 SX ist ein Prozessor aus der bekannten x86-Reihe. Er kann mit maximal 33MHz betrieben werden.



Intel 80486 SX

Intel 80486 SX

Die Metallabdeckung lässt sich relativ einfach entfernen.



Intel 80486 SX Die

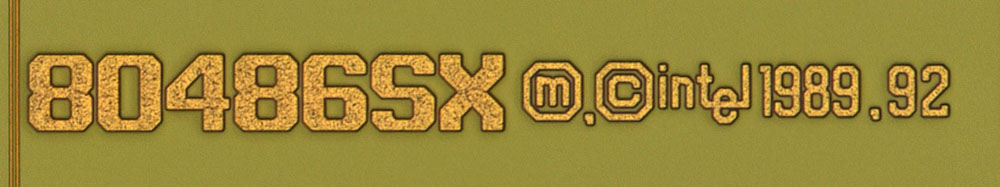

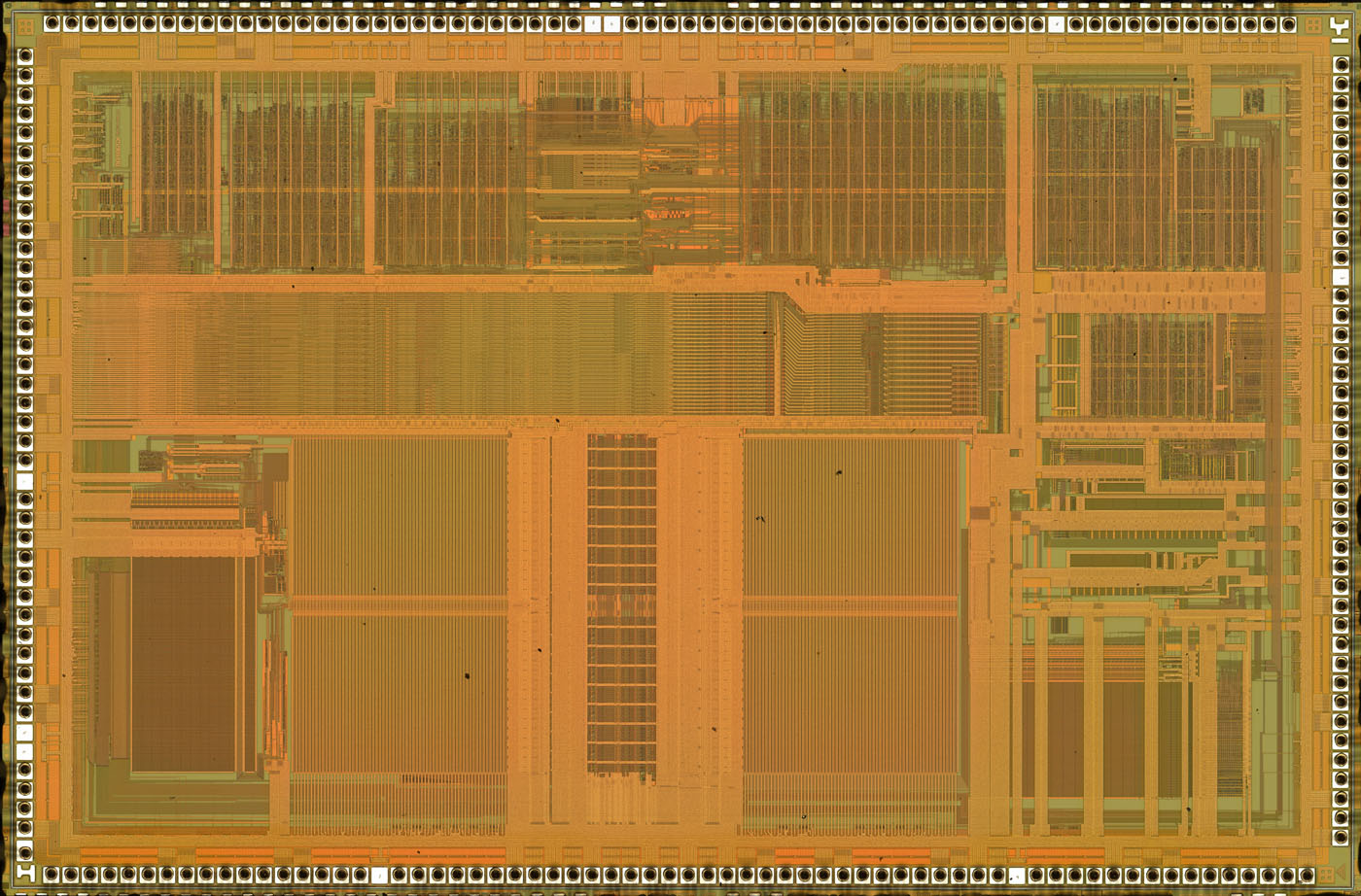

Auf dem Die sind viele Strukturen zu erkennen.



Intel 80486 SX Die Detail

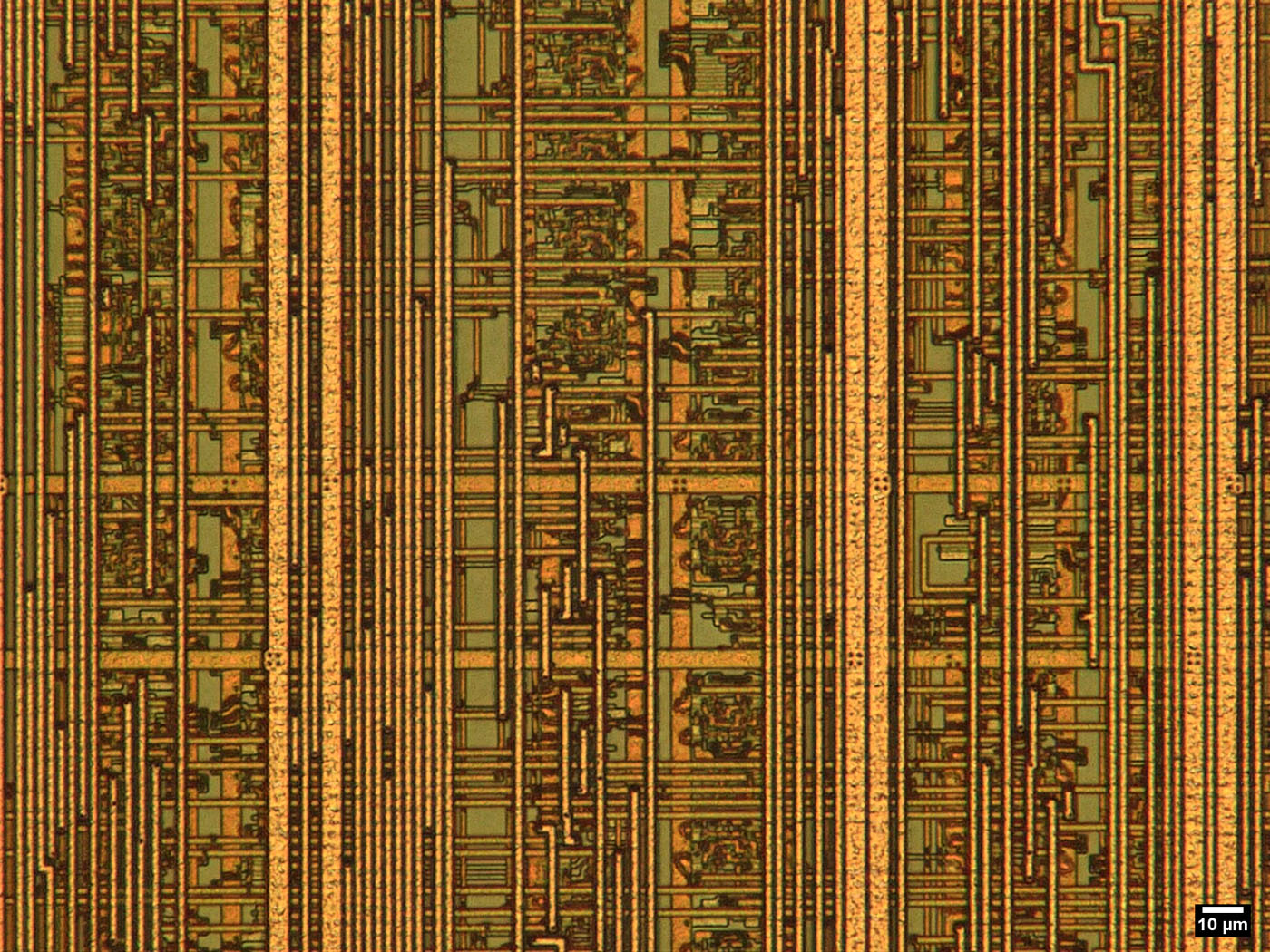

Laut Wikipedia beträgt die Strukturbreite 1µm.



Intel 80486 SX Bond

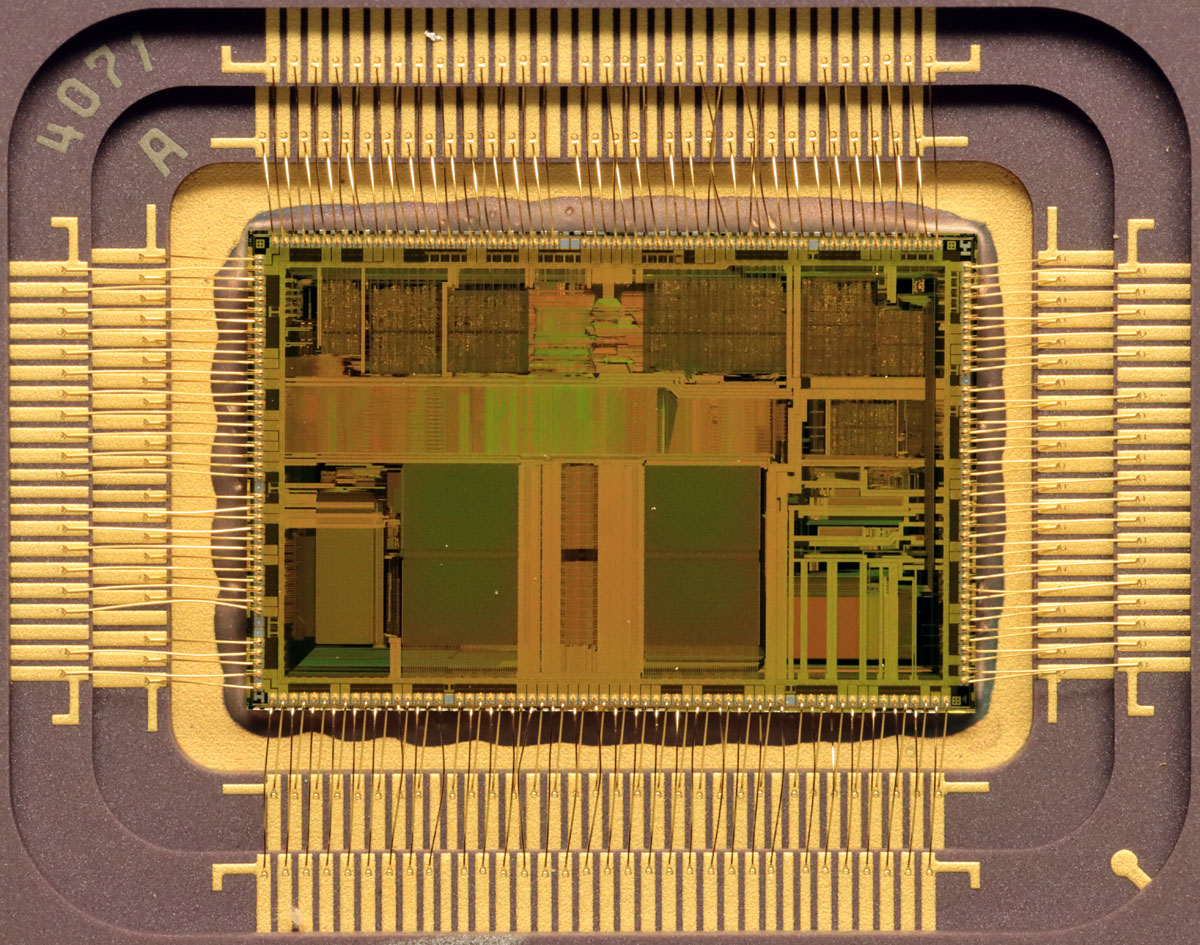

Die Bonddrähte führen abwechselnd auf eine der zwei Stufen, die den Rahmen des Packages bilden.



Intel 80486 SX Detail

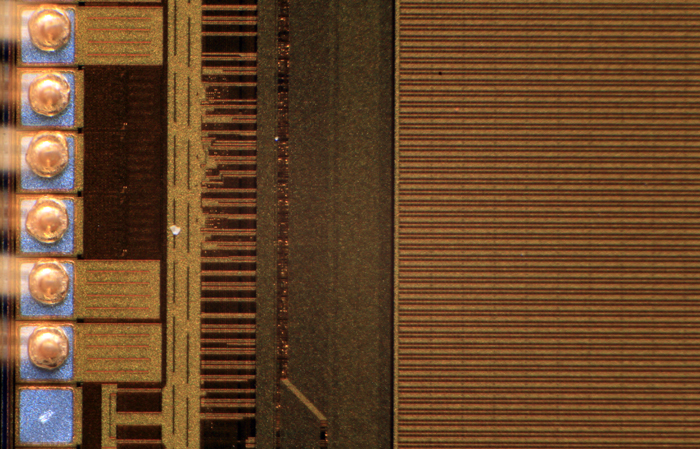

Die meisten Bondpads sind kontaktiert, es befinden sich aber auch einige Testpads dazwischen.



Intel 80486 SX Die Bond

Intel 80486 SX Die Bond

An manchen Stellen sind die Bonddrähte sauber mittig auf den zugehörigen Pads platziert, an anderen Stellen macht die Platzierung eher einen grenzwertigen Eindruck.



Intel 80486 SX Die Bond

Eine Detailaufnahme der Bonddrähte.



Intel 80486 SX Die Detail

Intel 80486 SX Die Bond

Intel 80486 SX Die Detail

Intel 80486 SX Die Detail

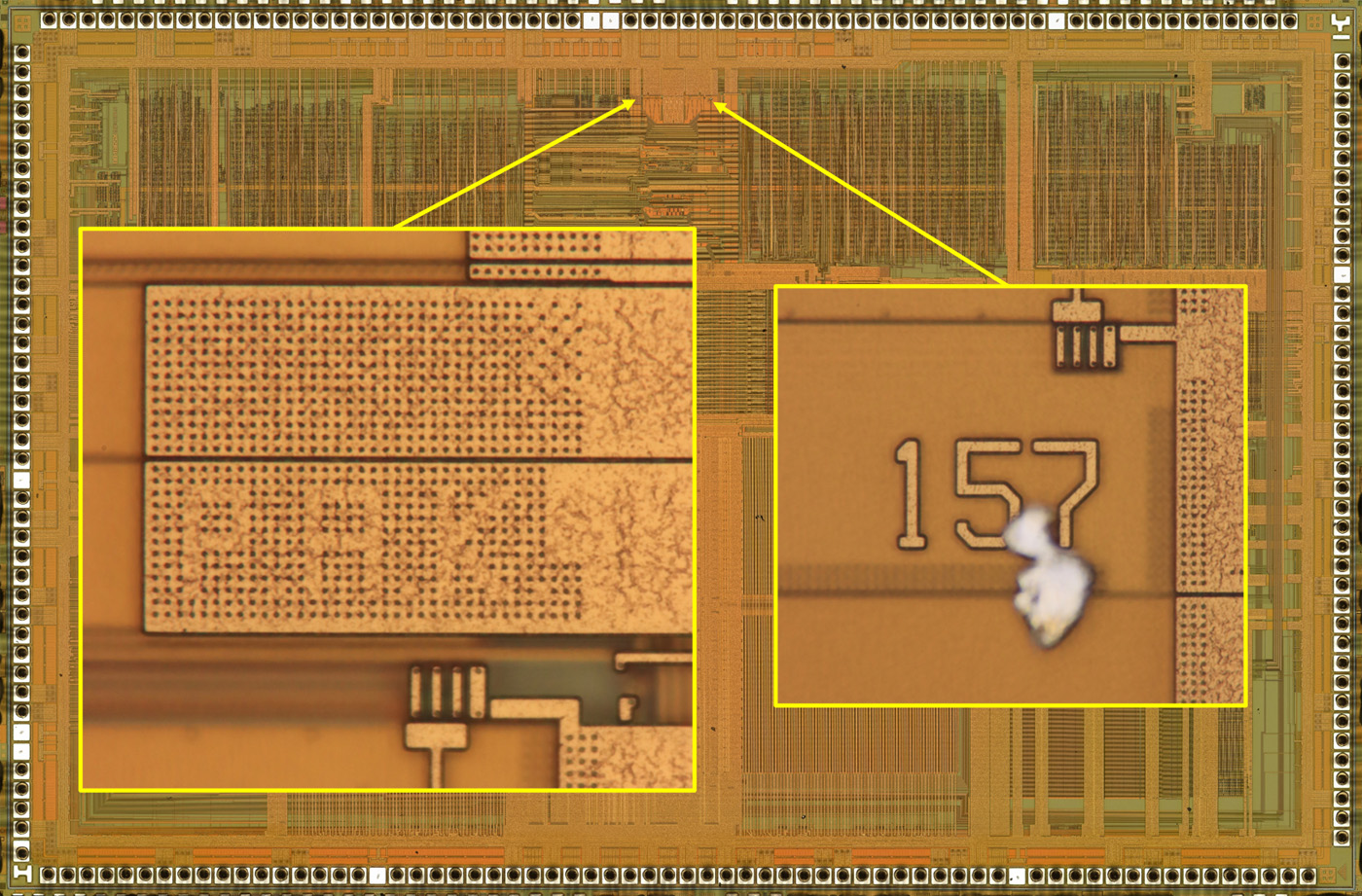

Mit einiger Bildbearbeitungen lassen sich die verschiedenen Metalllagen herausarbeiten.



Intel 80486 SX Die Die Bond

Intel 80486 SX Die Bond
