S3 Trio64V+ - Hercules Terminator 64

Hercules Terminator 64 - S3 Trio64V+

  Hercules Terminator 64 - S3 Trio64V+

Die Grafikkarte Hercules Terminator 64 beinhaltet einen Grafikprozessor von S3. Es handelt sich um das Modell Trio64V+.

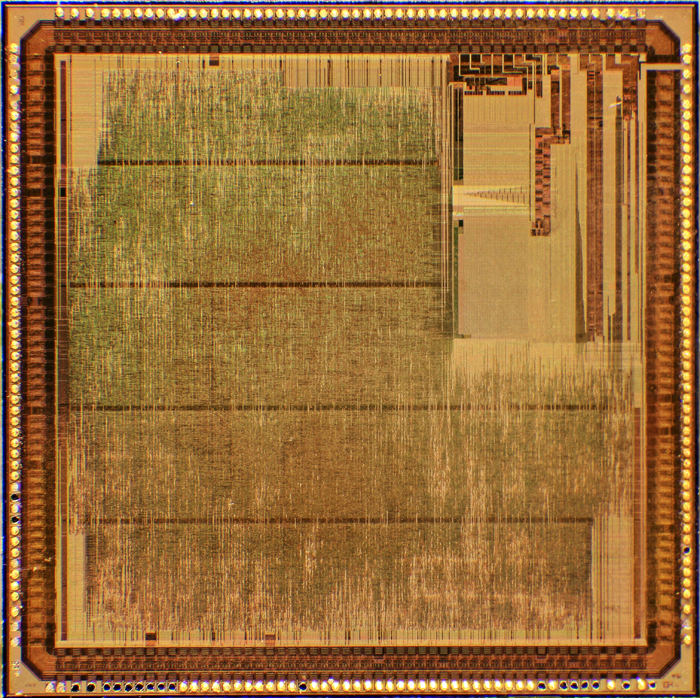

Grafikprozessor S3 Trio64V+ Die

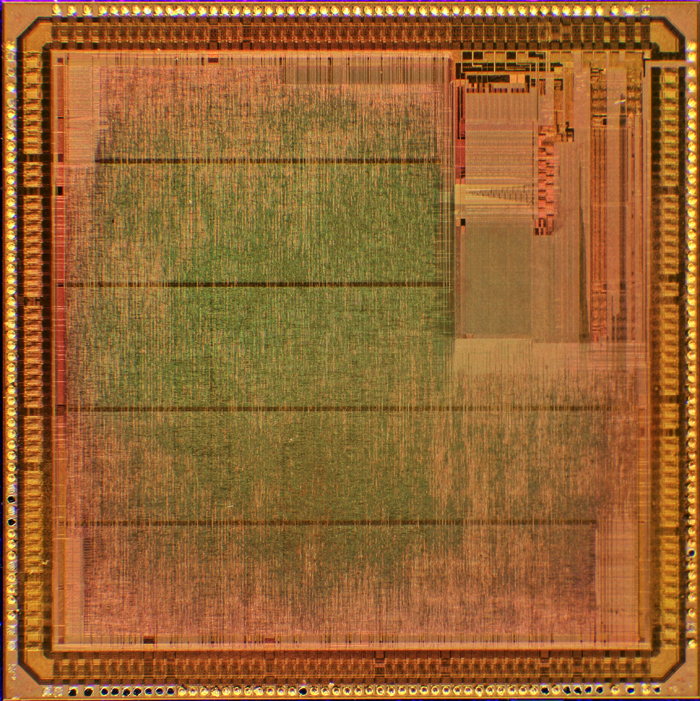

Grafikprozessor S3 Trio64V+ Die

Das Die wirkt recht homogen. Die Strukturen sind sehr klein.
Der Großteil der Fläche ähnelt der optischen Erscheinung nach einem Gatearray.

Der Bereich in der oberen rechten Ecke ist erkennbar anders aufgebaut. Der S3 Trio Grafikchip beinhaltet laut Wikipedia neben dem eigentlichen Grafikprozessor einen RAMDAC und einen Systemtaktgenerator. Höchstwahrscheinlich handelt es sich in der rechten oberen Ecke genau um diese Funktionsblöcke.

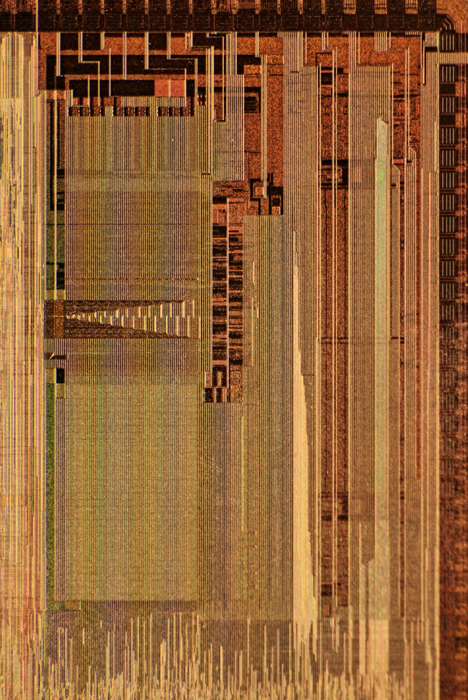

Grafikprozessor S3 Trio64V+ Die RAMDAC

Die begrenzte Auflösung der Strukturen lässt nur Spekulationen bezüglich der Funktionalitäten zu. Es scheint aber nicht unwahrscheinlich, dass das keilförmige Element in der Mitte die Schnittstelle zwischen Grafikprozessor und RAMDAC darstellt. Der Block direkt darüber könnte einen Lookuptable enthalten, die Strukturen darüber stellen wahrscheinlich den Digital-Analog-Wandler dar.

Der Block in der unteren linken Ecke könnte einen Cache-RAM-Bereich darstellen.

Der rechte Block könnte den Taktgenerator beinhalten.

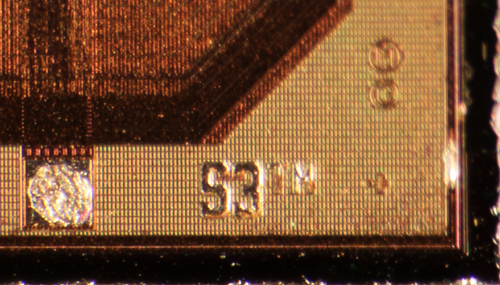

Grafikprozessor S3 Trio64V+ Die Detail

In der linken unteren Ecke des Dies befindet sich die Firmenbezeichnung S3.



Grafikprozessor S3 Trio64V+ Die Detail

In der linken oberen Ecke ist die Zeichenfolge 765P1 abgebildet. Höchstwahrscheinlich handelt es sich hier um die interne Bezeichnung des Designs.
