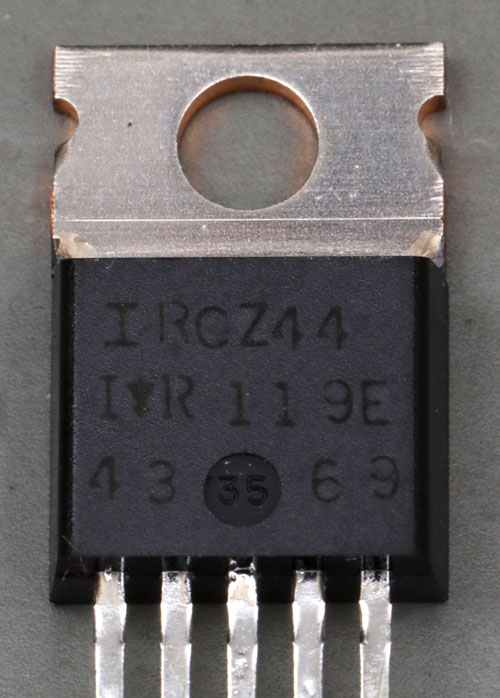

Der International Rectifier IRCZ44 ist ein n-Kanal Leistungs-MOSFET, der zusätzliche Ausgänge für eine Strommessung bietet. Der Aufbau und die Funktionsweise eines solchen MOSFETs ist im Rahmen des IRCZ34 genauer beschrieben. Der IRCZ44 sperrt bis zu 60V und leitet bis zu 50A dauerhaft. Der typische Widerstand beträgt dann 0,028Ω. Bei einer Gehäusetemperatur von 25°C können bis zu 150W Verlustleistung abgeführt werden.

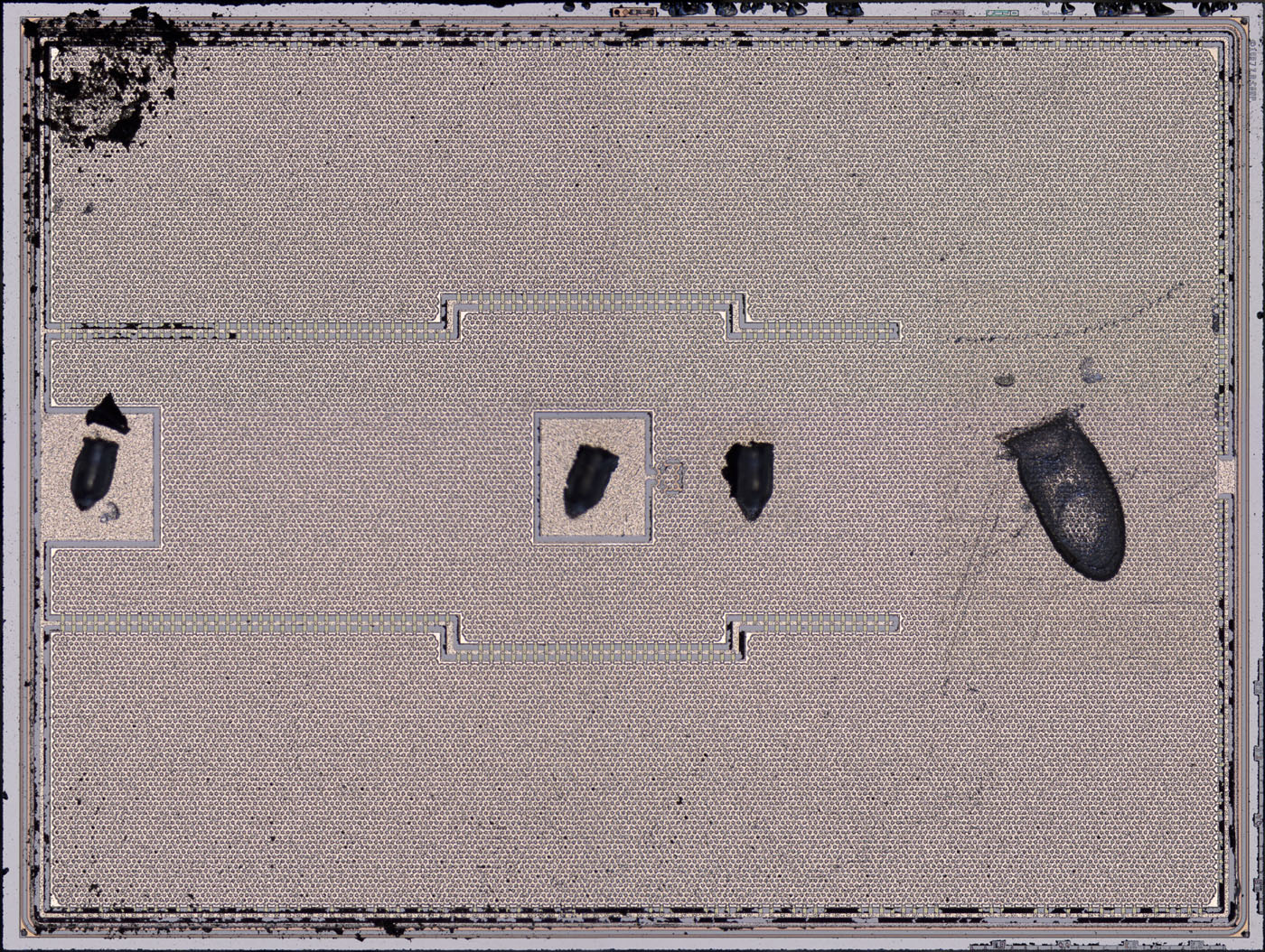

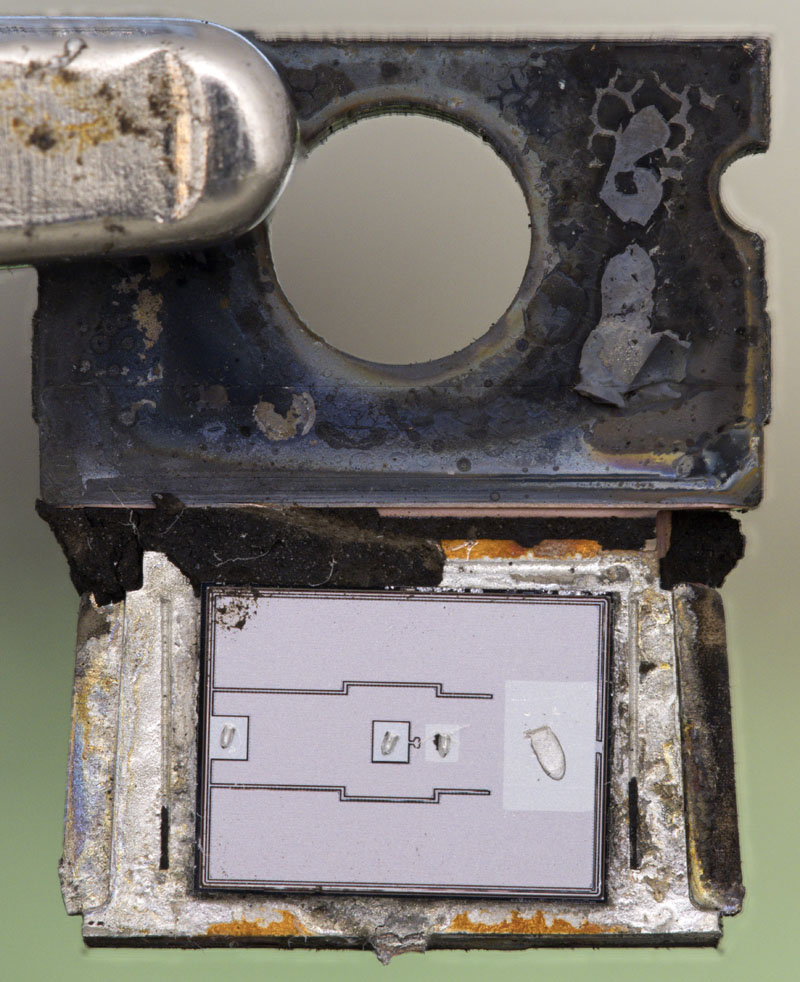

International Rectifier hat für diese HEXFET-Familie verschiedene Die-Größen definiert. Während der IRCZ34 die Die-Größe 3 enthält, nutzt der IRCZ44 die Die-Größe 4. Die Abmessungen betragen 5,8mm x 4,3mm. Rechts befindet sich der große Sourcekontakt, links erreicht das Gatepotential den Transistor. In der Mitte kontaktiert ein Bondpad einen kleinen isolierten Bereich. Der Strom über diesen Bereich beträgt 1/2400 bis 1/2840 des Gesamtstroms. Eine darüber realisierte Strommessung ist nicht übermäßig genau, aber in vielen Anwendungen durchaus ausreichend. Der zusätzliche Sourcekontakt in der Mitte des Dies sorgt dafür, dass die Strommessung nicht durch den Laststrom über den großen Bonddraht verfälscht wird.

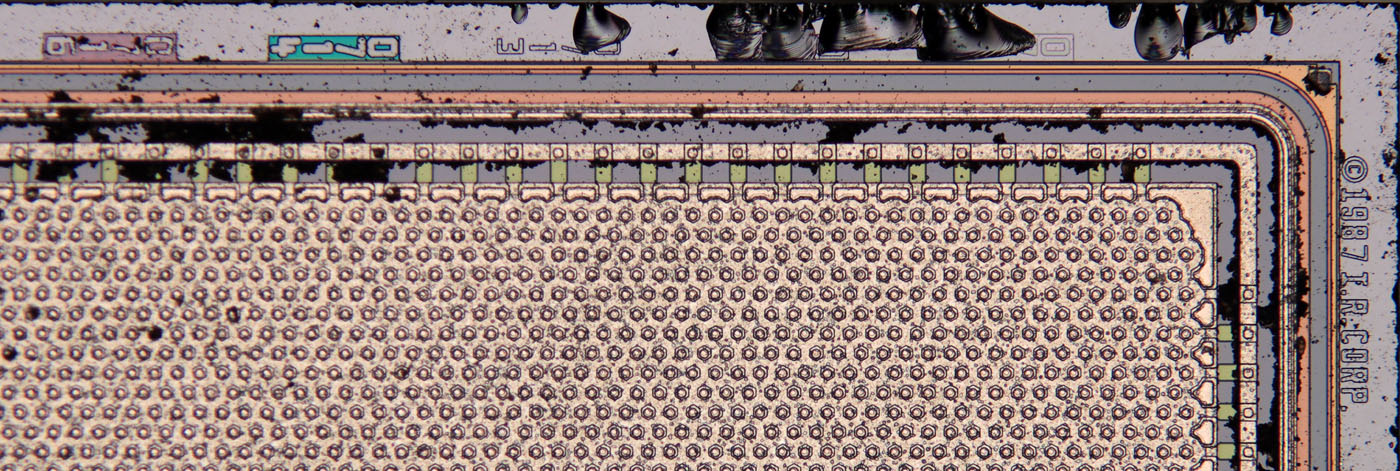

Die Strukturen passen zu den Strukturen der dritten HEXFET-Generation, die man in einem IRCZ44 erwartet. Das Design stammt aus dem Jahr 1987.
