BAV45 Low Leakage Diode

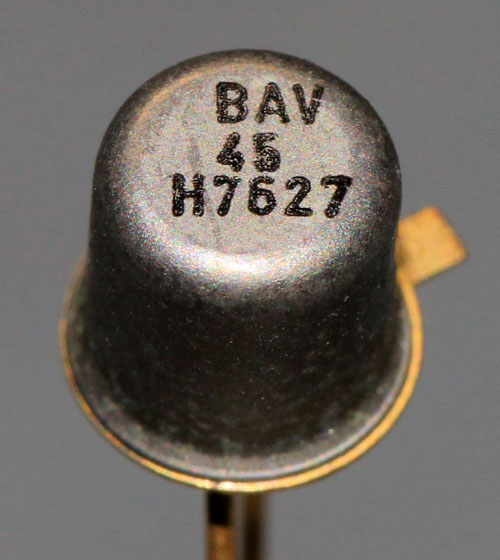

BAV45

Die BAV45 ist eine Diode mit einem sehr geringen Leckstrom. Bei Raumtemperatur und einer Sperrspannung von 5V ist sie mit 5pA spezifiziert. Erkauft wird der geringe Sperrstrom mit einer relativ hohen Flussspannung, die typischerweise bei 1V liegt. Das vorliegende Modell wurde bereits 1976 produziert.

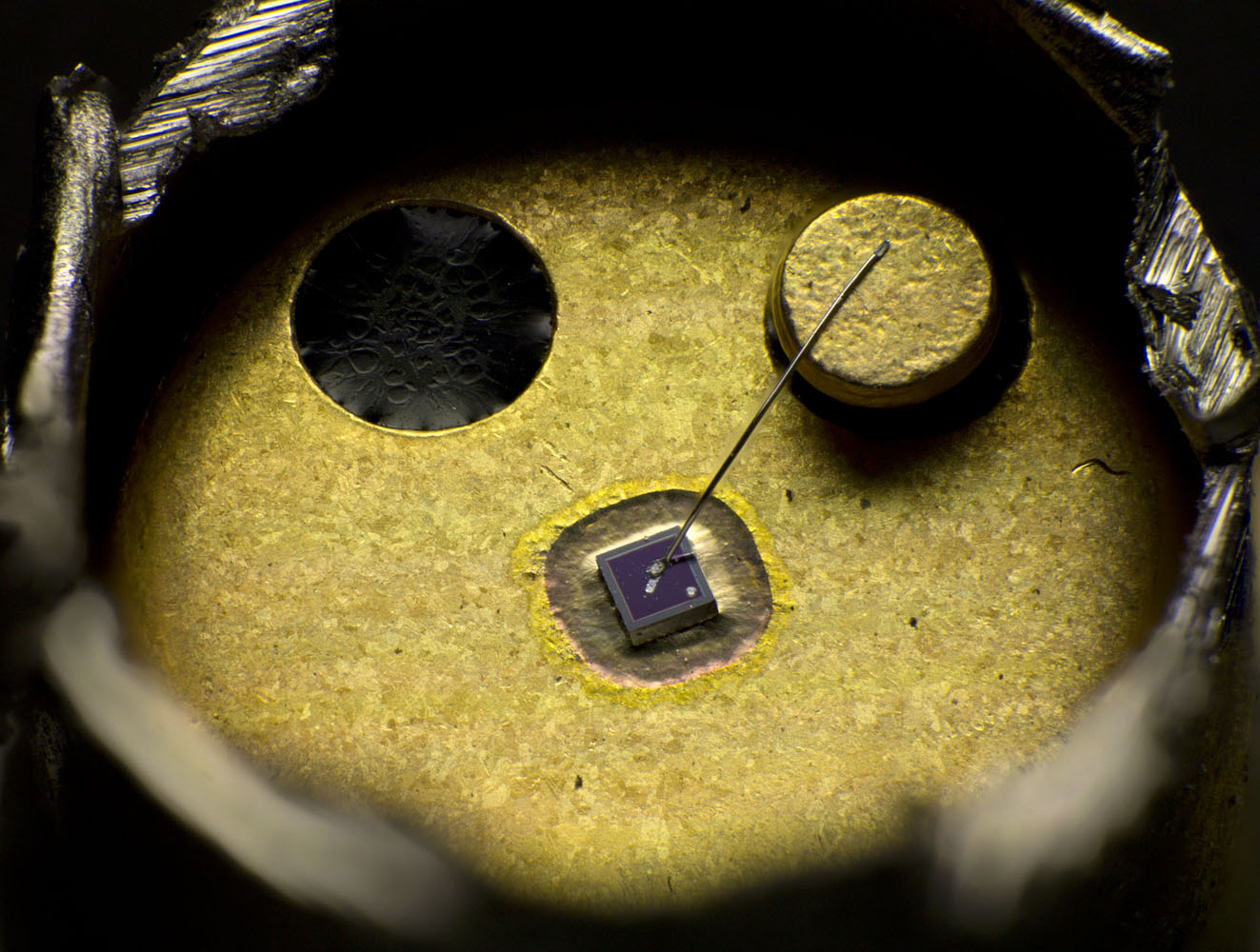

BAV45 Aufbau

Das Gehäuse ist mit einer zweiten, vom Gehäuse isolierten Anschlussmöglichkeit auch für den Verbau eines Transistors geeignet.

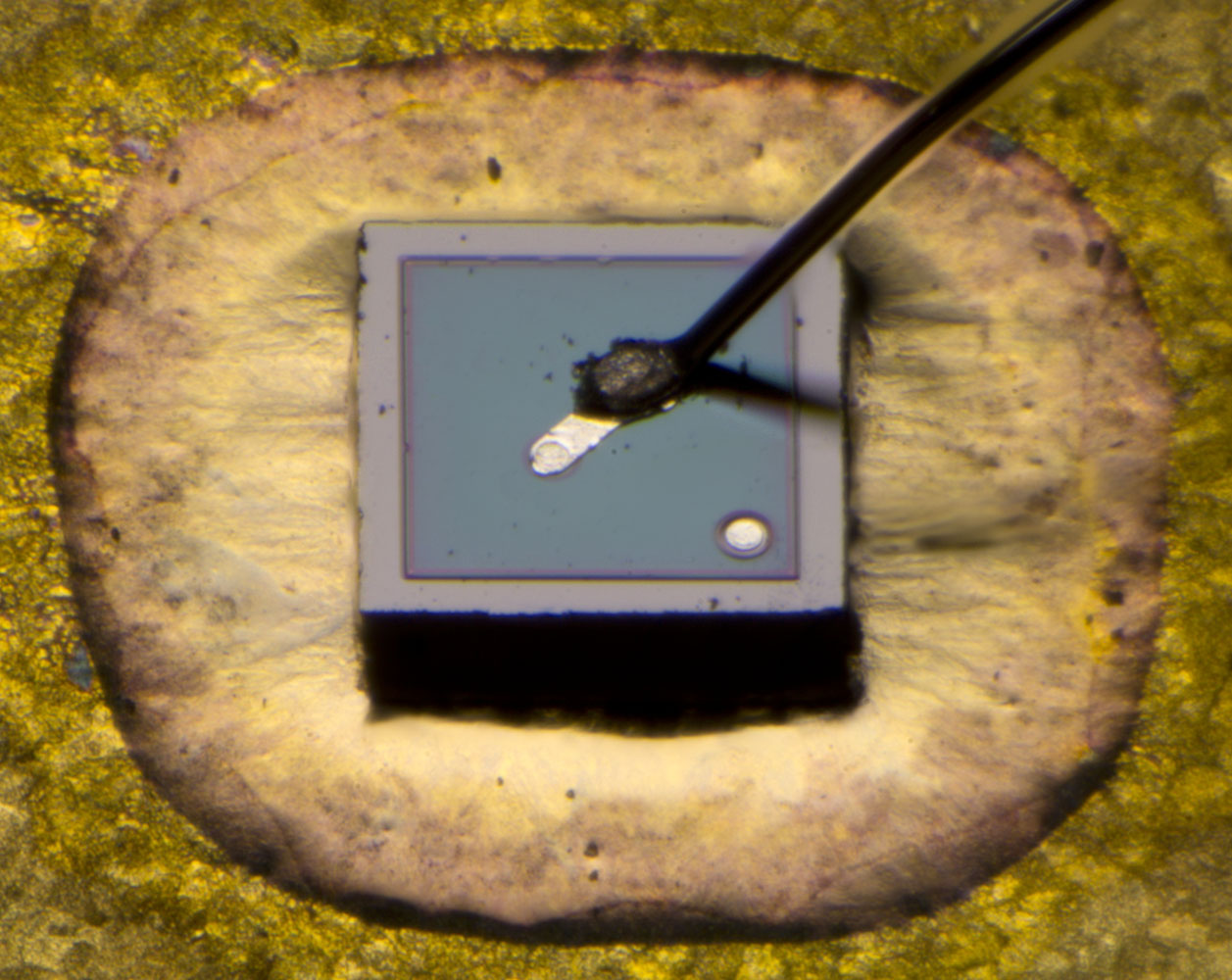

BAV45 Die

BAV45 Die

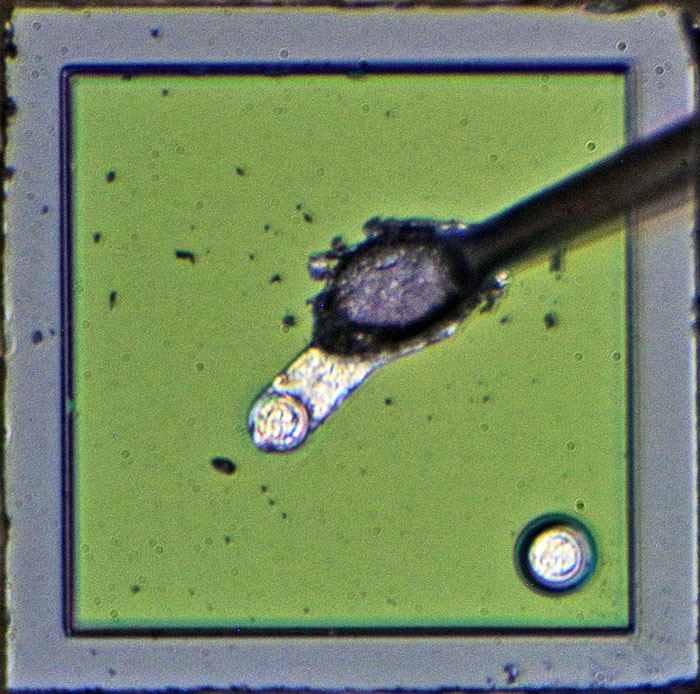

Das Die besitzt eine Kantenlänge von ungefähr 350µm. Das Bondpad kontaktiert eine relativ kleine Metallfläche, die zu einer daneben liegenden Durchkontaktierung führt. Das zweite Potential wird dem Die über das Substrat zugeführt.

In der rechten unteren Ecke befindet sich ein weiteres, rundes Element. Es könnte sich um eine Struktur handeln, die es ermöglicht die Ausrichtung der Masken zu überprüfen. Es könnte sich aber auch um eine alternative Kontaktierungsmöglichkeit des unteren Potentials handeln.
