Analog Devices AD7545

AD7545

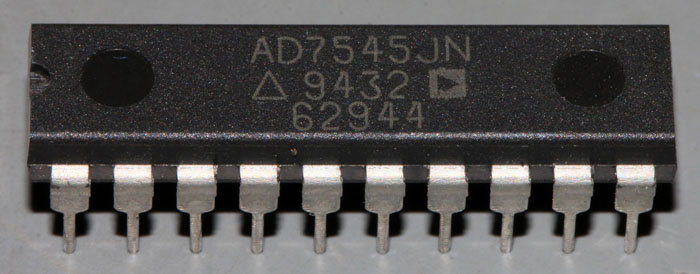

Der AD7545 ist ein 12Bit-Digital-Analog-Wandler von Analog Devices. Der Index J markiert die schlechteste Sortierung. Die beste Sortierung bietet eine Nichtlinearität von +/-1LSB.



AD7545 Datenblatt Blockschaltbild

Der AD7545 ist abgesehen von der höheren Auflösung genauso aufgebaut wie der AD7524.



AD7545 Die

AD7545 Die

Die Abmessungen des Dies betragen 2,3mm x 2,2mm. Die Aufteilung der einzelnen Funktionsblöcke ist deutlich zu erkennen. In der Mitte befindet sich die R2R-Widerstandskette, die oben und unten von den Umschaltern flankiert ist. An den Kanten des Dies, oben, rechts und unten sind die Zwischenspeicher für die digitale Schnittstelle integriert.



AD7545 Die Detail

Das BV unter dem Copyright von Analog Devices steht höchstwahrscheinlich für Beaverton in den USA, wo Analog Devices einen Standort hat.

Der Pin 1 ist deutlich markiert.



AD7545 Die Detail

In der oberen linken Ecke befindet sich eine der für Analog Devices typischen Zeichenfolge, wahrscheinlich eine interne Projektbezeichnung. Darüber zeigen einige Hilfsstrukturen wie gut die Masken gegeneinander ausgerichtet sind.



AD7545 Die Teststrukturen

Zwei Teststrukturen stellen einen NMOS- und einen PMOS-Transistor dar. Beide sind mit den entsprechenden Buchstaben markiert. Über das Die verteilt finden sich die Nummern von einigen Masken, die bei 11 enden.



AD7545 Die DAC

Entsprechend der unterschiedlichen Ströme sind die Umschalter unterschiedlich groß ausgeführt, so dass sich sehr ähnliche Stromdichten ergeben. Die Transistoren für die untersten Bits (oben links im Bild) besitzen deswegen sehr lange Gatebereiche.

Auch die Leitungen zwischen Widerständen und Transistoren sind passend zu den fließenden Strömen unterschiedlich breit und lang. Während beim AD7524 eine Sammelleitung ausreichend war, hat man hier bei den unteren vier Umschaltern einzelne Leitungen integriert. Für die höhere Auflösung ist eine höhere Genauigkeit bei den oberen Bits notwendig.



AD7545 Die Laser Tuning

Beim AD7545 war nun auch ein Abgleich der Widerstände notwendig. Auf den Widerständen sind die Spuren dieser Korrektur deutlich zu erkennen. Abgesehen vom Feedback-Widerstand sind nur die Widerstände der höchsten Bits abgeglichen, da es vor allem dort auf einen möglichst kleinen Fehler ankommt.



AD7545 Die Latch

Die Zwischenspeicher für die digitale Schnittstelle sind in Paaren angeordnet.
