Analog Devices AD7535

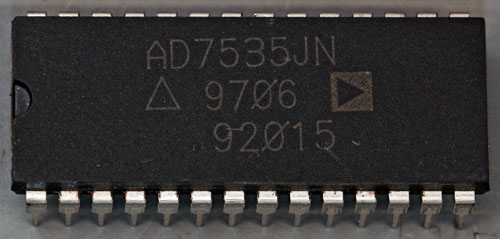

AD7535

Der AD7535 ist ein 14Bit-Digital-Analog-Wandler von Analog-Devices. Wie bei vielen Analog-Digital-Wandlern existieren auch hier zwei Genauigkeitsklassen und zwei Betriebstemperaturklassen. Die hier zu sehende Variante J ist die etwas ungenauere Variante, die nur für den engeren Temperaturbereich spezifiiziert ist. Die relative Genauigkeit beträgt +/-2LSB, während die bessere Sortierung +/-1LSB bietet. Der sogenannte Full Scale Error beträgt +/-8LSB in der schlechteren und +/-4LSB in der besseren Sortierung.



AD1139 14Bit-DAC Datenblatt

Das Datenblatt zeigt den grundsätzlichen Aufbau des DACs. Während die Stromwerte der unteren elf Bits über einen R2R-Widerstandsteiler generiert werden (S0-S10), sind für die oberen drei Bits sieben gleiche Stromquellen integriert (A-G). Sowohl die Referenzspannung, als auch das Massepotential sind doppelt nach außen geführt, so dass ein Vierleiter-Anschluss möglich ist. Am Stromausgang ist ein Widerstand integriert, der mit einem externen Operationsverstärker als Rückkopplungswiderstand genutzt werden kann.



AD7535 Blockschaltbild

Im Datenblatt ist außerdem ein Blockschaltbild abgebildet. Es zeigt, dass die oberen sechs Bits und die unteren acht Bits unabhängig voneinander übernommen werden können. Der AD7535 besitzt neben den Eingangs-Registern auch ein DAC-Register, dass es ermöglich die nächsten Daten unabhängig vom Timing des Datenbusses übernehmen zu können.

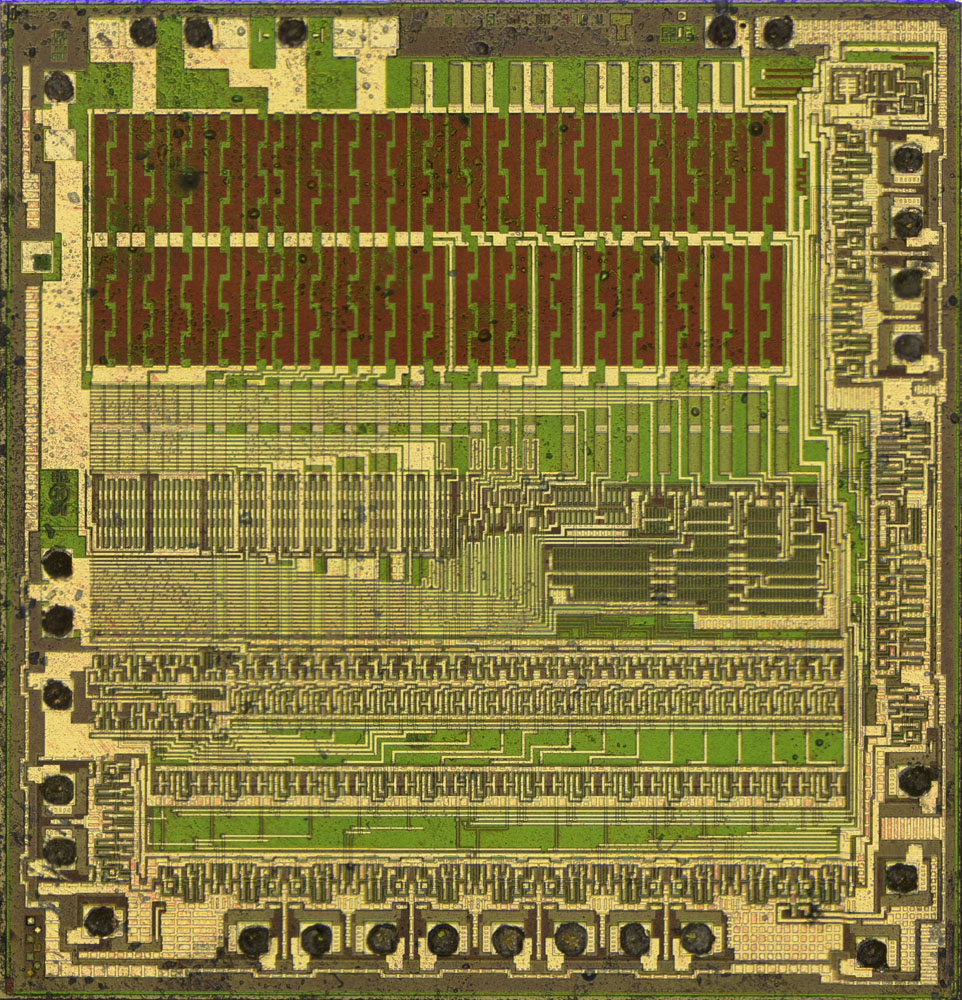

AD7535 Die

Die Abmessungen des Dies betragen 3,00mm x 3,11mm.

Der Aufbau des AD7535 ist im Rahmen der Analyse des AD1139 ausführlich analysiert und beschrieben.

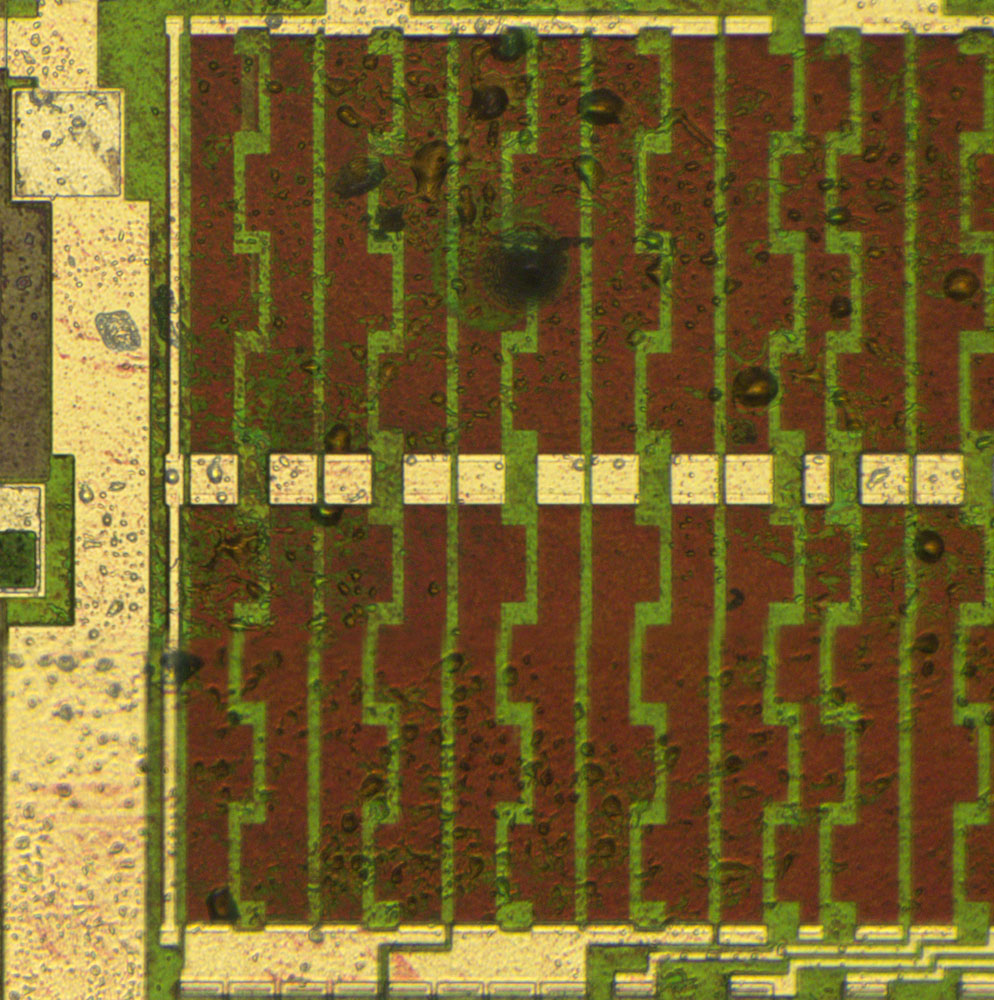

AD7535 Die laser trim

Lediglich beim ersten Widerstand der Reihe ist ein Abgleich zu erkennen. Das selbe Bild zeigt sich beim AD7535 im AD1139. Anscheinend war die initiale Fertigungsgenauigkeit bereits ausreichend. Die restlichen Widerstände besitzen allerdings die gleichen Ausbuchtungen. Das lässt vermuten, dass auch diese Widerstände abgeglichen werden könnten. Vielleicht handelt es sich bei den genaueren Varianten des AD7535 nicht um eine bessere Sortierung, sondern um genauer abgeglichene Modelle.
