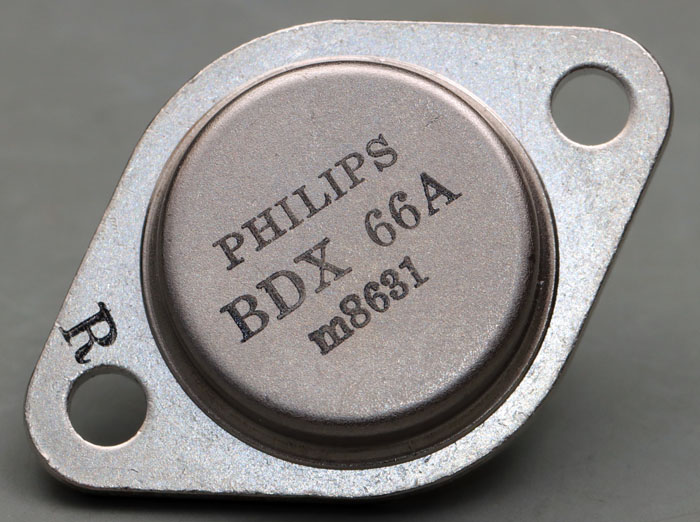

Der BDX66 ist ein PNP-Darlington-Transistor mit integrierter Freilaufdiode. Das hier dokumentierte Modell wurde 1986 von Philips produziert. Vier Sortierungen bieten verschiedene Spannungsfestigkeiten. Ohne Index sperrt der BDX66 bis zu 60V. Darauf folgen die Indizes A, B und C, bei denen die Sperrspannung jeweils um 20V steigt. Die Sortierung C sperrt bis zu 120V. Der Kollektorstrom darf dauerhaft 16A und kurzzeitig 20A betragen. Bei einer Gehäusetemperatur von 25°C können bis zu 150W Verlustleistung abgeführt werden.

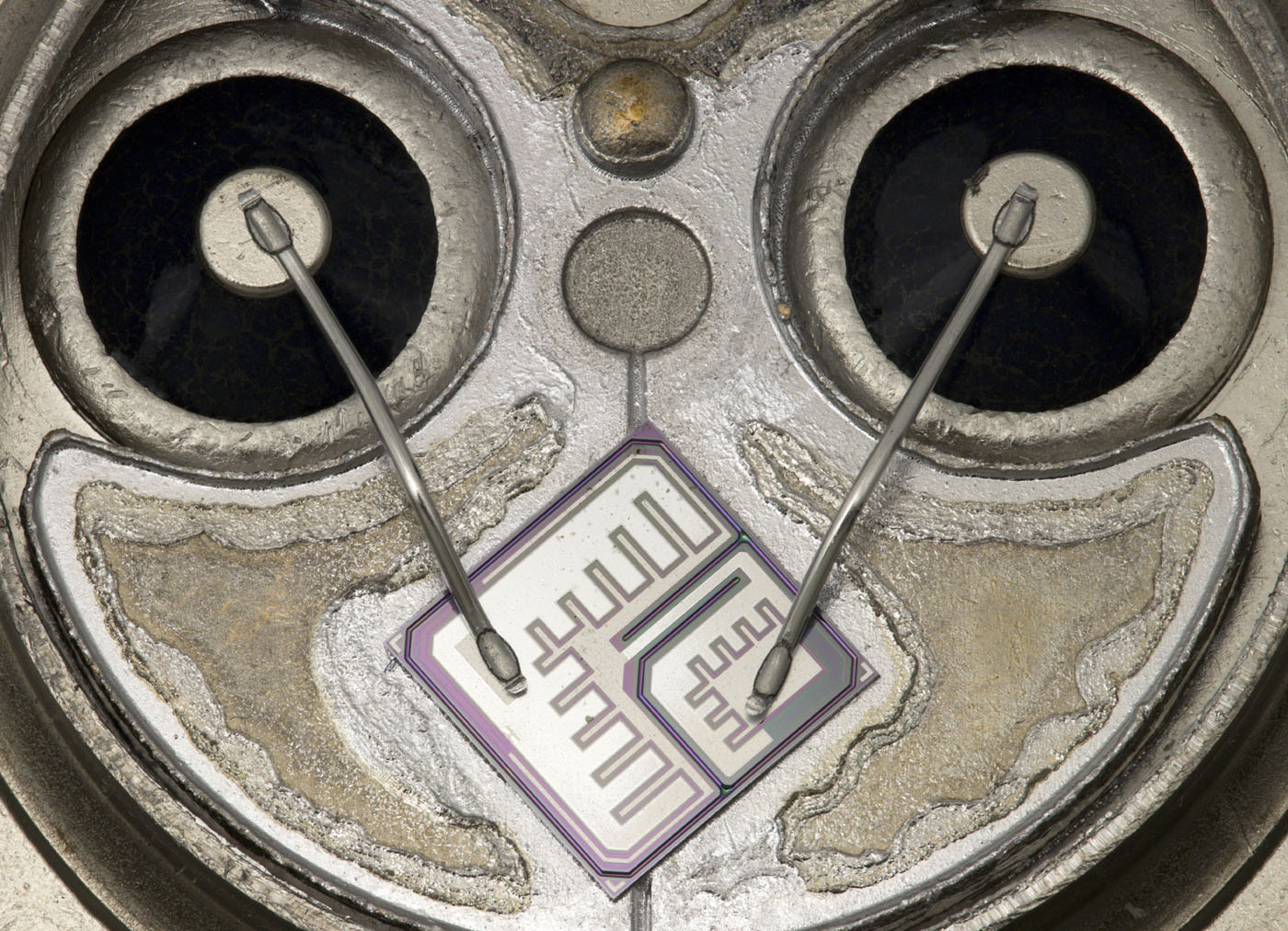

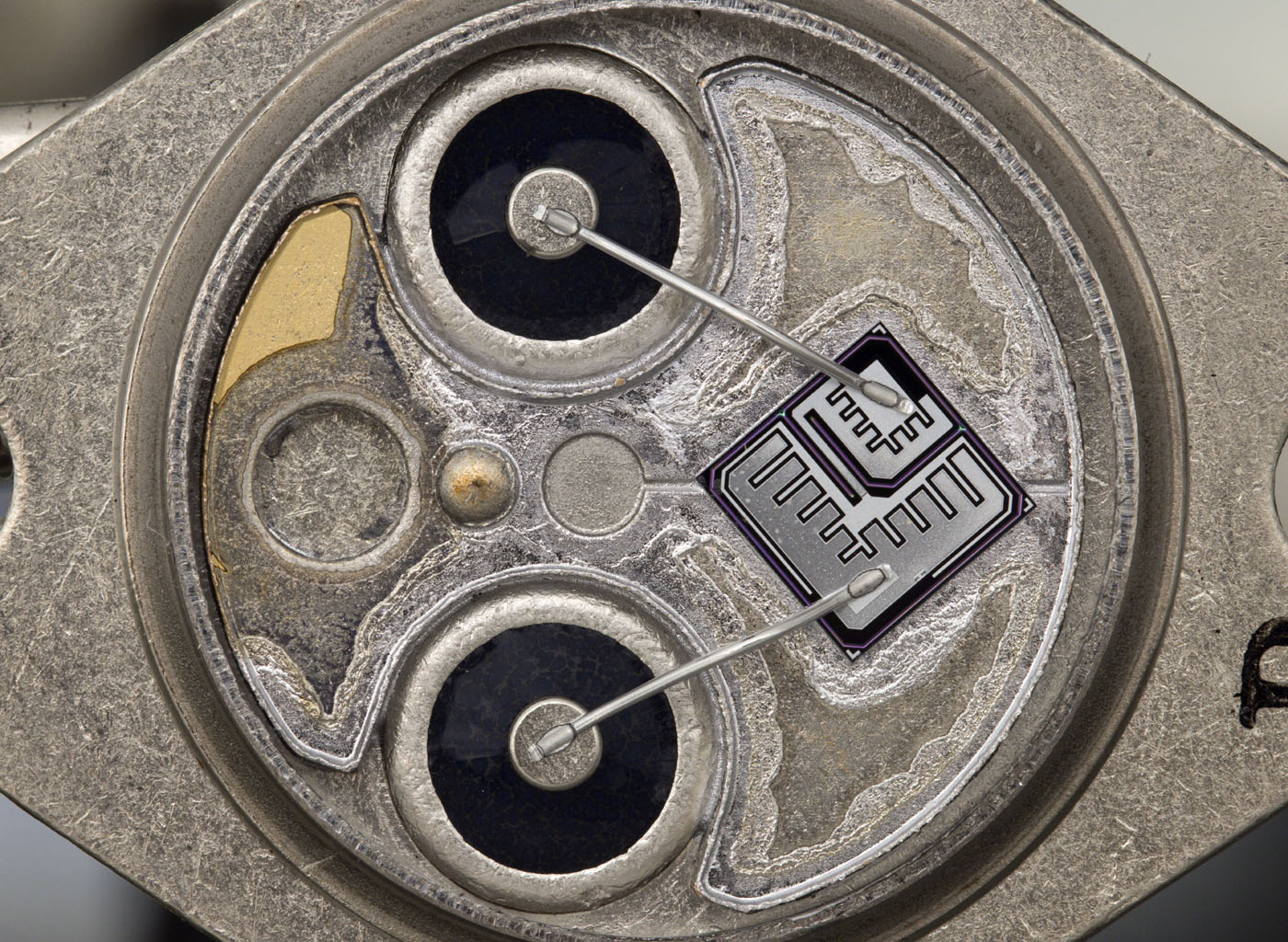

Im Gehäuse befindet sich ein sehr großes Die auf einem großen Heatspreader.

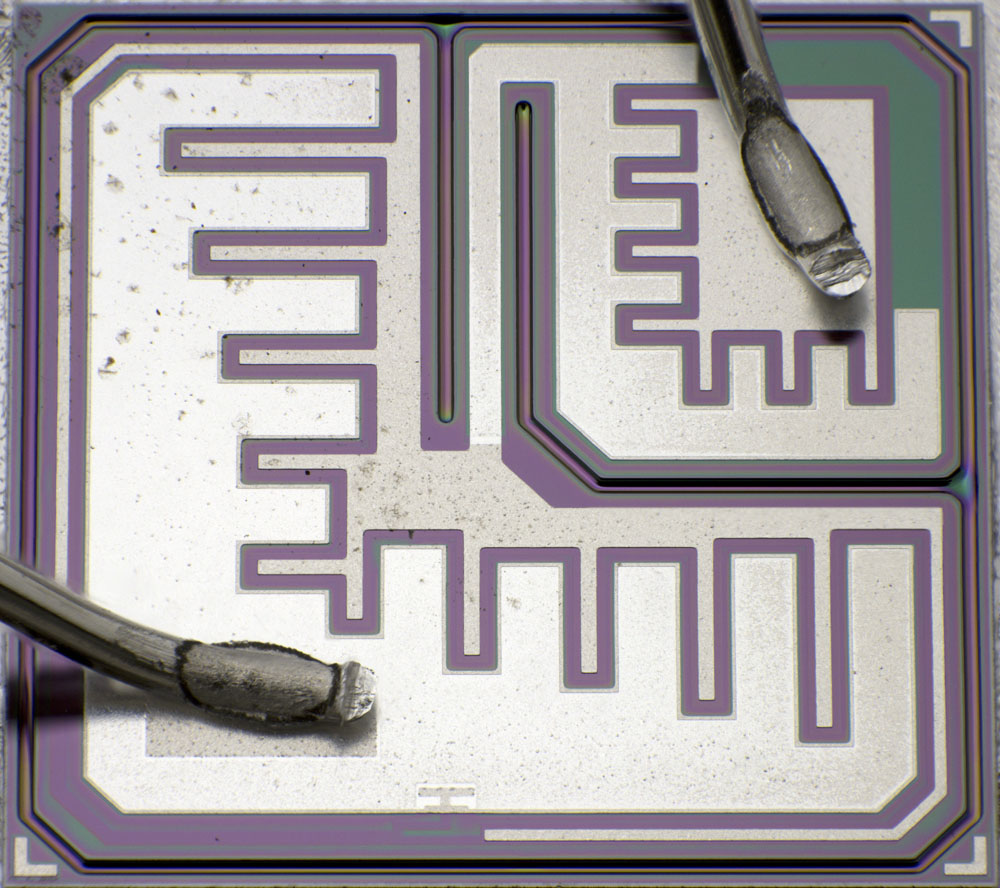

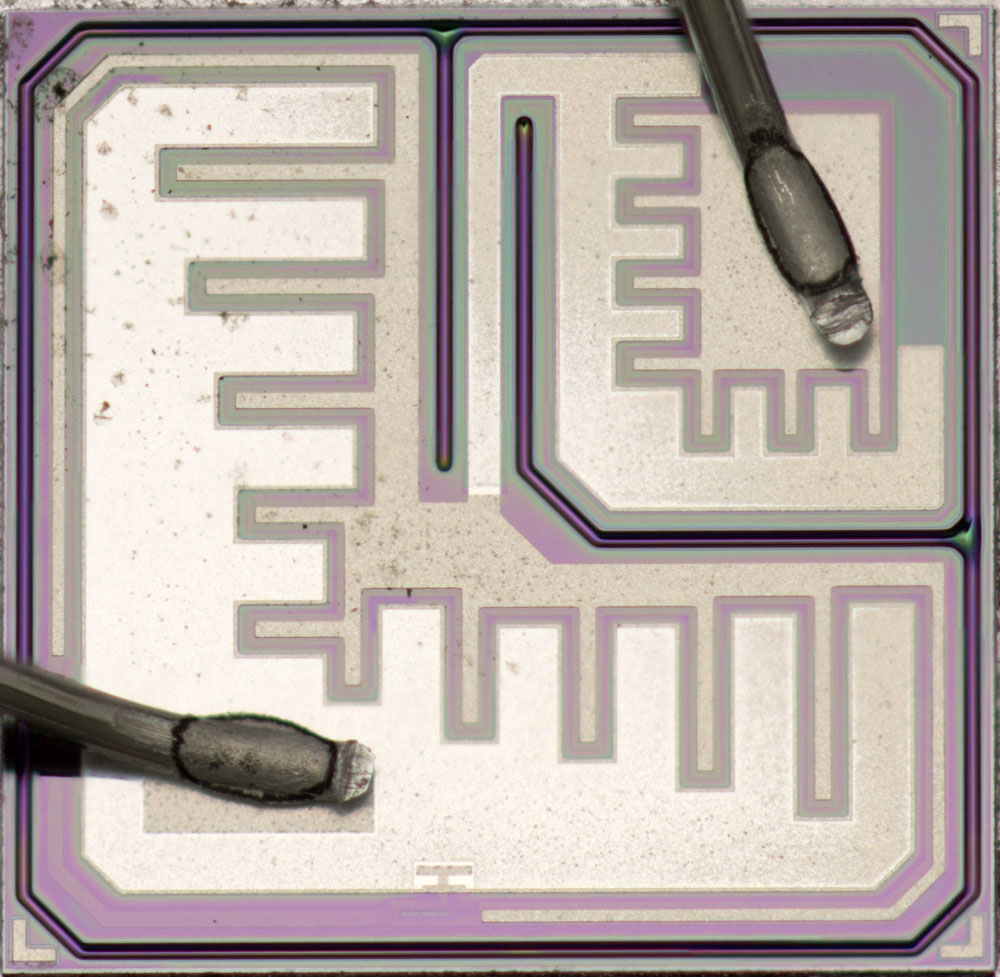

Die Kantenlänge des Dies beträgt 5,0mm. In der linken oberen Ecke scheint die Oberfläche verschmutzt zu sein.

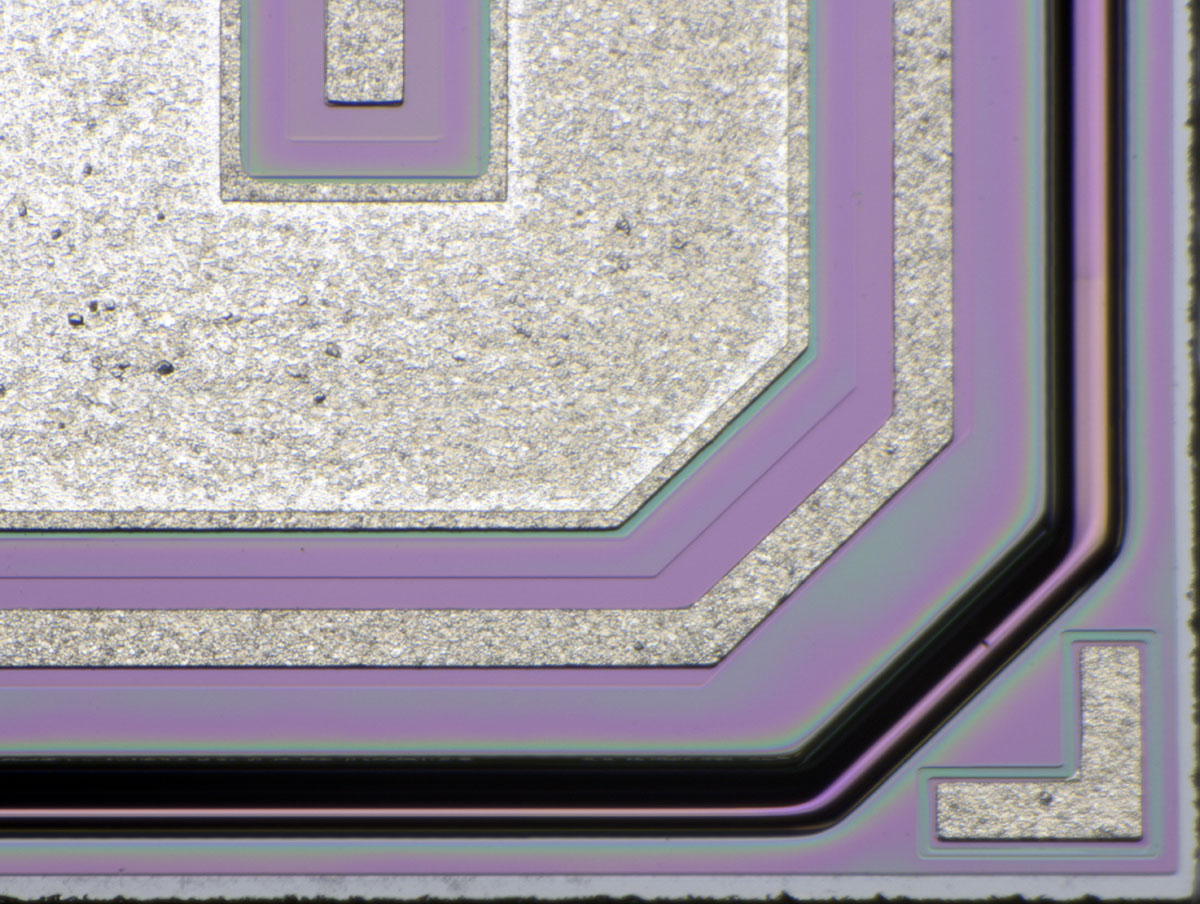

Der MESA-Graben wurde extrem sauber in das Die eingebracht.

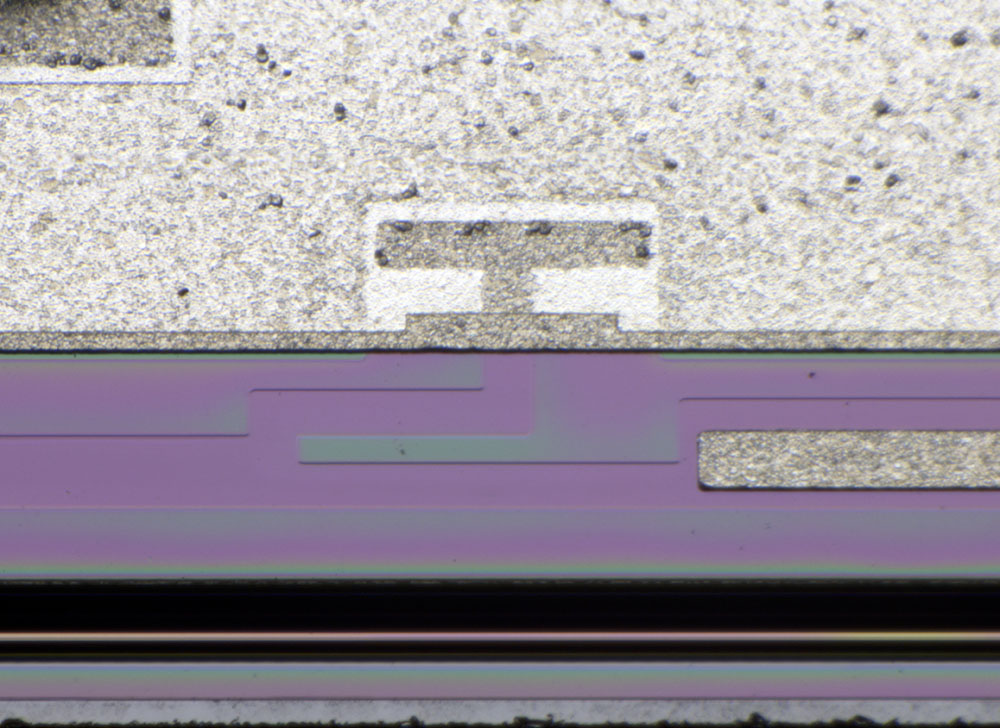

Wie beim MJ3001 genauer dargestellt, verläuft auch beim BDX66 eine Leitung als Widerstand über die linke Seite des Dies von der Basis zum Emitter des Leistungstransistors. Interessant ist dabei der ungewöhnliche Kontaktbereich an der unteren Kante.
