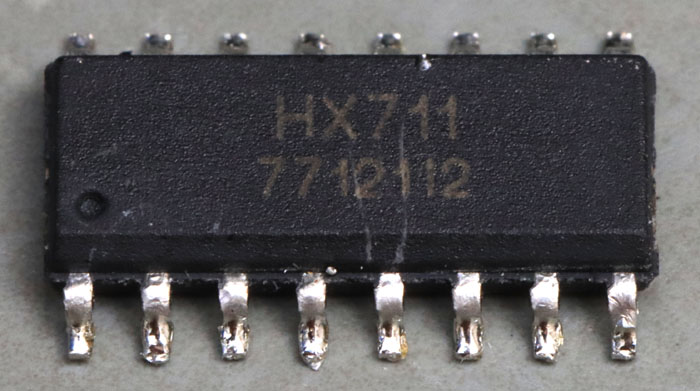

Der HX711 ist ein Delta-Sigma-ADC mit einer Auflösung von 24Bit. Entwickelt wurde der Baustein von der chinesischen Firma Avia Semiconductor.

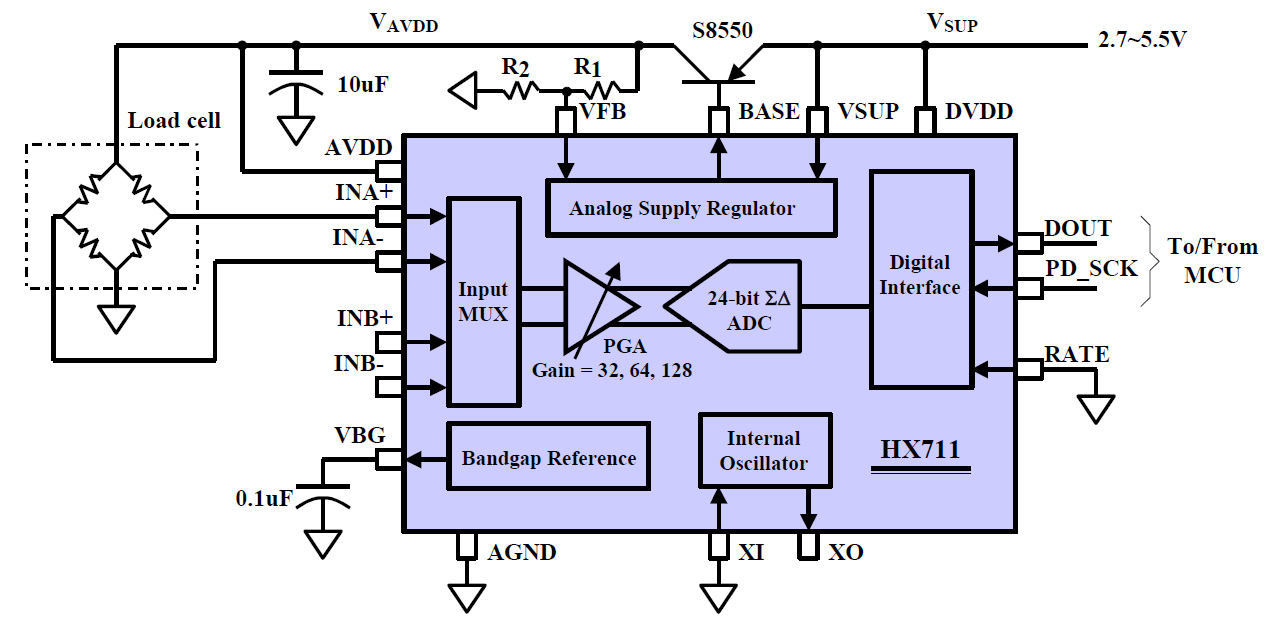

Das Datenblatt enthält ein Blockschaltbild. Der HX711 ist daraus ausgelegt Messbrücken auszulesen. Eine typische Anwendung wäre das Auswerten von Wägezellen. Zwei Eingänge werden über einen Multiplexer differentiell zum integrierten Delta-Sigma-ADC geführt. Dazwischen befindet sich ein konfigurierbarer Verstärker. Über das Taktsignal der seriellen Schnittstelle kann man den Baustein aufwecken. Im Standby-Modus liegt die Stromaufnahme unter 1µA.
Der HX711 enthält eine Referenzspannungserzeugung und einen Oszillator, der mit bis zu 20MHz betrieben werden kann. Ein externer Transistor ermöglicht es dem Baustein seine Versorgungsspannung zu regeln.

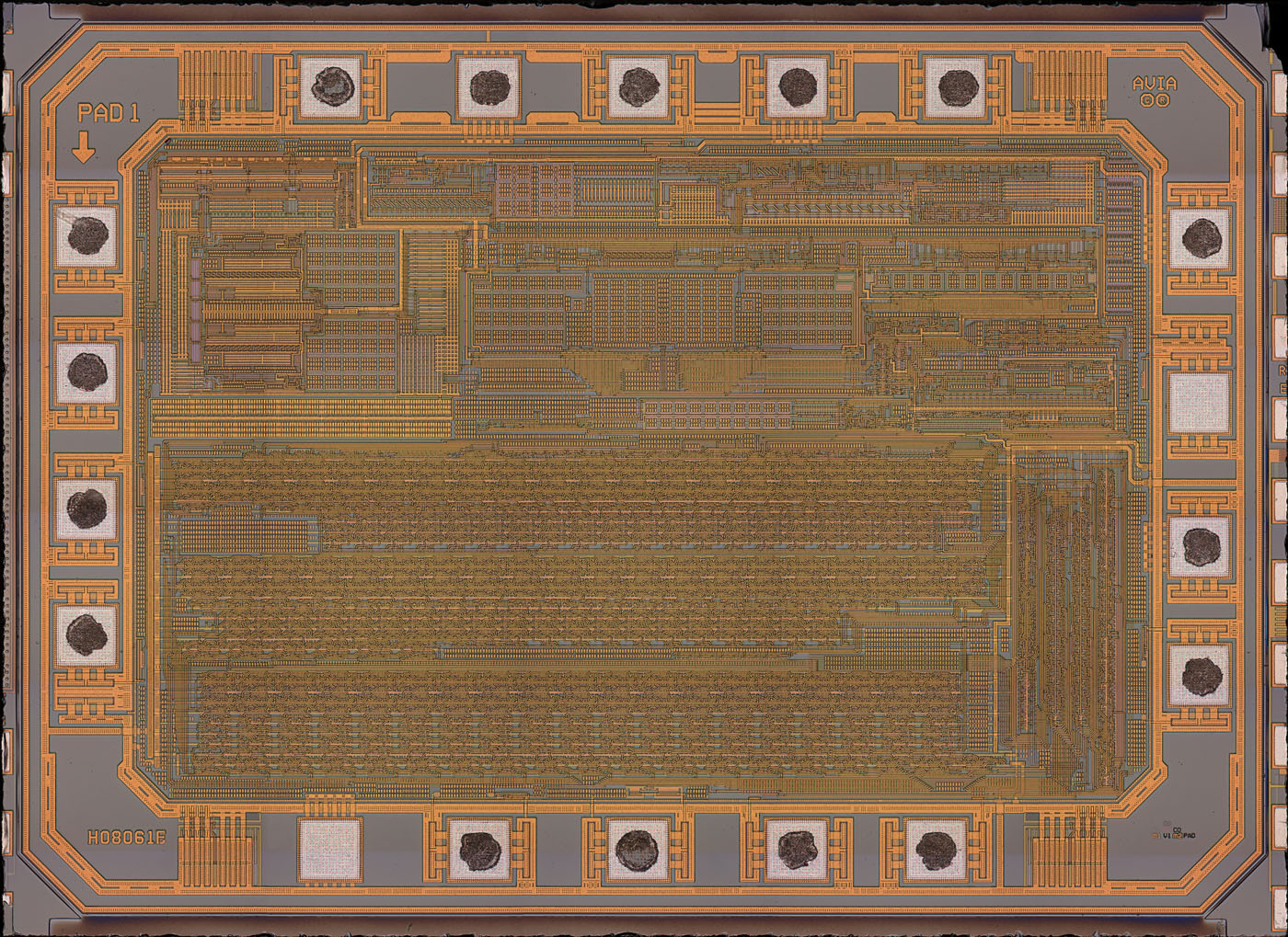

Die Abmessungen des Dies betragen 2,0mm x 1,4mm. Oberflächlich betrachtet erkennt man eine Zweiteilung. Der untere Bereich enthält digitale Schaltungsteile, während der obere Bereich die analogen Schaltungsteile darstellt.
Dieses Bild ist auch in einer höheren Auflösung verfügbar: 114MB

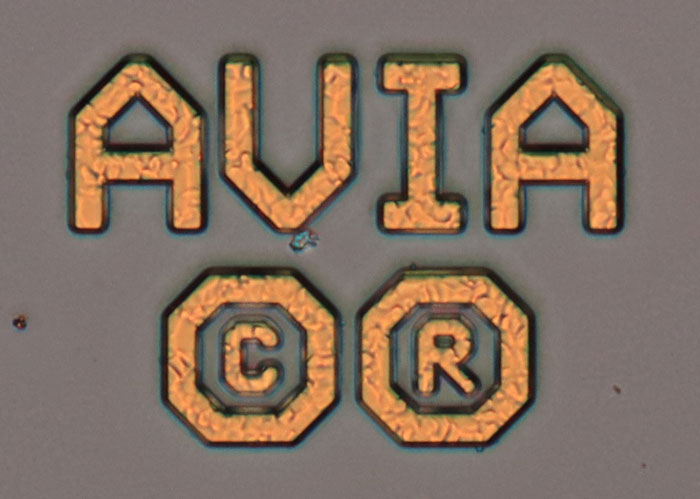

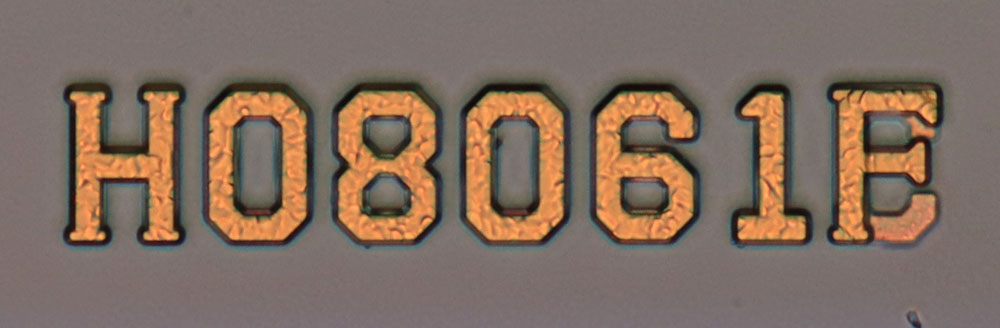

Das Design stammt eindeutig von Avia. H08061 könnte eine interne Projektbezeichnung sein. Unter dem Buchstaben F am Ende befindet sich ein C. Der Prozess bietet zwei Metalllagen. Von daher könnte die letzte Stelle ein Revisionszähler sein.

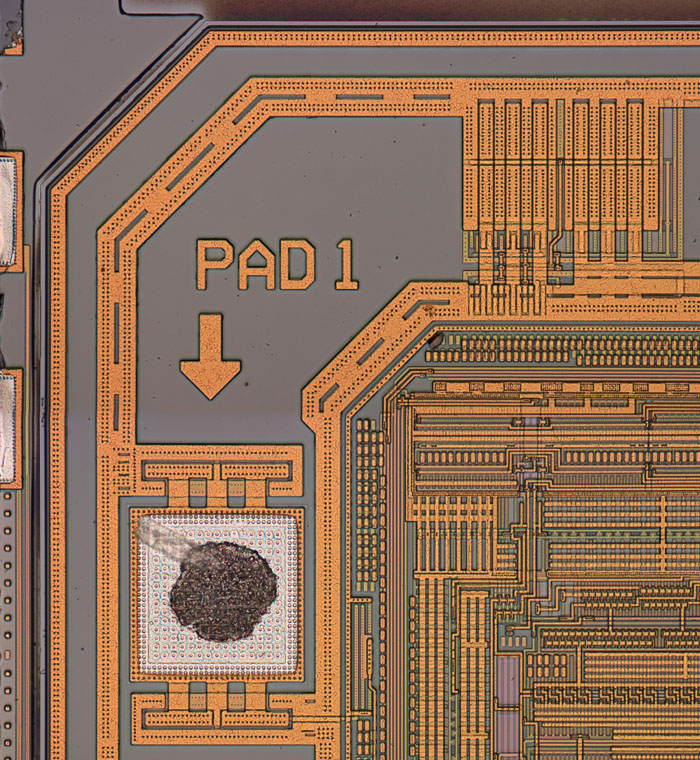

Das erste Bondpad hat man sehr deutlich markiert.

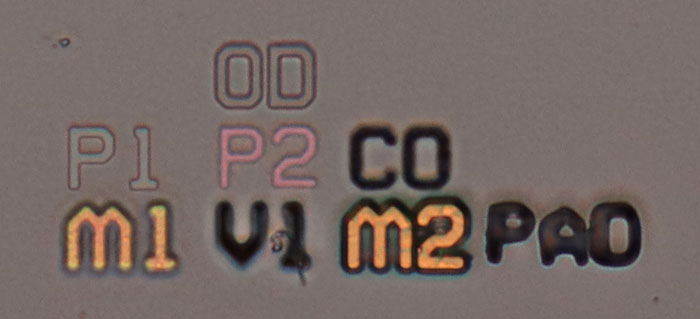

In der rechten unteren Ecke des Dies hat man einige Masken abgebildet. Die Metalllagen und die Öffnungen in den umgebenden Isolationsschichten lassen sich leicht zuordnen. P1 und P2 scheinen zwei Polysiliziumschichten zu sein.

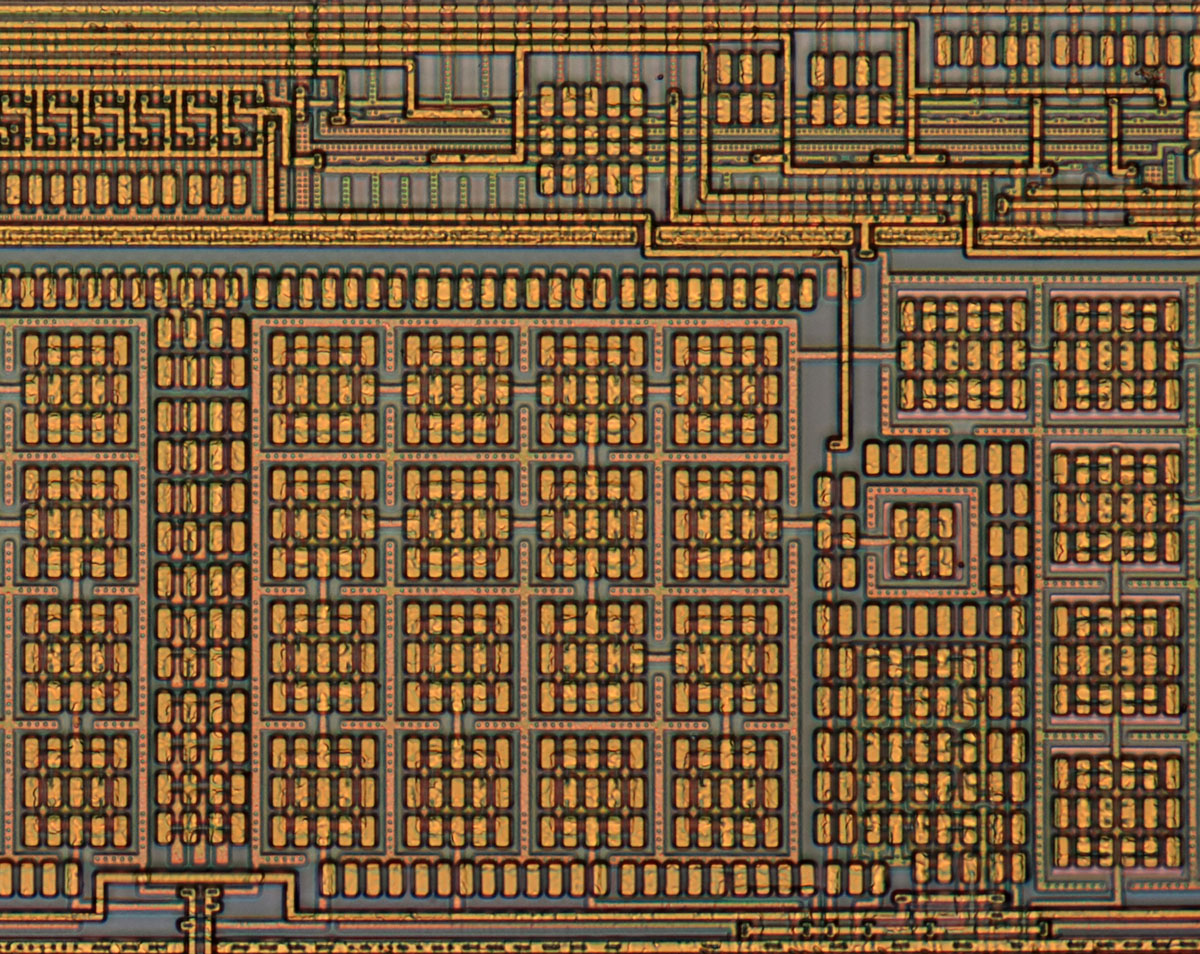

Die analogen Schaltungsteile sind an vielen Stellen mit Dummystrukturen bedeckt. Interessant ist dabei, dass die Anordnung der Dummystrukturen teilweise an die darunter liegenden Elemente angepasst wurde.

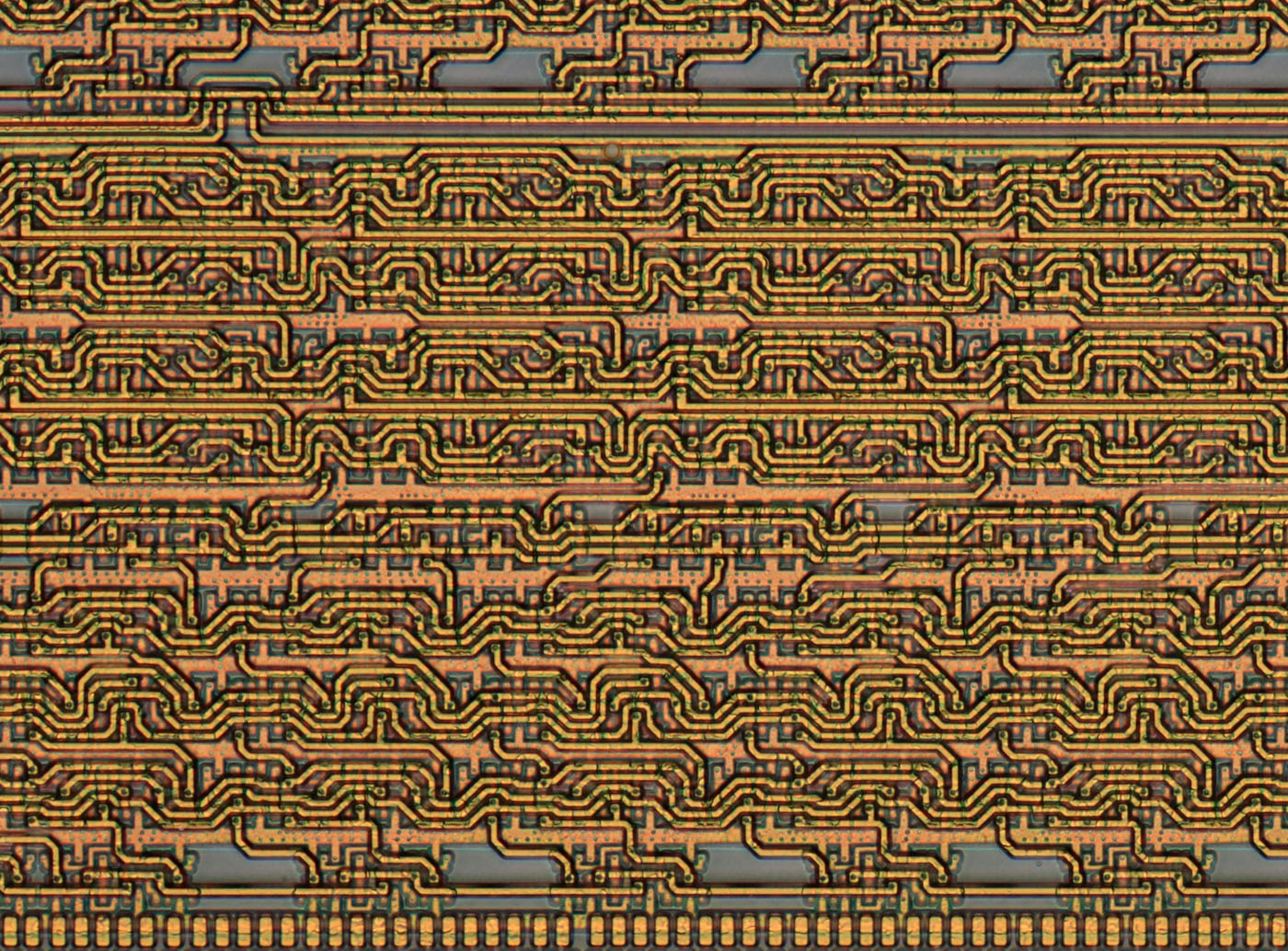

Im digitalen Schaltungsteil kann man die typischen Zeilenstrukturen erkennen. Die erste Metalllage bildet offenbar mit den aktiven Strukturen die jeweiligen Gatter, während die zweite Metalllage die Gatter miteinander verbindet und die gewünschten digitalen Funktionen aufbaut.
