Signetics hatte mit dem NE558 einen Vierfach-Timer im Programm. Es handelt sich allerdings nicht um vier NE555. Dafür wäre das DIL16-Gehäuse auch gar nicht ausreichend.

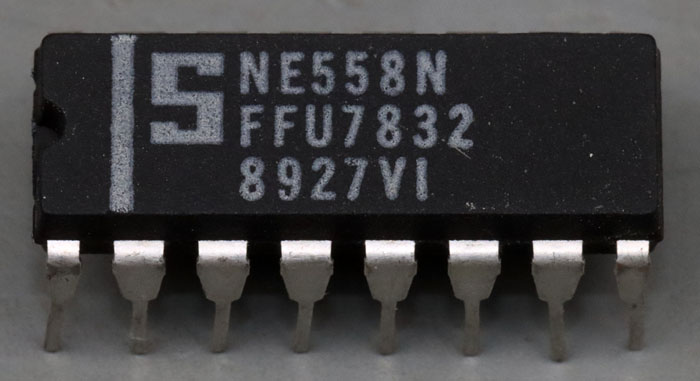

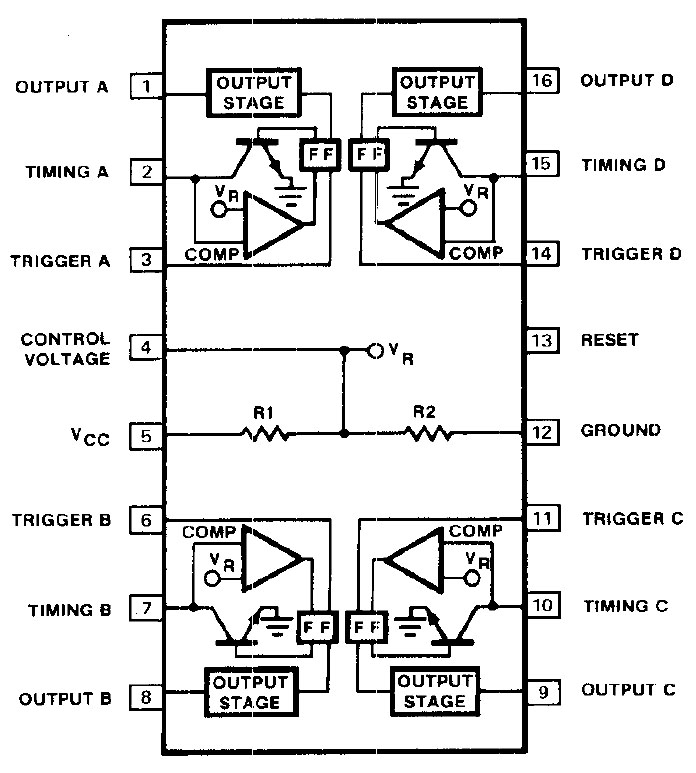

Alle vier Timer teilen sich einen Spannungsteiler, der als Referenzsignal für die Komparatoren herangezogen wird. In den vier Timerblöcken ist der Entlade-Transistor direkt mit dem Komparator verbunden. Der NE555 hat am Ausgang eine Push-Pull-Endstufe. Der NE558 besitzt dagegen nur einen Lowsidetransistor. Parallel dazu hatte man den NE559 im Programm, der am Ausgang mit einem Highsidetransistor ausgestattet ist.

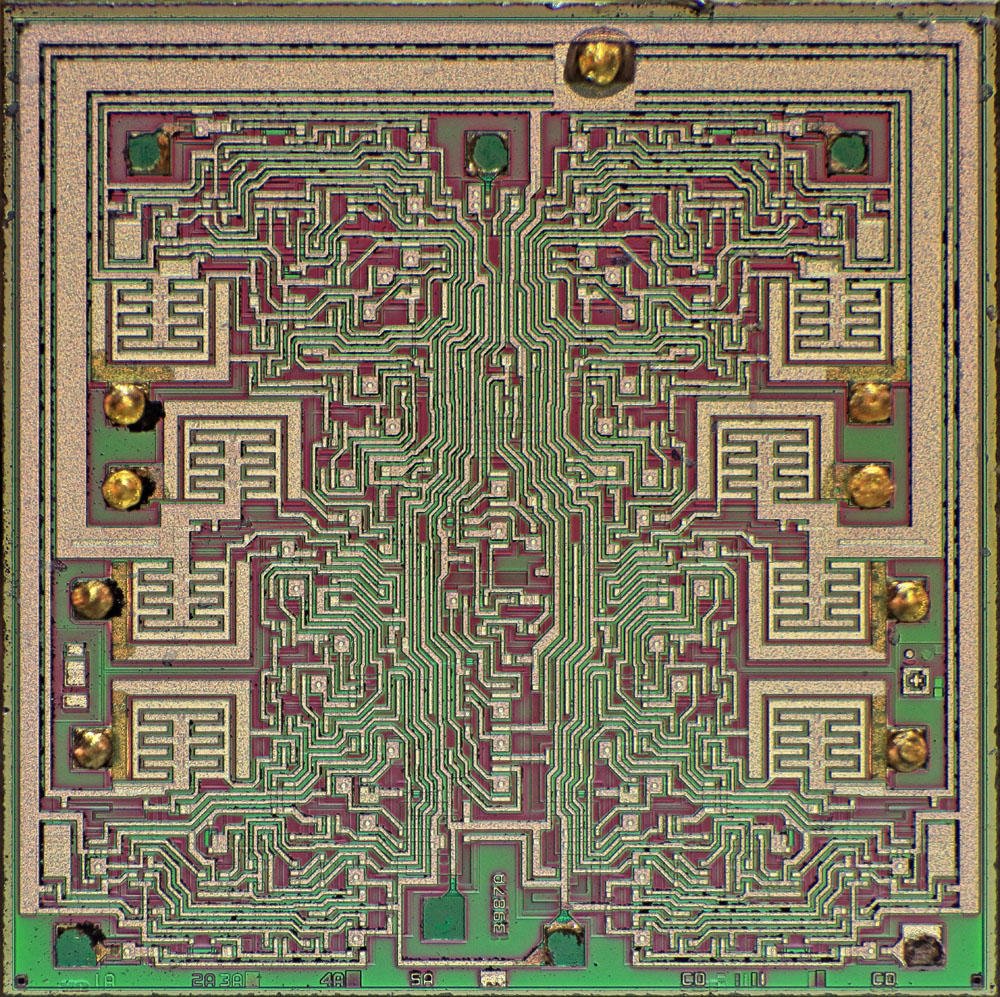

Die Kantenlänge des Dies beträgt 2,4mm. Die Vierteilung der Schaltung ist deutlich zu erkennen. Im Gegensatz zu den NE555 enthält jeder Bereich nur zwei der prägnanten Leistungstransistoren.

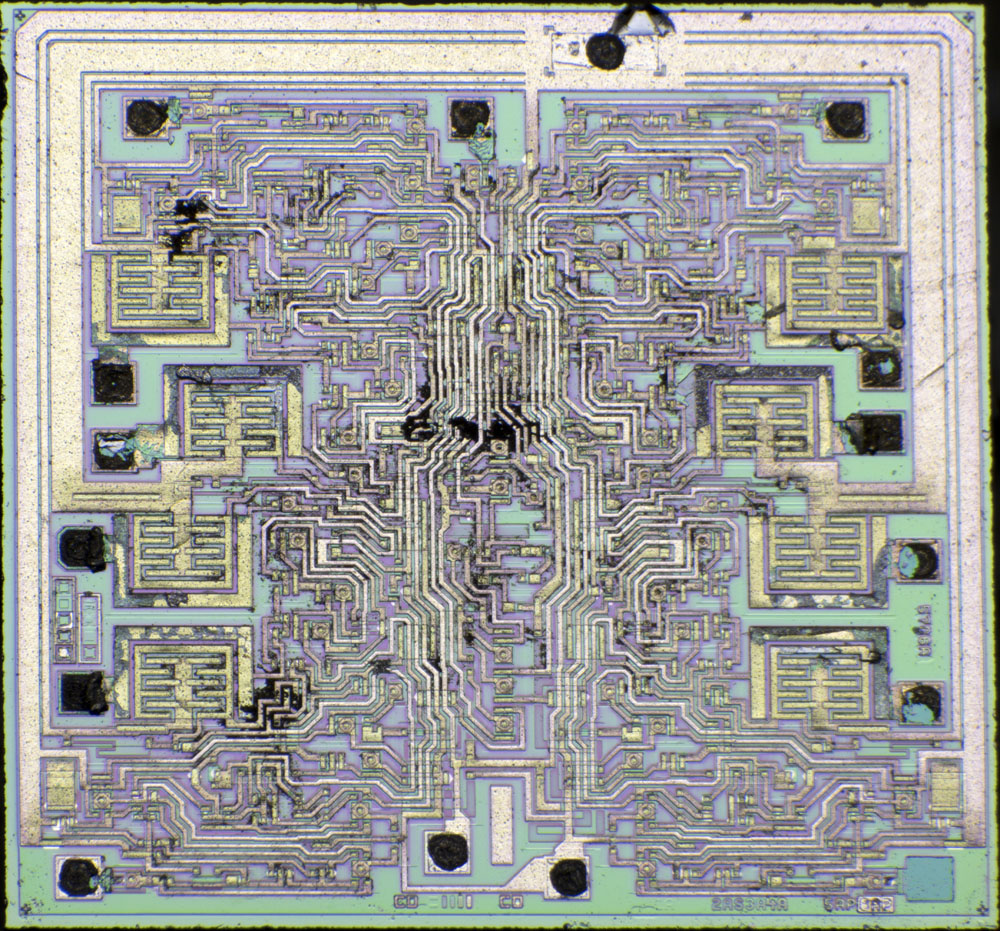

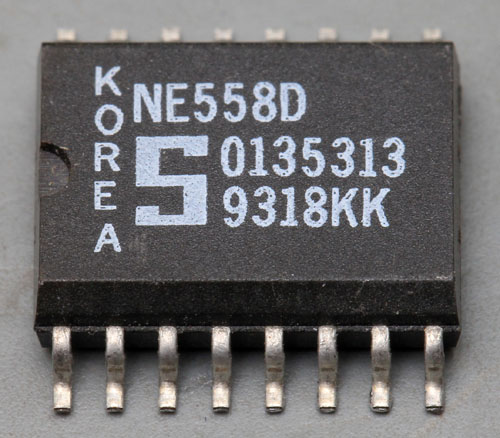

Der hier zu sehende NE558 wurde 1993 produziert und ist damit etwas aktueller als die erste Variante.
In diesem NE558 findet sich ein anderes Design. Die Hilfsstrukturen, die Bezeichnung und die Maskenrevisionen haben sich geändert. Außerdem wurden die Bondpads minimal anders platziert.

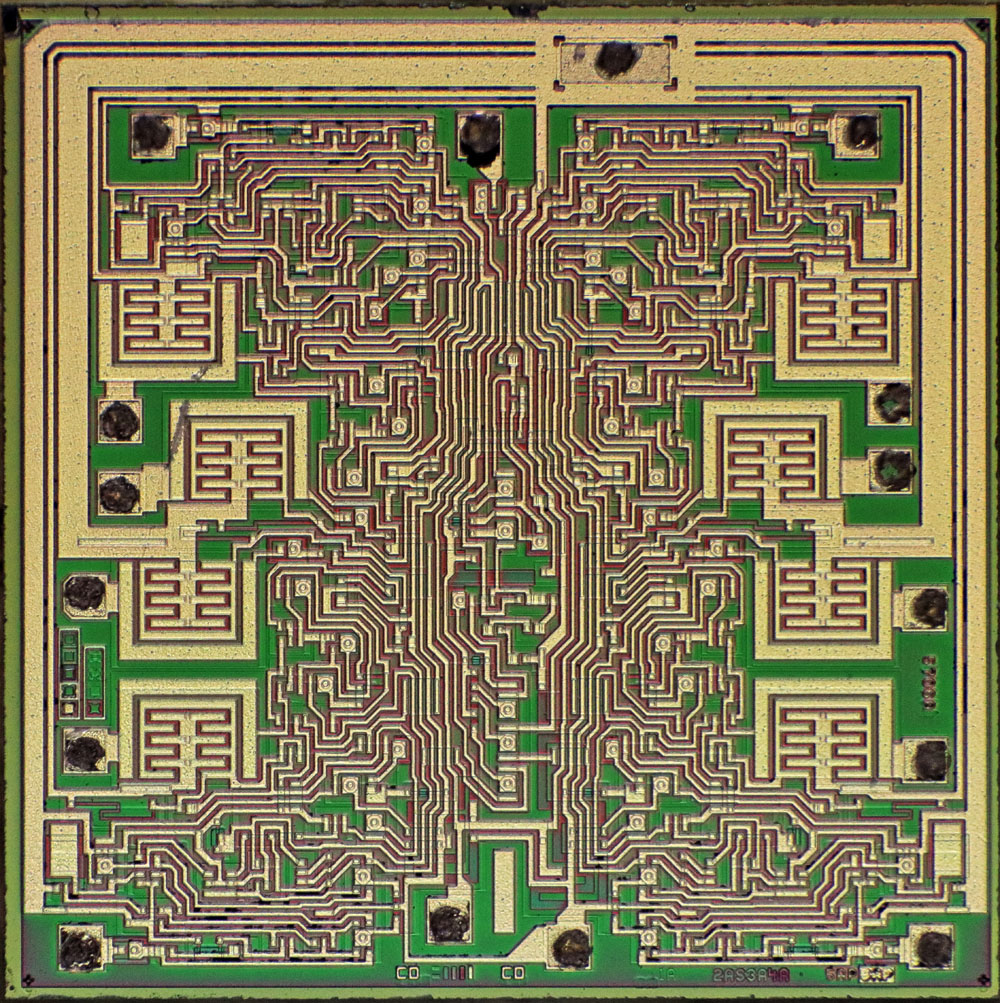

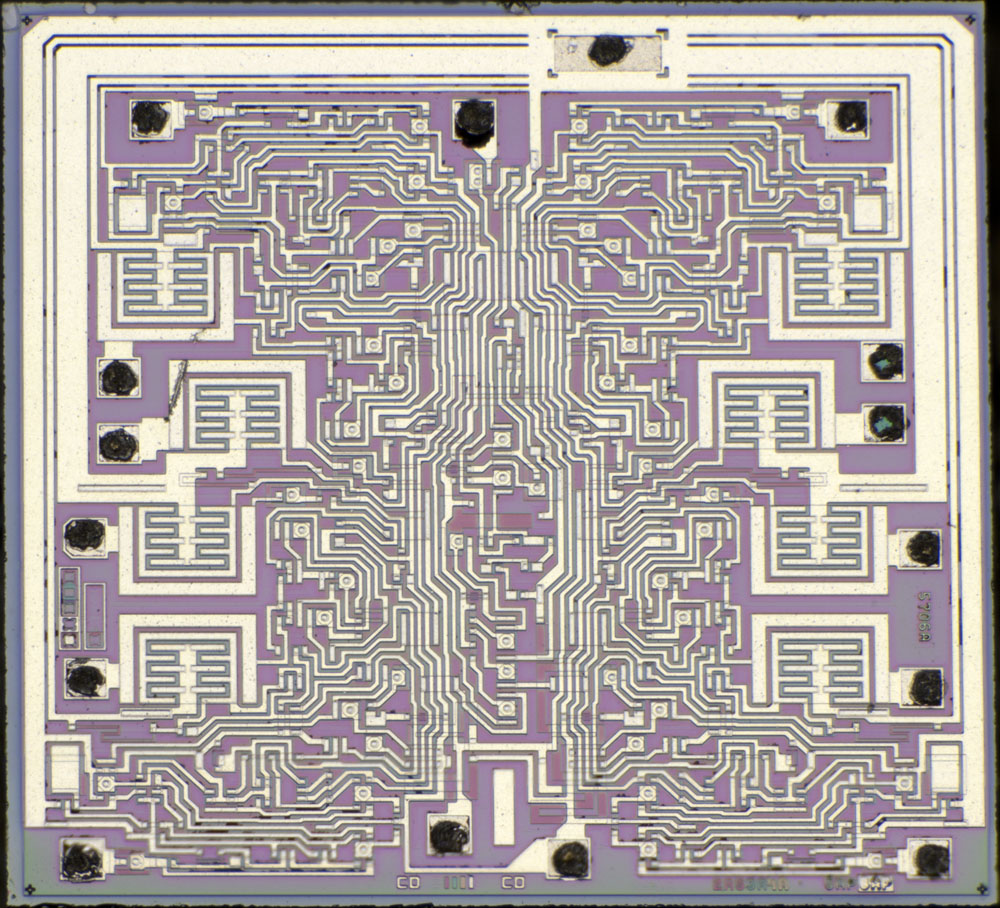

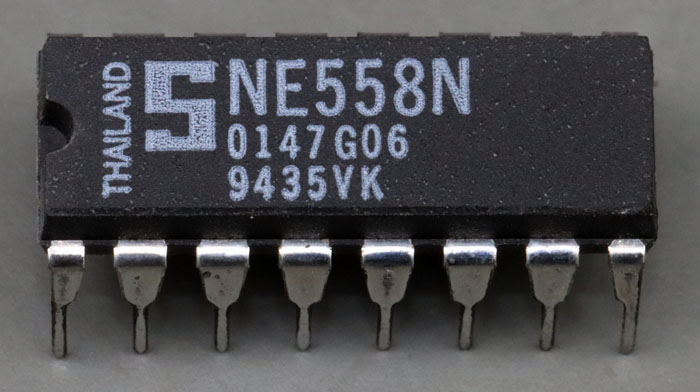

Dieser NE558 ist mit einem Datecode aus dem Jahr 1994 der neueste der drei Bausteine.

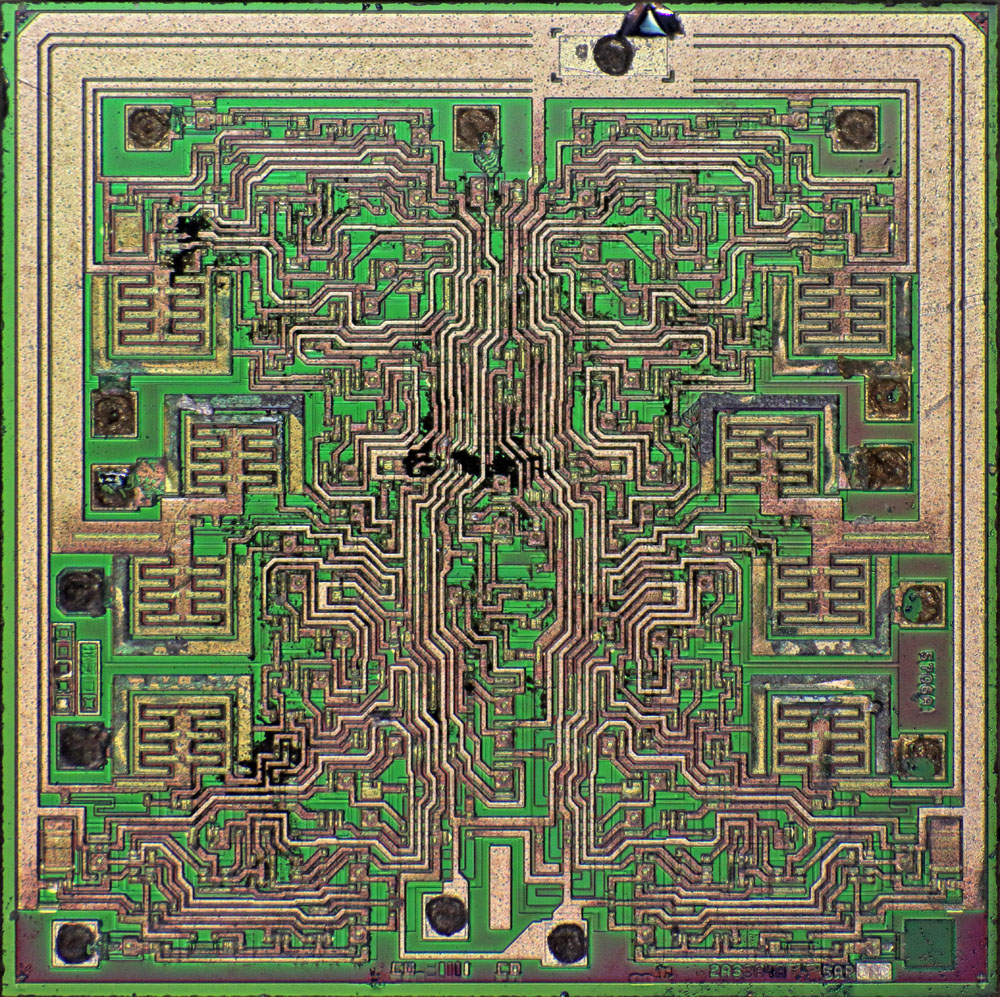

Hier findet sich das gleiche, aktualisierte Design wie im NE558 von 1993. Dieses Die ließ sich sauberer aus dem Gehäusematerial extrahieren.
