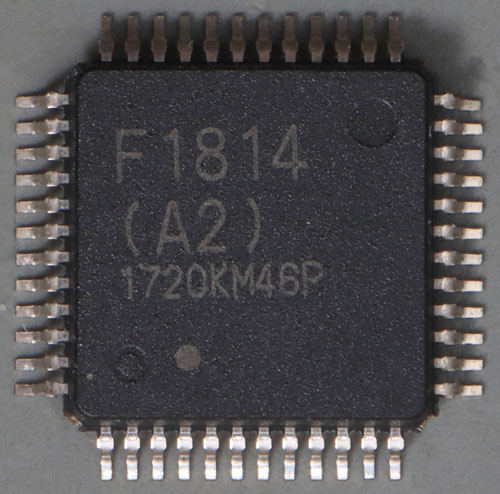

Der Renesas µPD78F1814 ist ein 16Bit-Mikrocontroller aus der 78K0R-Familie. Die Zeichen A2 zeigen, dass der Baustein für den erweiterten Temperaturbereich von -40°C bis 125°C freigegeben ist.

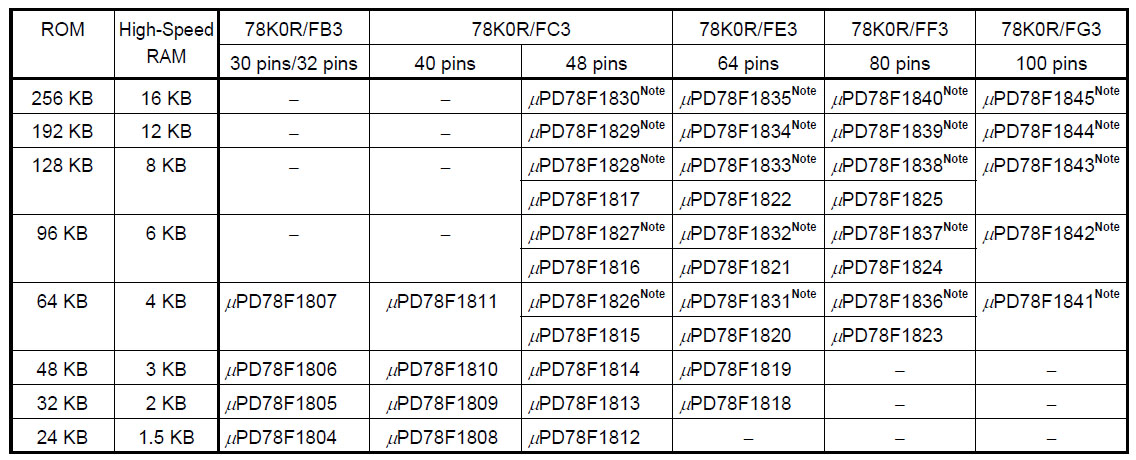

Das Datenblatt enthält eine Tabelle mit den verschiedenen Varianten des 78K0R. Der µPD78F1814 bietet 48kB ROM für Code, 16kB ROM für Daten und 3KB RAM in einem Package mit 48 Pins. Diese Konfiguration ist alternativ in zwei kleineren und einem größeren Package verfügbar. Die Taktfrequenz beträgt bis zu 24MHz.

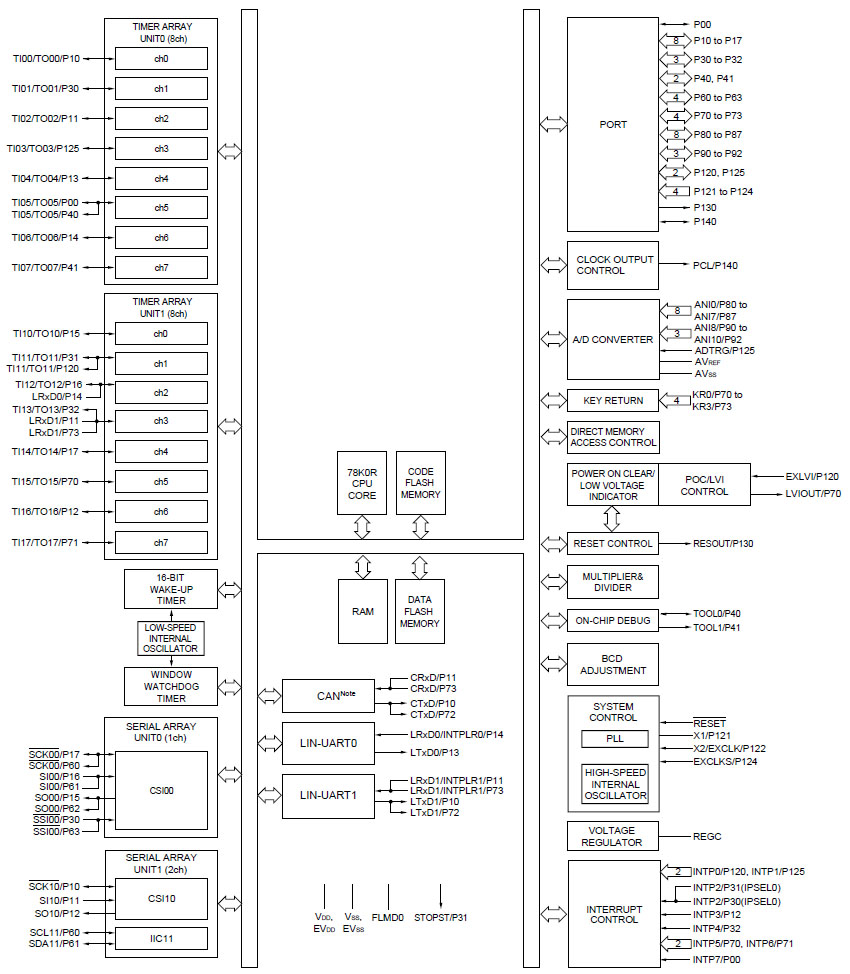

Das Datenblatt enthält auch ein Blockschaltbild, dass die integrierten Funktionsgruppen zeigt. Wobei der µPD78F1814 keine CAN-Schnittstelle bietet.

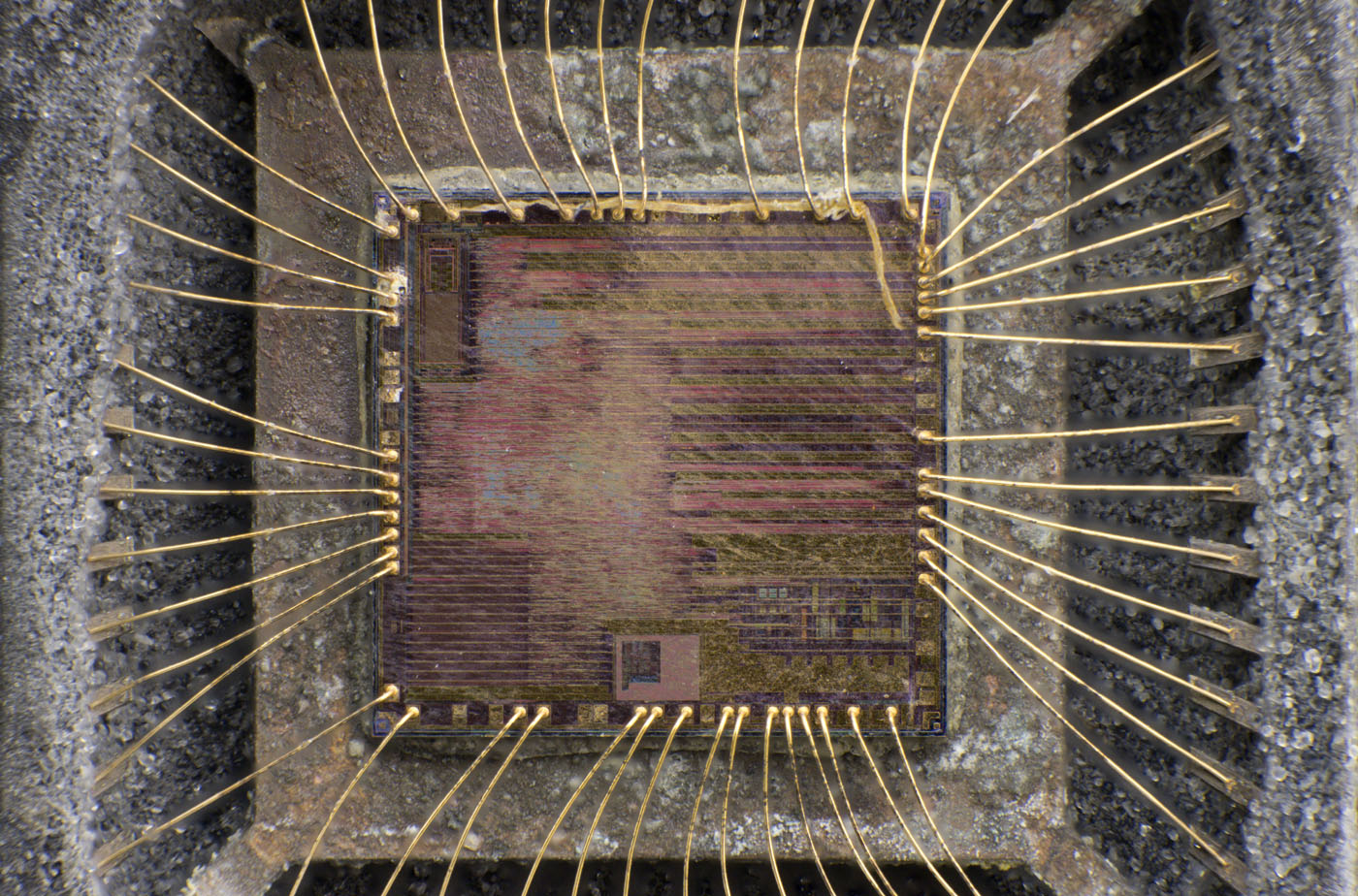

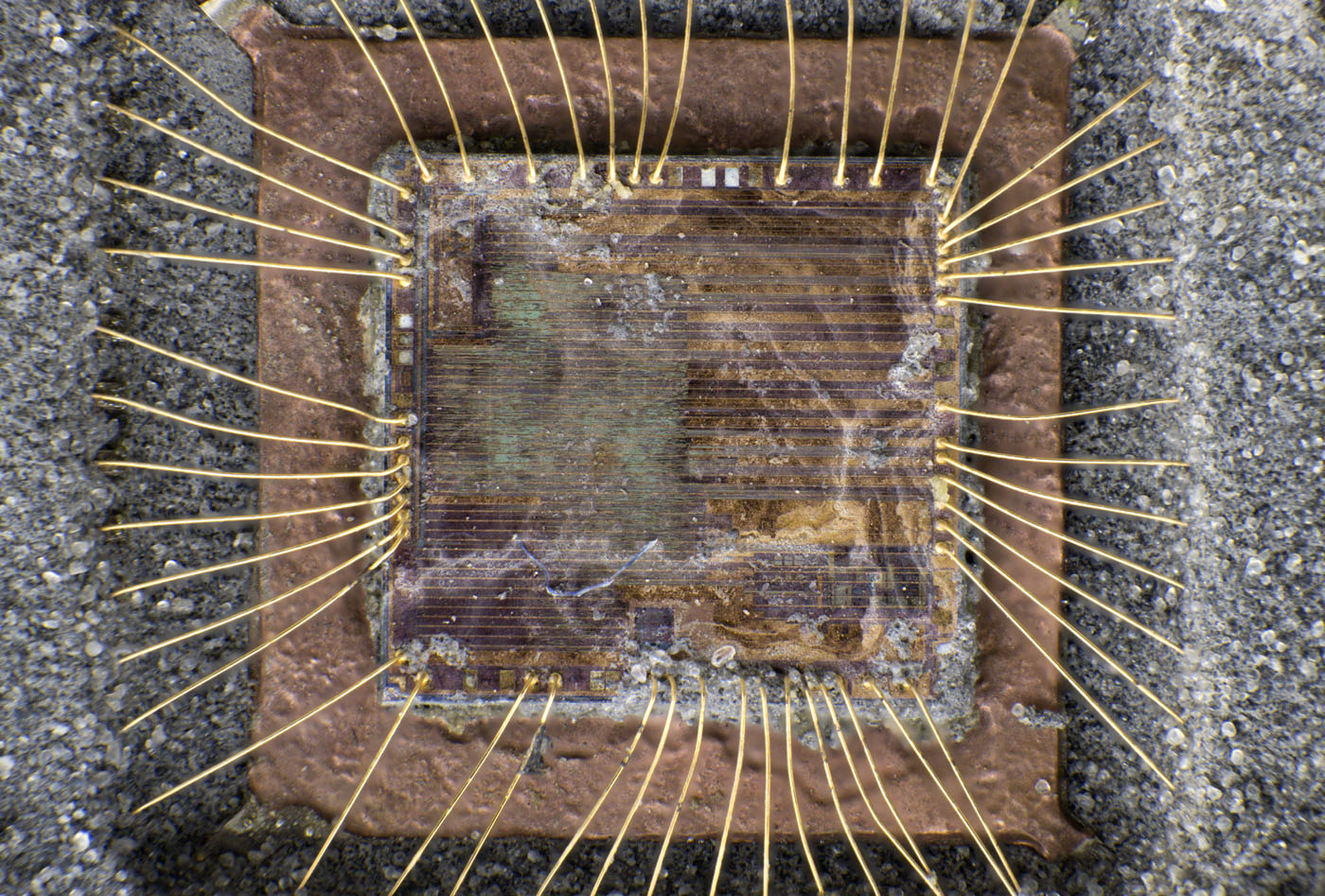

Hier sieht man zwei verschiedene Bausteine, deren Package nasschemisch geöffnet wurde. Auf der Oberfläche sind dabei Rückstände zurückgeblieben.

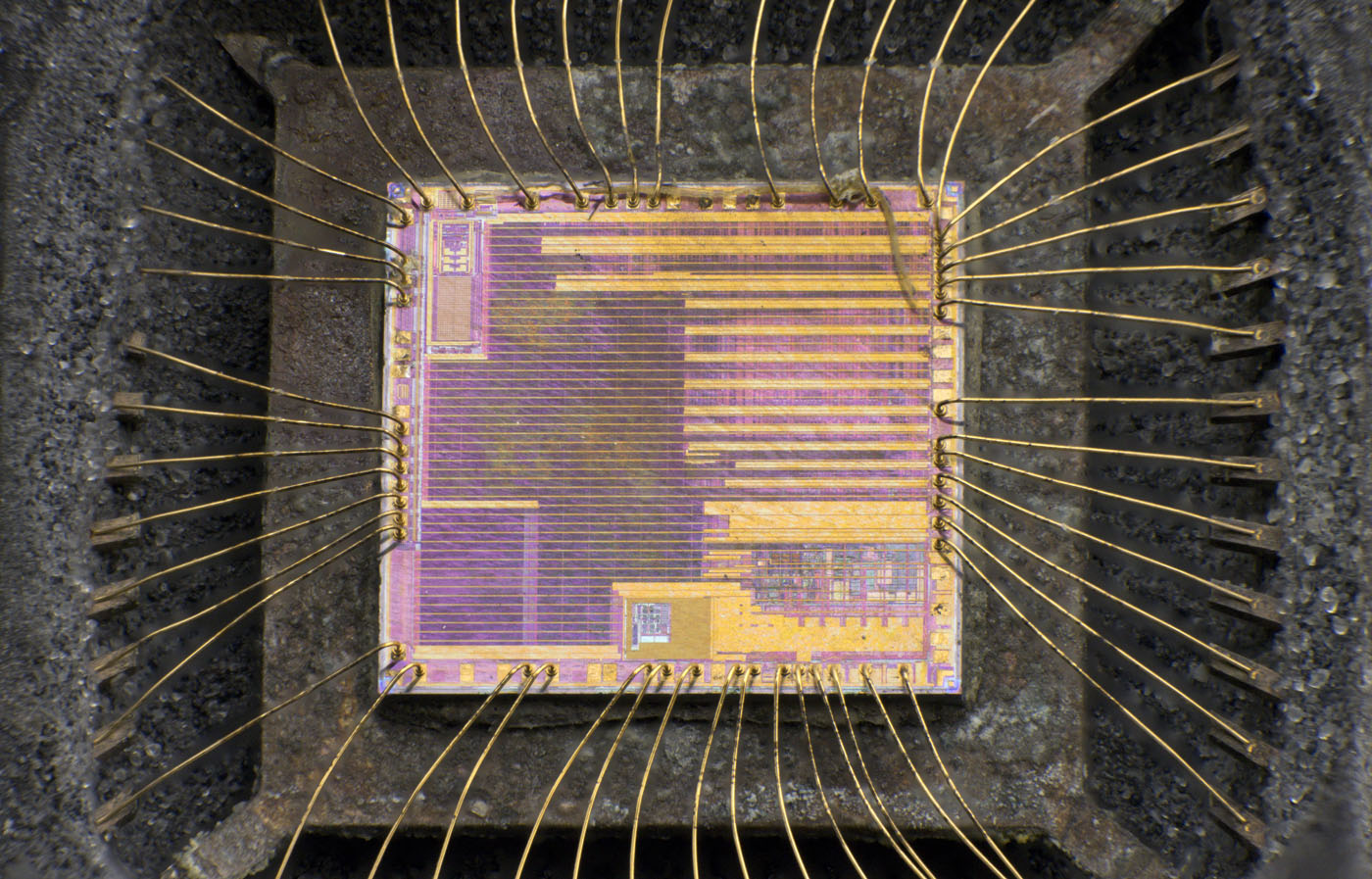

Das Package bietet 48 Pins, die dem Datenblatt nach alle verwendet werden. Im Gehäuse finden sich 50 Bonddrähte. Wahrscheinlich ist das Bezugspotential mehrfach angebunden. Es könnte aber auch sein, dass über verschiedene Bondvarianten verschiedene Funktionen aktiviert werden können. Auf dem Die finden sich 22 freie Bondpads. Man kann davon ausgehen, dass diese Bondpads im µPD78F1819 verwendet werden, dessen Package 64 Pins bietet.

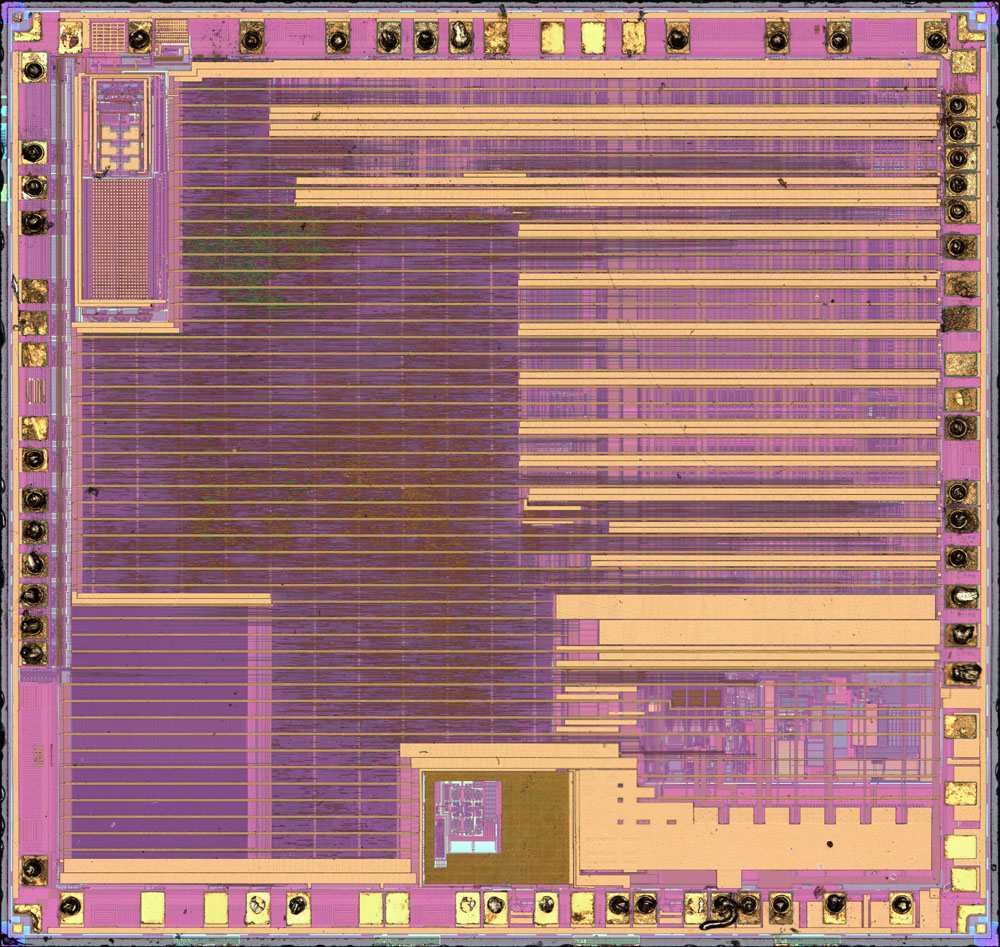

Die Abmessungen des Dies betragen 2,9mm x 2,7mm. Das Bild ist in voller Auflösung verfügbar: 28MB.

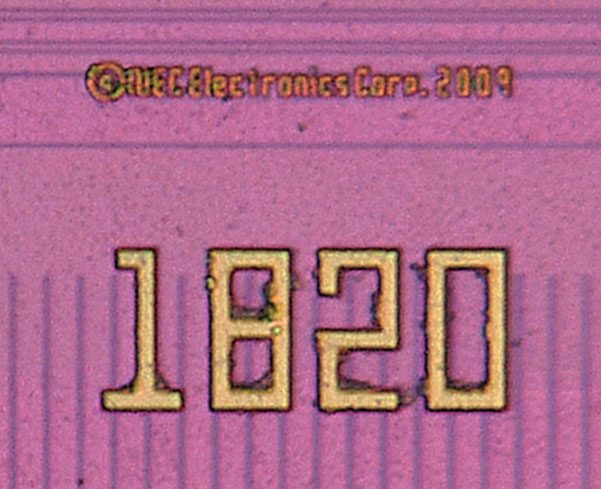

An der linken Kante sind die Zahlen 1820 in der Metalllage abgebildet. Das zeigt, dass höchstwahrscheinlich auch der µPD78F1820 und die zugehörigen Packagevarianten auf diesem Die basieren.
Über den Zahlen ist gerade noch das Copyrightzeichen, NEC Electronics Corp. und 2009 zu erkennen. NEC gehört seit 2010 zu Renesas.
