ECG955M

ECG 955M

Die Firma ECG vertreibt Halbleiter unter einem eigenen Label und bedient damit vor allem den Aftermarket.
 Die ECG-Variante des 555-Timers trägt die Bezeichnung ECG955M.

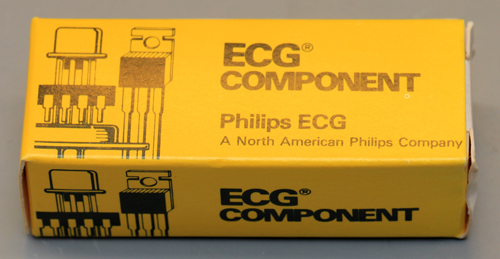

Philips ECG Verpackung

ECG gönnte den Bauteilen schicke Verpackungen, die an die alten Röhrenverpackungen erinnern.



ECG 955M Die

Das Die hat eine Kantenlänge von 1,4mm.

In der Mitte des Dies sind die drei typischen Widerstände zu erkennen.
Interessant ist, dass der Highside-Transistor des Ausgangs etwas kleiner ausgeführt ist als der Lowside-Transistor.

Es handelt sich um exakt das gleiche Die wie es auch im LM555CN von National Semiconductor eingesetzt wurde. Vermutlich hat ECG deren Maskensatz aufgekauft.
