EXAR XR555CP

EXAR XR555CP

EXAR ist ein weniger bekannter, amerikanischer Halbleiterhersteller, der seine 555-Variante XR555CP nennt.

Das Package gibt den Jahrgang 1985 an.

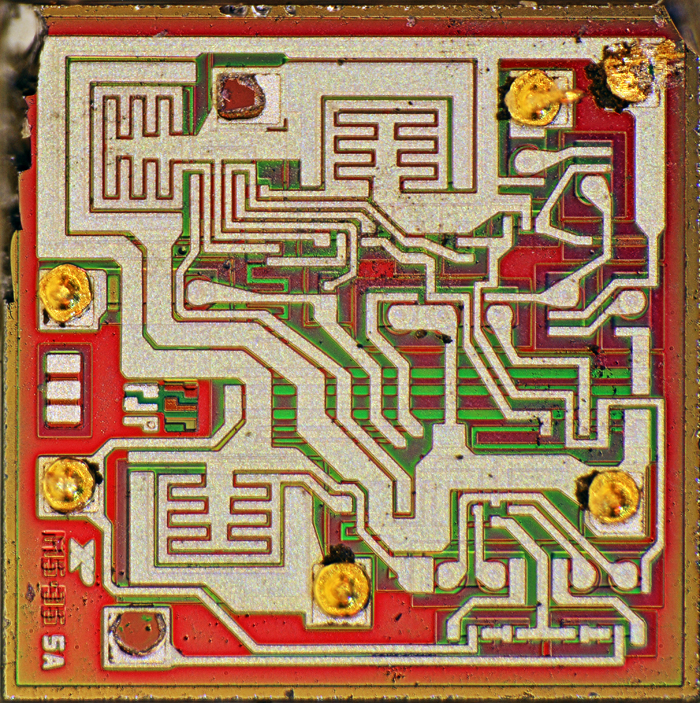

EXAR XR555CP Die

Das Die ist mit einer Kantenlänge von 1,4mm so groß wie die meisten 555-Timer der damaligen Zeit.

Das EXAR-Logo in der rechten unteren Ecke lässt vermuten, dass es sich um ein firmeneigenes Design handelt.



EXAR XR555CP Die

Dreht man das Die um 90°, so hat es eine auffällig große Ähnlichkeit zum NE555N vom Philips.
